Zyxel Access Point [Konsole] - So verwenden Sie den Konsolenport für Access Points

In diesem Artikel stellen wir das geeignete Konsolenkabel für die Verbindung mit einem Access Point vor und geben eine Schritt-für-Schritt-Anleitung für die Herstellung einer Verbindung mit PuTTY oder Tera Term.

Geeignetes Kabel

Das USB-TTL-Kabel ist ein Kabel mit vier Pins, darunter ein Pin mit einem Dreieckssymbol. Bitte schließen Sie das USB-TTL-Kabel an den AP an, indem Sie den Pin mit dem Dreieckssymbol des Konsolenkabels an die Stelle des AP-Konsolenpins mit dem Dreieckssymbol (Pin 1) setzen.

Das USB TTL Kabel ist wie unten abgebildet, bitte folgen Sie der Zyxel's Console Header Pin Definition:

• Pin1 NA (leer lassen)
• Pin3 Grün (TX)
• Pin2 Weiß (RX)
• Pin4 Schwarz (GND)
• Denken Sie daran, dass der rote Pin nicht mit dem Konsolen-Pin von Zyxel verbunden werden darf.

Anschlussverfahren

• Schließen Sie das Kabel an Ihren Access Point an, wie im vorherigen Schritt beschrieben.
• Starten Sie die Anwendung (in unserem Beispiel verwenden wir Tera Term)

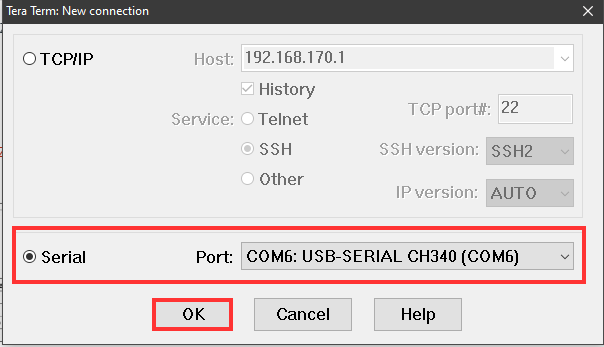

• Stellen Sie "Seriell" ein und wählen Sie den Port, an den das Kabel angeschlossen ist, wie in der Abbildung unten dargestellt.

• Klicken Sie in dem sich öffnenden Fenster von Tera Term auf "Setup".
• Wählen Sie - Serieller Anschluss
• Im Feld "Geschwindigkeit" stellen Sie 115200 ein.
• Klicken Sie auf "Neue Einstellungen".

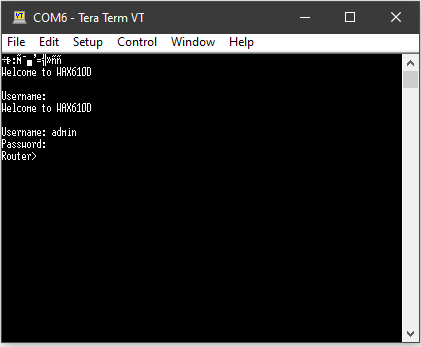

• In dem neu geöffneten Konsolenfenster müssen Sie eventuell die Eingabetaste drücken, um die Verbindung zu aktualisieren und zu sehen, dass die Verbindung zum Zugangspunkt erfolgreich war.
• Geben Sie nun den Benutzernamen und das Kennwort für Ihren Zugangspunkt ein.

Anweisungen für CLI-Befehle finden Sie auf der Download-Seite für jedes Gerät in unserer Download-Datenbank.

• Download-Bibliothek
