Verstehen der LED-Anzeigen an Zyxel Access Points: Ein Leitfaden für Benutzer und Administratoren

Erstellt 18. September 2025 13:33 - Aktualisiert 23. September 2025 07:33

Serhii Boiarynov

Wichtiger Hinweis:
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beachten Sie, dass wir maschinelle Übersetzung verwenden, um Artikel in Ihrer Landessprache bereitzustellen. Es kann sein, dass nicht alle Texte korrekt übersetzt werden. Sollten Sie Fragen oder Unstimmigkeiten bezüglich der Richtigkeit der Informationen in der übersetzten Version haben, lesen Sie bitte den Originalartikel hier:Originalversion

Die LED-Anzeigen an Zyxel Access Points bieten Benutzern und Administratoren eine schnelle und zuverlässige Möglichkeit, den Gerätestatus, die Netzwerkkonnektivität und die Aktivität zu erkennen. Zyxel verwendet ein einheitliches LED-Design für sein gesamtes AP-Portfolio, was die Verwaltung und Fehlerbehebung in gemischten Umgebungen ohne Verwirrung erleichtert.

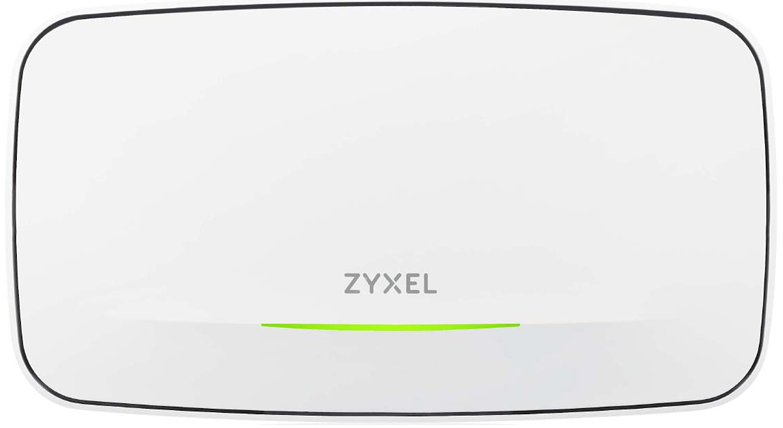

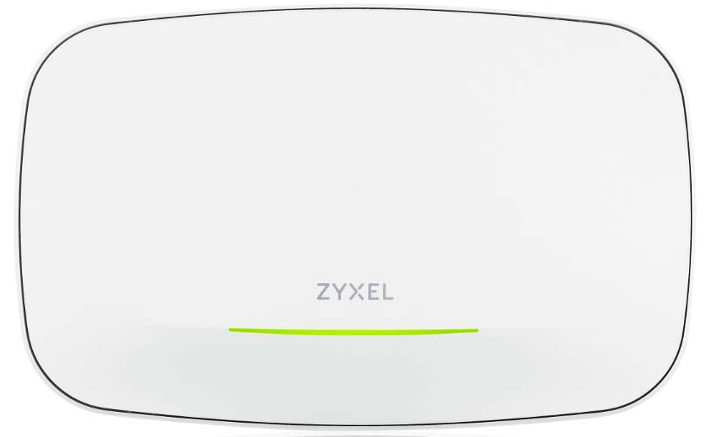

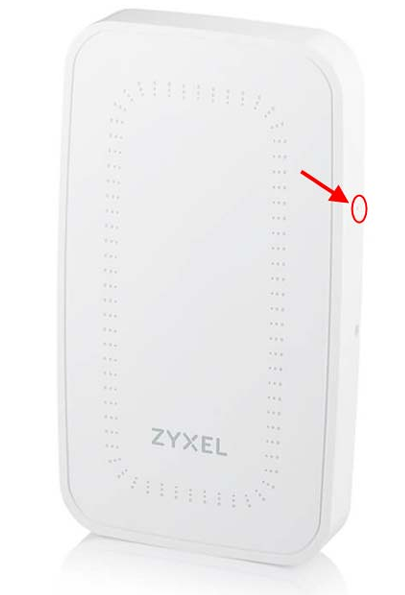

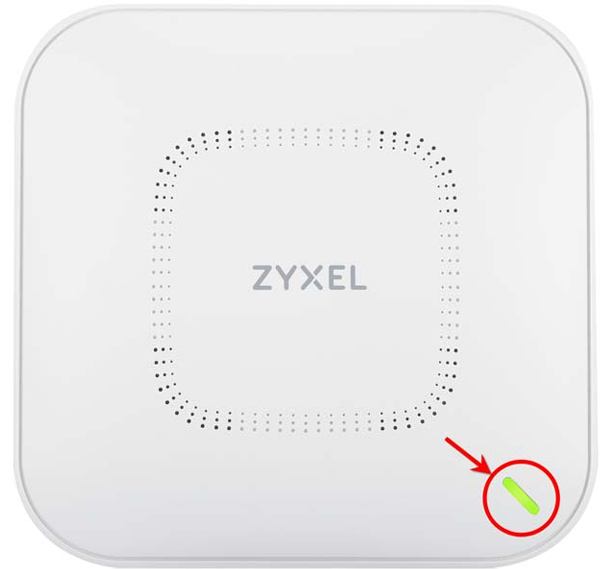

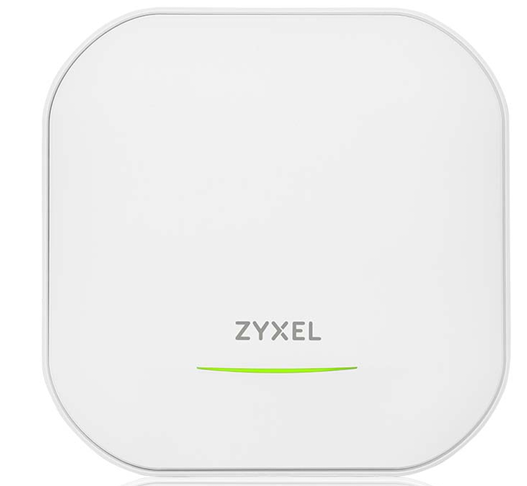

Dieser Leitfaden behandelt das LED-Verhalten und die Ethernet-Port-Anzeigen für die folgenden Zyxel-Modelle: NWA130BE, WBE530, WBE630S, WBE510D, NWA210BE, NWA110BE, NWA110AX, NWA210AX, WAX510D, WAX610D, WAX630S, WAX300H LED, NWA220AX-6E, WAX620D-6E LED und WAX650S. Wenn Sie wissen, wie die LEDs dieser Geräte zu interpretieren sind und wie Sie die LED-Unterdrückungsfunktion verwenden, können Sie einen reibungsloseren Betrieb und eine schnellere Problemlösung gewährleisten.

Gelbe/grüne LED

F: Warum blinkt die LED schnell gelb und grün (300 ms Intervall)?
A: Das Zyxel-Gerät wird hochgefahren.

F: Warum blinkt die LED langsam gelb und grün (im Abstand von 1 Sekunde)?
A: Das Zyxel-Gerät erkennt das NCC (Nebula Control Center).

F: Warum blinkt die LED dreimal gelb/grün und leuchtet dann 3 Sekunden lang durchgehend grün?
A: Das Zyxel-Gerät erkennt einen AC oder wird vom NCC verwaltet, kann aber keine Verbindung zum NCC herstellen. Es versucht erneut, die Verbindung herzustellen.

F: Warum blinkt die LED 2 Mal gelb/grün und leuchtet dann 3 Sekunden lang durchgehend grün?
A: Das Zyxel Device wird von einem AC verwaltet, aber der Uplink ist unterbrochen.

Grüne LED

F: Warum blinkt die LED langsam grün (1s an / 1s aus)?
A: Das Wireless-Modul ist deaktiviert/fehlerhaft, die Standard-WiFi-Einstellungen sind aktiv, oder das Gerät ist für das NCC-Management konfiguriert, aber noch nicht registriert.
(Bei einigen Modellen wird WiFi automatisch ausgeschaltet, wenn es über IEEE 802.3af PoE mit Strom versorgt wird).

F: Warum leuchtet die LED dauerhaft grün?
A: Das Zyxel Gerät ist betriebsbereit, WiFi ist aktiv und Clients können verbunden werden.

Gelbe LED

F: Warum leuchtet die LED bernsteinfarben?
A: Das Gerät ist betriebsbereit, befindet sich aber im Modus mit begrenzter Leistung. WiFi ist aktiv, und Clients können eine Verbindung herstellen, aber einige Funkgeräte (je nach Modell) sind unter IEEE 802.3af PoE deaktiviert.

Helle blaue LED

F: Warum leuchtet die LED hellblau?
A: WiFi ist aktiv, aber es sind keine Clients verbunden, und das Gerät befindet sich im Vollstrommodus.

Weiße LED

F: Warum blinkt die LED schnell weiß (100 ms pro Sekunde)?
A: Die Locator-LED ist eingeschaltet - sie schaltet sich nach 1-60 Minuten automatisch ab (Standardeinstellung 10 Minuten).
(Hinweis: Bei einigen Modellen kann die LED hellviolett erscheinen).

Blaue LED

F: Warum blinkt die LED langsam blau (1s an / 1s aus)?
A: Das Zyxel-Gerät führt einen Channel Availability Check (CAC) mit DFS durch, um nach Radarsignalen zu suchen.

Rote LED

F: Warum leuchtet die LED durchgehend rot?
A: Das Zyxel-Gerät konnte nicht booten oder hat einen Systemfehler.

F: Warum blinkt die LED sehr schnell rot (50 ms an / 50 ms aus)?
A: Das Gerät wird gerade einem Firmware-Upgrade unterzogen.

F: Warum blinkt die LED dreimal rot und macht dann eine Pause von 3 Sekunden?
A: Der Uplink des Zyxel-Geräts ist unterbrochen.

NAME	STATUS	BESCHREIBUNG
Bernstein Grün	Blinkt abwechselnd gelb und grün (im Abstand von 300 Millisekunden).	Das Zyxel-Gerät wird hochgefahren.
Bernsteinfarben Grün	Blinkt abwechselnd gelb und grün (im Abstand von 1 Sekunde).	Das Zyxel-Gerät erkennt den NCC.
Bernsteinfarben Grün	Blinkt dreimal abwechselnd gelb und grün und leuchtet dann 3 Sekunden lang durchgehend grün.	Das Zyxel-Gerät erkennt einen AC oder wird vom NCC verwaltet, kann aber keine Verbindung zum NCC herstellen und stellt die Verbindung zum NCC wieder her.
Bernsteinfarben Grün	Blinkt 2 Mal abwechselnd gelb und grün und leuchtet dann 3 Sekunden lang dauerhaft grün.	Das Zyxel Device wird von einem AC verwaltet, aber der Uplink ist unterbrochen.
Grün	Langsam blinkend (1 Sekunde lang an, 1 Sekunde lang aus)	Das Wireless-Modul des Zyxel-Geräts ist deaktiviert oder fällt aus, das Zyxel-Gerät verwendet die Standard-WiFi-Einstellungen oder das Zyxel-Gerät ist so konfiguriert, dass es von einem NCC verwaltet wird, ist aber noch nicht beim NCC registriert. Hinweis: WiFi-Netzwerke auf dem WAX650S, NWA220AX-6E und WAX620D-6E werden automatisch ausgeschaltet, wenn es mit einem Gerät verbunden ist, das über IEEE 802.3af PoE mit Strom versorgt wird.
Grün	Stetig an	Das Zyxel Device ist betriebsbereit, die drahtlose Schnittstelle des Zyxel Device ist aktiviert und/oder WiFi-Clients sind mit dem Zyxel Device im Vollstrommodus verbunden.

NAME	STATUS	BESCHREIBUNG
Bernsteinfarben	Stetig an	Das Zyxel Device ist im Modus mit begrenzter Leistung betriebsbereit, die drahtlose Schnittstelle des Zyxel Device ist aktiviert und/oder WiFi-Clients sind mit dem Zyxel Device verbunden. Hinweis: WiFi-Netzwerke auf dem WAX650S, NWA220AX-6E, WAX620D-6E und WAX640S-6E werden automatisch ausgeschaltet, wenn das Gerät mit einem Gerät verbunden ist, das Strom über IEEE 802.3af PoE liefert. Nicht alle Modelle unterstützen den Modus für eingeschränkte Stromversorgung.
Hellblau	Stetig an	Die drahtlose Schnittstelle des Zyxel-Geräts ist aktiviert, aber es sind keine WiFi-Clients verbunden, wenn es sich im Volllastmodus befindet.
Weiß	Langsam blinkend (Ein für 100 ms pro Sekunde)	Die Locator-LED ist eingeschaltet. Sie schaltet sich nach der eingestellten Zeit (1-60 Minuten) automatisch aus. Die Standarddauer beträgt 10 Minuten. Hinweis: Die Farbe der weißen LED kann bei verschiedenen Modellen leicht abweichen (z. B. sehr helles Lila).
Blau	Langsames Blinken (1 Sekunde lang blinken, 1 Sekunde lang aus)	Das Zyxel-Gerät führt einen Channel Availability Check (CAC) mit Dynamic Frequency Selection (DFS) durch, um einen Kanal auf Radarsignale zu überwachen.
Rot	Ein	Das Zyxel-Gerät ist nicht hochgefahren oder hat einen Systemfehler.
Rot	Schnell blinkend (Ein für 50 Millisekunden, Aus für 50 Millisekunden)	Das Zyxel-Gerät wird gerade einem Firmware-Upgrade unterzogen.
Rot	Langsam blinkend (3 Mal blinken, 3 Sekunden lang aus)	Der Uplink des Zyxel Device ist unterbrochen.
