Dieses Tutorial hilft Ihnen dabei, Ihre Ports über Link Aggregration zu koppeln!
Exemplarische Vorgehensweise
Hier erfahren Sie, wie Sie eine 802.3ad-LACP-Schnittstelle konfigurieren, die mehrere physische Ports Ihres USG bündelt, um die Bandbreite zu multiplizieren, oder eine Balance-Alb-Schnittstelle erstellen, die ein bestimmtes VLAN aus mehreren USG Ports zu mehreren PRD_LJaqo8s_lxL
1. Konfiguration von 802.3ad (LACP-Modus)
- Melden Sie sich am Gerät an, indem Sie seine IP-Adresse und die Anmeldeinformationen für ein Administratorkonto eingeben (standardmäßig lautet der Benutzername „admin“, das Kennwort lautet „1234“).

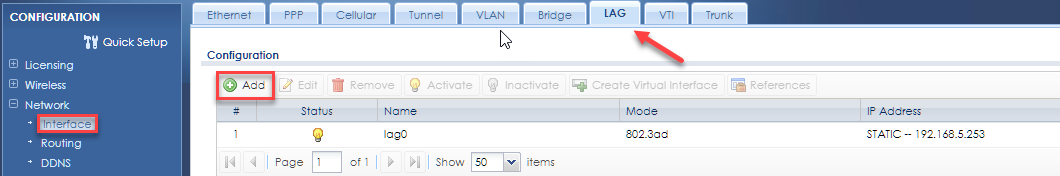

- Navigieren Sie zu Netzwerk> Schnittstelle> LAG und fügen Sie unter " Konfiguration " eine neue Schnittstelle hinzu.
- Aktivieren Sie die „Enable Interface“ Checkbox, stellen Sie den „Schnittstellentyp“ auf „Intern“, geben Sie einen Namen und wählen Sie die entsprechende Sicherheit „Zone“
- Scrollen Sie nach unten zu „ LAG Configuration “, ändern Sie den „ Mode “ auf „ 802.3ad “, ändern Sie die „ Xmit Hash Policy “ auf „ Layer 2 “, um einen Layer 2 Switch zu verbinden, oder auf „ Layer2 + 3 “, um eine Verbindung zu einem Router herzustellen oder Schicht 3 Switch
- Wählen Sie die gewünschte „ LACP-Rate “ als schnell (jede Sekunde) oder langsam (alle 30 Sekunden).
Wählen Sie die gewünschten Ports aus, um Mitglied Ihrer LAG zu werden.
Scrollen Sie nach unten zu " IP-Adresszuweisung " und " DHCP-Einstellung ", um die IP- und DHCP-Einstellungen Ihrer LAG-Schnittstelle zu konfigurieren, bevor Sie schließlich auf " OK " klicken.
2. Konfiguration des Balance-Alb- Modus
- Melden Sie sich am Gerät an, indem Sie seine IP-Adresse und die Anmeldeinformationen für ein Administratorkonto eingeben (standardmäßig lautet der Benutzername „admin“, das Kennwort lautet „1234“).
- Navigieren Sie zu Netzwerk> Schnittstelle> LAG und fügen Sie unter " Konfiguration " eine neue Schnittstelle hinzu.
- Aktivieren Sie die „Enable Interface“ Checkbox, stellen Sie den „Schnittstellentyp“ auf „Intern“, geben Sie einen Namen und wählen Sie die entsprechende Sicherheit „Zone“
- Scrolle runter zu “ LAG Configuration ”, ändere den “ Mode ” auf “ balance-alb ”
- Wählen Sie die gewünschten Ports aus, um Mitglied Ihrer LAG zu werden, und (falls gewünscht).
Scrollen Sie nach unten zu " IP-Adresszuweisung " und " DHCP-Einstellung ", um die IP- und DHCP-Einstellungen Ihrer LAG-Schnittstelle zu konfigurieren, bevor Sie schließlich auf "OK" klicken. - Um das VLAN mit mehreren USG Ports für mehrere Switches freizugeben, klicken Sie auf die Registerkarte „ VLAN “, bearbeiten Sie das gewünschte VLAN und wählen Sie die LAG-Schnittstelle als Basis Port.
Bitte beachten Sie : Bei der Konfiguration von 802.3ad (LACP) müssen Sie auch Switch Ports für eine übereinstimmende Link-Aggregation konfigurieren.
Sie können nur einen Switch, aber mehrere Switch Ports verwenden.
Port-Geschwindigkeit und -Duplex müssen bei Switchs und USGs Ports gleich sein.
Seien Sie vorsichtig beim Konfigurieren der Link-Aggregation! Eine falsche Konfiguration kann zu Schleifen führen, die Ihr Netzwerk beschädigen können.
KB-00060
