Dieser Artikel erklärt, wie Sie mehr PoE-Geräte (PDs) mit Strom versorgen können, was der Unterschied zwischen 802.3af-, Legacy-, Pre-802.3at- und 802.3at-Modus ist und was der Unterschied zwischen Klassifizierungs- und Verbrauchsmodus bei Power over ethernet auf Ihrem Switch (GS1920/GS1900/XGS1930/XS1930 usw.) ist.

1) Was ist der Unterschied zwischen den PoE-Einschaltmodi?

Navigieren Sie zu:

PORT > PoE Setup

• 802.3af-Modus: Ein Anschluss wird im IEEE 802.3af-Modus betrieben
• Legacy: Ein Port wird mit einem hohen Einschaltstrom versorgt, der von Legacy-PDs mit einem Leistungsbedarf von mehr als 15 W beim Einschalten verwendet wird.
• Vor-802.3at: Ein Port wird zunächst im IEEE 802.3af-Modus betrieben und innerhalb von 75 ms nach dem Einschalten in den IEEE 802.3at-Hochleistungsmodus umgeschaltet. Verwenden Sie diesen Modus, wenn der PD keine Layer-2-Klassifizierung durchführt oder wenn der Switch eine Layer-1-Klassifizierung mit zwei Ereignissen durchführt.
• 802.3at: Ein Port wird im IEEE 802.3af-Modus mit Strom versorgt. Wenn die vom Switch erkannte PD-Klasse nicht Klasse 4 (Typ 2) ist, schaltet der Port die PD trotzdem ein, aber nur PDs der Klasse 4 können im IEEE 802.3at-Modus eingeschaltet werden.

2) Klassifizierung vs. Verbrauchsmodus

Wenn Sie eine bestimmte Anzahl von PoE-Geräten (PDs) an einen Zyxel PoE-Switch anschließen, kann es sein, dass nur eine bestimmte Anzahl von PDs hochgefahren wird. Dies liegt daran, dass der PoE-Switch eine fest zugewiesene Kapazität für die Bereitstellung von PoE-Strom hat (Einzelheiten zur zugewiesenen PoE-Kapazität entnehmen Sie bitte dem Datenblatt des Geräts). Wenn also die Gesamtnutzung der PDs die zugewiesene Kapazität des Switches erreicht, erhalten die PDs mit niedrigerer Priorität keinen Strom vom Switch. Unter dieser Einschränkung sollten Sie die Anzahl der angeschlossenen PDs so weit wie möglich erhöhen, indem Sie den PoE-Modus des Switches ändern.

Auf dem PoE-Switch sind zwei verschiedene PoE-Modi verfügbar:

Klassifizierung:
Die maximale Leistung (mW) der PD wird für jede PD entsprechend der Prioritätsstufe des jeweiligen Ports reserviert.

Verbrauch:
Die Leistung wird verteilt, so dass jedes Gerät Leistung erhält. Die vom Switch zugewiesene Leistung kann geringer sein als die maximale Leistung (mW) des PDs.

In der werkseitigen Standardkonfiguration ist der PoE-Modus auf Klassifizierung eingestellt.

Bei der Verwendung der Klassifizierung folgt der Switch dem definierten Standard, um die PDs mit der maximalen Leistung zu versorgen. Damit wird sichergestellt, dass die PDs jederzeit über ausreichend Leistung verfügen. Die zugewiesene Leistung wird nur für die Verwendung dieses PDs reserviert, unabhängig davon, ob es zu diesem Zeitpunkt Strom benötigt oder nicht.

Allerdings benötigt die PD im laufenden Betrieb nicht immer die maximale Leistung. Durch die Verwendung des Verbrauchsmodus kann der Switch die Leistung effektiver zuweisen. Im Verbrauchsmodus lässt der Switch alle angeschlossenen PDs mit Strom versorgen und stellt den Strom nur entsprechend der Anforderung der PDs bereit. So kann er mehr PDs mit Strom versorgen als im Klassifizierungsmodus.

Bitte beachten Sie, dass der Switch die PDs mit Strom versorgt, wenn die PoE-Leistung niedrig ist, unabhängig davon, welche Modi Sie verwenden, die Priorität der PoE-Einstellung für jeden Port zugrunde legt.

Schritte zum Durchgehen

Wenn Sie einen GS2210-8HP oder einen ähnlichen Switch verwenden und nur einige Ports für die PoE-Versorgung nutzen und Ihre angeschlossenen PDs nicht wie erwartet starten, versuchen Sie bitte die folgenden Schritte:

1. Melden Sie sich mit der lokalen IP-Adresse und den Anmeldedaten am Switch an.
2. Navigieren Sie zu:

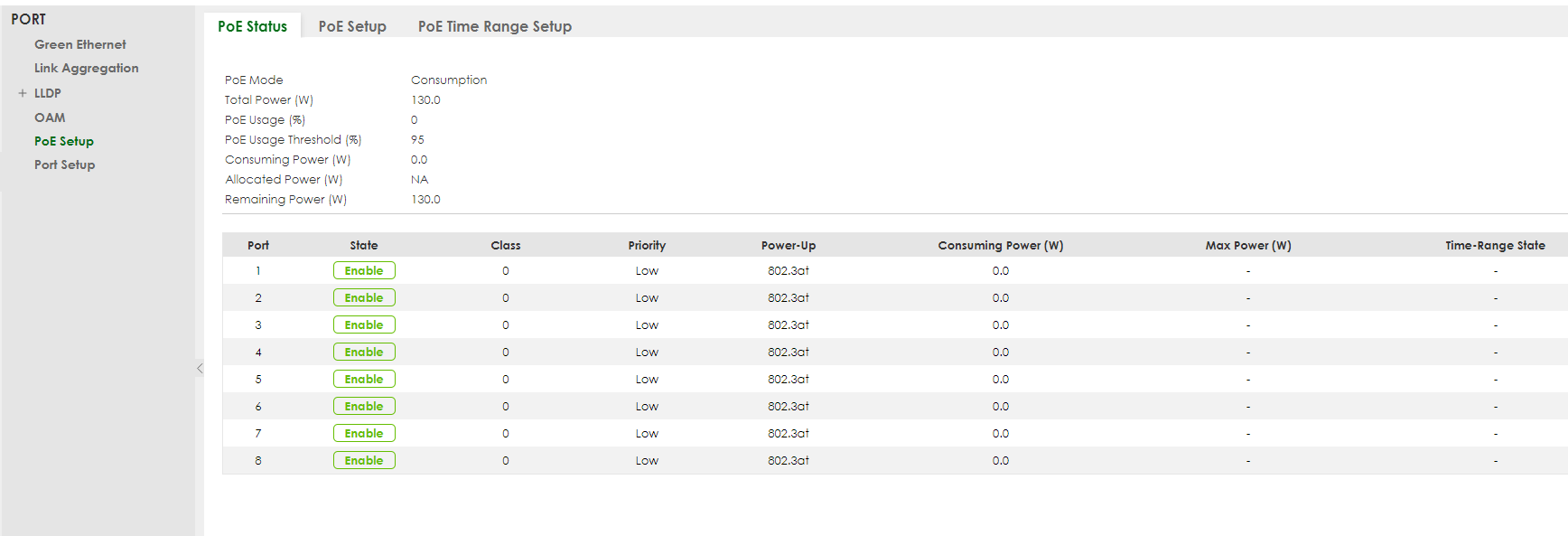

PORT > PoE Setup > PoE Status

3. Der PoE-Modus ist standardmäßig auf Klassifizierung eingestellt. Ändern Sie diese Einstellung in Verbrauchsmodus und übernehmen/speichern Sie die Konfiguration.

Navigieren Sie zu:

PORT > PoE Setup > PoE Setup

4. Verbinden Sie diese PDs wieder mit dem Switch.
