Wie konfiguriert man die 3G/LTE-Schnittstelle auf der ZyWALL/USG als WAN-Backup?

Dies ist ein Beispiel für die Verwendung der ZyWALL/USG zur Konfiguration der 3G/LTE-Schnittstelle als WAN-Backup, das sicherstellt, dass die ZyWALL/USG kontinuierlich Internetverbindungen bereitstellt, wenn die primäre WAN-Schnittstelle ausfällt. Nach der Konfiguration kann sie zusätzliche mobile Breitband-WAN-Konnektivität oder eine redundante Verbindung für maximale Zuverlässigkeit bieten.

Einrichten der 3G/LTE-Schnittstelle auf der ZyWALL/USG
1. Schließen Sie ein kompatibles mobiles Breitband-USB-Gerät an, um eine Mobilfunkverbindung zu nutzen.

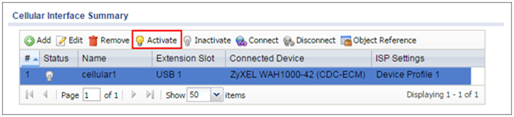

2. Auf der ZyWALL/USG wird das angeschlossene Gerät automatisch in der Zusammenfassung der Mobilfunkschnittstelle angezeigt. Klicken Sie auf „Aktivieren“ und anschließend auf die Schaltfläche „Übernehmen“ am unteren Rand dieser Seite.

Configuration > Network > Interface > Cellular > Activate

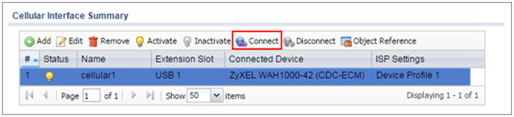

3. Die Standard-Verbindungsmethode ist „Nailed-Up“. Die Verbindung sollte nach der Aktivierung der Mobilfunkschnittstelle immer bestehen. Sie können auf „Bearbeiten“ klicken und zum Abschnitt „Verbindung“ gehen, um die Checkbox „Nailed-Up“ zu deaktivieren, damit die ZyWALL/USG die Verbindung nur bei vorhandenem Datenverkehr herstellt.

Configuration > Network > Interface > Cellular > Connect

Configuration > Network > Interface > Cellular > Edit

Einrichten des Trunks auf der ZyWALL/USG

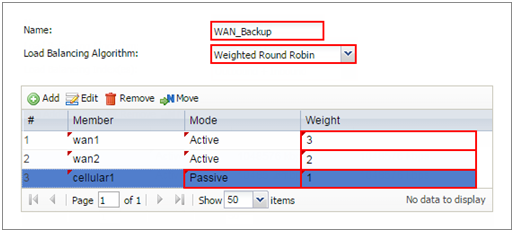

1. Konfigurieren Sie auf der ZyWALL/USG einen Namen, mit dem Sie das Trunk-Profil identifizieren können, und stellen Sie das Feld „Load Balancing Algorithm“ auf „Weighted Round Robin“.
Fügen Sie wan1 hinzu und geben Sie 3 in der Spalte „Weight“ ein. Fügen Sie wan2 hinzu und geben Sie 2 in der Spalte „Weight“ ein. Fügen Sie cellular1 hinzu, ändern Sie den Modus auf „Passive Mode“ und geben Sie 1 in der Spalte „Weight“ ein. Klicken Sie auf OK, um zum Konfigurationsbildschirm zurückzukehren.

Configuration > Network > Interface > Trunk > User Configuration > Add Trunk

2. Gehen Sie im Konfigurationsbildschirm zum Abschnitt „Default WAN Trunk“, wählen Sie „User Configured Trunk“ und wählen Sie den neu erstellten Trunk aus der Auswahlliste aus. Klicken Sie auf „Übernehmen“.

Configuration > Network > Interface > Trunk > Default WAN Trunk > User Configured Trunk

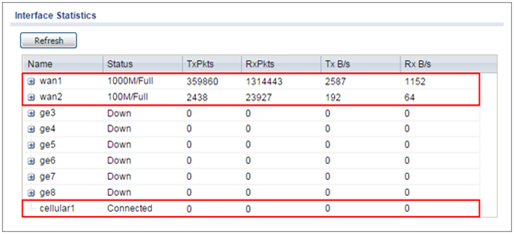

1. Überprüfen Sie die Schnittstellenstatistiken, wenn die Verbindungen wan1 und wan2 aktiv sind. Sie sehen, dass sowohl wan1 als auch wan2 den Status „Up“ haben, Tx B/s zeigt die Übertragungsgeschwindigkeit und Rx B/s die Empfangsgeschwindigkeit an; cellular1 hat den Status „Connected“, aber es geht kein Datenverkehr über diese Schnittstelle.

Monitor > Interface Status > Interface Statistics

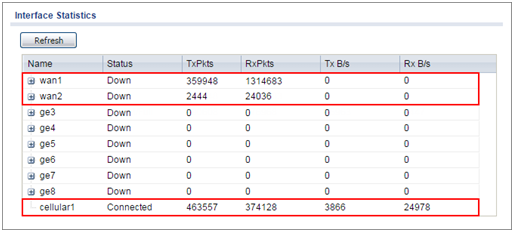

2. Nachdem sowohl wan1 als auch wan2 getrennt wurden, sehen Sie, dass beide den Status „Down“ haben und kein Datenverkehr über diese beiden Schnittstellen läuft. Das Backup cellular1 hat den Status „Connected“ und sämtlicher Datenverkehr läuft über diese Schnittstelle.

Monitor > Interface Status > Interface Statistics

Was kann schiefgehen?
Wenn kein Datenverkehr über die Mobilfunkschnittstelle läuft, obwohl andere Schnittstellen ausgefallen sind, stellen Sie bitte sicher, dass ein kompatibles mobiles Breitbandgerät installiert oder angeschlossen ist. Stellen Sie außerdem sicher, dass die Mobilfunkschnittstelle aktiviert ist und die Mobilfunkschnittstelle den korrekten Benutzernamen, das Passwort und den PIN-Code mit der richtigen Groß- und Kleinschreibung konfiguriert hat.
