Zyxel Network-Attached Storage [NAS] - Konfigurieren von Link Aggregation / Port Trunking auf Zyxel NAS

Zyxel NAS Link Aggregation (LAG), auch bekannt als Port Trunking oder Bonding, ist eine Netzwerkfunktion, die mehrere Netzwerkschnittstellen zu einer einzigen logischen Verbindung zusammenfasst. Diese Einrichtung erhöht die Netzwerkleistung durch größere Bandbreite, Redundanz und verbesserte Lastverteilung.

Hinweis zum Ende der Produktlebensdauer: Wir bedauern, Ihnen mitteilen zu müssen, dass das Produkt "Zyxel NAS Devices" das Ende seiner Nutzungsdauer erreicht hat. Aus diesem Grund kann der technische Support für dieses Gerät eingeschränkt sein. Bitte beachten Sie, dass jegliche Manipulation oder Verwendung eines Gerätes, das bereits das Ende seiner Lebensdauer erreicht hat, auf Ihr eigenes Risiko erfolgt. Eine Liste der veralteten Geräte, einschließlich des Datums ihrer Ausmusterung und des Endes des Supports, finden Sie unter dem unten stehenden Link. Auf dieser Seite finden Sie auch die letzte aktualisierte Version für Ihr Gerät: Ende der Lebensdauer

Wie LAG auf Zyxel NAS funktioniert

LAG kombiniert Schnittstellen wie LAN1 und LAN2 zu einer einzigen logischen Verbindung, was zu einer höheren Bandbreite und Fehlertoleranz führt. Beide Schnittstellen verwenden die gleiche IP- und MAC-Adresse. Diese Konfiguration setzt voraus, dass der angeschlossene Ethernet-Switch die Link-Aggregation ebenfalls unterstützt und dafür korrekt konfiguriert ist.

Konfigurieren von LAG auf Zyxel NAS

Zugriff auf die NAS-Konfiguration:

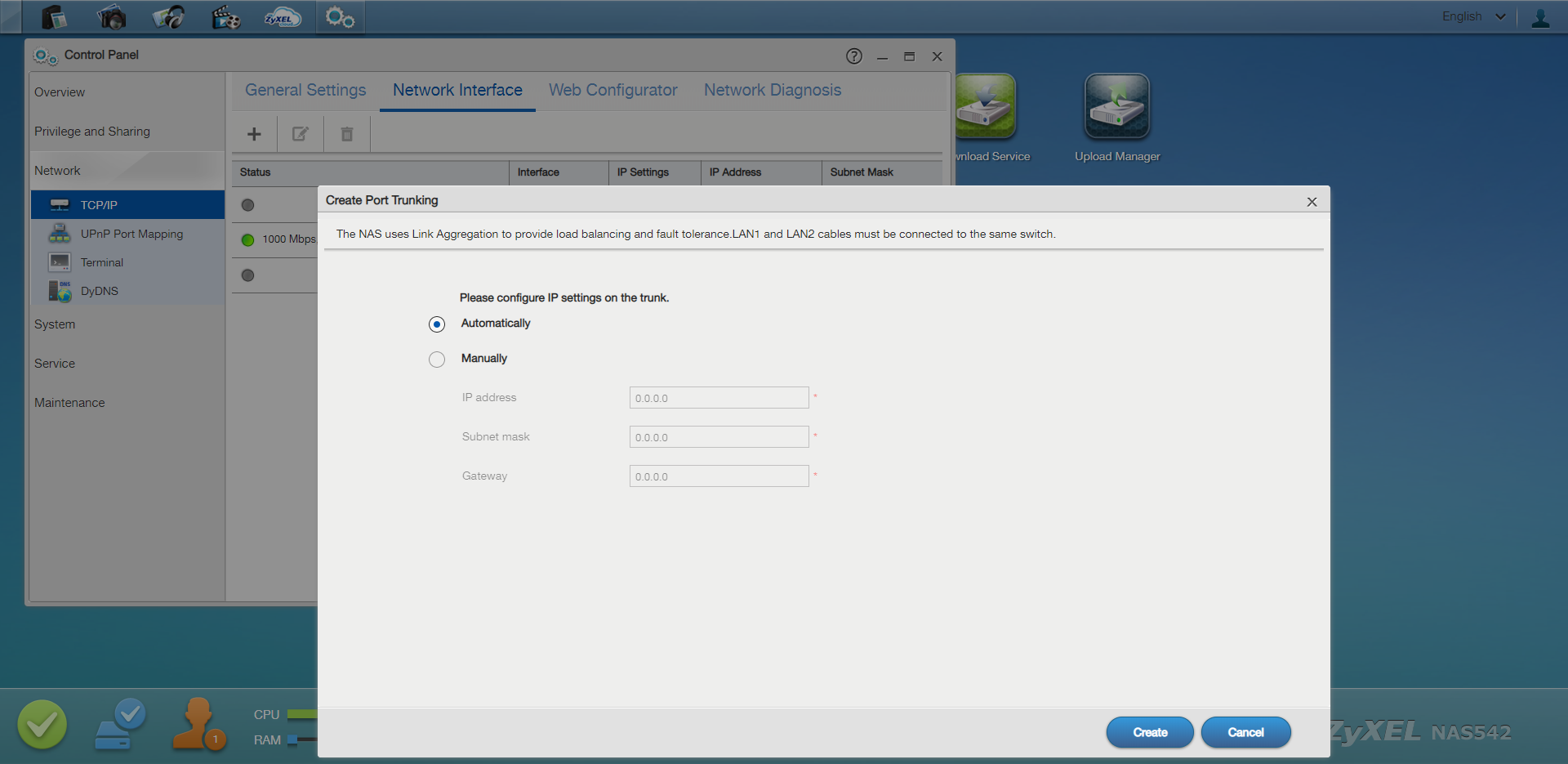

1. • Navigieren Sie zu Systemsteuerung > Netzwerk > TCP/IP > Netzwerkschnittstelle > Erstellen.
   • Wählen Sie die Option für Load Balancing oder Port Trunking.

Port-Trunking-Einstellungen:

1. • Stellen Sie sicher, dass LAN1 und LAN2 mit demselben Ethernet-Switch verbunden sind.
   • Konfigurieren Sie den Switch für LAG mit den entsprechenden Einstellungen, die mit denen des NAS übereinstimmen.

Lastausgleichsoptionen:

Es können verschiedene Lastausgleichsalgorithmen ausgewählt werden, z. B:

• Round-Robin: Verteilt Pakete sequentiell über alle Links.
• Aktive Sicherung: Eine Schnittstelle ist aktiv, während die andere als Backup dient.
• XOR (exklusives ODER): Verteilt den Verkehr auf der Grundlage von Quell- und Ziel-MAC- oder IP-Adressen.

IP-Adressen-Konfiguration:

• Für eine konsistente IP-Adressierung über DHCP gibt es bei LACP Einschränkungen. Es wird empfohlen, eine statische IP für den NAS zu konfigurieren, um sicherzustellen, dass er immer die gleiche IP-Adresse erhält.

Allgemeine Probleme und Lösungen

• Begrenzung der Geschwindigkeit eines einzelnen Datenflusses:
  • Jeder einzelne Datenfluss ist auf die Geschwindigkeit eines einzelnen physischen Ports begrenzt, in der Regel 1 Gbit/s. Die kombinierte Bandbreite wird durch mehrere gleichzeitige Datenströme realisiert.
• Switch-Kompatibilität:
  • Stellen Sie sicher, dass der angeschlossene Switch LAG unterstützt und korrekt konfiguriert ist. Einige Zyxel-Modelle wie der XGS1210-12 unterstützen kein dynamisches LACP (IEEE 802.3ad) und erfordern möglicherweise statische LAG-Einstellungen.
• Überlegungen zur Firmware und zum Modell:
  • Für erweiterte Funktionen wie LACP sollten Sie höherwertige Modelle wie die XGS1930- oder GS1900-Serie verwenden, die eine bessere Unterstützung für dynamische Link Aggregation bieten.

Beispiel für ein Konfigurationsszenario

Anschließen des NAS:

1. • Verbinden Sie LAN1 und LAN2 vom NAS mit zwei Ports eines Switches.

Konfigurieren des Switches:

1. • Richten Sie auf dem Switch eine statische LAG-Gruppe für die beiden Ports ein.

NAS-Netzwerkeinstellungen:

• Navigieren Sie auf dem NAS zu Systemsteuerung > Netzwerk > TCP/IP > Netzwerkschnittstelle > Erstellen.
• Wählen Sie Port Trunking und wählen Sie den gewünschten Lastausgleichsalgorithmus.
• Weisen Sie dem NAS eine statische IP-Adresse zu, um einen einheitlichen Netzwerkzugang zu gewährleisten.
