VLAN über WDS (Wireless Distribution System) - Wireless Bridge

Diese Schritt-für-Schritt-Anleitung zeigt, wie man VLAN über WDS (Wireless Distribution System) konfiguriert. Bei der Verwendung einer Wireless Bridge möchten wir auch sicherstellen, dass alle VLANs über die WDS-Verbindung nutzbar sind.

Szenario

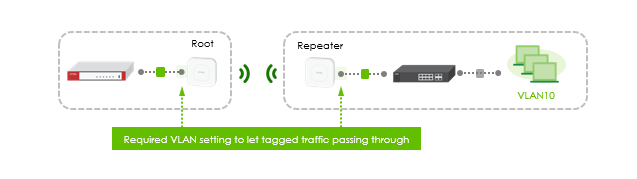

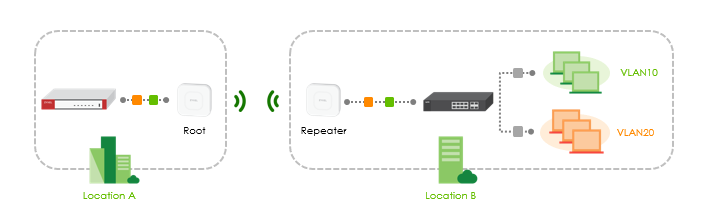

Wenn zwei physische Standorte in großflächigen Bereichen verbunden werden müssen, kann es günstiger sein, sie drahtlos zu verbinden, als Ethernet-Kabel zu verlegen. Zum Beispiel möchte das Hauptbüro eine Punkt-zu-Punkt-Bridge zum Zweigbüro aufbauen. Die VLANs des Hauptbüros sollten auch im Zweigbüro verfügbar sein.

Was benötigen Sie dafür?

- Wireless Bridge unterstützte APs, zum Beispiel ein WAC

- VLAN fähiger Switch

Inhaltsverzeichnis

1. APs im Standalone-Modus konfigurieren

2. Zweiter AP

3. Kanal-Konfiguration

4. WDS-Link-Informationen

5. VLANs erstellen

6. Ergebnisse überprüfen

1. APs im Standalone-Modus konfigurieren

Konfigurieren Sie die APs im Standalone-Modus. Standardmäßig verwenden Sie https://192.168.1.2 oder nutzen Sie unsere hilfreichen Tools wie ZON oder ZAC.

Navigieren Sie zu

Configuration > Wireless > AP Management

Stellen Sie den ersten AP als Root-AP ein und klicken Sie auf „Übernehmen“.

2. Zweiter AP

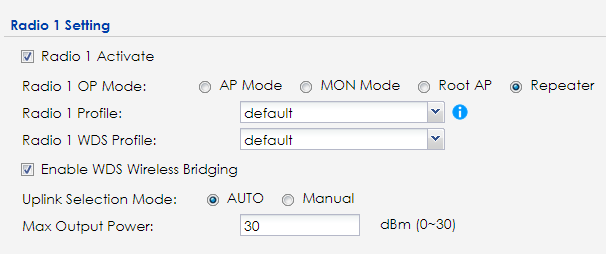

Wählen Sie Ihren zweiten AP als Repeater aus und aktivieren Sie „WDS Wireless Bridging“.

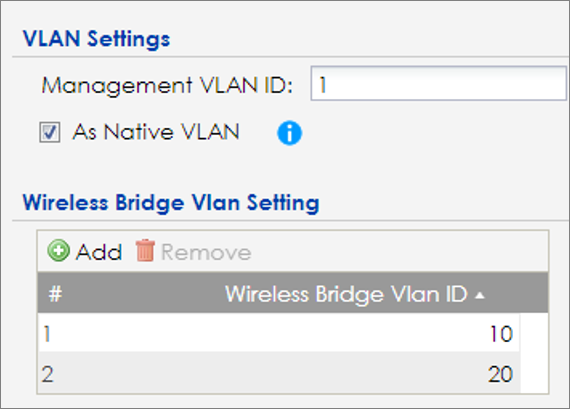

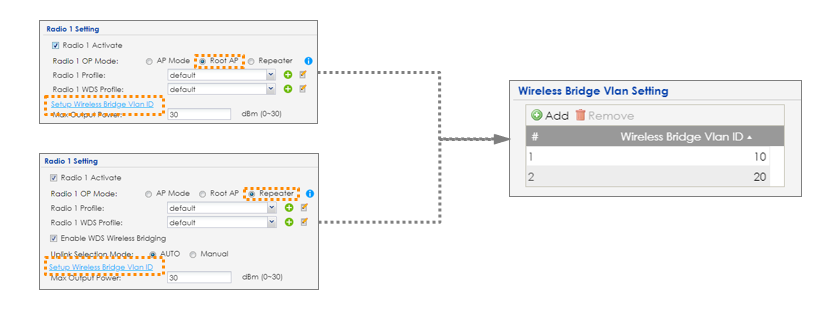

Anschließend können Sie direkt die neu hinzugefügten Hyperlinks verwenden, um die benötigten VLAN-Einstellungen zu erstellen:

-> WDS-Profil

Unter Configuration > Object > WDS Profile kann es konfiguriert werden. Die WDS SSID und der vorinstallierte Schlüssel können hier eingestellt werden. Die WDS SSID wird versteckt.

3. Kanal-Konfiguration

Stellen Sie sicher, dass die APs ihre Kanäle nicht wechseln, indem Sie sie manuell konfigurieren. Gehen Sie dazu zu

Configuration > Object > AP Profile > Radio

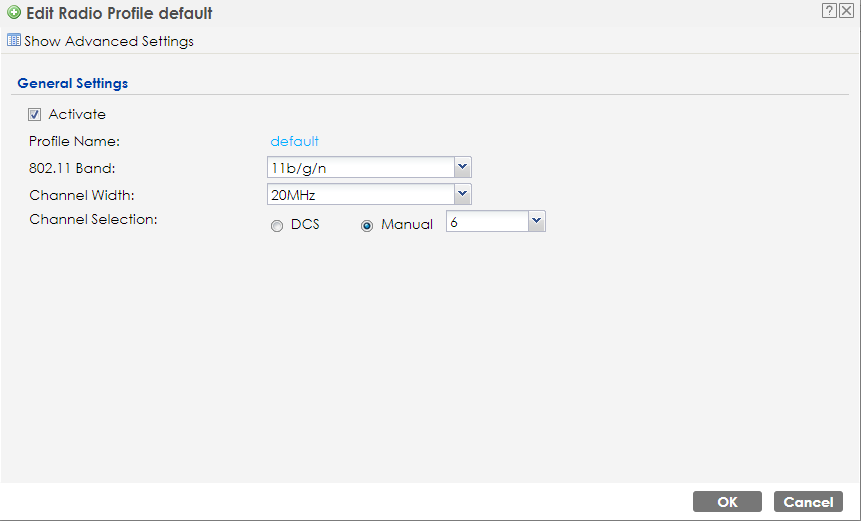

Bearbeiten Sie das Funkmodul (2,4 GHz oder 5 GHz) bei beiden APs auf denselben Kanal. Achten Sie darauf, das Funkmodul zu bearbeiten, das für die Wireless Bridge verwendet wird.

- Aktivieren Sie „manuell“ und wählen Sie einen gewünschten Kanal aus

4. WDS-Link-Informationen

Gehen Sie zu

Monitor > WDS Link Info

Hier können Sie überprüfen, ob die WDS-Verbindung funktioniert. Wenn die Verbindung funktioniert, sollte es so aussehen:

5. VLANs erstellen

Nachdem dies abgeschlossen ist, ist es Zeit, die VLANs zu erstellen.

Gehen Sie zu:

Configuration > Network > VLAN

Fügen Sie VLANs nach Wunsch hinzu.

Hinweis: Denken Sie daran, beide APs den VLANs zuzuordnen.

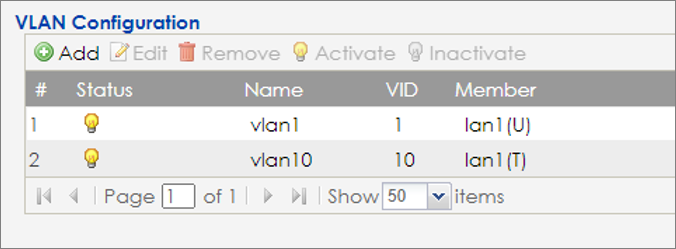

Beispiel zur VLAN-Erstellung:

Die folgenden Artikel zeigen, wie man…

ein VLAN auf einem USG-Gerät konfiguriert

VLAN in Ethernet-Switches konfiguriert

6. Ergebnisse überprüfen

Schließen Sie nun einen Client an den Switch an, der nur mit dem Repeater-AP verbunden ist. Sie sollten Zugriff auf das Internet von der anderen Seite haben oder Geräte auf der anderen Seite anpingen können. Die Clients sollten eine IP-Adresse entsprechend Ihrer Konfiguration erhalten.
