[CXC] Einrichten eines GPON OLT2406

In diesem Artikel werden wir uns die erste Einrichtung eines GPON-Knotens genauer ansehen.

In diesem Beispiel konfiguriere ich einen OLT2406, aber Sie können diesen Artikel auf jedes andere OLT-Gerät übersetzen (in Verbindung mit dem Gerätebenutzerhandbuch und dem technischen Datenblatt).

Wir werden die folgenden Themen ansprechen:

• Konfigurieren der Verwaltungs-IP:
• Standardanmeldungen:
• Ports und Standard-IPs:
• Konsolen-Setup:
  • Out of Band*:
  • In-Band:
• Web-GUI-Setup:
  • In-Band:
  • Out of Band:
• So ändern Sie das Standard-Anmeldekennwort (dringend empfohlen):
  • Konsole:
  • Web-GUI:



Konfigurieren der Verwaltungs-IP:

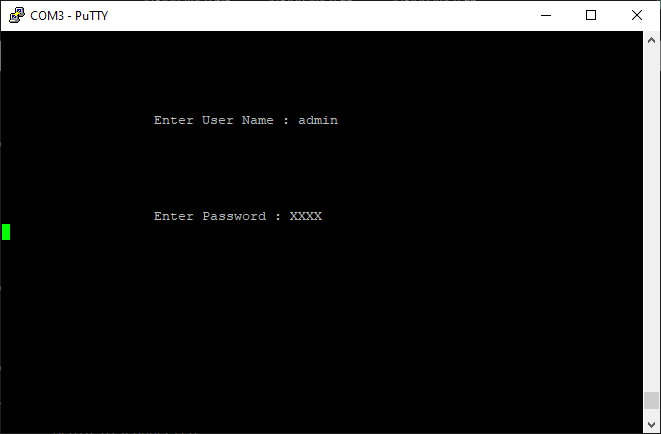

Standardanmeldungen:

Username: admin
Password: 1234

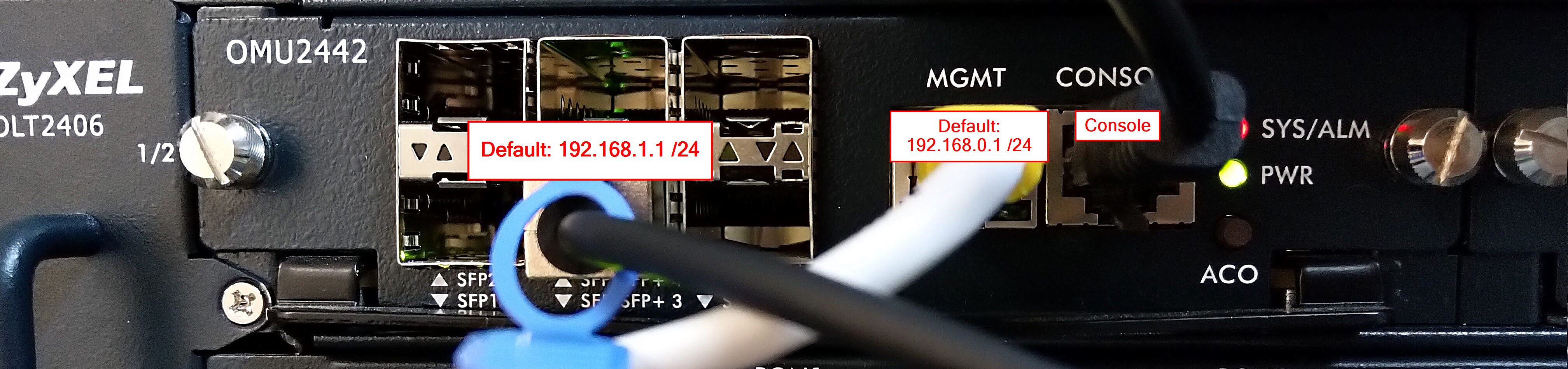

Ports und Standard-IPs:

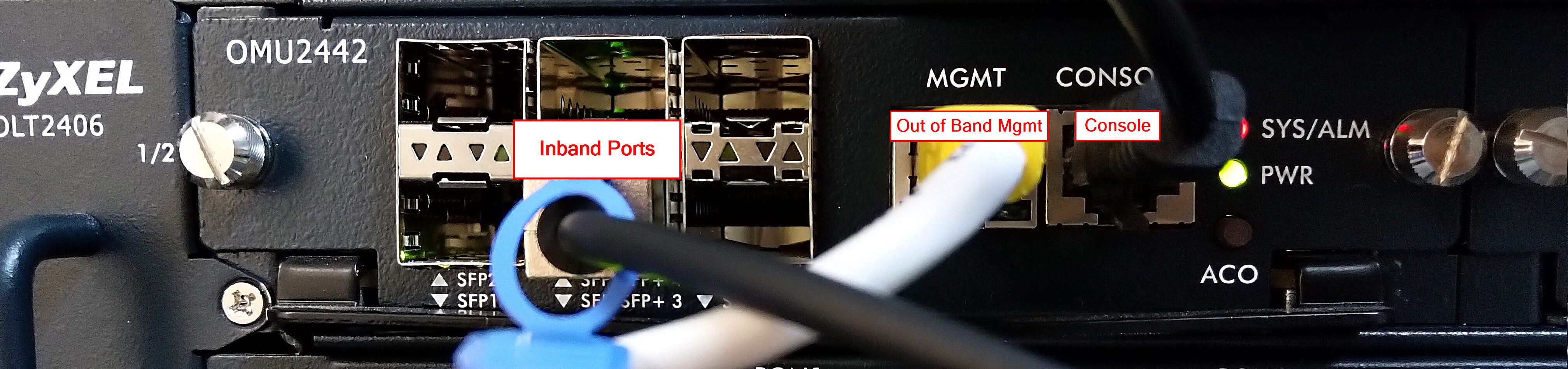

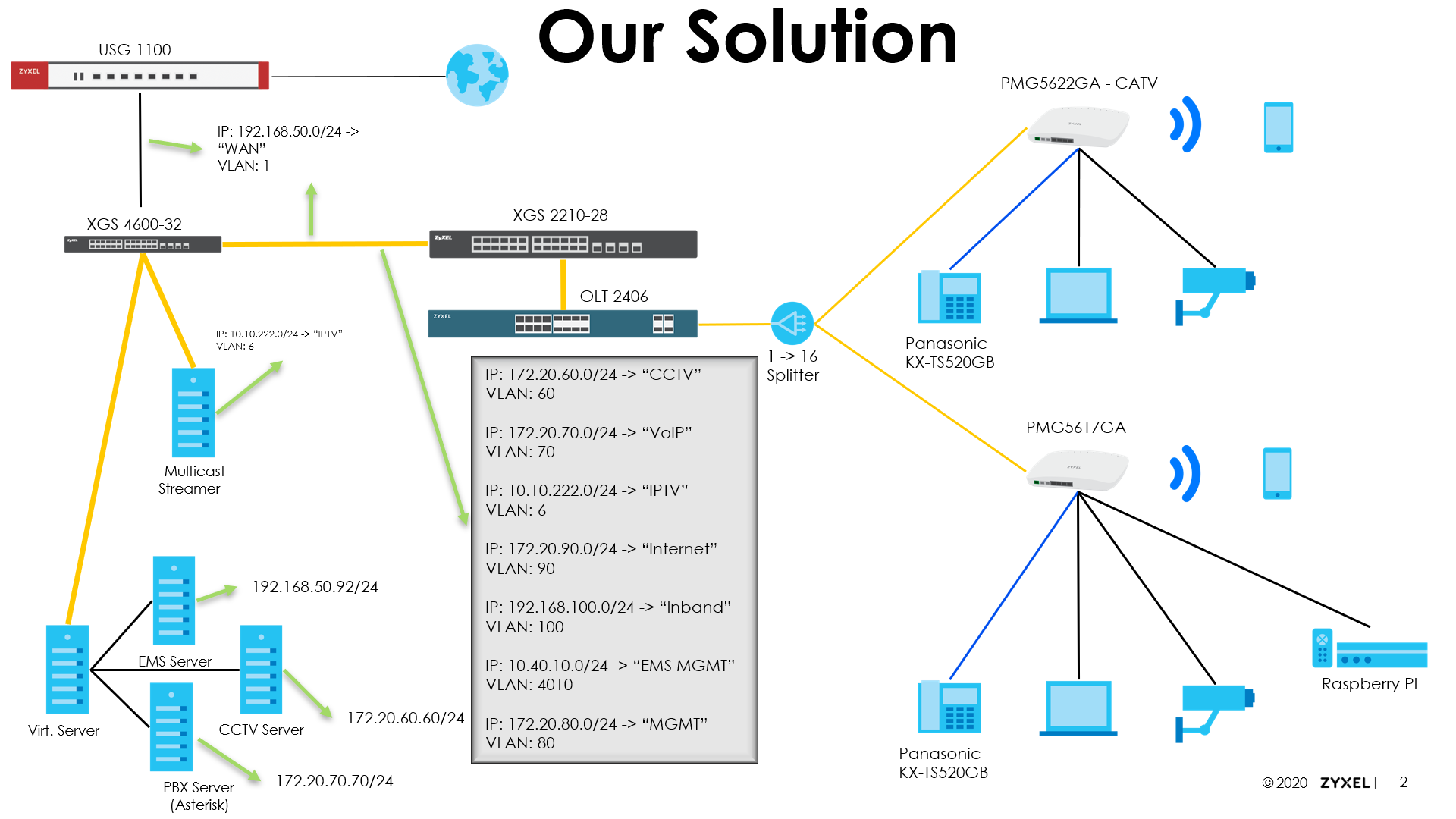

Topologie:

Wichtig!

Wenn Sie über die Web-GUI konfigurieren:

Bitte klicken Sie auf den "Live Saver Button"!

Andernfalls gehen alle Ihre Konfigurationen verloren, sollte das OLT neu gestartet werden! *

(*) Das ist uns allen schon einmal passiert. Und es war nicht angenehm!

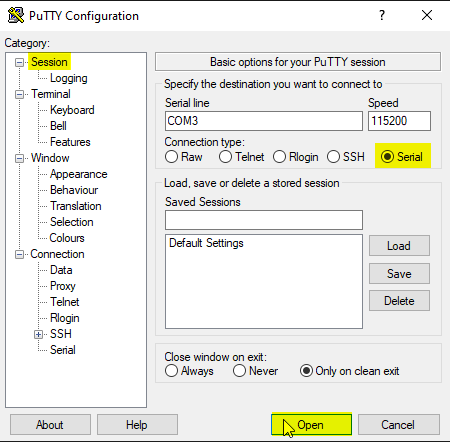

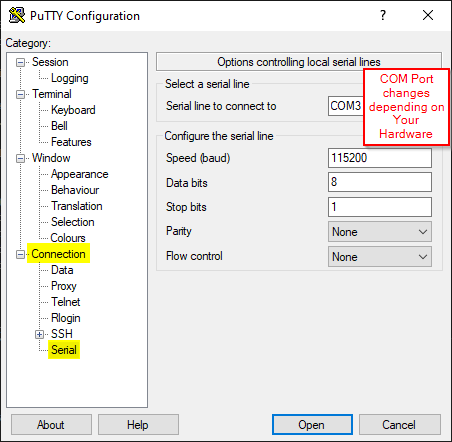

Konsole:

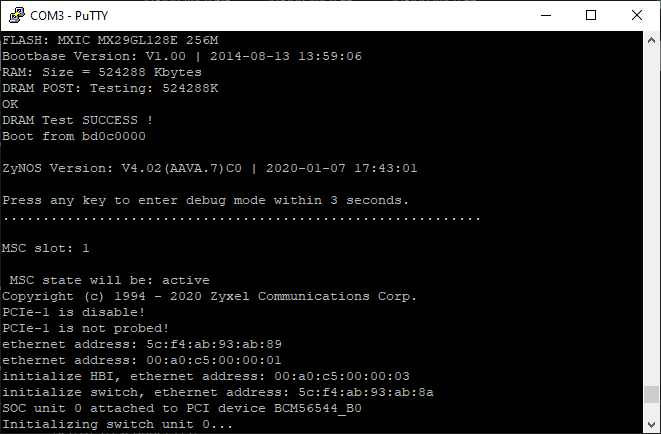

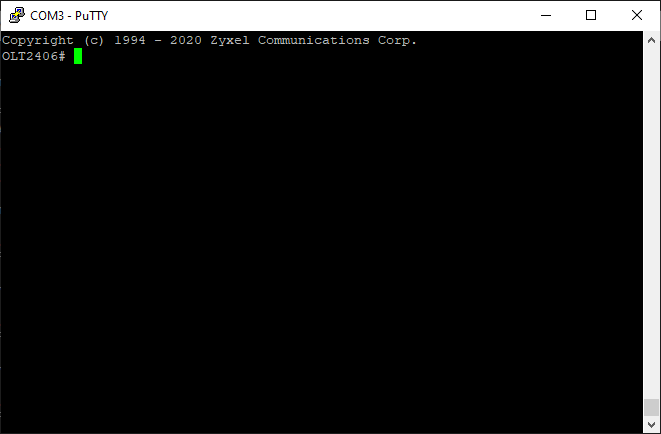

Schalten Sie den OLT2406 ein.



Out of Band* :

(*) Ich verwende nicht das "Out of Band Management". Also habe ich diesen Schritt nicht gemacht! Normalerweise können Sie die Standardeinstellung beibehalten.

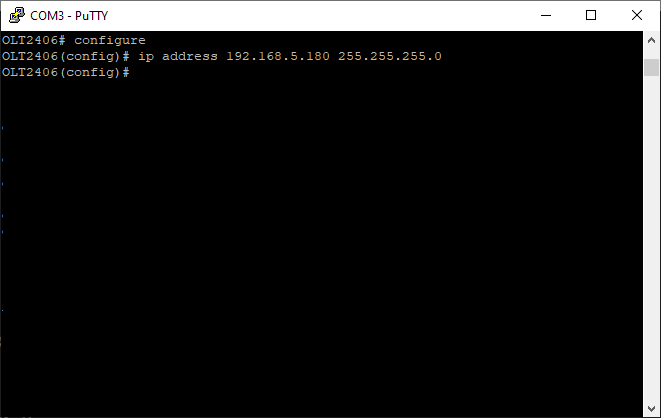

configure
ip address "Out of Band IP" "Subnetmask"
exit
exit
write memory



In-Band-Verwaltungs-IP:

(Wenn Sie über das Inband Mgmt LAN auf Ihre Zyxel ONTs zugreifen möchten, verwenden Sie nicht die IP-Subnetze 192.168.1.X ~ 192.168.5.X)

configure
vlan 1
ip address "OLT In Band IP" "Subnetmask"
ip address default-gateway "Gateway IP Address"
no ip address 192.168.1.1 255.255.255.0 <- deletes the default IP
exit
exit
write memory



Web-GUI:

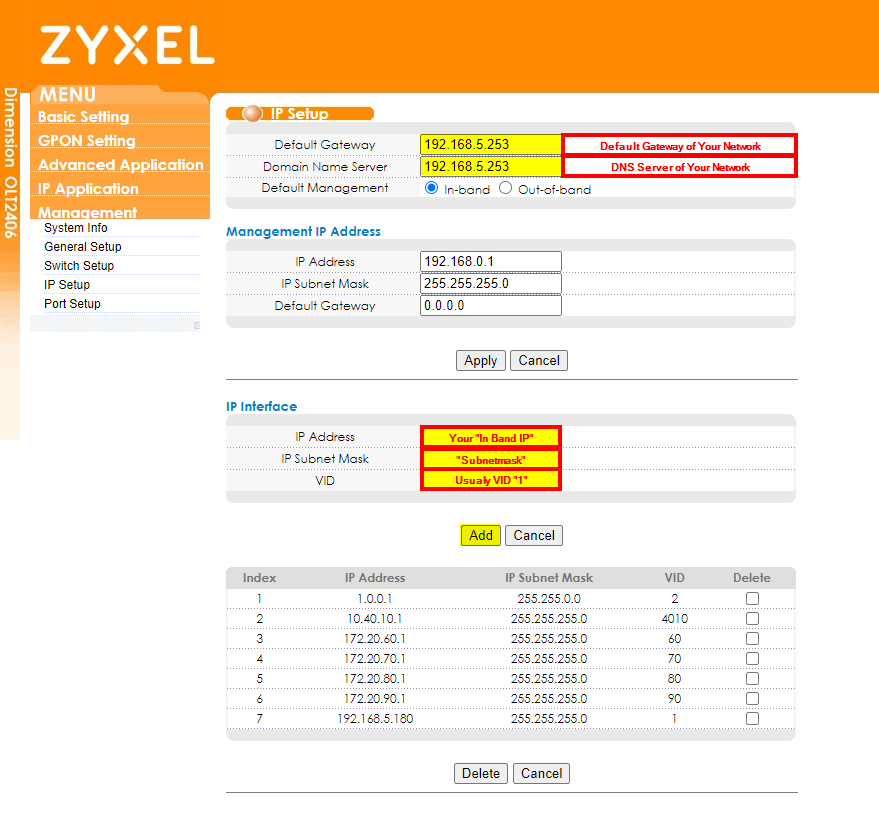

In-Band:

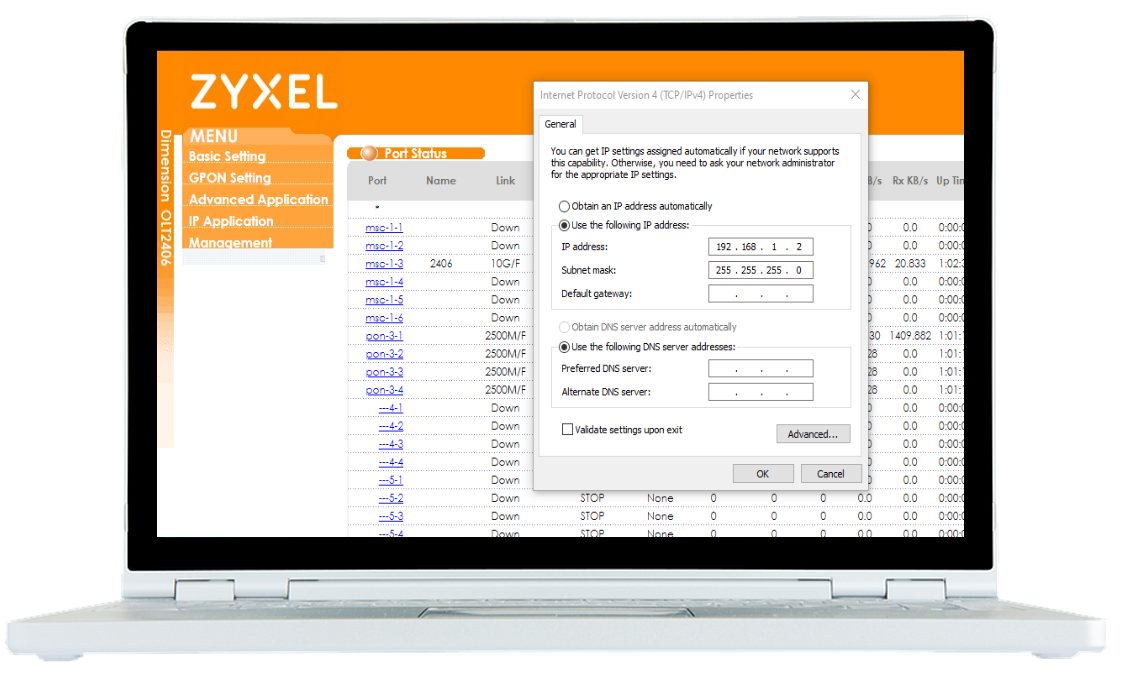

Gehen Sie zu "http://192.168.1.1".

Und "ändern" Sie die In-Band-Verwaltungs-IP.

Stellen Sie anschließend eine Verbindung über SSH oder Konsole her und geben Sie Folgendes ein:

configure
vlan 1
no ip address 192.168.1.1 255.255.255.0 <- deletes the default IP
exit
exit
write memory

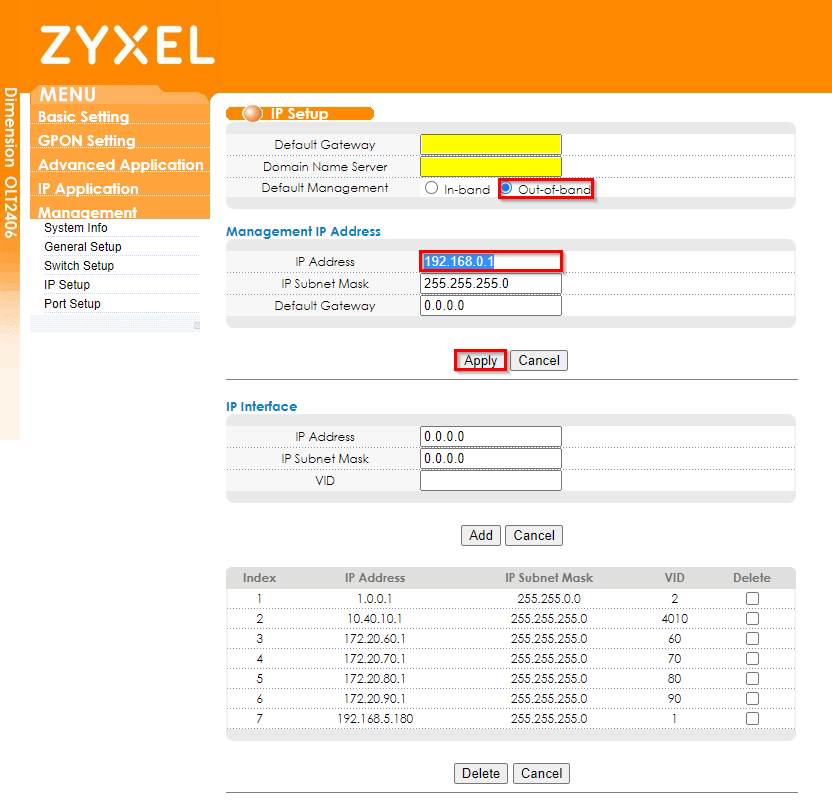

Out of Band:

Gehen Sie zu "http://192.168.0.1".

Und "ändern" Sie die Out-of-Band-Management-IP.





Ändern Sie das Standard-Anmeldekennwort (dringend empfohlen):

Konsole:

Geben Sie Folgendes in Ihre Konsolen- / SSH-Sitzung ein, um das Administratorkennwort zu ändern.

configure
admin-password "Your New Admin-Password" "Repeat Your New Admin-Password"
exit
write memory

Jeder Befehl hat eine Berechtigungsstufe von 0 bis 14.

Wenn die Stufe Ihres Benutzerkontos zu niedrig ist (der Administrator hat immer Stufe 14), können Sie den Befehl "enable" verwenden.

Hier werden Sie nach dem "Aktivierungskennwort" gefragt, das Sie ändern sollten!

Dies ist nur über Console / SSH möglich.

configure
password "Your New Enable Password"
exit
write memory

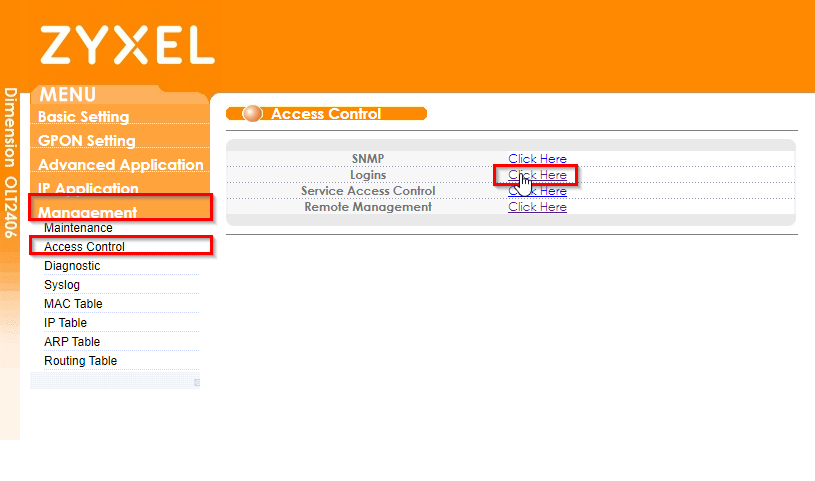

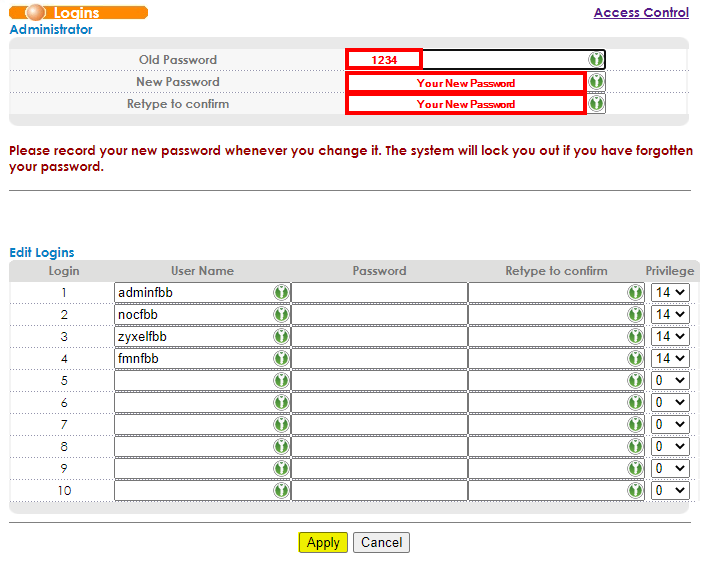

Web-GUI:

Jeder Befehl hat eine Berechtigungsstufe von 0 bis 14.

Wenn die Stufe Ihres Benutzerkontos zu niedrig ist (der Administrator hat immer Stufe 14), können Sie den Befehl "enable" verwenden.

Hier werden Sie nach dem "Aktivierungskennwort" gefragt, das Sie ändern sollten!

Dies ist nur über Console / SSH möglich.

configure
password "Your New Enable Password"
exit
write memory
