Zyxel XGS-Switch [XGS-Serie] - XGS2220-Switch - Überblick und grundlegende Einrichtung

Wichtiger Hinweis:
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beachten Sie, dass wir maschinelle Übersetzung verwenden, um Artikel in Ihrer Landessprache bereitzustellen. Es kann sein, dass nicht alle Texte korrekt übersetzt werden. Wenn Sie Fragen oder Unstimmigkeiten bezüglich der Genauigkeit der Informationen in der übersetzten Version haben, lesen Sie bitte den Originalartikel hier:Originalversion

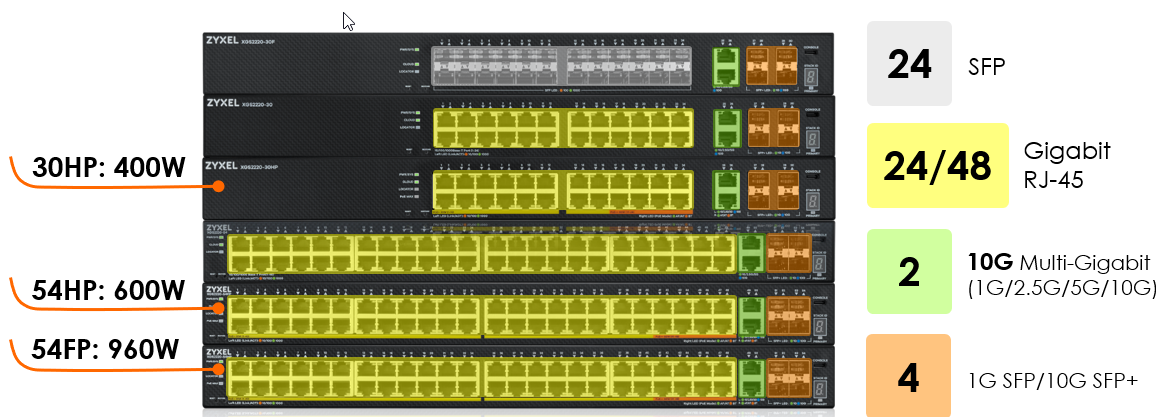

Die XGS2220 PoE Switches unterstützen sowohl PoE+ als auch PoE++ (60W) Optionen, um eine Vielzahl von WiFi 6/6E AP-Adaptionen und PTZ-Kameras mit hohem Stromverbrauch zu erfüllen. Die 10G Multi-Gig PoE Ports ebnen auch den Weg für die zukünftige WiFi 7 Technologie. Um das Energiebudget des Systems optimal auszunutzen, kann der XGS2220 mit einer Vielzahl von Zyxel WiFi 6/6E APs in jedem Netzwerk eingesetzt werden.

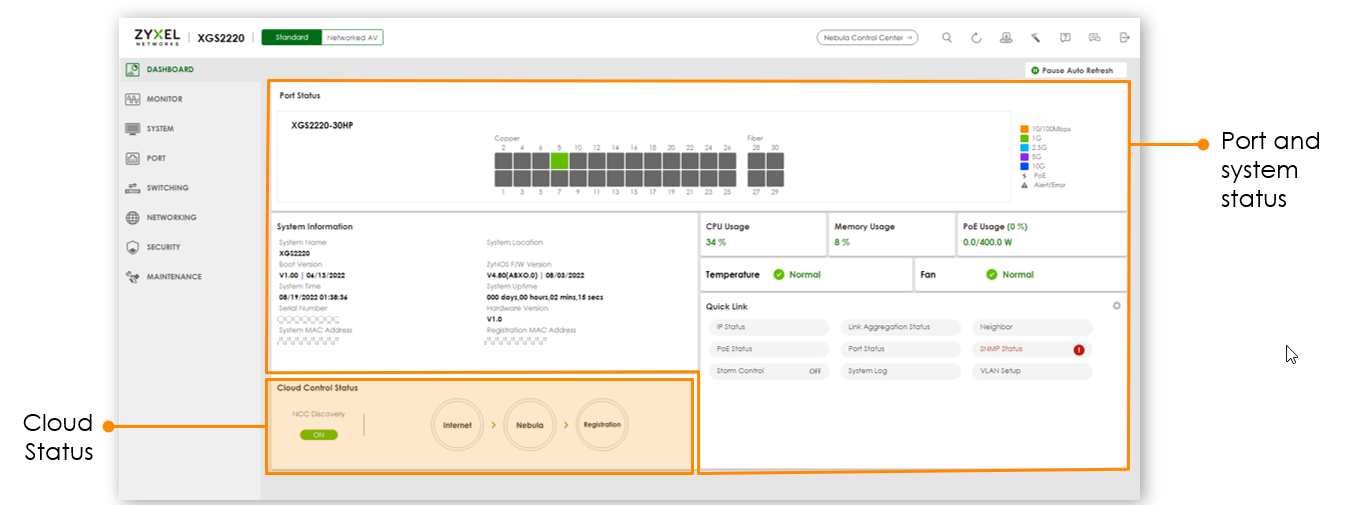

Übersicht und Verwaltung umfangreicher Funktionen über eine benutzerfreundliche Web-Schnittstelle

Die aktualisierte Weboberfläche bietet einen Echtzeit-Switch-Status mit grafischen Ansichten.


Die leistungsstarke Migration

Die XGS2220-Serie ist der Nachfolger der XGS2210-Serie (und der NSW200-Serie), die über ein höheres Energiebudget und erweiterte Systemfunktionen verfügt.


* In der zukünftigen Firmware-Version

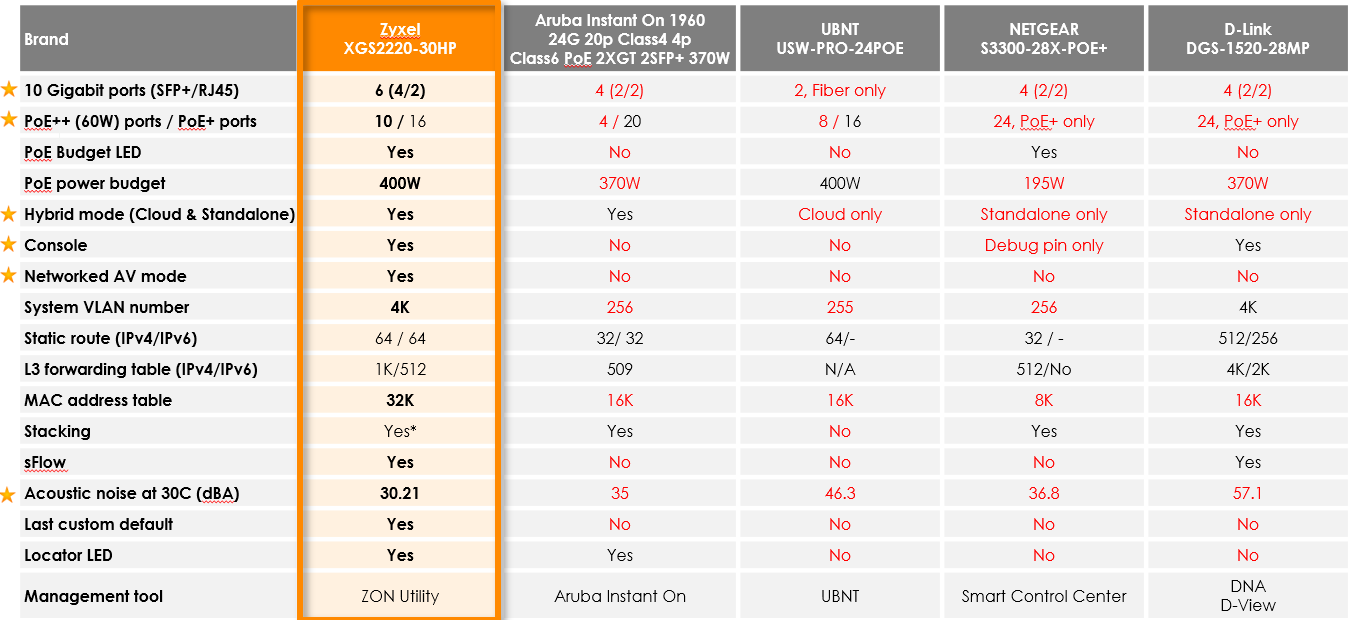

XGS2220-30HP Vergleichsmatrix für die wichtigsten Wettbewerber


* In der zukünftigen Firmware-Version

Erste Anmeldung/Assistent

Um eine Verbindung zur Webschnittstelle des Switches herzustellen, müssen Sie die IP-Adresse des Geräts kennen.

Wenn Sie einen DHCP-Server verwenden.

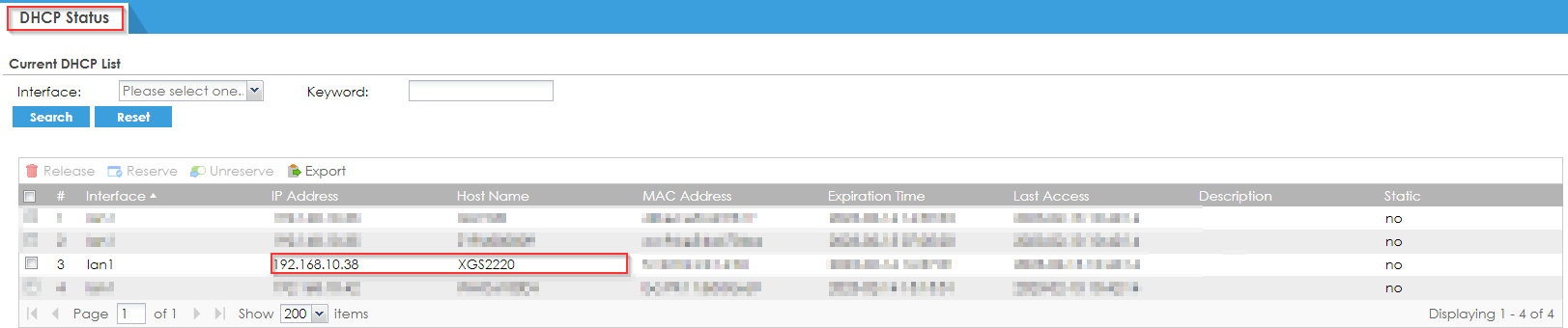

Der Switch erhält automatisch eine IP-Adresse. Sie können die IP-Adresse entweder mit unserem ZON-Dienstprogramm oder über Ihren DHCP-Server herausfinden.

Wenn Sie keinen DHCP-Server verwenden.

Stellen Sie die Verbindung zwischen Switch-1 und PC her (wir empfehlen, Port 1 des Switches zu verwenden).

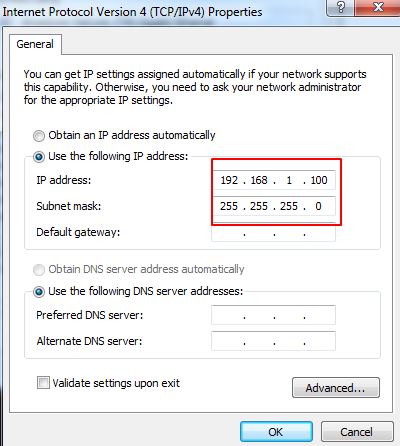

Stellen Sie die IP-Adresse des PCs auf das gleiche Subnetz wie die des Switches ein. Stellen Sie zum Beispiel die IP-Adresse des PCs auf 192.168.1.100 ein.

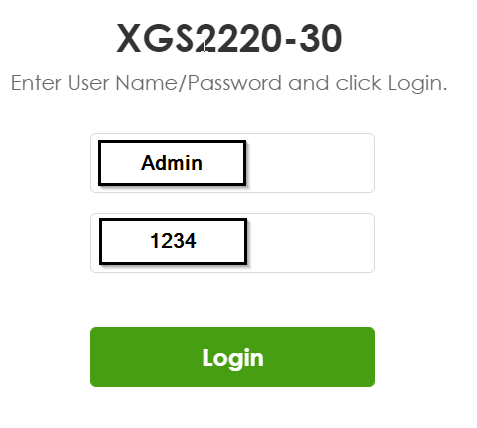

Öffnen Sie einen Browser (IE, Chrome, Safari, Firefox, etc....). Rufen Sie die Website http://192.168.1.1 auf (Standard-IP-Adresse für die Verwaltung). Geben Sie "username: admin; password: 1234" ein und melden Sie sich an.

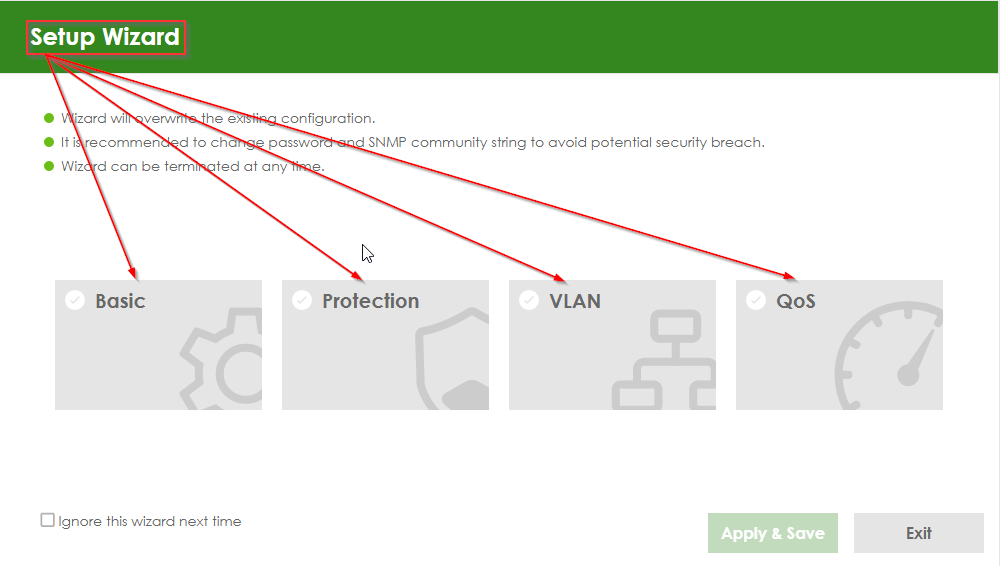

  • Assistent

    Der Einrichtungsassistent enthält die folgenden Teile:
  1. Basic - zur Konfiguration der IP-Adresse des Switches, des DNS-Servers, des Systemkennworts, der SNMP-Community und der Link-Aggregation (Trunking).
  2. Schutz - zur Aktivierung von Loop Guard und Broadcast Storm Control auf dem Switch und seinen Ports.
  3. VLAN - um ein statisches VLAN zu erstellen, Ports dem VLAN zuzuweisen und die Ports so einzustellen, dass sie ausgehende Frames taggen oder untaggen.
  4. QoS - zur Bestimmung der IEEE 802.1p-Prioritätsstufe eines Teils für QoS.


Grundlegende Konfiguration

Einrichten von IP/DNS, Einrichten des Passworts, der SNMP-Community, Link-Aggregation und Anzeigen der fertigen Ergebnisse.

So richten Sie Ihre IP/DNS ein.

Klicken Sie auf Assistent > Grundlegendes > Schritt 1 IP, um diesen Bildschirm aufzurufen.
Wir empfehlen Ihnen, entweder eine IP-Adresse auf Ihrem DHCP-Server zu reservieren oder die IP-Adresse manuell anzugeben. Andernfalls kann sich die IP-Adresse Ihres Gateways ändern.

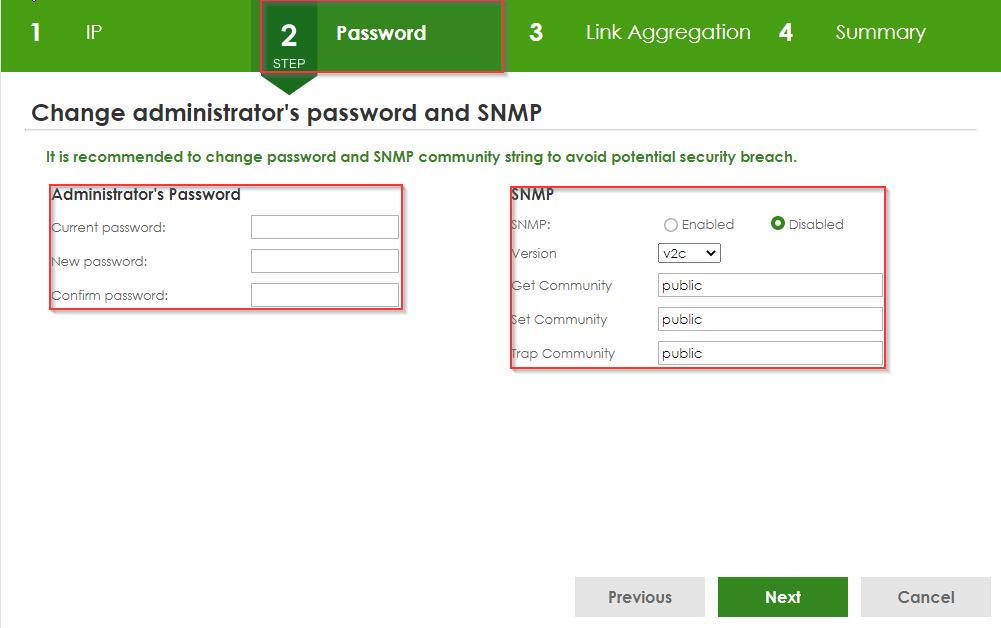

Nachdem Sie auf Next (Weiter) geklickt haben, wird der Bildschirm Password (Kennwort) angezeigt

Kennwort - Um die Sicherheit zu gewährleisten, empfehlen wir, ein sicheres Kennwort festzulegen (Hinweis: Die Eingabezeichenfolge eines beliebigen Feldes in diesem Bildschirm sollte keine [ ? ], [ | J. ('].["]. oder (,) enthalten. In den Passwortfeldern ist auch [ Leerzeichen ] nicht erlaubt).

SNMP - Wählen Sie Aktiviert, damit der Switch als SNMP-Agent fungiert. Dadurch kann eine Managerstation den Switch über das Netzwerk verwalten und überwachen. Wählen Sie Deaktiviert, um diese Funktion zu deaktivieren. Die SNMP-Version auf dem Switch muss mit der Version auf dem SNMP-Manager übereinstimmen (Hinweis: SNMP-Version 2c ist mit SNMP-Version 1 abwärtskompatibel).

Gemeinschaft abrufen

Geben Sie die Get Community-Zeichenfolge ein, die das Kennwort für die eingehenden Get- und GetNext-Anfragen von der Verwaltungsstation ist. Der String "Get Community" wird nur von SNMP-Managern verwendet, die SNMP Version 2c oder niedriger verwenden.

Gemeinschaft festlegen

Geben Sie die Set-Community-Zeichenfolge ein, die das Kennwort für eingehende Set-Anfragen von der Managementstation ist. Die Set-Community-Zeichenfolge wird nur von SNMP-Managern verwendet, die SNMP Version 2c oder niedriger verwenden.

Trap-Community

Geben Sie die Zeichenkette Trap Community ein, die das Kennwort ist, das mit jedem Trap an den SNMP-Manager gesendet wird. Die Zeichenkette Trap Community wird nur von SNMP-Managern verwendet, die SNMP Version 2c oder niedriger verwenden.

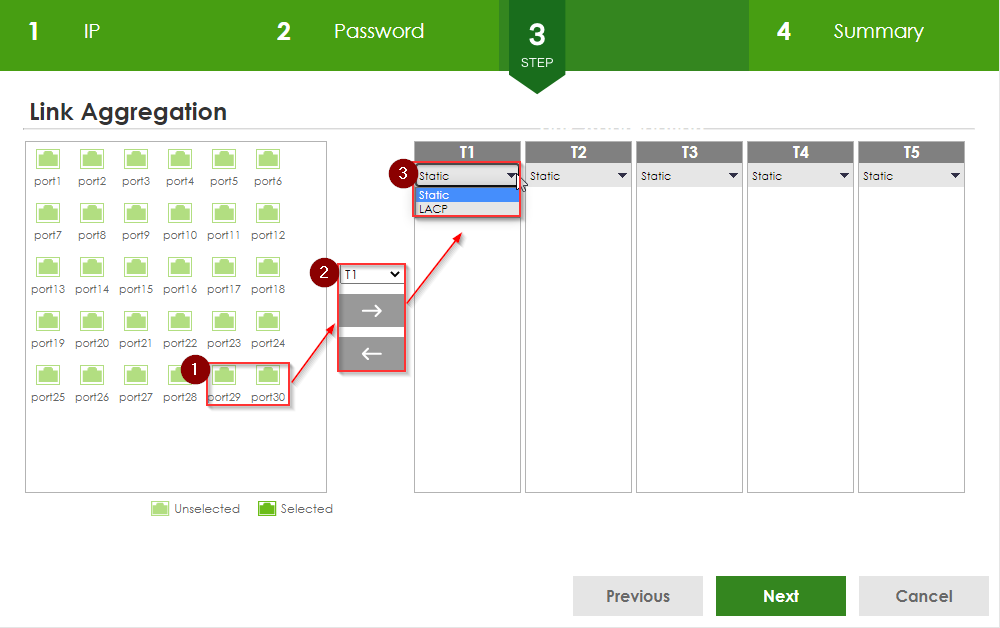

Nachdem Sie auf Next (Weiter) geklickt haben, wird der Link Aggregation-Bildschirm angezeigt
Wenn mehrere Aggregations-fähige Switches zusammengeführt werden müssen, nehmen Sie die folgenden Einstellungen vor. Andernfalls klicken Sie auf "Weiter".

1. Geben Sie die Ports an, die Sie für die Link Aggregation verwenden möchten.

2. Wählen Sie eine Platzierungsgruppe T1-T5.

3. Wählen Sie LACP , wenn die Ports so konfiguriert sind, dass sie einer Trunk-Gruppe über LACP beitreten.

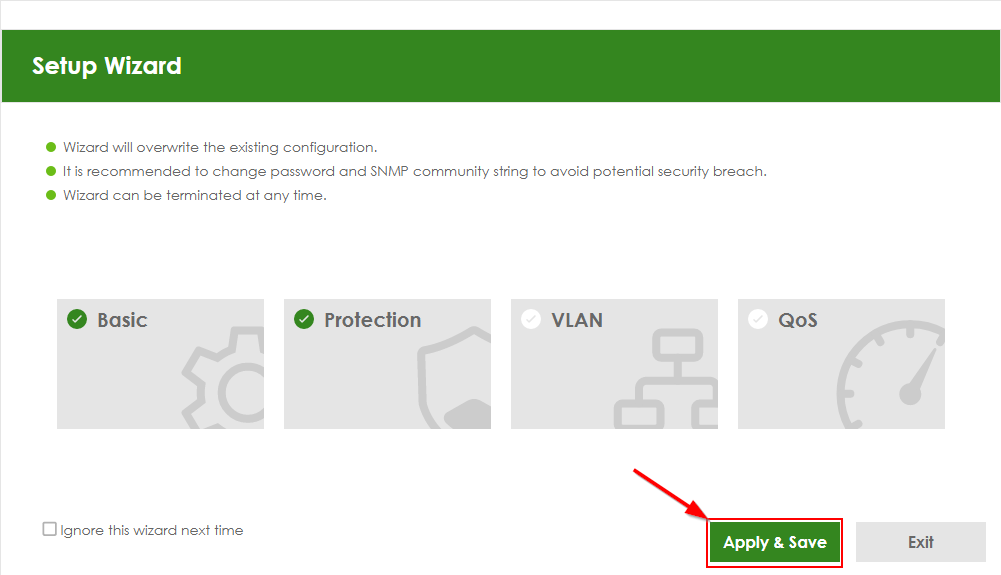

Vergessen Sie nicht, auf "Übernehmen und Speichern" zu klicken, damit Ihre Änderungen gespeichert und übernommen werden.

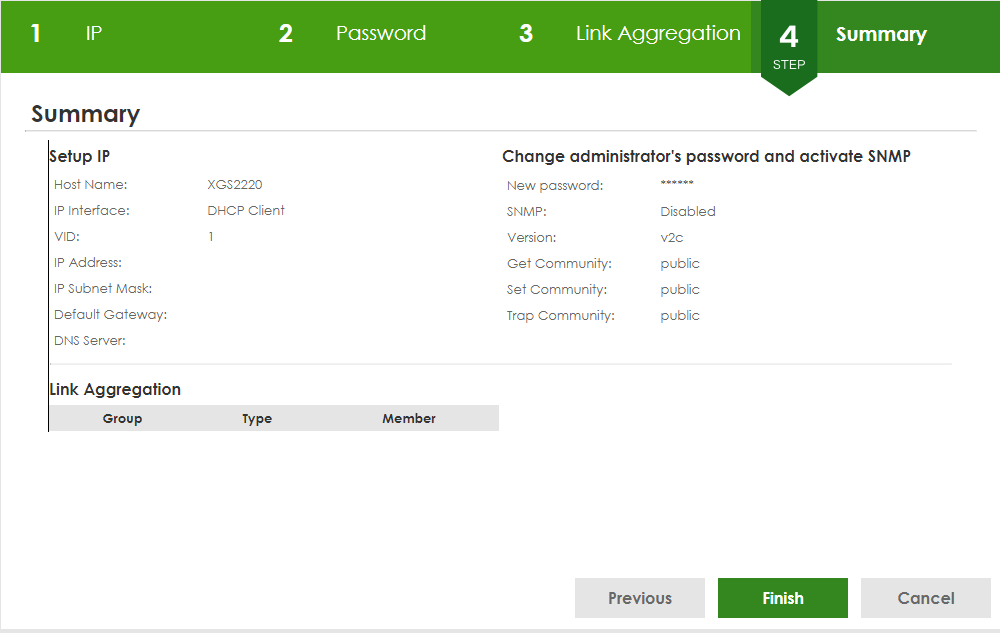

Die Grundkonfiguration für den XGS2220 ist abgeschlossen, klicken Sie auf "Fertig stellen".

Schutz

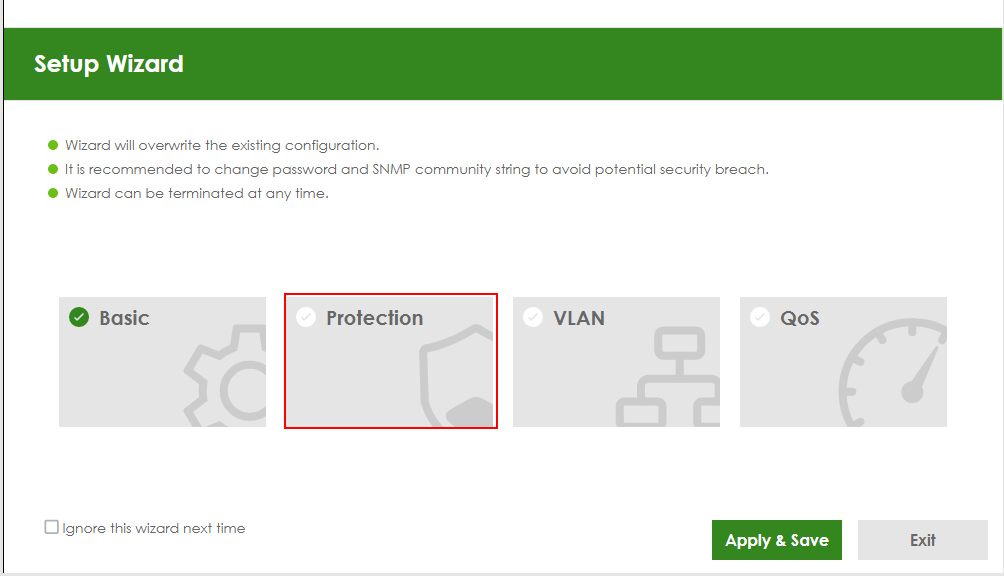

Gehen Sie zum Abschnitt "Einrichtungsassistent" und wählen Sie "Schutz". Wir werden die grundlegenden Sicherheitseinstellungen für unser Gerät konfigurieren.

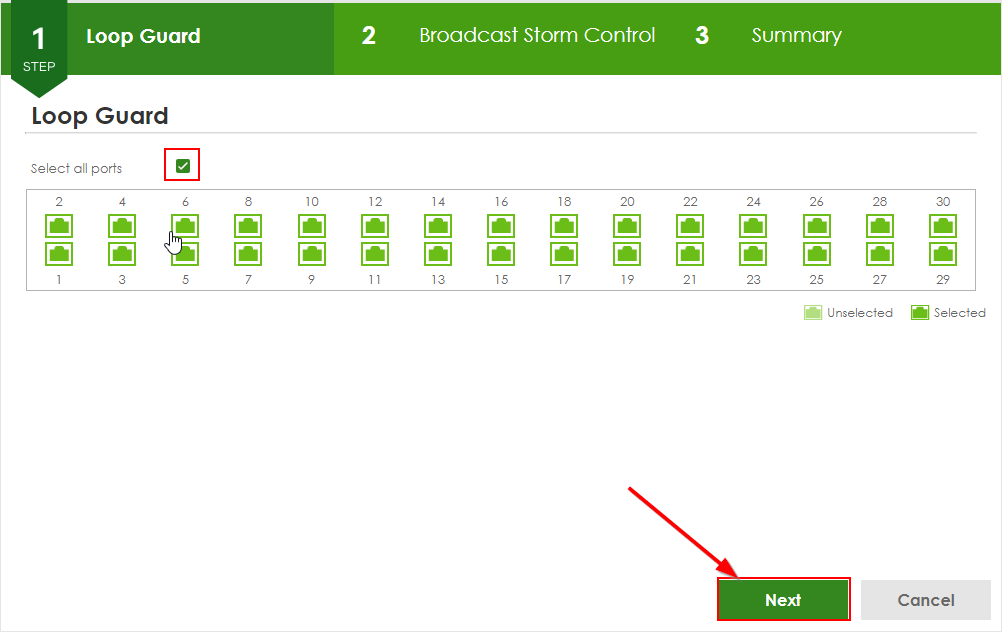

Schleifenschutz

Eine Schleife entsteht, wenn zwei Ports eines Switches versehentlich mit demselben Kabel verbunden werden. Dadurch entsteht ein Broadcast Storm, bei dem Broadcast-Nachrichten in einer Schleife zum Switch zurückkehren und wiederholt gesendet werden. Wenn ein Switch, der sich nicht in einem Schleifenzustand befindet, mit einem Switch verbunden wird, der sich in einem Schleifenzustand befindet, beeinflusst der Switch im Schleifenzustand den anderen Switch. Um dieses Problem am Rande Ihres Netzwerks zu lösen, können Sie Loop Guard verwenden. Loop Guard ermöglicht es Ihrem Switch, einen Port zu deaktivieren, wenn er feststellt, dass über diesen Port gesendete Pakete in einer Schleife zum Switch zurückkehren. Während das Spanning Tree Protocol (STP) Schleifen im Kern Ihres Netzwerks verhindern kann, kann es Schleifen, die am Rand Ihres Netzwerks auftreten, nicht verhindern.

Hinweis: Die Schleifenüberwachung wird in der Regel in Situationen eingesetzt, in denen ein Switch-bezogenes Netzwerkproblem vorliegt. Die Aktivierung von
loop guard kann bei der Fehlersuche helfen und übermäßige Netzwerküberflutung verhindern.

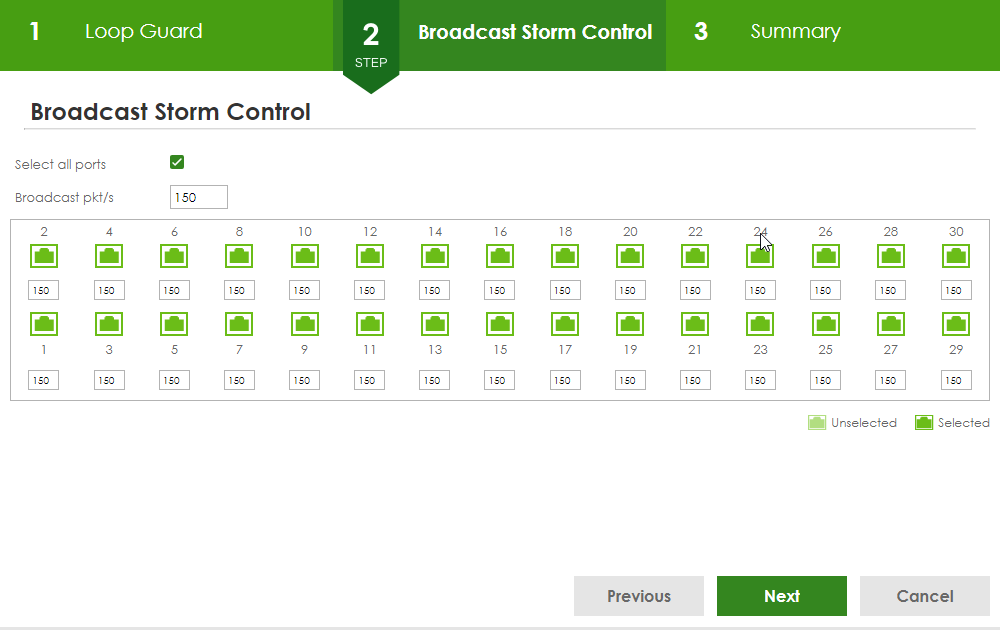

Broadcast Storm Control

Broadcast Storm Control ist eine Funktion, die eine übermäßige Überflutung des Netzwerks durch Broadcast-Nachrichten verhindert, die von Geräten im Netzwerk gesendet werden. Zu diesen Broadcast-Nachrichten können DHCP-Anfragen, "Alive"-Nachrichten und andere Benachrichtigungen gehören, mit denen Geräte im Netzwerk über den Absender informiert werden. Wenn in Ihrem Netzwerk hohe Latenzzeiten und Paketverluste auftreten, kann die Aktivierung der Broadcast Storm Control Abhilfe schaffen, indem die Anzahl der Broadcast-Pakete, die der Switch akzeptiert und weiterleitet, begrenzt wird. Dadurch wird verhindert, dass der Switch mit zu vielen Paketen auf einmal überlastet wird, was zu verworfenen Broadcast-Paketen und einer verbesserten Netzwerkleistung führen kann. Um die Broadcast Storm Control zu konfigurieren, können Sie die spezifischen Ports auswählen, an denen Sie sie aktivieren möchten. Sie können auch einen Grenzwert für die Anzahl der zulässigen Broadcast-Pakete pro Sekunde festlegen. Es wird empfohlen, die Funktion entweder zu deaktivieren oder in einem kleinen bis mittelgroßen Netzwerk einen Grenzwert von 150 Broadcast-Paketen pro Sekunde zu verwenden. Sobald Sie Ihre Auswahl getroffen haben, klicken Sie auf "Weiter", um fortzufahren.

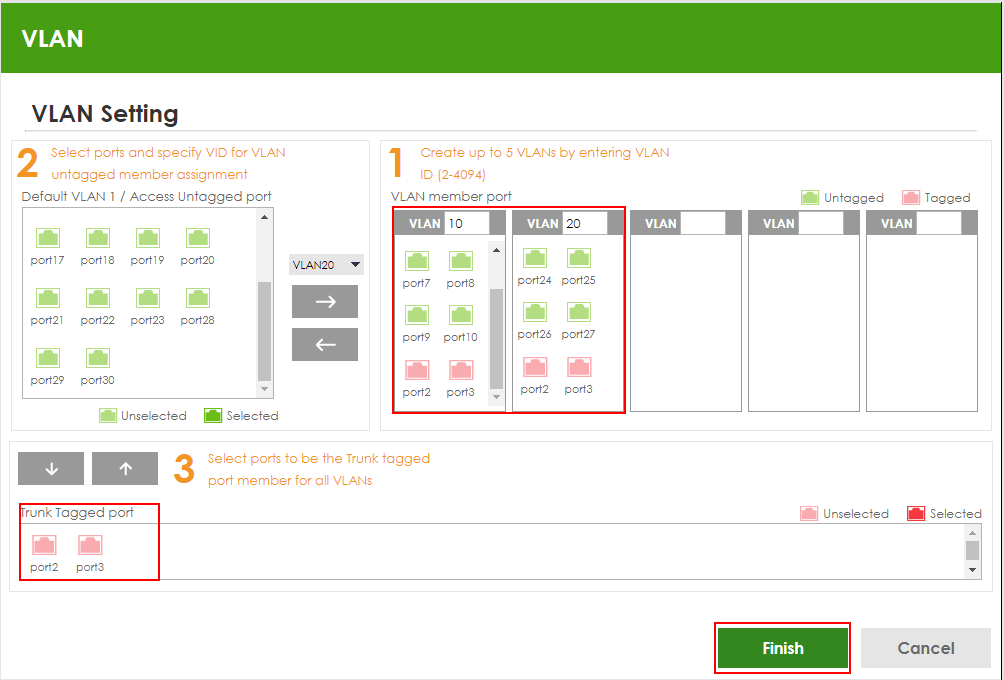

VLAN konfigurieren

Wählen Sie die Ports aus, die Sie der ersten VLAN-Mitgliedergruppe zuweisen möchten, und weisen Sie dieser Mitgliedergruppe eine VLAN-ID zu.

  • Klicken Sie auf die Ports, um sie als "ausgewählt" zu markieren.
  • Verwenden Sie den Pfeil nach rechts, um sie zur VLAN-Mitgliedergruppe "x" zu verschieben.
  • Verwenden Sie die Dropdown-Liste "VLAN10" oberhalb der grauen Pfeile, um andere Trunk-Gruppen auszuwählen (VLAN "x" 5-10)
  • Wählen Sie die Ports aus, die Mitglieder von Trunk-Ports für alle VLANs sein werden. Ein Trunk-Port ist ein Switch-Port, der getaggten Datenverkehr von einem oder mehreren VLANs übertragen kann.

Hinweis: Denken Sie daran, dass Sie die Möglichkeit haben, einem Port mehrere getaggte Mitglieder zuzuweisen, aber nur ein nicht getaggtes Mitglied (Standard-VLAN) pro Port. Wenn Sie mehr über VLANs erfahren möchten, können Siediesen Artikel unter lesen.

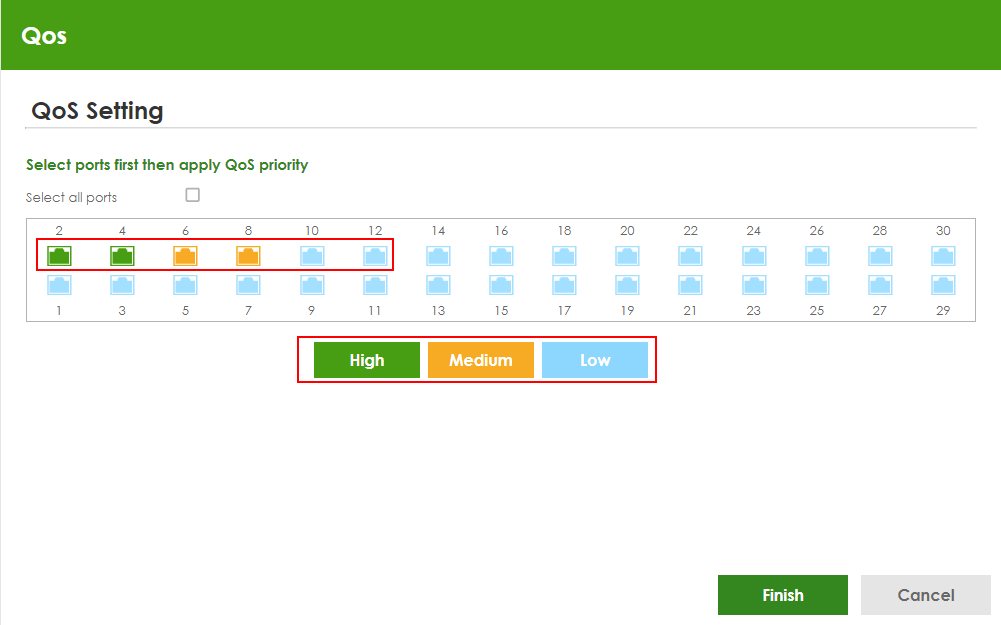

QoS-Einstellung

niedrige Priorität. In Unternehmensumgebungen sollten die Ports für Gäste eine niedrige Priorität für den Datenverkehr haben, während die Unternehmensserver und andere wichtige IT-Geräte eine hohe Priorität benötigen.
