Este artículo le mostrará cómo configurar Zyxel conmutadores de capa 3 como el GS2220, XS3800, XMG1930, XS1930, XGS2220 y Dante AV System. (Audio Video sobre IP)

Dante es la evolución de los sistemas AV, convergiendo todos los tipos de conexión anteriores en uno. Dante ofrece un rendimiento muy superior al tiempo que hace que estos sistemas sean más fáciles de usar, más fáciles de ampliar y menos costosos de implementar.

Tabla de contenidos

1.Configuración IGMP
2.Habilitar DiffServ DSCP
3.Configuración delconmutador(GS2220 y XS3800)
4.Configuración del conmutador (XMG1930,XS1930 y XGS2220)

1. Configuración IGMP

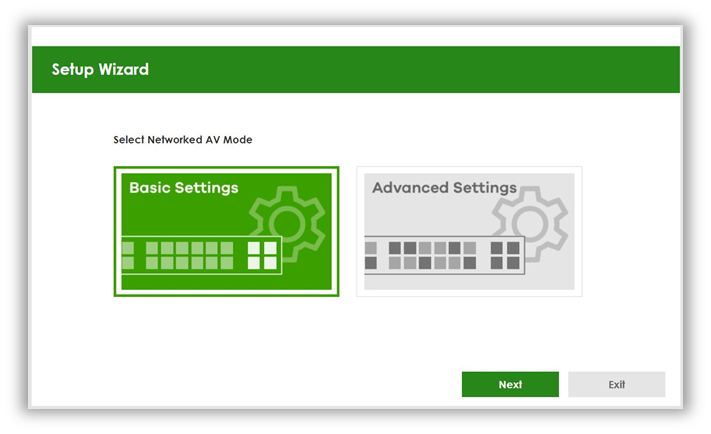

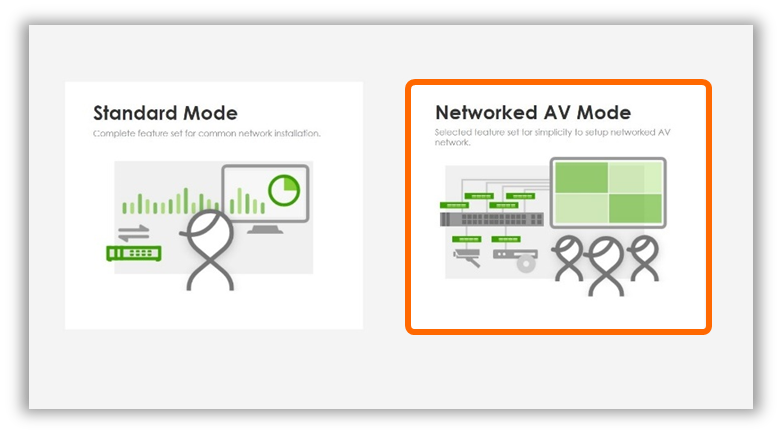

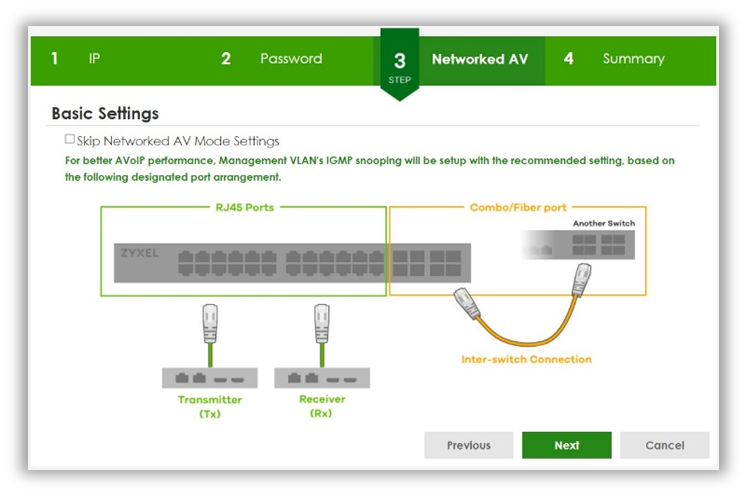

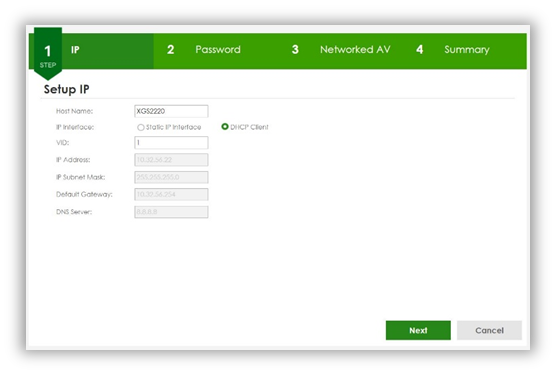

Vaya a la WebGUI del switch y elija "Network AV Mode" -> "Basic Settings" y pulse "Next".

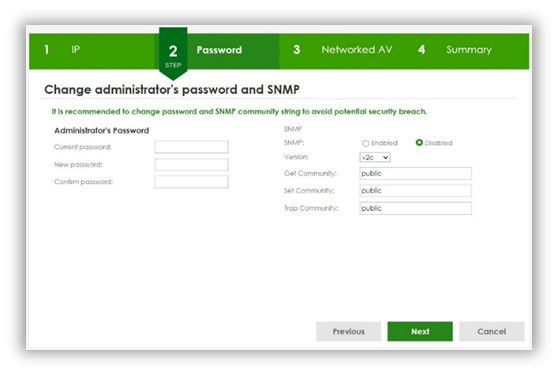

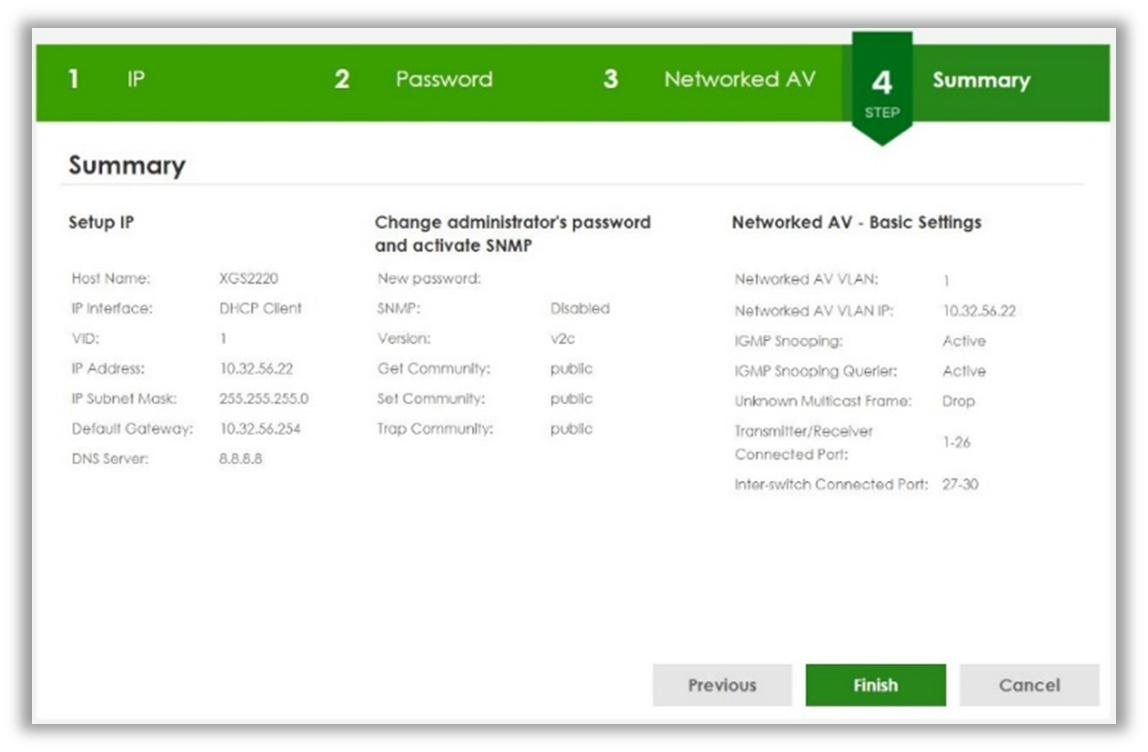

Recomendamos cambiar la contraseña por defecto por una más compleja. Si piensa hacerlo más tarde, puede omitir los ajustes de "Password" e "IP" pulsando "Next", pasar a "Summary" y pulsar "Finish".

La aplicación Dante Audio over IP solicita utilizar DiffServ Qos en el conmutador de red para gestionar el tráfico, y el grupo multicast PTP se utiliza para el reloj de sincronización para evitar problemas de retardo de audio.

2. Habilitar DSCP DiffServ

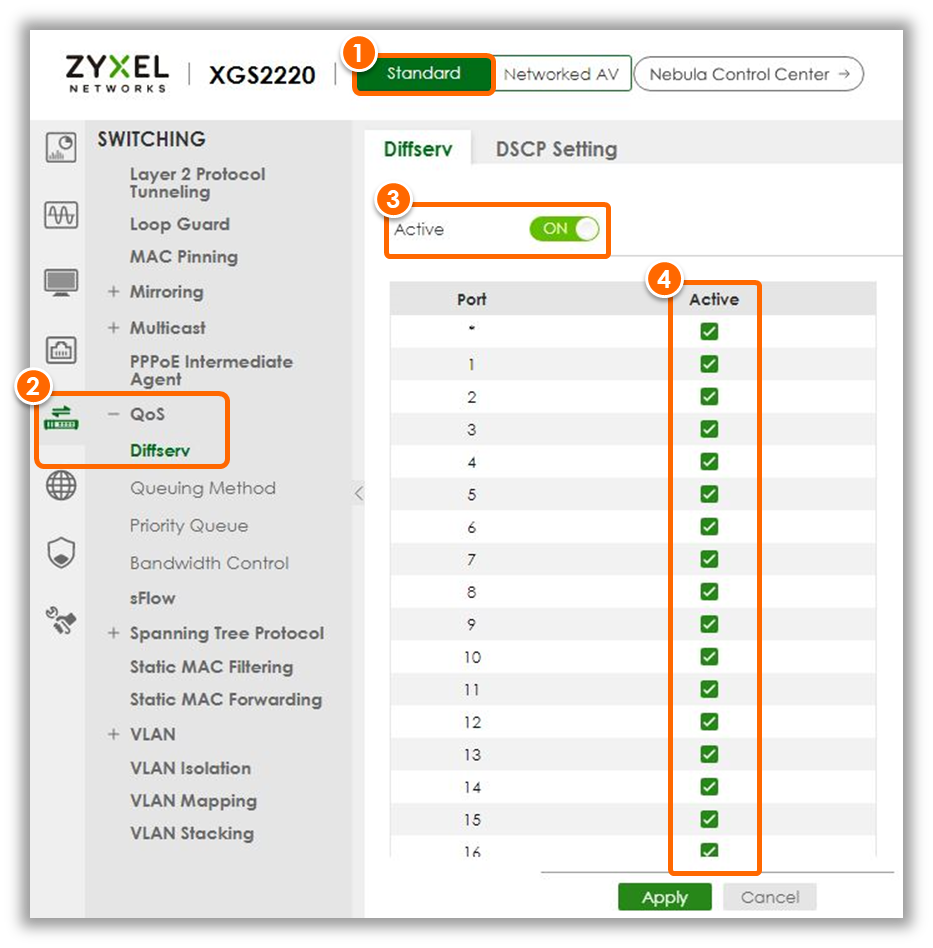

1. Vaya a WebGUI yseleccione el modo"Estándar

2. Seleccione Conmutación > QoS > Diffserv

3. Conmutador Diffserv a la posición Activo

4. Active Diffserv para todos los puertos

A continuación, aplique los cambios pulsando el botón "Aplicar".

3. Configuración del switch (GS2220 y XS3800)

Añadir multidifusión estática por MAC

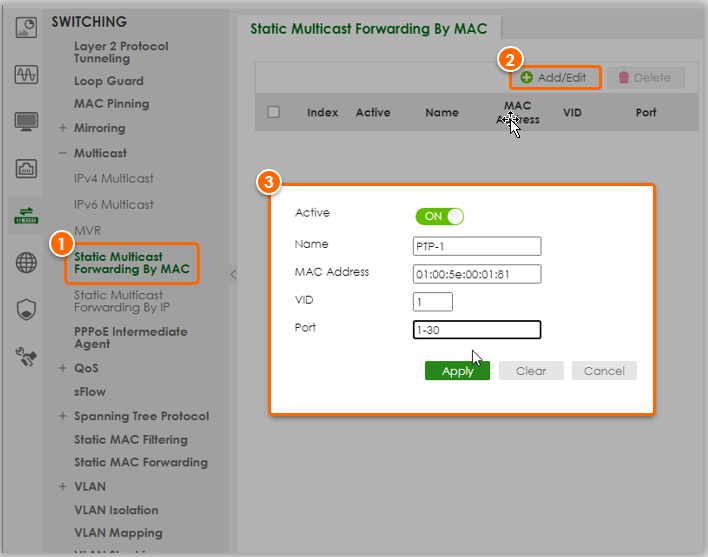

1. 1.Vaya a Switching > Multicast > Static Multicast Forwarding by MAC (Conmutación > Multidifusión > Reenvío de multidifusión está tica porMAC).

2. 2. Haga clic en el botón Añadir/Editar para añadir la dirección de multidifusión estática.

3. Configure la dirección de multidifusión PTP

• Activa: Activado
• Dirección MAC: Dirección de multidifusión
• VID: VLAN de audio
• PuertoTodos los puertos

  Para que se apliquen los cambios, haga clic en "Aplicar".

Cree el rango de direcciones de multidifusión PTP como se indica a continuación

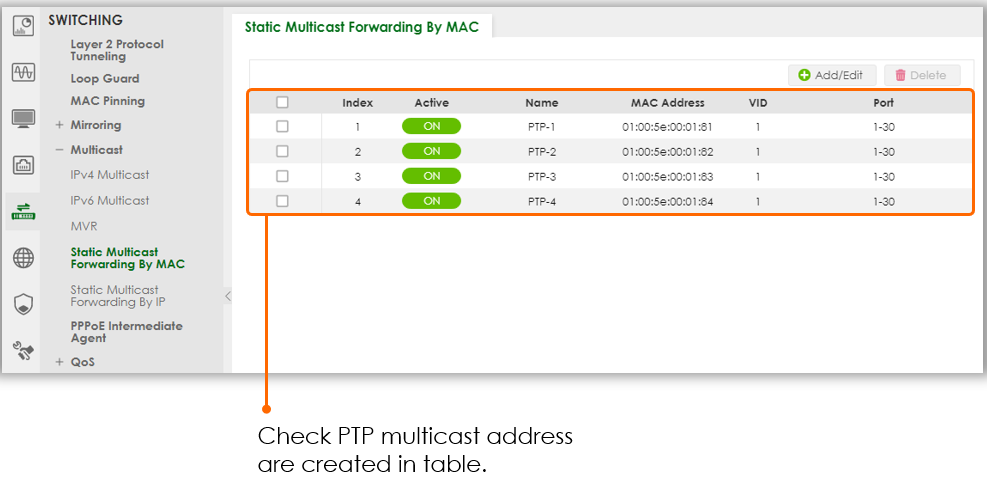

Revisar configuración

4. Configuración del conmutador (XMG1930, XS1930 y XGS2220)

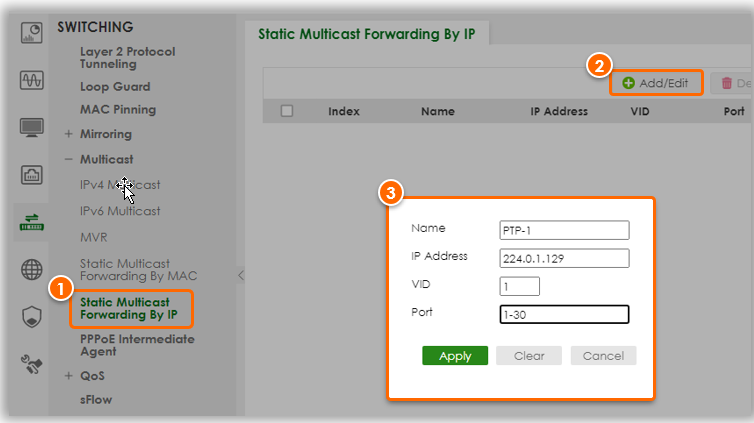

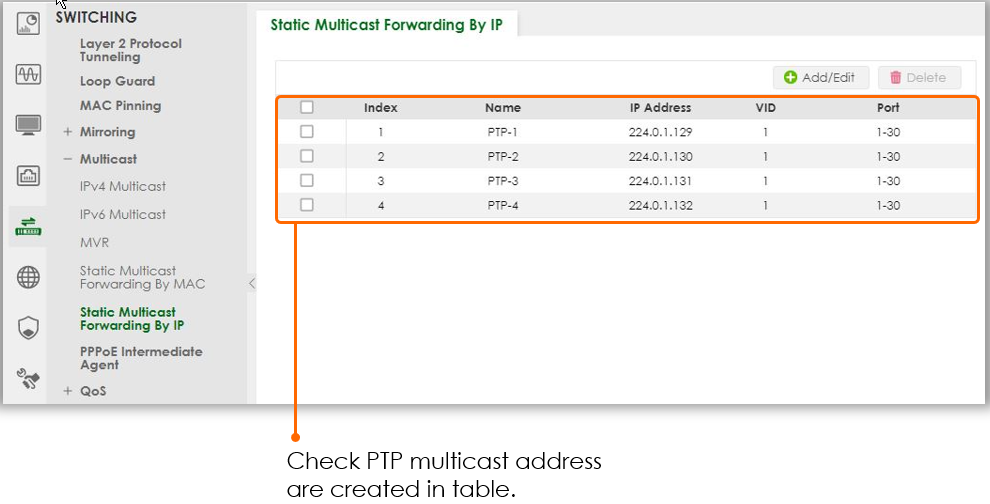

1. 1.Vaya a Conmutación > Multidifusión > Reenvío estático de multidifusión por IP.

2. Haga clic en el botón Añadir/Editar para añadir las entradas de dirección de multidifusión estática

3. Configure la dirección de multidifusión PTP

• Dirección IP: Dirección IP de multidifusión
• VID: VLAN de audio
• Port (Puerto) Todos los puertos

Para aplicar los cambios, haga clic en "Aplicar".

Cree el rango de direcciones de multidifusión PTP como se indica a continuación

Revisar configuración
