El ejemplo muestra a los administradores cómo configurar el enrutamiento IGMP en el Zyxel Layer 3 switch. Esto es necesario cuando los clientes de multidifusión se encuentran en una LAN o VLAN diferente a la del servidor de streaming.




Configurar el enrutamiento IGMP para clientes de multidifusión en diferentes VLAN






1) Configurar el enrutamiento de multidifusión IGMP

1.Configure Switch-1

1. Configure la VLAN10 en Switch-1. (Consulte el tema: 2.1 Cómo configurar el switch para separar el tráfico entre departamentos)

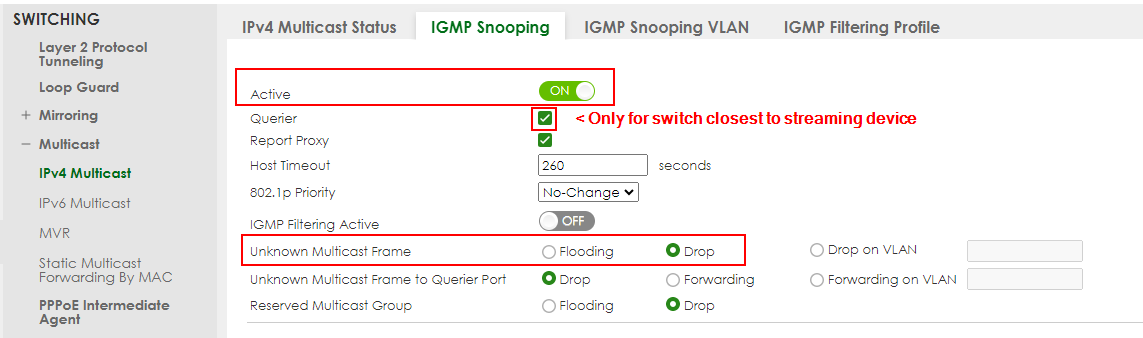

2. Configure el snooping IGMP: Acceda a la interfaz gráfica de usuario web y vaya a:

Menú > Aplicación avanzada > Multidifusión > Multidifusión IPv4 > Snooping IGMP

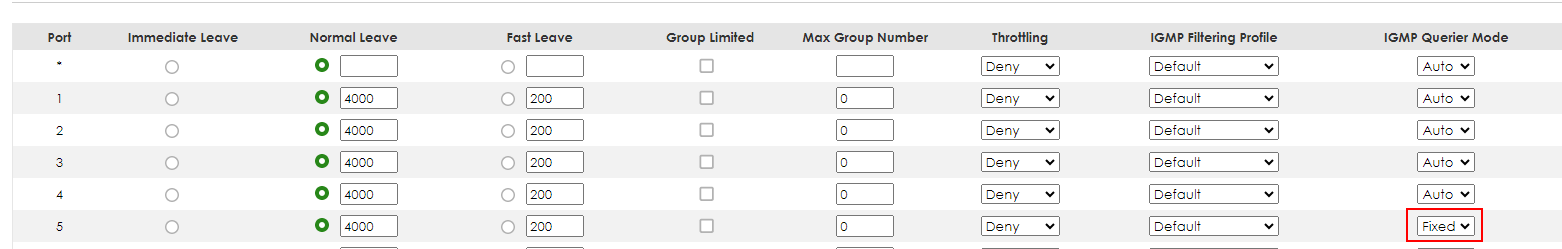

Marque la casilla «Activo» y seleccione «Descartar» para «Trama de multidifusión desconocida». Seleccione el puerto 5 como «Fijo». Haga clic en «Aplicar».







2.Configurar Switch-2

1. Configure las VLAN 10 y VLAN 20 en Switch-2. Consulte el tema:

Red Switch - Configurar VLAN para separar el tráfico entre departamentos



2. Configure las direcciones IP para Switch tanto en VLAN10 como en VLAN20 tal y como se muestra en el Consulte el tema:

Red Switch - Cambiar la dirección IP de gestión de switch [Primer inicio de sesión]

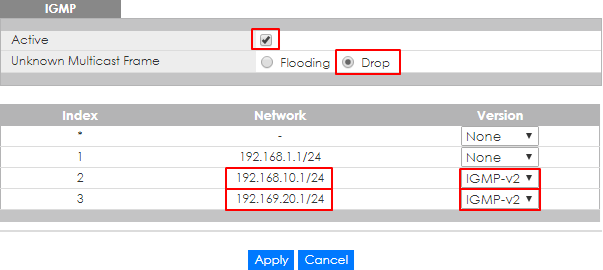

3. Configure el enrutamiento IGMP:

Acceda a la interfaz gráfica de usuario web y vaya a:

 Menú > Aplicación IP > IGMP

A continuación, marque la casilla «Activo» y seleccione VLAN10 y VLAN20 como IGMP-v2. Seleccione «Trama de multidifusión desconocida» como«Descartar». Haga clic en «Aplicar».






3.Comprueba el resultado

  • Reproduzca la transmisión en MediaServer utilizando la dirección IP de multidifusión 239.1.1.2.
  • Haga que el PC envíe un mensaje IGMP de unión para 239.1.1.2.
  • Vaya a Menú > Aplicación avanzada > Multicast > Multicast IPv4. El PC conectado al puerto 10 se une al grupo de multicast 239.1.1.2.





4.¿Qué podría salir mal?

El Switch-2 (enrutador IGMP) debe contener tanto la VLAN del servidor multimedia (VLAN20) como la del PC (cliente) (VLAN10) para que el flujo IGMP se pueda enrutar correctamente.
Si el cliente no recibe el flujo, compruebe la configuración de la VLAN.







1) Configure el enrutamiento de multidifusión IGMP (a través de la interfaz gráfica de usuario heredada)

1.Configure Switch-1

  1. Configure la VLAN10 en Switch-1. (Consulte el tema: 2.1 Cómo configurar el switch para separar el tráfico entre departamentos)

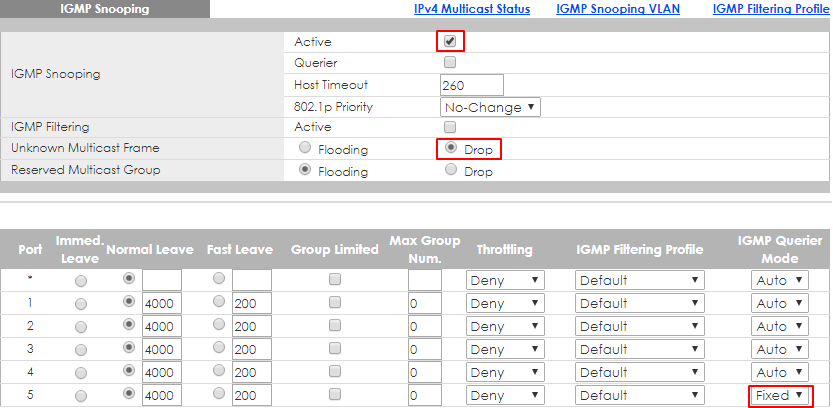

  2. Configure el snooping IGMP: Acceda a la interfaz gráfica de usuario web y vaya a Menú > Aplicación avanzada > Multidifusión > Multidifusión IPv4 > Snooping IGMP. Marque la casilla «Activo» y seleccione «Descartar» para las tramas de multidifusión desconocidas. Seleccione el puerto 5 como fijo. Haga clic en «Aplicar».







2.Configurar Switch-2

  1. Configure las VLAN 10 y VLAN 20 en Switch-2. Consulte el tema: 1 Cómo configurar el switch para separar el tráfico entre departamentos.

  2. Configure las direcciones IP para Switch tanto en VLAN10 como en VLAN20 tal y como se muestra en el tema: 1.1 Cómo cambiar la dirección IP de gestión de switch para evitar acceder al dispositivo equivocado.

  3. Configure el enrutamiento IGMP: Acceda a la interfaz gráfica de usuario web y vaya a Menú > Aplicación IP > IGMP. Marque la casilla «Activo» y seleccione VLAN10 y VLAN20 como IGMP-v2. Seleccione«Descartar»para «Trama de multidifusión desconocida». Haga clic en «Aplicar».





3.Compruebe el resultado

  • Reproduzca la transmisión en MediaServer utilizando la dirección IP de multidifusión 239.1.1.2.
  • Haga que el PC envíe un mensaje IGMP de unión para 239.1.1.2.
  • Vaya a Menú > Aplicación avanzada > Multicast > Multicast IPv4. El PC conectado al puerto 10 se une al grupo de multicast 239.1.1.2.





4.¿Qué podría salir mal?

El Switch-2 (enrutador IGMP) debe contener tanto la VLAN del servidor multimedia (VLAN20) como la del PC (cliente) (VLAN10) para que el flujo IGMP se pueda enrutar correctamente.
Si el cliente no recibe el flujo, compruebe la configuración de la VLAN.
