Conmutador de red - Configure VLAN para separar el tráfico entre departamentos

Este ejemplo demuestra cómo configurar el conmutador para hacer que el tráfico separado entre los departamentos.
Utilizando VLAN estática, los hosts que accedan a la misma VLAN sólo podrán comunicarse entre sí.

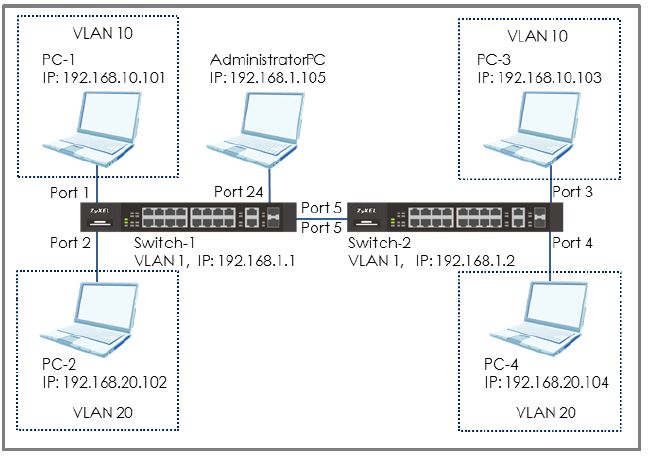

Configurar VLAN para separar el tráfico entre departamentos

Configurar Switch-1

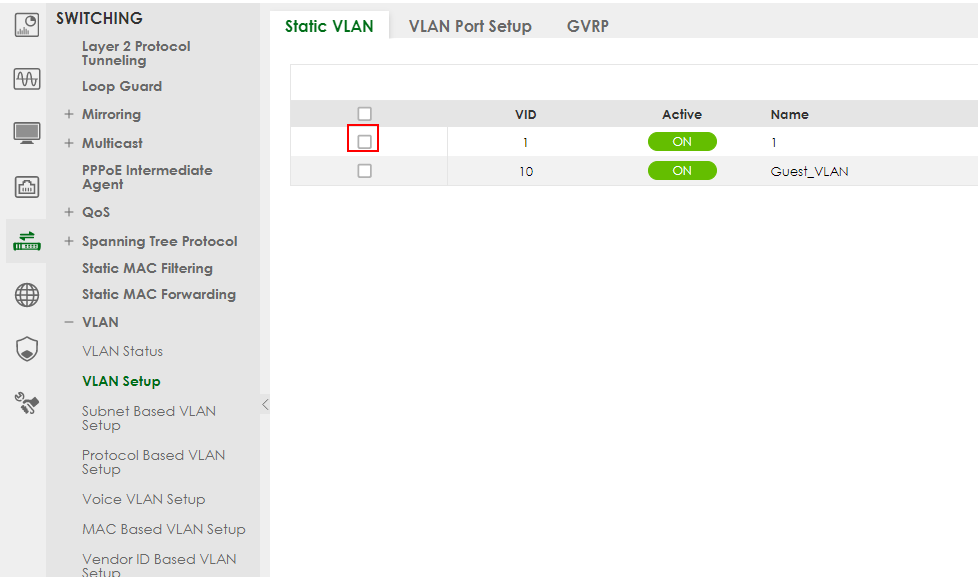

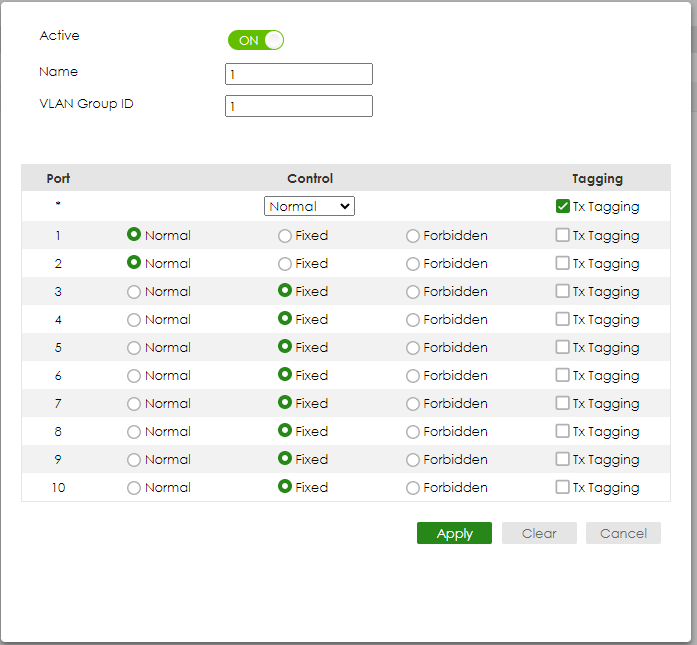

1. Configure VLAN1 en Switch-1:
Port 1, 2 as Normal (Prevent VLAN1 broadcast packets to port 1, 2). Entre en la GUI web y vaya a

SWITCHING > VLAN > VLAN Setup > Static VLAN

A continuación, seleccione VLAN1 (VID1) y haga clic en "Añadir/Editar":

Seleccione el puerto 1, 2 como Normal. Haga clic en "Añadir".

Cree la VLAN10 en Switch-1:
Entre en la GUI web y vaya a

SWITCHING > VLAN > VLAN Setup > Static VLAN

A continuación, haga clic en Añadir/Editar:

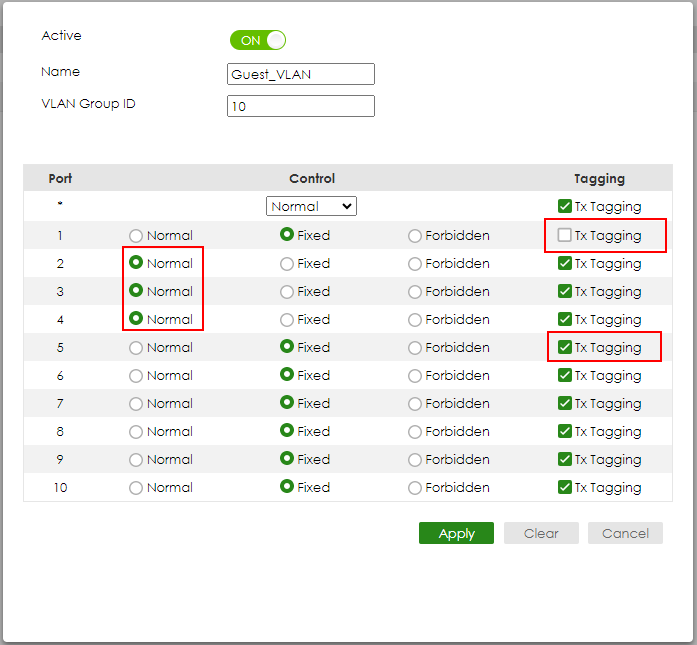

Marque "ACTIVE" Escriba el Nombre y VLAN Group ID=10. Seleccione el puerto 1, 5 como Fijo y desmarque Tx Tagging(Untagged) en el puerto 1 y marque Tx Tagging(Tagged) en el puerto 5. Haga clic en "Aplicar".

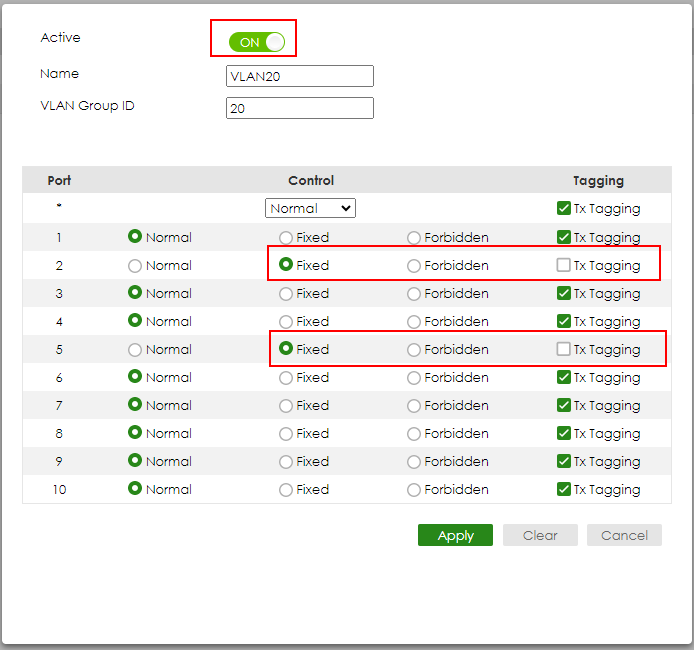

Cree la VLAN20 en Switch-1:
Entre en la GUI web y vaya a

SWITCHING > VLAN > VLAN Setup

Haga clic en Añadir/Editar.

Luego marque "ACTIVE" Escriba el Nombre y VLAN Group ID=20. Seleccione el puerto 2, 5 como Fijo y desmarque Tx Tagging(Untagged) en el puerto 2 y marque Tx Tagging(Tagged) en el puerto 5. Haga clic en "Aplicar".

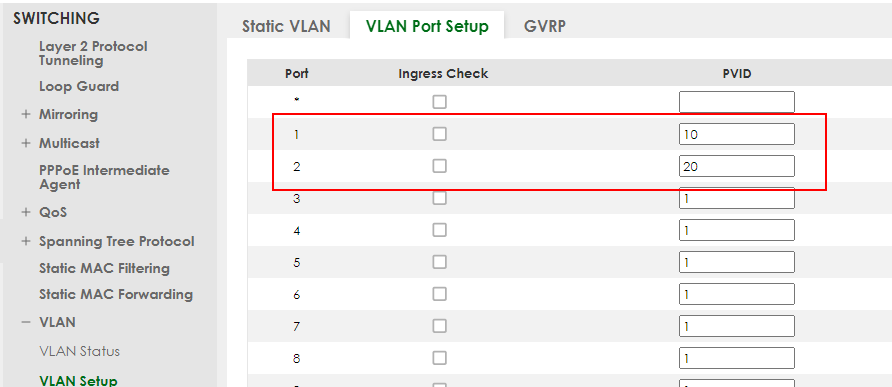

Configure el PVID en Switch-1:
Ir a:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Configure el puerto 1 como PVID=10 (VLAN 10) y el puerto 2 como PVID=20 (VLAN 20).

Configure el conmutador 2

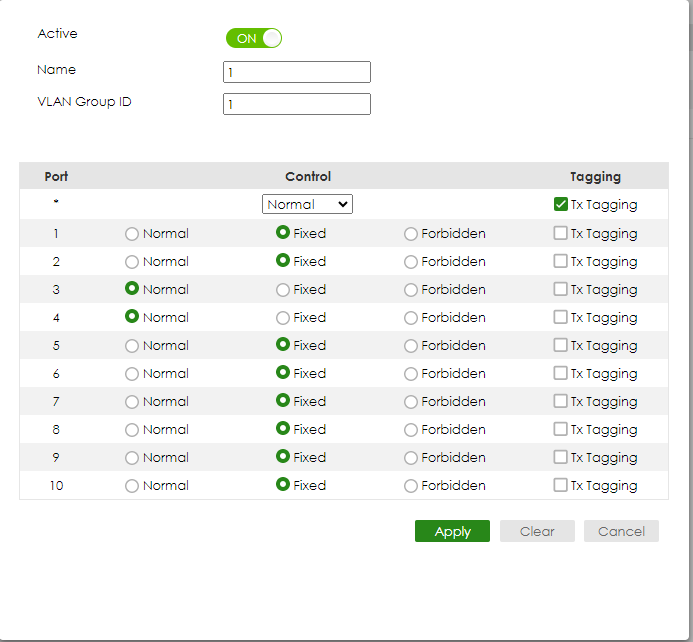

Configure la VLAN1 en el Switch-2:
Puerto 3, 4 como puerto Normal (esto evita que la VLAN1 difunda paquetes al puerto 3, 4). Entre en la GUI web y vaya a

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

Seleccione el puerto 3, 4 como Normal.
Haga clic en "Añadir".

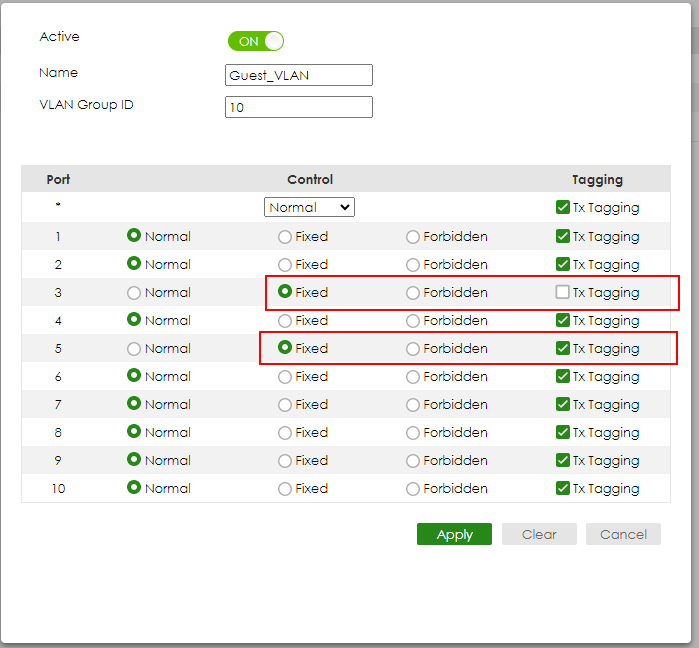

Crear VLAN10 en Switch-2:
Entre en la GUI web y vaya a:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Marque la casilla "ACTIVE" Escriba el Nombre y VLAN Group ID=10.
Seleccione los puertos 3, 5 como fijos y desmarque Tx Tagging(Untagged) en el puerto 3 y marque Tx Tagging(Tagged) en el puerto
Haga clic en "Aplicar".

Crear VLAN20 en Switch-2:
Entre en la GUI web y vaya a:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

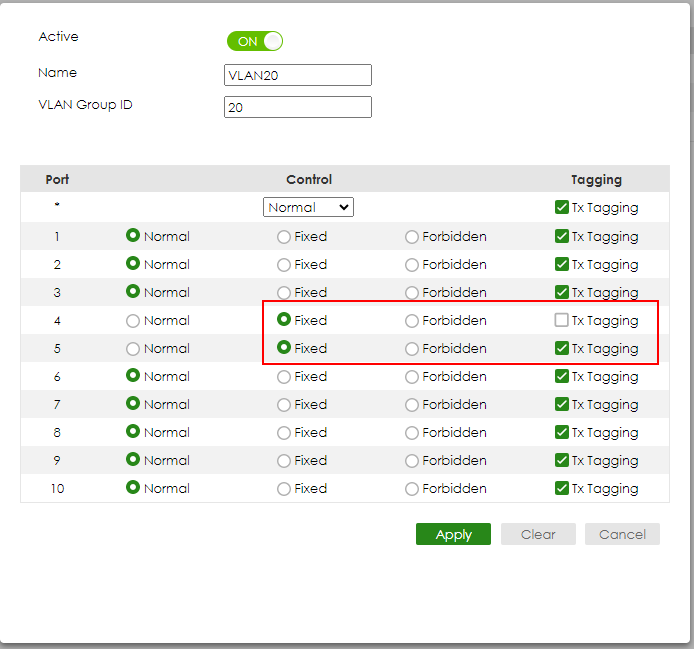

Marque la casilla "ACTIVE" Escriba el Nombre y VLAN Group ID=20. Seleccione los puertos 4, 5 como fijos y desmarque Tx Tagging(Untagged) en el puerto 4 y marque Tx Tagging(Tagged) en el puerto
Haga clic en "Aplicar".

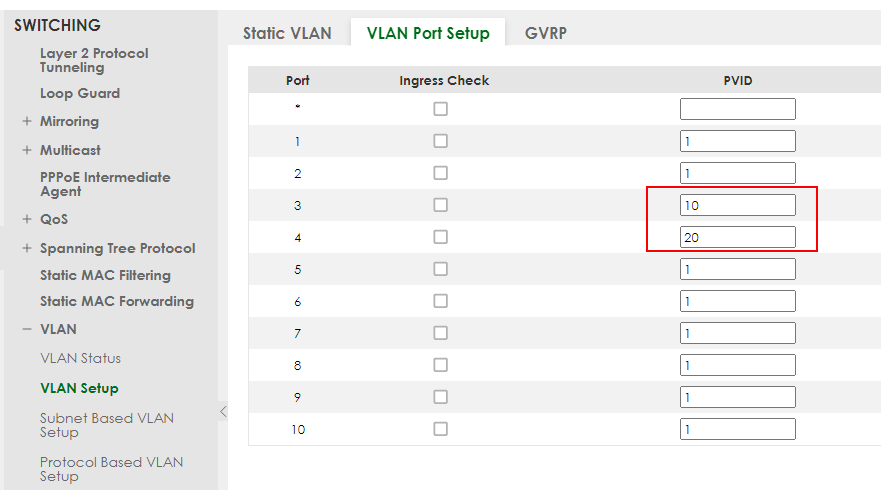

Configure el PVID en Switch-2:

Ir a:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Configure el puerto 3 como PVID=10 (VLAN 10) y el puerto 4 como PVID=20.

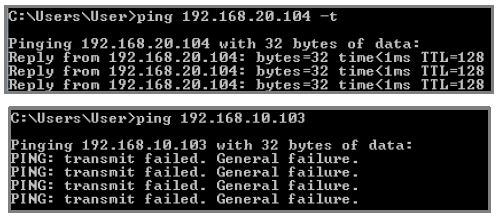

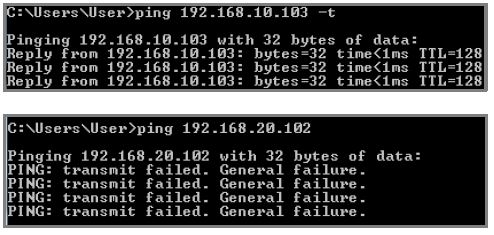

Pruebe el resultado

• El PC en la misma VLAN puede hacer ping a cada PC-1 puede hacer ping a PC-3 con éxito, pero PC-1 no puede hacer ping a PC-2.

• PC-2 puede hacer ping a PC-4 con éxito, pero PC-2 no puede hacer ping a PC-3.
