El artículo explica cómo configurar la agregación de enlaces (LAG) en un switch, detallando las diferencias entre LAG estático y LACP (Protocolo de control de agregación de enlaces). LAG combina dos o más puertos para aumentar la capacidad y la fiabilidad. LAG estático requiere una configuración manual en ambos extremos, mientras que LACP permite la negociación automática mediante paquetes de control. El artículo describe las ventajas y los inconvenientes de cada método, como la ausencia de carga de CPU en el LAG estático y la capacidad de LACP para detectar fallos en los enlaces. Ofrece una guía paso a paso sobre la configuración de LAG, que incluye la comprobación del estado de los puertos, la verificación de que el control de bucles esté inactivo y la configuración de la agregación de enlaces a través del menú de ajustes del switch.
¿Qué es la agregación de enlaces (LAG)?
La agregación de enlaces (LAG) es una técnica que combina varios puertos de red en un único enlace lógico para aumentar el ancho de banda global y mejorar la fiabilidad de la red. Este proceso se puede implementar de dos formas principales: agregación de enlaces estática y protocolo de control de agregación de enlaces (LACP).
Agregación de enlaces estática
La agregación de enlaces estática implica configurar manualmente dos o más puertos para que funcionen como un único canal lógico. Esta configuración requiere una configuración cuidadosa en ambos extremos (por ejemplo, switches o servidores) para garantizar que ambos lados del enlace tengan configuraciones de troncales estáticas idénticas. El resultado es un puerto lógico que proporciona un ancho de banda combinado que es la suma de los puertos individuales.
Ventajas de la agregación de enlaces estática:
- Agrupa de dos a ocho puertos en un único enlace virtual, lo que mejora el rendimiento.
- Aumenta la fiabilidad de la red y la redundancia entre los dispositivos conectados.
Protocolo de control de agregación de enlaces (LACP)
LACP es un protocolo estandarizado definido en la especificación IEEE 802.3ad. Permite agrupar automáticamente varios puertos físicos en un único enlace lógico, utilizando paquetes LACP para gestionar la conexión.
Con LACP, varios puertos se conectan para formar un grupo de agregación de enlaces (LAG) con un ancho de banda igual a la suma de los puertos agregados. El protocolo no solo automatiza el proceso de negociación para la agregación de puertos, sino que también incluye mecanismos para supervisar el estado del enlace. En caso de fallo de una línea, LACP puede eliminar automáticamente la línea defectuosa de la agregación, garantizando el funcionamiento continuo.
Ventajas de LACP:
- Permite la negociación automática entre switches mediante el envío de paquetes LACP.
- Supervisa la integridad de la línea para detectar fallos, incluso si el fallo no está directamente relacionado con el LAG, y puede eliminar del grupo los enlaces que no funcionan correctamente.
- Maximiza la utilización del ancho de banda disponible entre switches y otros dispositivos de red.
- Facilita el equilibrio de carga entre varios puertos, optimizando el rendimiento general de la red.
Conclusión
La agregación de enlaces es una técnica fundamental para mejorar la capacidad y la fiabilidad de la red. Ya sea mediante configuraciones estáticas o el LACP, más dinámico, la combinación de varios puertos en un único enlace lógico mejora de forma efectiva el rendimiento de datos y la resistencia frente a fallos en puertos individuales. A medida que las redes siguen evolucionando, comprender e implementar el LAG puede reforzar significativamente el rendimiento y la fiabilidad de la red.
| Tipo | Trunk estático | LACP |
| Mecanismo | Enlace estático sin negociación de paquetes | Negociado dinámicamente mediante paquetes LACP |
| Ventajas | Sin carga de CPU | Detecta fallos de enlace sin que se produzca ninguna caída física del enlace |
| Contras | No puede detectar fallos de enlace | Mayor carga de la CPU debido al control de los paquetes |
Configurar la agregación de enlaces (LAG)
NOTA: ¡Primero configura, luego conecta!
Se recomienda encarecidamente no conectar los puertos LACP antes de configurar LACP; de lo contrario, la red podría sufrir bucles. Sin embargo, si RSTP ya está habilitado en ambos switch, puede conectar los puertos antes de completar la configuración de LACP. Si el switch no recibe paquetes de sondeo LACP, los puertos serán bloqueados por RSTP y no se producirá ningún bucle. Por el contrario, al utilizar un tronco estático, aún pueden producirse bucles porque no se intercambian paquetes de negociación LACP.
Compruebe lo siguiente antes de comenzar
Compruebe lo siguiente:

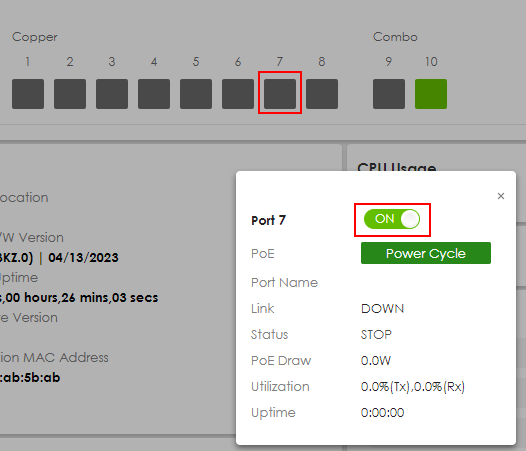

- Compruebe el estado del puerto, en este caso el puerto 7/8:
Además, asegúrese de que los puertos estén habilitados:

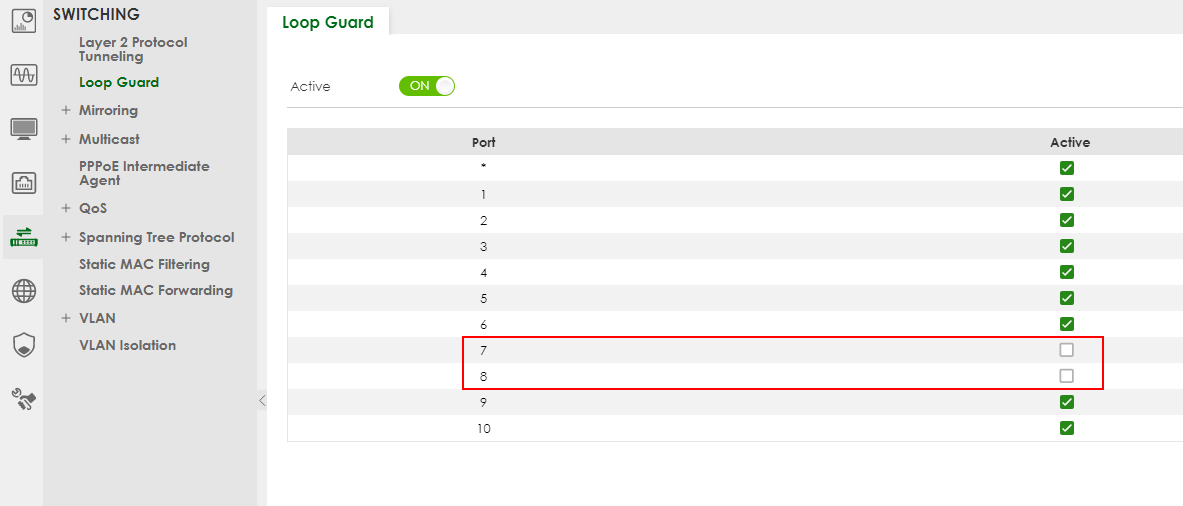

A continuación, compruebe que la protección contra bucles no esté activa en estos puertos. Vaya a:
SWITCHING > Loop Guard
A continuación, pulsa «Aplicar»

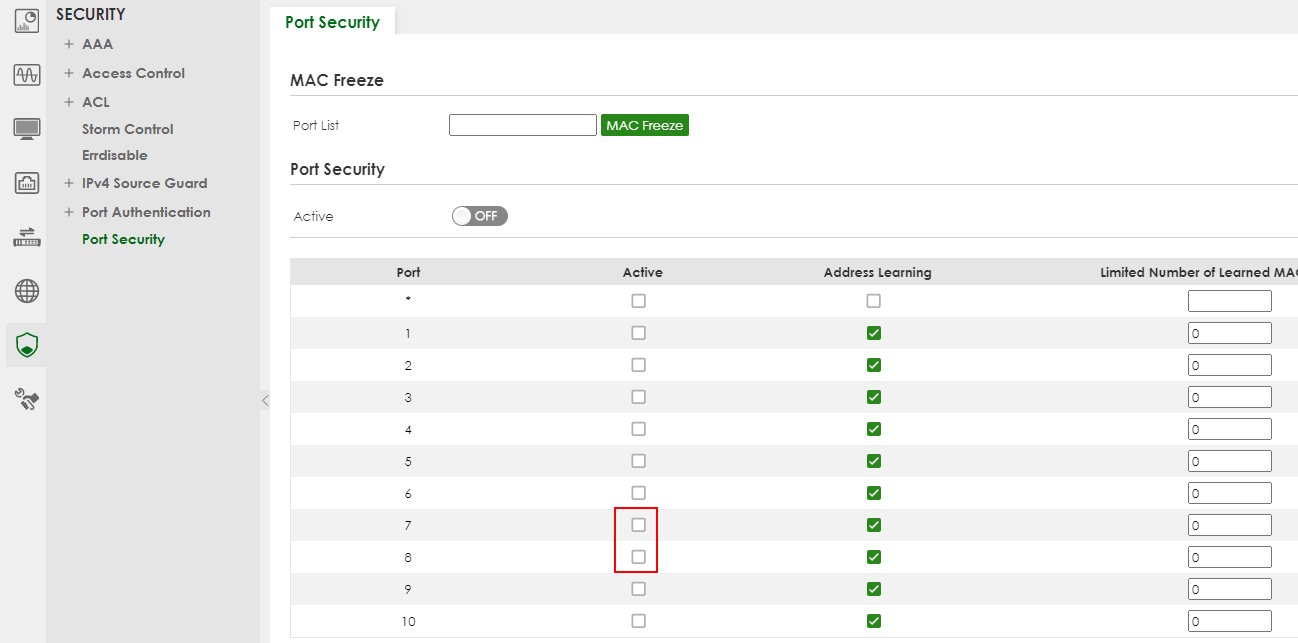

Comprueba que la seguridad de los puertos esté desactivada en los puertos necesarios navegando a:
SECURITY > Port Security
Ahora ya podemos empezar a configurar la agregación de enlaces.
Agregación de enlaces

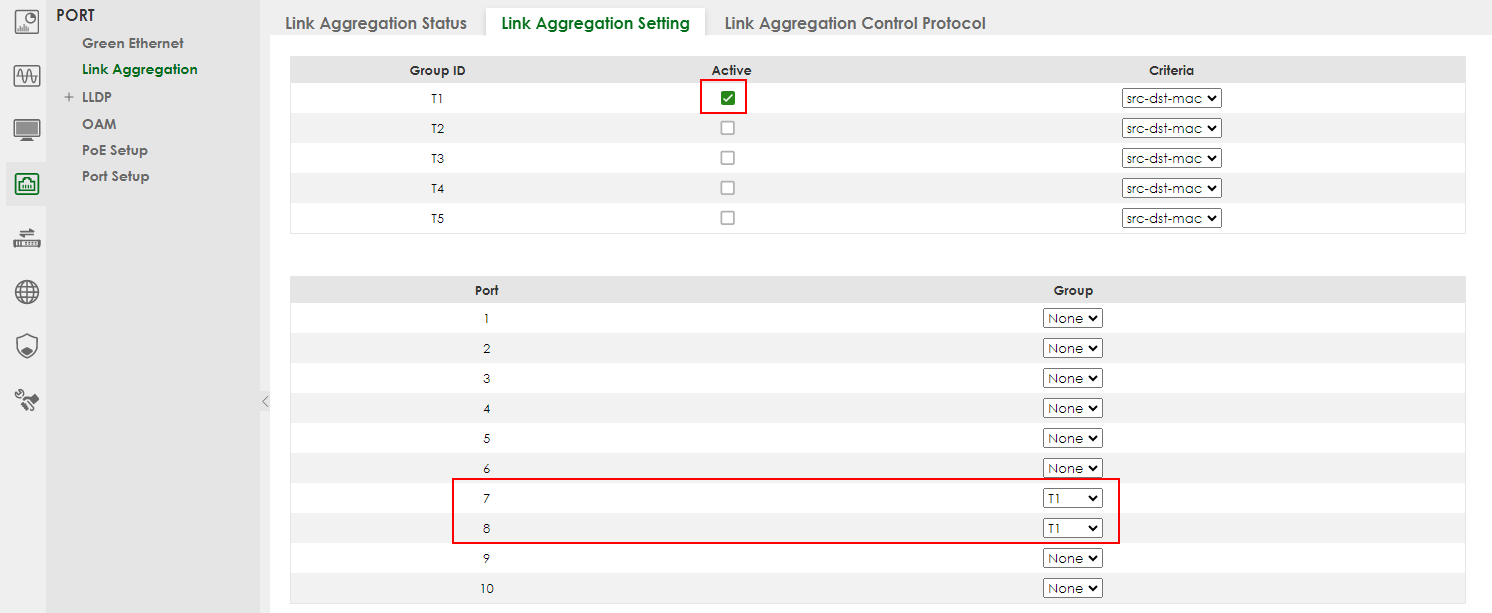

Ahora podemos empezar a configurar la agregación de enlaces navegando hasta:
PORT > Link Aggregation > Link Aggregation Setting

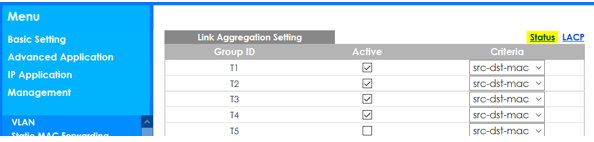

Active el ID de grupo que desee utilizar y seleccione el mismo grupo en los puertos que desee agregar.
Información: src-dst-mac para distribuir el tráfico basándose en una combinación de las direcciones MAC de origen y destino del paquete.
Seleccione los puertos que debe utilizar (aquí) T4:
Desplácese hacia abajo y aplique la configuración.
Ahora los puertos 7 y 8 están agrupados en una agregación de enlaces.
No olvides guardar la configuración: Switch Configuración perdida tras un corte de corriente o un problema de reinicio
Verificar los resultados

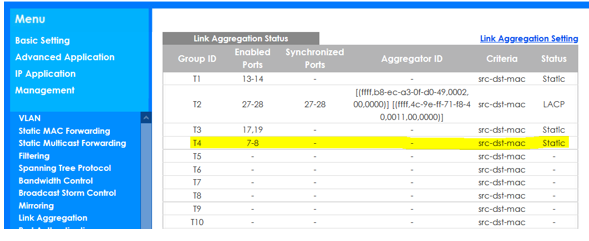

Puede volver a comprobarlo, vuelva a «Status»:
Y podrá ver que el Trunk está asignado a los puertos 7 y 8 y listo para usar.
