Cortafuegos de alta disponibilidad [HA Pro] - Reimplantación de dispositivos HA Pro

Configuración básica - Device HA Pro.

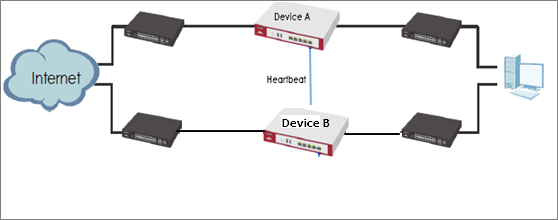

Topo (DeviceHA-Pro)

En Device HA Pro, se añade un "enlace heartbeat" para supervisar el estado de la interfaz y sincronizar la configuración.

El comportamiento del Device HA Pro incluye un enlace heartbeat para monitorizar el estado de la interfaz del dispositivo "activado". Si una de las interfaces monitorizadas está muerta o falla, el estado del dispositivo "pasivo" pasará a ser "activado".(Esto significa que sólo el estado de 1 dispositivo puede ser "activar" a la vez).

Enlace Heartbeat
El puerto heartbeat es un nuevo puerto físico del dispositivo (fijado en Firmware last Port del dispositivo HA-Pro compatible). Después de activar el dispositivo HA Pro, los dispositivos transmitirán paquetes multicast (UDP 694) para comprobar el estado de cada dispositivo. Cuando el dispositivo pasivo funcione correctamente, se encenderá la luz LED del sistema. Sólo puede encenderse el LED del puerto heartbeat.

La instalación básica la puede encontrar aquí: Instalación básica - Device HA Pro

Antes de volver a instalar HA-Pro

(1) Transfiera todas las licencias al dispositivo primario. Esto ayuda a evitar que el sistema vuelva a contar licencias cada vez.
(2) Active la función de comprobación de conectividad en las interfaces supervisadas. Cuando una interfaz no reciba ninguna respuesta del servidor remoto durante un cierto periodo de tiempo, el dispositivo considerará el estado de la interfaz como fallo. A continuación, la función Device HA Pro cambiará el estado de la interfaz.

1. Haga una copia de seguridad de la configuración actual del DispositivoA (Activo ).
2. Asegúrese de que el DispositivoB (Pasivo ) se restablece a la configuración predeterminada.
3. En el Dispositivo B, la versión de firmware en ejecución debe ser la misma que la del Dispositivo A.
4. En el Dispositivo B, la partición del firmware en ejecución debe estar en la misma posición que en el Dispositivo A.

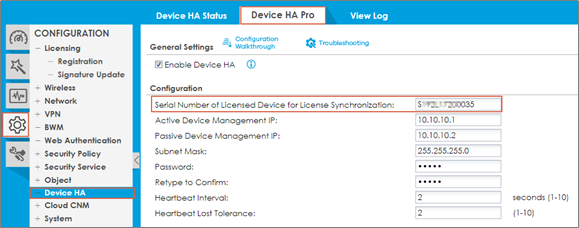

5. Confirme que se ha introducido el número de serie del dispositivo A en la página HA-Pro.

Vaya a Configuración> Dispositivo HA>DispositivoHA-Pro

A continuación, Progress configure los ajustes de HA

Nota La IP de gestión del dispositivo y las subredes locales no pueden ser las mismas.

Despliegue del primer dispositivo

• Configure los ajustes de HA Pro (IP de gestión, interfaz de monitorización, licencia)
• En línea como dispositivo Activo

4. Despliegue del segundo dispositivo

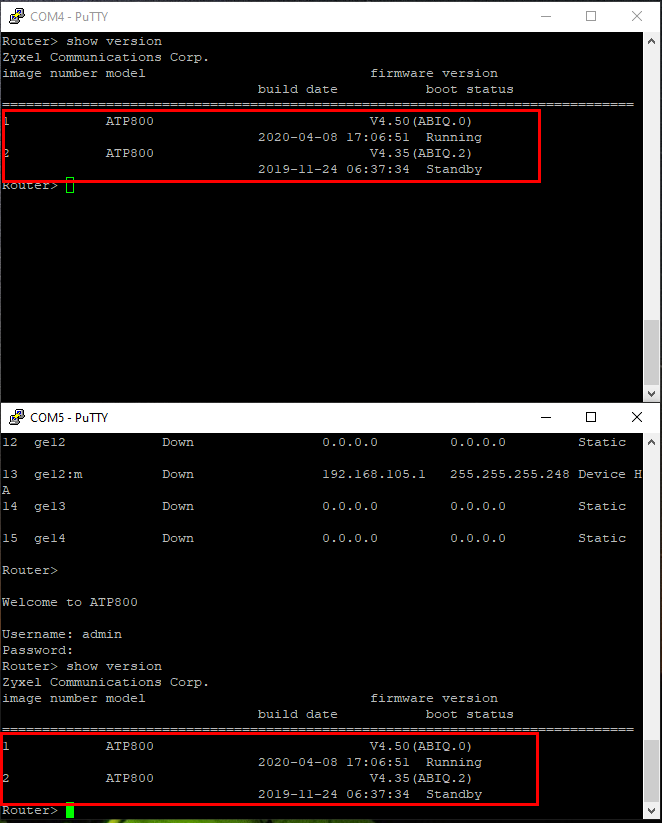

• La versión del firmware en ejecución debe ser la misma que la del primer dispositivo.
• La partición del firmware en ejecución debe estar en la misma posición que la del primer dispositivo.

La partición en ejecución del primer dispositivo es la partición 1, entonces la partición en ejecución del segundo dispositivo debe ser la partición 1.

• Configure los ajustes de HA-pro en la GUI (sólo 2 botones)

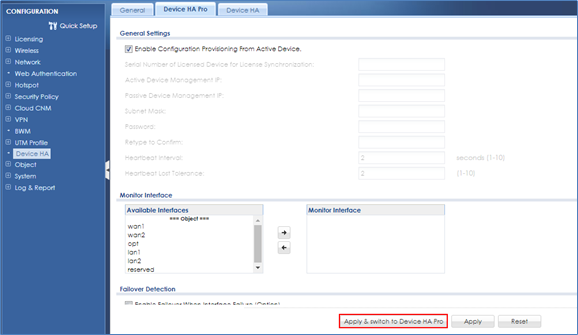

En el dispositivo pasivo primero:

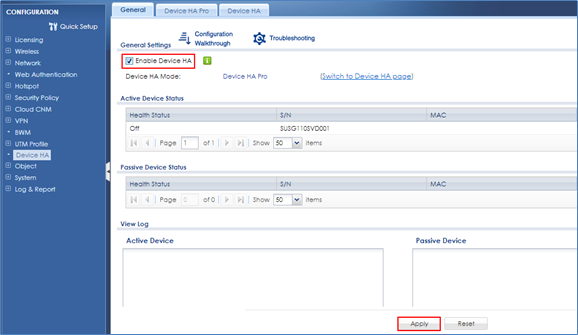

En el segundo dispositivo activo:

Conecte la consola en ambos dispositivos

• Conecte el enlace del puerto heartbeat y espere a la sincronización completa.

Nota: la primera vez que se sincroniza la configuración completa tarda un poco (más de 10 minutos).

Cómo comprobar si la sincronización completa ha finalizado sin problemas,

En la consola del dispositivo pasivo, verá el puerto físico (el PC conectado)

^1er down: después de habilitar el dispositivo HA-pro

^1º arriba: se empieza a aplicar la sincronización de la configuración desde el dispositivo activo

^2º abajo: casi terminada la sincronización

A continuación, puede ir a la consola del dispositivo activo para escribir CLI

# show device-ha2 passive device-status

Hasta obtener la información del dispositivo pasivo.

A continuación, volver a la consola del dispositivo pasivo para escribir CLI

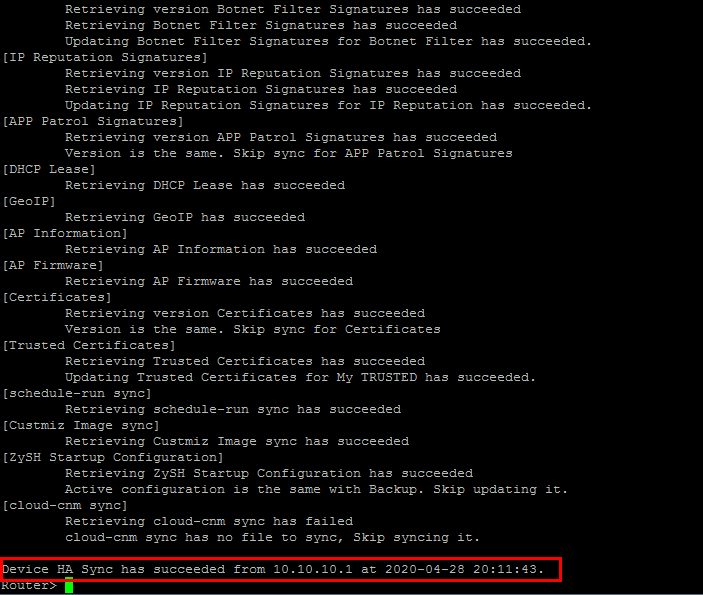

# show device-ha2 sync summary

Es muy importante que el estado de [ZySH Startup Configuration] sea correcto sin ningún problema y la última línea el estado de Device HA Sync también correcto.

Precaución:

En caso de fallo, desconecte todos los enlaces. A continuación, restablezca el dispositivo a los valores predeterminados de fábrica y vuelva a intentarlo.

No copie el archivo de configuración del primer dispositivo y lo cargue en el segundo para desplegarlo.

• Conecte el resto de los enlaces

Prueba de conmutación por error

Puede utilizar la depuración CLI en el dispositivo activo para simular la caída de la interfaz.

De este modo se activará la conmutación por error al dispositivo pasivo.

# debug device-ha2 send linkdown

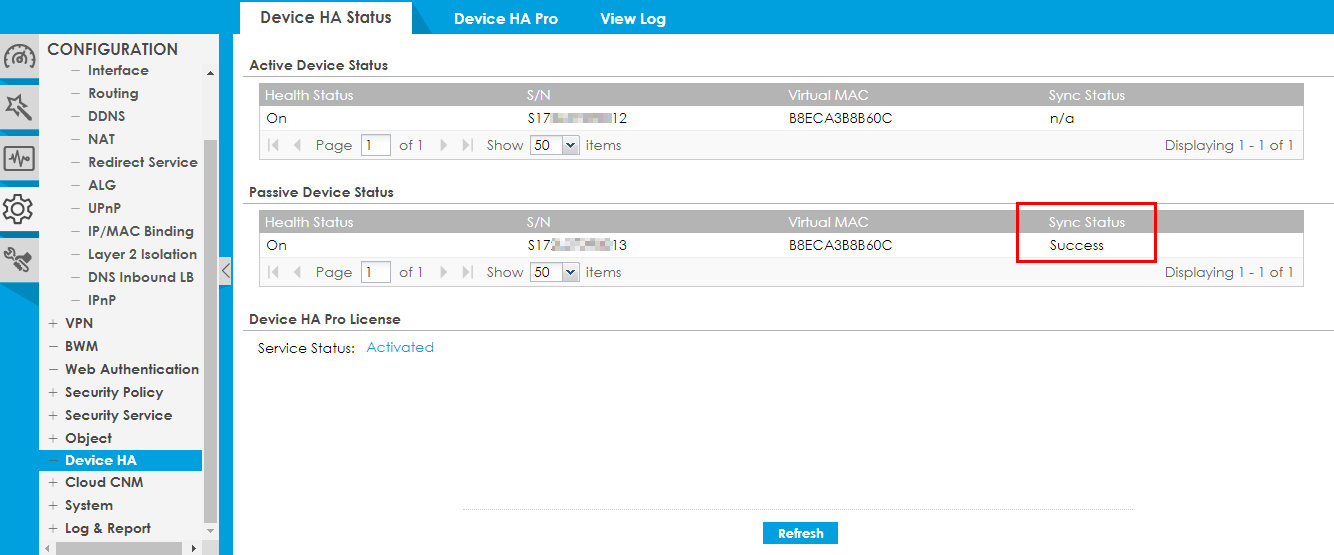

Comprobación del estado de sincronización a través de la Interfaz Web:

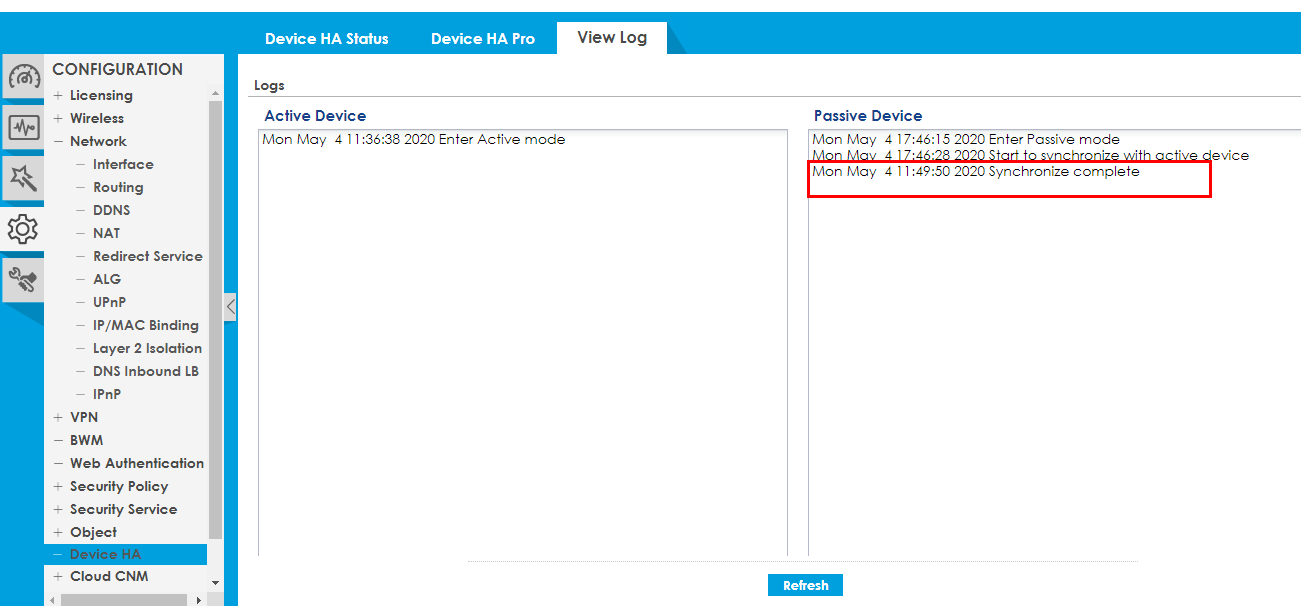

CONFIGURATION > Device HA > View log debe estar Synchronize complete.

O comprobar a través de CLI: Compruebe el estado de sincronización de detalle en el dispositivo

show device-ha2 sync summary

Es muy importante que en la última entrada relativa al estado de la Sincronización HA del dispositivo se indique que se ha realizado correctamente.

Fallo de sincronización

Nota: Existen 2 métodos para forzar la sincronización completa de la configuración. Dependiendo de dónde la inicie, el comando variará.
En dispositivo Pasivo: Router# device-ha2 sync_from_active
En dispositivo Activo: Router# device-ha2 sync_to_passive

Al realizar una actualización de firmware, el dispositivo pasivo actualizará primero el firmware y luego se reiniciará.
Después de que el dispositivo pasivo se reinicie, realizará inmediatamente una sincronización completa de la configuración.
La sincronización fallará ya que el firmware del dispositivo pasivo es diferente del dispositivo activo.
Es un comportamiento normal y puede ignorar los registros de sincronización fallida en este caso.
