Conmutador de red - Configurar VLAN [Serie GS/XGS]

Esta guía paso a paso muestra cómo configurar VLAN con Zyxel GS / XGS Series Switch. Le mostraremos cómo agregar VLAN y cómo establecer diferentes configuraciones entre VLAN etiquetada y no etiquetada. Zyxel soporta diferentes tipos de VLAN, esta KB se basa en VLAN basada en etiquetas (802.1Q).

Guía paso a paso

Estos pasos le mostrarán cómo configurar una VLAN que separe el tráfico de invitados en su red, aquí como ejemplo VLAN10. Tenga en cuenta que este tutorial sólo cubre la configuración del switch.

1. Inicio de sesión

2. Añadir VLAN

3. Establecer PVID - para dispositivos que no soportan VLAN (VLAN-unaware)

4. Ejemplo CLI

5. Información más detallada

1. 1. Iniciar sesión en el switch

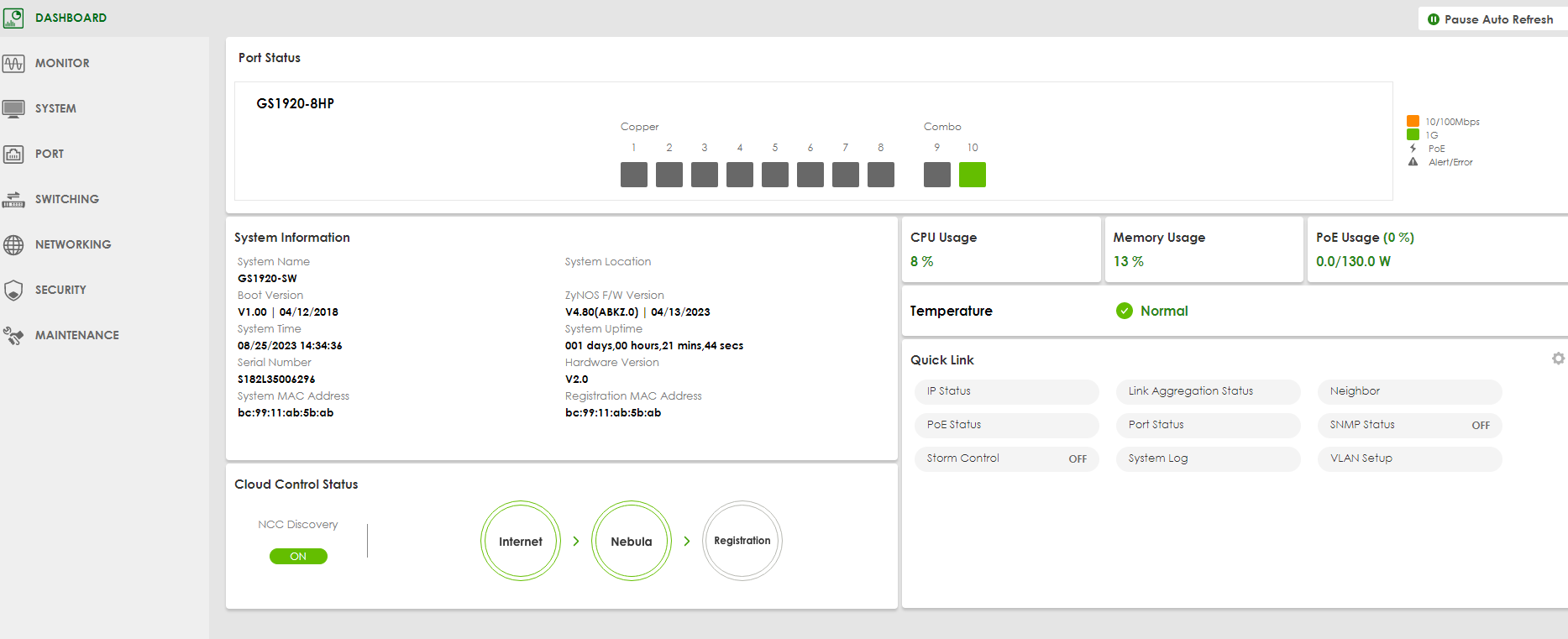

Por favor, inicie sesión en el Switch con la IP por defecto 192.168.1.1 e "Ignore" este mensaje, esto se puede cambiar más tarde.

Si tienes problemas, por favor mira este artículo:

Conmutador de red - Cambiar la dirección IP de gestión del conmutador [Primer inicio de sesión].

2. Añadir VLAN

Ir a:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

"Click" > VLAN Estática

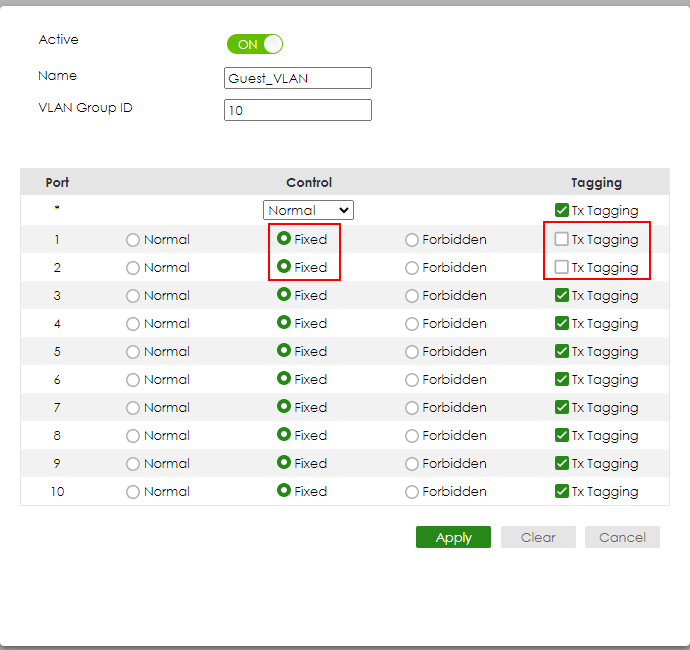

Añada Nombre, ID de VLAN, seleccione Control y Etiquetado.
Aquí configuramos todos los puertos como fijos y etiquetados, excepto el puerto 1-2, este puerto se utilizará para dispositivos que no pueden manejar VLAN (VLAN no consciente como un PC normal, se necesitará un PVID para este puerto) y todos los demás puertos para dispositivos que pueden VLAN-(VLAN-aware). Por último, haga "clic" en AÑADIR:

Normal: Hacer que el puerto se una a esta VLAN dinámicamente

Fijo: Hace que el puerto sea un miembro fijo de esta VLAN

Prohibido: Prohibir que el puerto se una a la VLAN

3. Establecer un PVID

Para dispositivos que no soportan VLAN (VLAN-unaware, como un PC normal).

En el ejemplo anterior, el puerto 1-2 no está configurado para Tx-Tagging. Este puerto sólo debería ser miembro de la VLAN10 y no de la VLAN1. Ir a:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

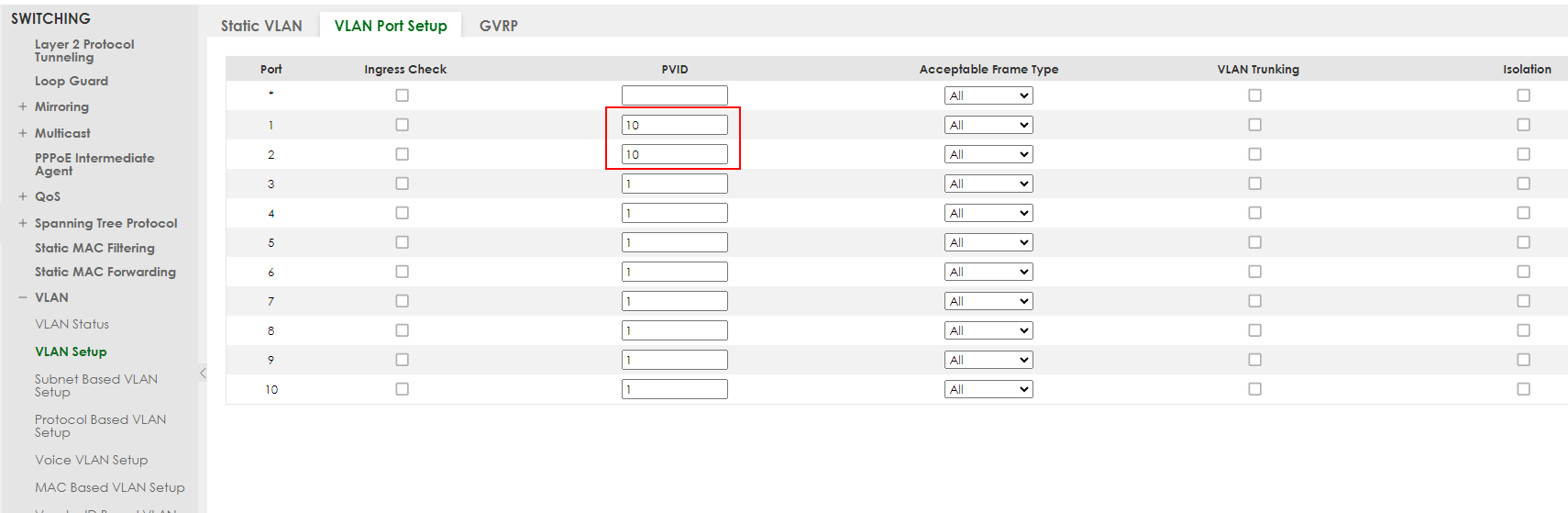

Establezca el puerto 1-2 en PVID 10 y aplique la configuración:

Puede encontrar más información sobre VLAN Trunking aquí.

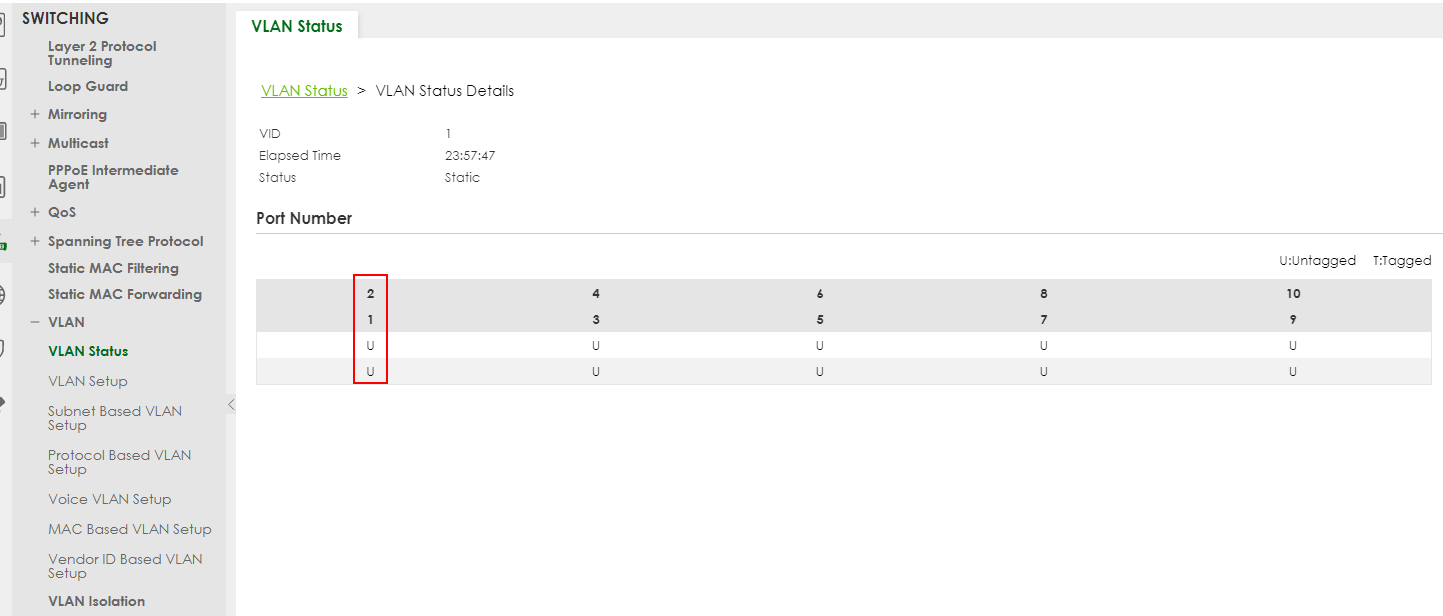

Ahora comprobamos (Ir a Aplicación Avanzada > VLAN > Estado) la VLAN1:

Aquí, nuestra VLAN1 también está sin etiquetar en el puerto 1,2 y sólo queremos una única VLAN sin etiquetar por puerto.

Entonces navegue de nuevo a

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

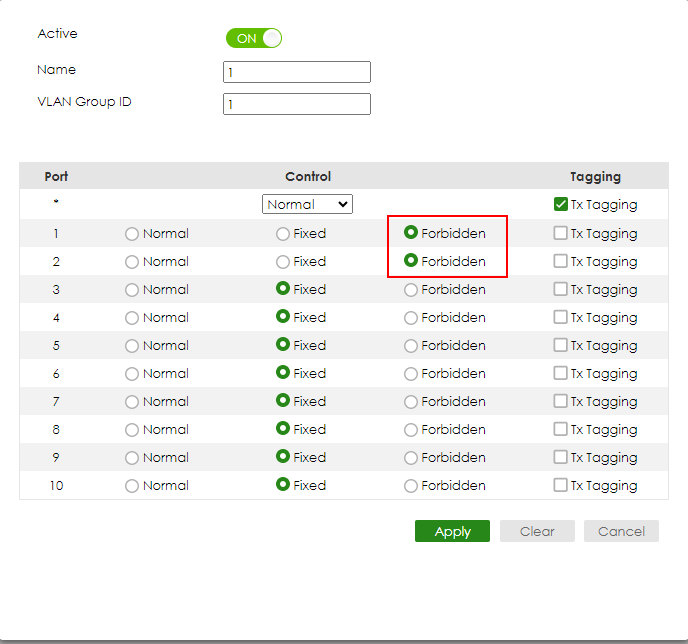

Luego seleccione la VLAN1, haga clic en "Añadir/Editar" y cambie Puerto1-2 a Prohibido y aplique:

¿Por qué necesitamos esto?

Un puerto sólo puede soportar una membresía no etiquetada pero múltiples membresías etiquetadas. En la configuración por defecto todos los puertos están sin etiquetar asignados a la VLAN1. Puede encontrar más información aquí.

Después de configurar el switch siempre debe guardar su nueva configuración en el switch.
De lo contrario, el switch perderá los cambios después de un reinicio.
La configuración del switch se pierde después de un apagón o un problema de ciclo de energía

4. Ejemplo de CLI

Ejemplo Configuración actual después de agregar VLAN (GS2220-28HP):

show running-config
; Product Name = GS2220-28HP
; Firmware Version = V4.70(ABRR.4) | 06/15/2021
no cloud center discovery
vlan 1
  name 1
  normal ""
  fixed 3-28
  forbidden 1-2
  untagged 1-28
  ip address default-management 192.168.1.11 255.255.255.0
exit
vlan 10
  name Guest
  normal ""
  fixed 1-28
  forbidden ""
  untagged 1-2
exit
igmp-snooping unknown-multicast-frame drop
igmp-snooping reserved-multicast-group drop
interface port-channel 1
  pvid 10
exit
interface port-channel 2
  pvid 10
exit
ip name-server 8.8.8.8 1.1.1.1
timesync server 1.pool.ntp.org
timesync ntp
pwr mode consumption



Más información

Si desea aprender / saber más acerca de nuestro diseño VLAN, por favor eche un vistazo aquí:

• VLANs - VLANs Etiquetadas vs. PVID (Ejemplo de Configuración VLAN Sin Etiquetar/Etiquetada en un GS22XX-Switch)
• VLANs - Una mirada más profunda a cómo funcionan
