Tässä artikkelissa näytetään, miten Zyxel Layer 3 -kytkimet, kuten GS2220, XS3800, XMG1930, XS1930, XGS2220 ja Dante AV System, määritetään. (Audio Video over IP)

Dante on AV-järjestelmien evoluutio, joka yhdistää kaikki aiemmat yhteystyypit yhdeksi. Dante tarjoaa huomattavasti paremman suorituskyvyn ja tekee näistä järjestelmistä samalla helppokäyttöisempiä, helpommin laajennettavia ja edullisempia ottaa käyttöön.

Sisällysluettelo

1.IGMP-konfigurointi
2.DiffServ DSCP:n käyttöönotto
3.Kytkimen konfigurointi (GS2220 ja XS3800)
4. Kytkimen konfigurointi (XMG1930,XS1930 ja XGS2220).

1. IGMP-konfigurointi

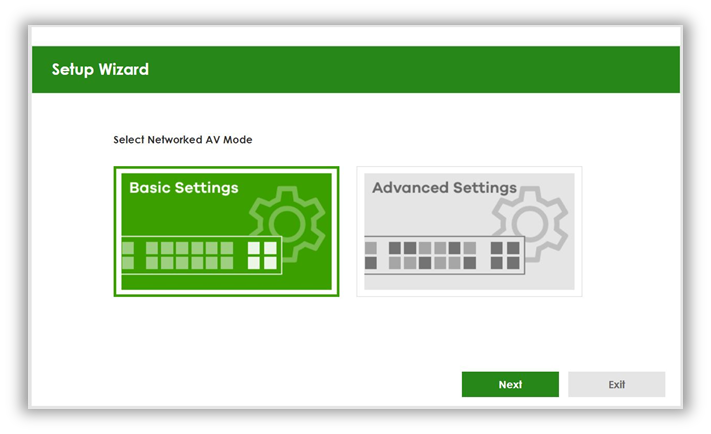

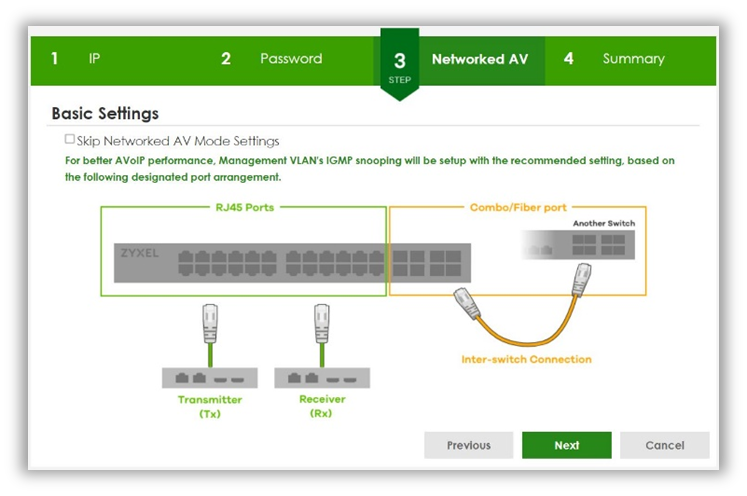

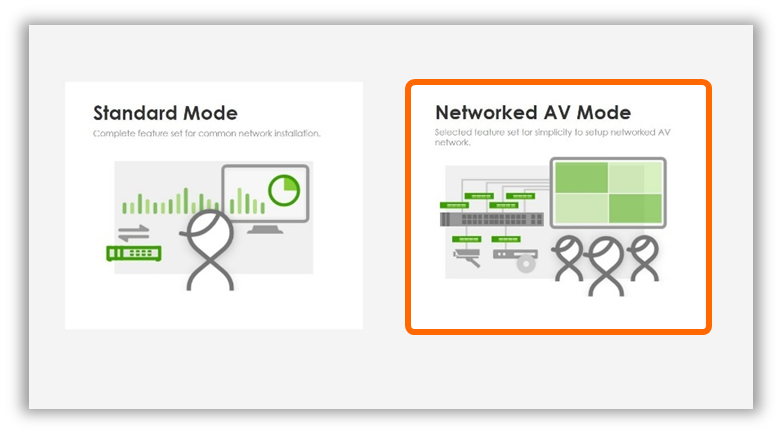

Siirry kytkimen WebGUI:hin ja valitse "Network AV Mode" -> "Basic Settings" ja paina "Next".

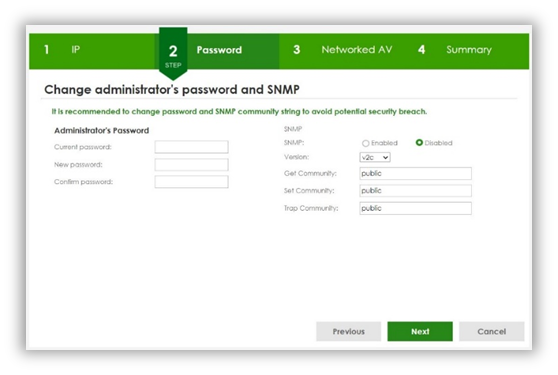

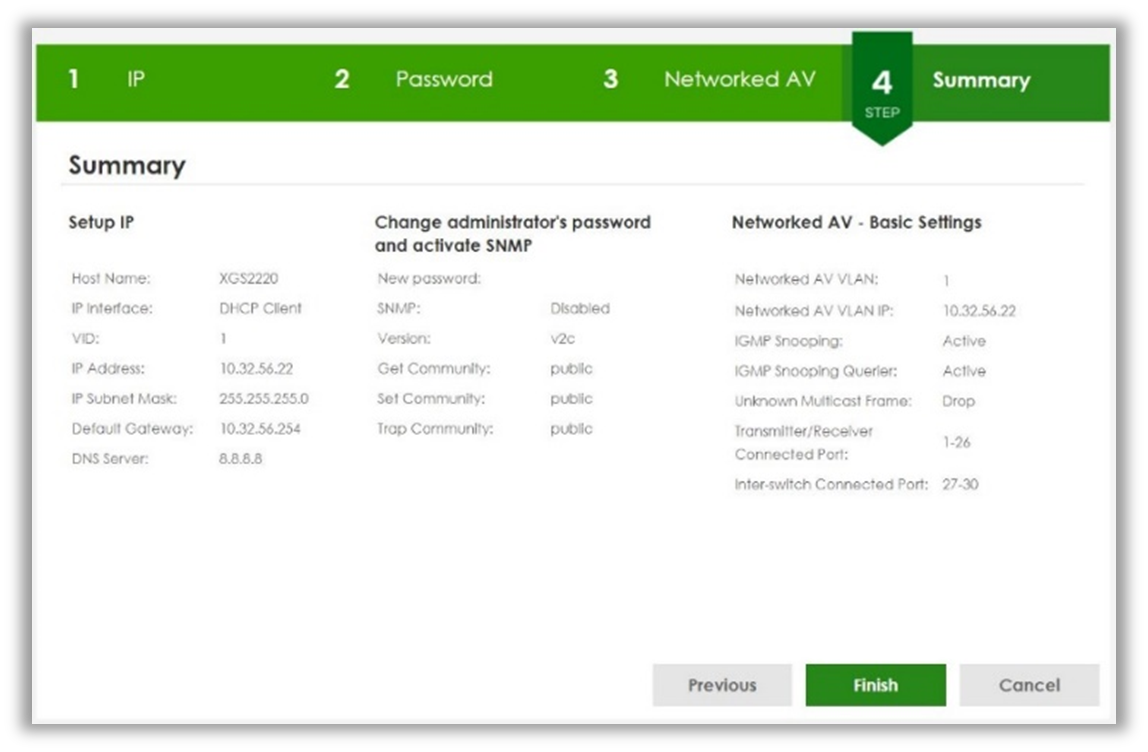

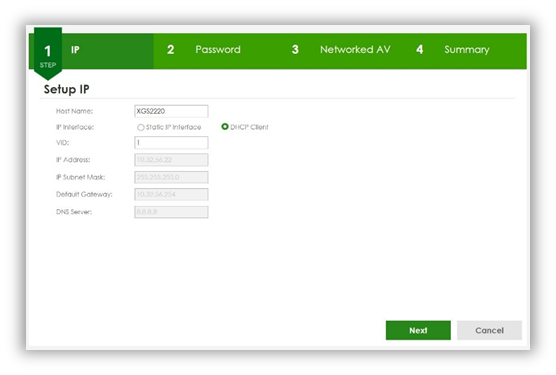

Suosittelemme vaihtamaan oletussalasanan monimutkaisempaan salasanaan. Jos aiot tehdä tämän myöhemmin, voit ohittaa "Salasana"- ja "IP"-asetukset painamalla "Seuraava", siirtyä kohtaan "Yhteenveto" ja painaa "Valmis"."

Dante Audio over IP -sovellus pyytää käyttämään DiffServ Qos -palvelua verkkokytkimessä liikenteen hallintaan, ja PTP-multicast-ryhmää käytetään synkronointikelloon äänen viiveongelmien välttämiseksi.

2. Ota DiffServ DSCP käyttöön

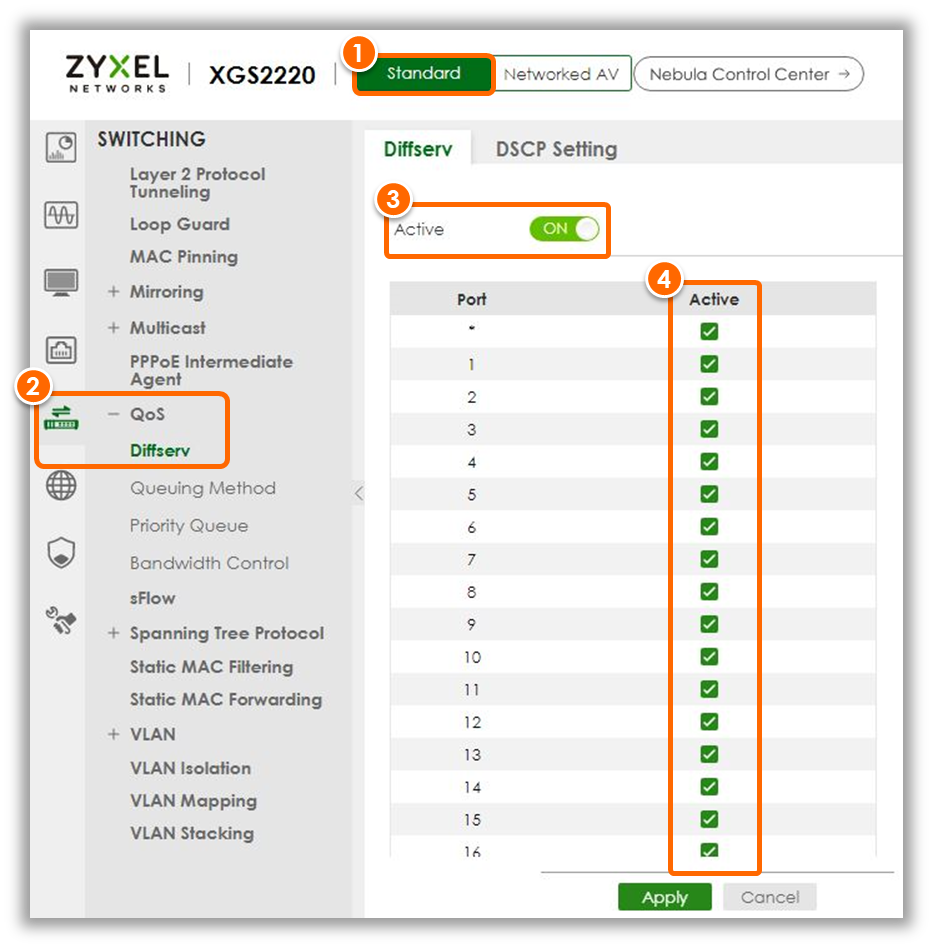

1. Siirry WebGUI:hin javalitse "Standard" -tila.

2. Valitse Switching > QoS > Diffserv

3. Diffserv-kytkin asentoon Aktiivinen

4. Aktiivinen Diffserv kaikille porteille

Tämän jälkeen ota muutokset käyttöön napsauttamalla "Apply"-painiketta.

3. Kytkimen kokoonpano (GS2220 ja XS3800)

Lisää staattinen monilähetys MAC:nmukaan

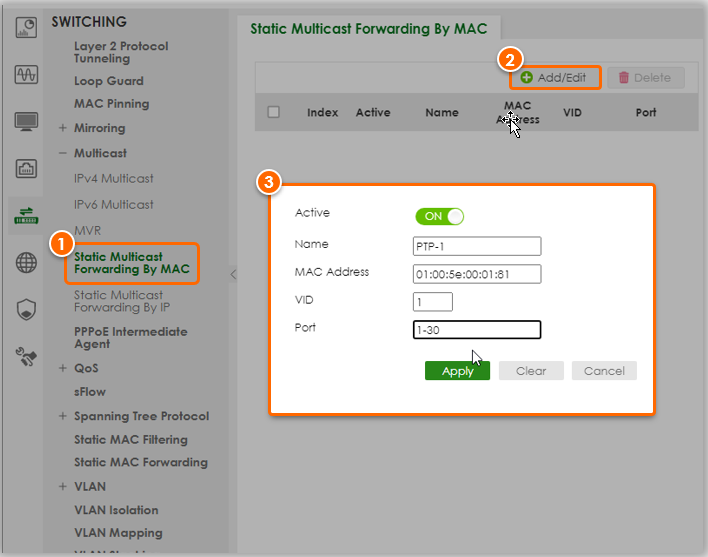

1. Siirry kohtaan Switching > Multicast > Static Multicast Forwarding by MAC (Kytkentä > Monilähetys > Static Multicast Forwarding by MAC).

2. Napsauta Add/Edit-painiketta lisätäksesi staattisen multicast-osoitteen.

3. Määritä PTP-multicast-osoite

• Aktiivinen: On
• MAC-osoite: Multicast-osoite
• VID: Audio-VLAN
• Portti: Kaikki portit

  Napsauta "Apply", jotta muutokset tulevat voimaan.

Luo PTP:n monilähetysosoitealue alla esitetyllä tavalla.

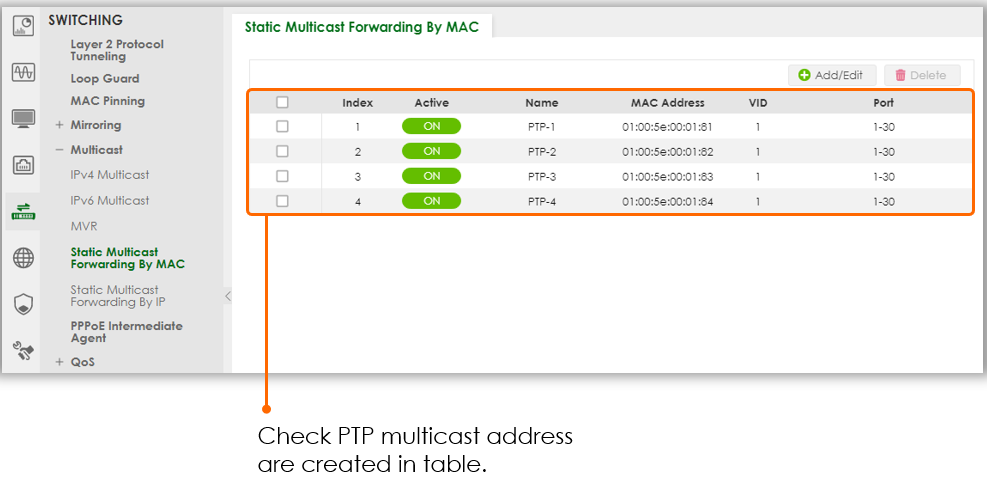

Tarkista asetus

4. Kytkimen konfigurointi (XMG1930, XS1930 ja XGS2220).

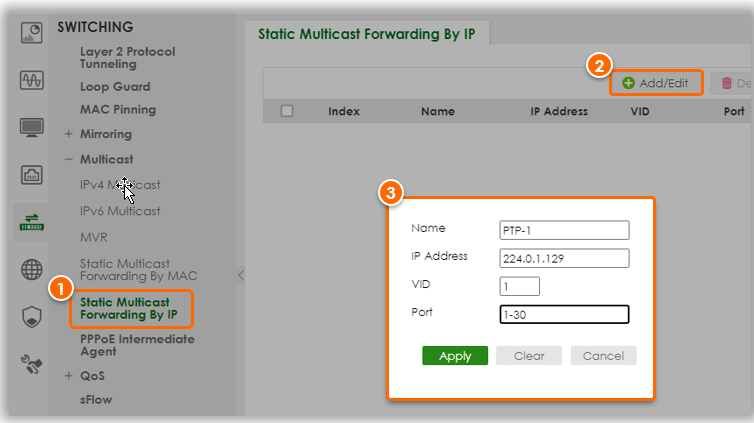

1. Siirry kohtaan Switching > Multicast > Static Multicast Forwarding by IP

2. Napsauta Add/Edit-painiketta lisätäksesi staattisia Multicast-osoitemerkintöjä.

3. Määritä PTP-multicast-osoite

• IP-osoite: Multicast IP-osoite
• VID: Audio-VLAN
• Portti: Kaikki portit

Napsauta "Apply", jotta muutokset tulevat voimaan.

Luo PTP:n monilähetysosoitealue alla esitetyllä tavalla.

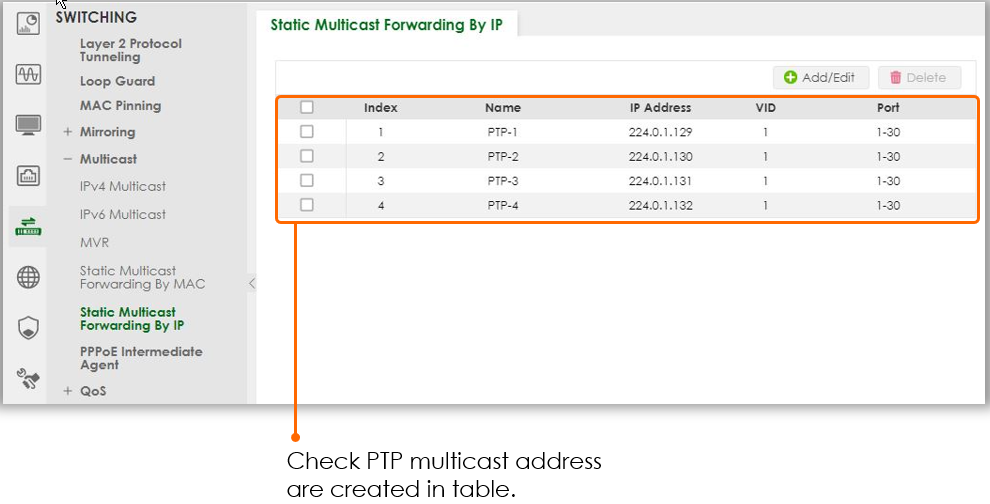

Tarkista asetus
