Esimerkki näyttää järjestelmänvalvojille, kuinka IGMP-reititys määritetään Zyxel Layer 3 switch -laitteessa. Tämä on tarpeen, kun multicast-asiakkaat ovat eri LAN- tai VLAN-verkossa kuin suoratoistopalvelin.

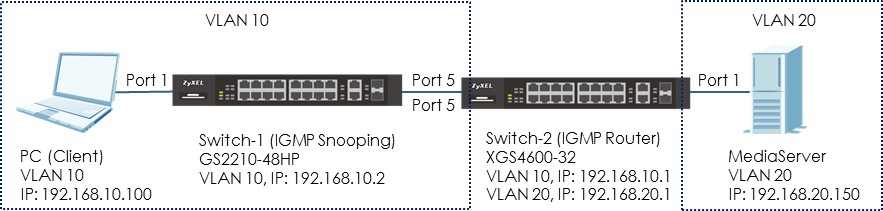

Määritä IGMP-reititys eri VLAN-verkkoissa oleville multicast-asiakkaille

1) Määritä IGMP-monilähetysreititys

1.Määritä Switch-1

1. Määritä VLAN10 laitteessa Switch-1. (Katso aihe: 2.1 Kuinka määrittää switch osastojen välisen liikenteen erottamiseksi)

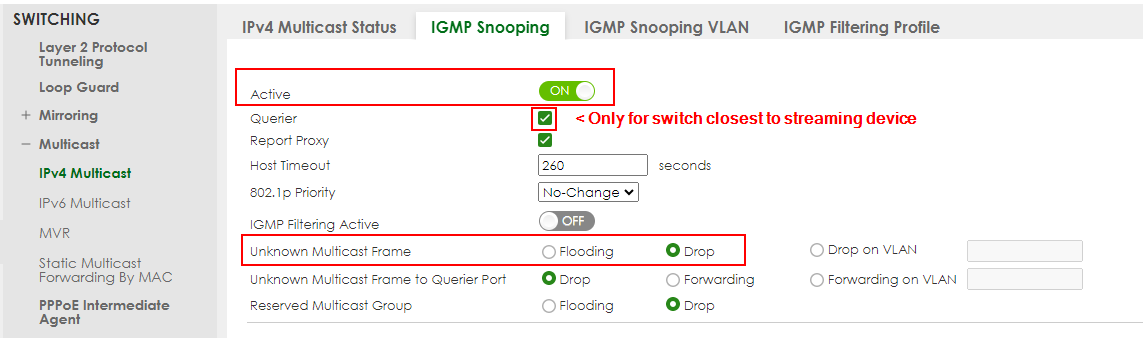

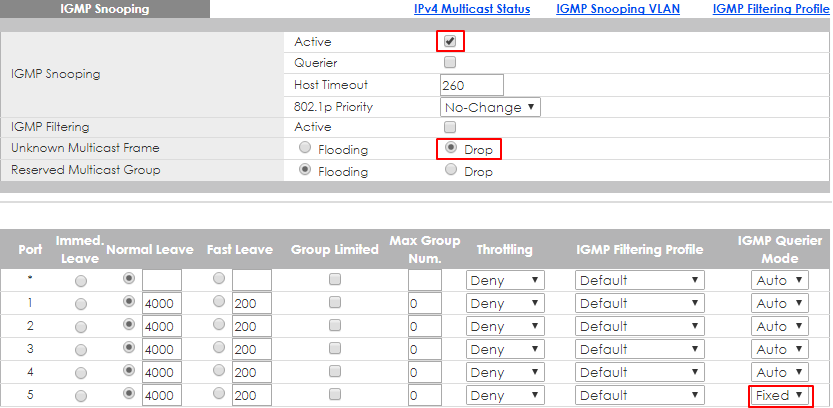

2. Määritä IGMP-snooping: Siirry web-käyttöliittymään ja valitse:

Valikko > Lisäasetukset > Multicast > IPv4 Multicast > IGMP-tarkistus

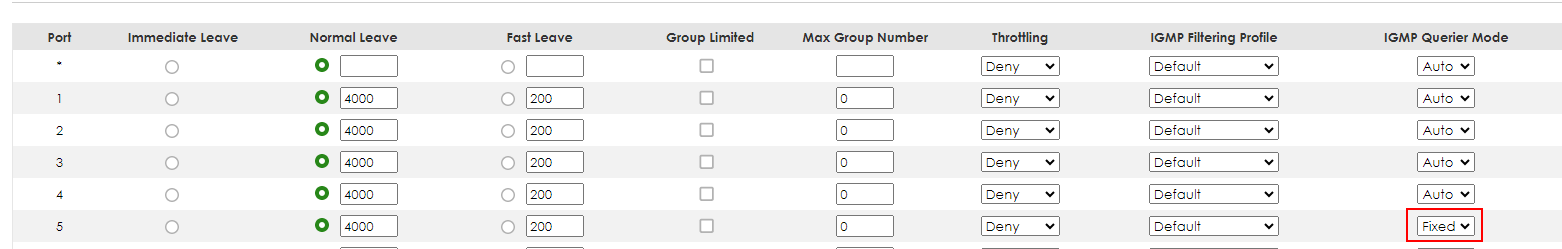

Valitse ”Active” (Aktiivinen) -valintaruutu ja valitse Unknown Multicast Frame (Tuntematon monilähetyskehys) -asetukseksi Drop (Hylkää). Valitse portti 5 asetukseksi Fixed (Kiinteä). Napsauta ”Apply” (Käytä).

2.Määritä Switch-2

1. Määritä VLAN10 ja VLAN20 laitteessa Switch-2. Katso aihe:

Verkko Switch – Määritä VLAN-verkot osastojen välisen liikenteen erottamiseksi

2. Määritä Switch:n IP-osoitteet sekä VLAN10:ssä että VLAN20:ssä kuvan mukaisesti. Katso aihe:

Verkko Switch – Muuta switch-hallinta-IP-osoitetta [ensimmäinen kirjautuminen]

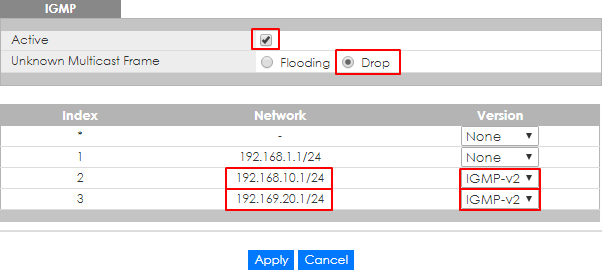

3. Määritä IGMP-reititys:

Siirry web-käyttöliittymään ja valitse:

 Valikko > IP-sovellus > IGMP

Valitse sitten ”Active”-ruutu ja valitse VLAN10 ja VLAN20 IGMP-v2:ksi. Valitse ”Unknown Multicast Frame” -kohdasta”Drop”. Napsauta ”Apply”.

3.Testaa tulos

Toista stream MediaServerissä käyttäen multicast-IP-osoitetta 239.1.1.2.
Pyydä tietokonetta lähettämään IGMP-liittymisviesti osoitteeseen 239.1.1.2.
Siirry kohtaan Valikko > Lisäasetukset > Multicast > IPv4-multicast. Porttiin 10 kytketty tietokone liittyy multicast-ryhmään 239.1.1.2.

4.Mikä voi mennä pieleen?

Switch-2 (IGMP-reititin) -laitteen on sisällettävä sekä MediaServerin (VLAN20) että tietokoneen (asiakkaan) (VLAN10) VLAN, jotta IGMP-virta voidaan reitittää onnistuneesti.
Jos asiakas ei vastaanota virtaa, tarkista VLAN-verkkojen kokoonpano.
