Tässä artikkelissa hahmotellaan sopiva konsolikaapeli, jota käytetään yhteyspisteeseen yhdistämiseen, ja annetaan vaiheittaiset ohjeet yhteyden muodostamiseen PuTTY:n tai Tera Termin avulla.
Sopiva kaapeli
USB TTL -kaapeli on kaapeli, jossa on neljä nastaa, mukaan lukien yksi kolmio-kuvakkeella varustettu nasta, liitä USB TTL -kaapeli AP:hen konsolikaapelin kolmio-kuvakkeella varustetun nastan tilalle (nasta 1).

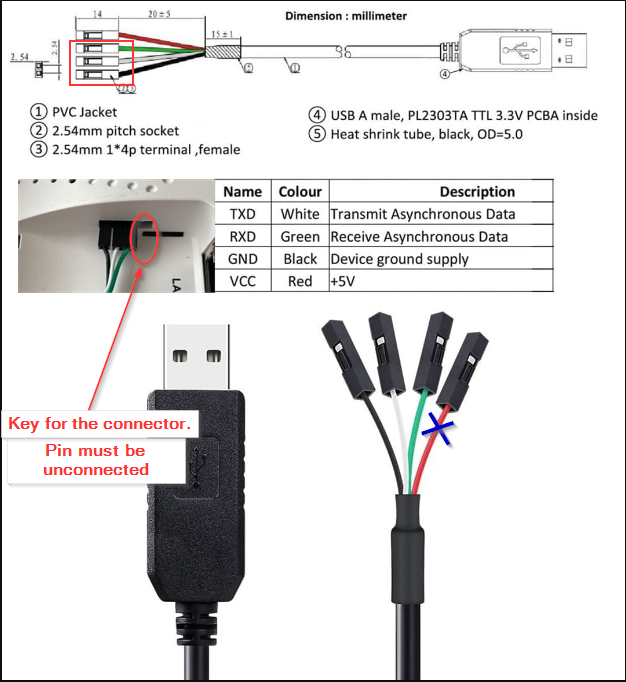

USB TTL -kaapeli on alla olevan kuvan mukainen, noudata Zyxelin konsolipäätepinnien määrittelyä:
- Pin1 NA (jätä tyhjäksi )
- Pin3 Vihreä (TX)
- Pin2 Valkoinen (RX)
- Pin4 Musta (GND)
- Muista, että älä liitä punaista väriä olevaa tappia Zyxelin konsolin tappiin.
Kytkentäprosessi
- Liitä kaapeli tukiasemaan edellisessä vaiheessa kuvatulla tavalla.
- Suorita sovellus (esimerkissämme käytämme Tera Termiä).

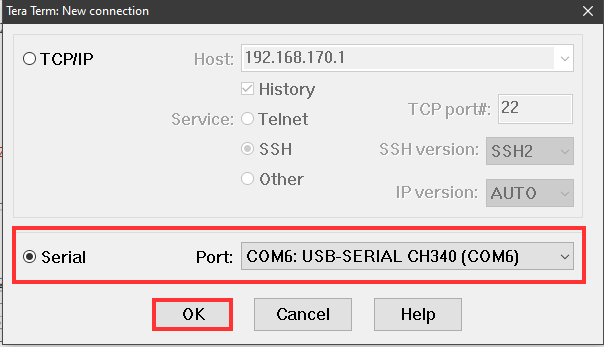

- Aseta "Serial" ja valitse portti, johon kaapeli on liitetty, kuten alla olevassa kuvassa.

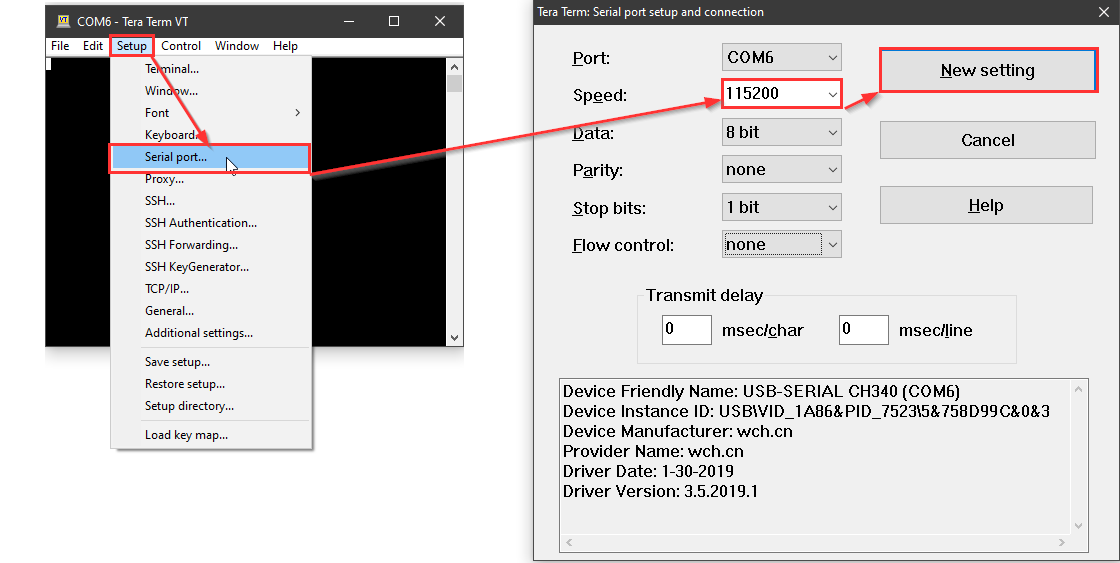

- Napsauta avautuvassa Tera Term -ikkunassa "Setup".
- Valitse - Sarjaportti
- Aseta "Speed"-kenttään 115200.
- Napsauta "New settings" (uudet asetukset).

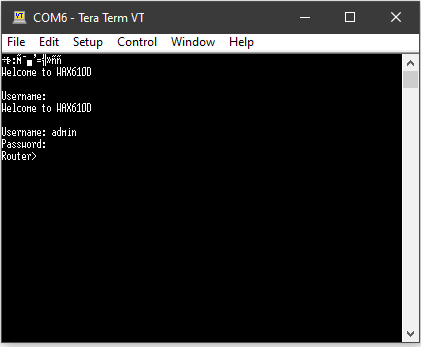

- Äskettäin avatussa konsoli-ikkunassa sinun on ehkä painettava "Enter" päivittääksesi yhteyden ja nähdäksesi, että yhteys yhteys yhteyspisteeseen onnistui.
- Syötä nyt yhteyspisteen käyttäjätunnus ja salasana.

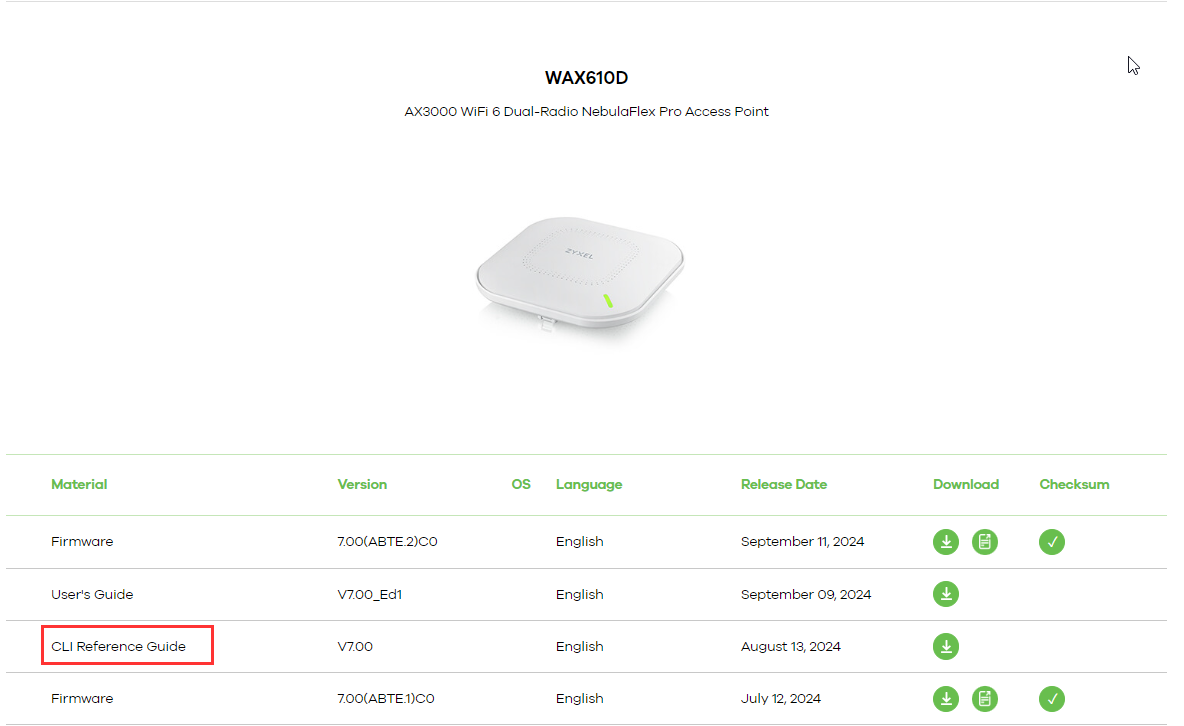

CLI-komentojen ohjeet löytyvät kunkin laitteen lataussivulta lataustietokannassamme.
