Zyxel-yhteyspisteiden LED-merkkivalojen ymmärtäminen: Opas käyttäjille ja järjestelmänvalvojille

Luotu 18. syysk. 2025, 13.33 - Päivitetty 23. syysk. 2025, 07.33

Serhii Boiarynov

Tärkeä huomautus:
Hyvät asiakkaat, huomioikaa, että käytämme konekäännöstä tarjotaksemme artikkeleita paikallisella kielelläsi. Kaikkea tekstiä ei välttämättä voida kääntää tarkasti. Jos käännetyssä versiossa on kysymyksiä tai ristiriitaisuuksia tietojen oikeellisuudesta, tutustu alkuperäiseen artikkeliin täällä: Alkuperäinen versio.

Zyxelin tukiasemien LED-merkkivalot tarjoavat käyttäjille ja järjestelmänvalvojille nopean ja luotettavan tavan ymmärtää laitteen tilaa, verkkoyhteyttä ja toimintaa. Zyxel soveltaa johdonmukaista LED-suunnittelua koko AP-valikoimassaan, mikä helpottaa sekaympäristöjen hallintaa ja vianmääritystä ilman sekaannuksia.

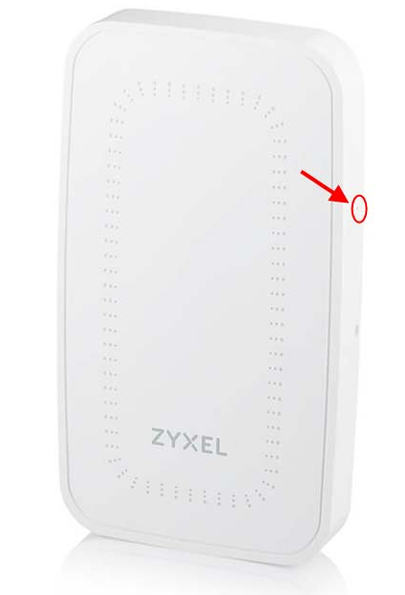

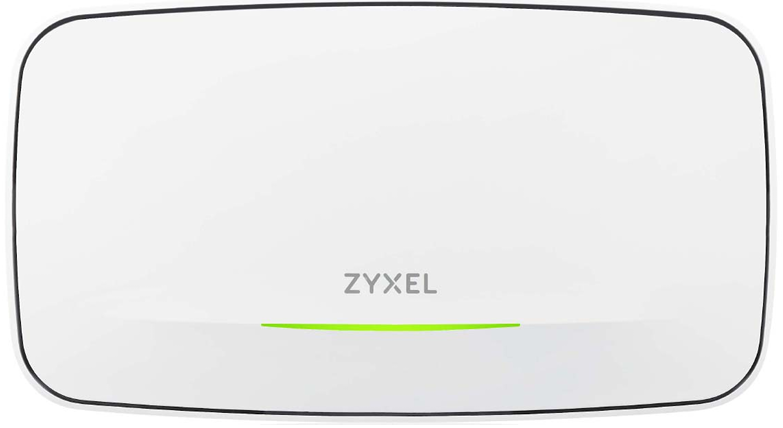

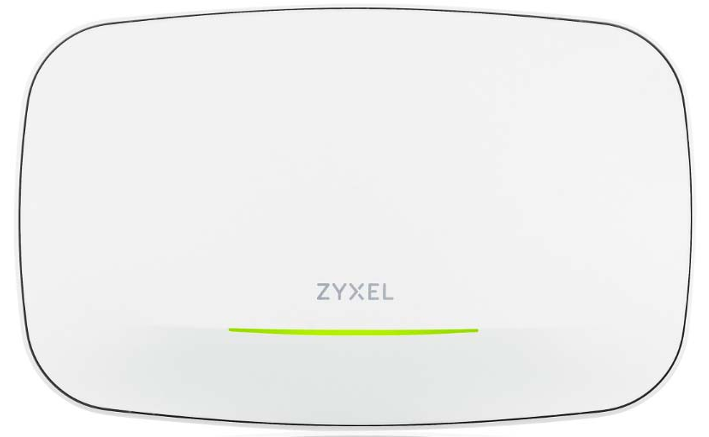

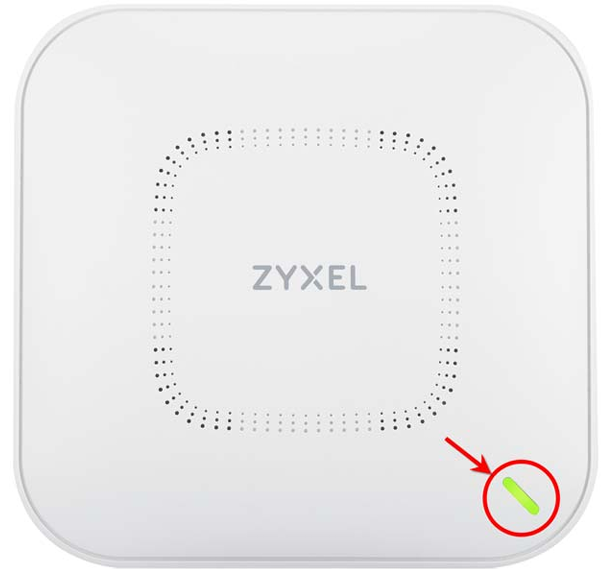

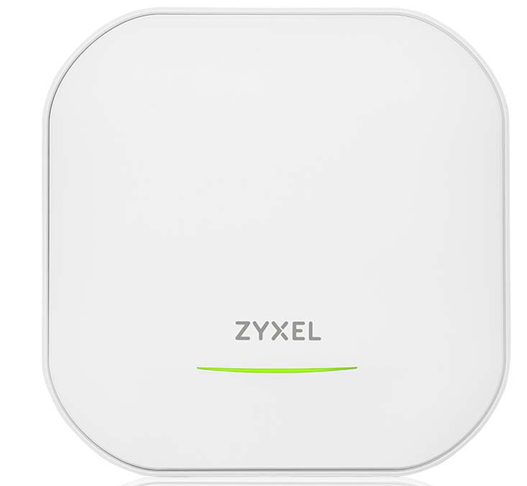

Tässä oppaassa käsitellään LEDien käyttäytymistä ja Ethernet-portin merkkivaloja seuraavissa Zyxelin malleissa: NWA130BE, WBE530, WBE630S, WBE510D, NWA210BE, NWA110BE, NWA110BE, NWA110AX, NWA210AX, WAX510D, WAX610D, WAX630S, WAX300H LED, NWA220AX-6E, WAX620D-6E LED ja WAX650S. Kun opit tulkitsemaan näiden laitteiden LED-valoja - ja käyttämään LED-valojen sammutusominaisuutta - voit varmistaa sujuvamman toiminnan ja nopeamman ongelmanratkaisun.

Keltainen/vihreä LED

K: Miksi LED vilkkuu keltaisena ja vihreänä nopeasti (300 ms:n välein)?
V: Zyxel-laite käynnistyy.

K: Miksi LED vilkkuu keltaisena ja vihreänä hitaasti (1 sekunnin välein)?
V: Zyxel-laite etsii NCC:tä (PRD_N_N_oSccdbjDFU_0 Control Center).

K: Miksi LED vilkkuu keltaista/vihreää kolme kertaa ja muuttuu sitten kiinteän vihreäksi 3 sekunniksi?
V: Zyxel-laite havaitsee AC:n tai on NCC:n hallinnoima, mutta ei saa yhteyttä NCC:hen. Se yrittää yhteyttä uudelleen.

K: Miksi LED vilkkuu keltaisena/vihreänä 2 kertaa ja muuttuu sitten kiinteäksi vihreäksi 3 sekunniksi?
V: Zyxel-laitetta hallinnoi AC, mutta uplinkki on katkaistu.

Vihreä LED

K: Miksi LED vilkkuu vihreänä hitaasti (1 s päällä / 1 s pois päältä)?
V: Langaton moduuli on poistettu käytöstä/vikaantunut, WiFi:n oletusasetukset ovat käytössä tai laite on määritetty NCC-hallintaa varten, mutta sitä ei ole vielä rekisteröity.
(Joissakin malleissa WiFi kytkeytyy automaattisesti pois päältä, kun laite saa virtaa IEEE 802.3af PoE:llä).

K: Miksi LED on kiinteän vihreä?
V: Zyxel-laite on käyttövalmis, WiFi on aktiivinen ja asiakkaat voivat olla yhteydessä.

Keltainen LED

K: Miksi LED on kiinteä keltainen?
V: Laite on käyttövalmis, mutta rajoitetun tehon tilassa. WiFi on aktiivinen, ja asiakkaat voivat muodostaa yhteyden, mutta jotkin radiot (mallista riippuen) ovat poissa käytöstä IEEE 802.3af PoE -standardin mukaisesti.

Kirkas sininen LED

K: Miksi LED on kirkkaan sininen?
V: WiFi on aktiivinen, mutta asiakkaita ei ole yhdistetty, ja laite on täydellä teholla.

Valkoinen LED

K: Miksi LED vilkkuu valkoisena nopeasti (100 ms sekunnissa)?
V: Paikannin-LED on päällä - se sammuu automaattisesti 1-60 minuutin kuluttua (oletusarvo 10 minuuttia).
(Huomautus: joissakin malleissa LED saattaa näyttää vaalean violetilta.)

Sininen LED

K: Miksi LED vilkkuu hitaasti sinisenä (1 s päällä / 1 s pois päältä)?
V: Zyxel-laite suorittaa kanavien saatavuuden tarkistusta (CAC) DFS:n kanssa tutkasignaalien etsimiseksi.

Punainen LED

K: Miksi LED on kiinteän punainen?
V: Zyxel-laitteen käynnistys epäonnistui tai siinä on järjestelmävika.

K: Miksi LED vilkkuu punaisena hyvin nopeasti (50 ms päällä / 50 ms pois päältä)?
V: Laitteeseen tehdään laiteohjelmistopäivitystä.

K: Miksi LED vilkkuu punaisena 3 kertaa ja pysähtyy sitten 3 sekunniksi?
V: Zyxel-laitteen uplinkki on katkaistu.

NIMI	STATUS	KUVAUS
Keltainen Vihreä	Vilkkuu vuorotellen keltaista ja vihreää (300 millisekunnin välein).	Zyxel-laite käynnistyy.
Keltainen Vihreä	Vilkkuu vuorotellen keltaista ja vihreää (1 sekunnin välein).	Zyxel-laite etsii NCC:tä.
Keltainen Vihreä	Vilkkuu keltaisen ja vihreän välillä vuorotellen 3 kertaa ja muuttuu sitten kiinteän vihreäksi 3 sekunniksi.	Zyxel-laite etsii vaihtovirtaa tai sitä hallinnoi NCC, mutta se ei saa yhteyttä NCC:hen, ja muodostaa uudelleen yhteyden NCC:hen.
Keltainen Vihreä	Vilkkuu keltaista ja vihreää vuorotellen 2 kertaa ja muuttuu sitten kiinteäksi vihreäksi 3 sekunniksi.	Zyxel-laitetta hallinnoi vaihtovirtaverkko, mutta Uplink on katkaistu.
Vihreä	Vilkkuu hitaasti (palaa 1 sekunnin ajan, sammuu 1 sekunnin ajan).	Zyxel-laitteen langaton moduuli on poistettu käytöstä tai se ei toimi, Zyxel-laite käyttää oletusarvoisia WiFi-asetuksia tai Zyxel-laite on määritetty NCC:n hallittavaksi, mutta sitä ei ole vielä rekisteröity NCC:hen. Huomautus: WAX650S:n, NWA220AX-6E:n ja WAX620D-6E:n WiFi-verkot kytkeytyvät automaattisesti pois päältä, kun laite on liitetty laitteeseen, joka syöttää virtaa IEEE 802.3af PoE:n avulla.
Vihreä	Tasaisesti päällä	Zyxel-laite on käyttövalmis, Zyxel-laitteen langaton liitäntä on aktivoitu ja/tai WiFiasiakkaat on yhdistetty Zyxel-laitteeseen täydellä teholla.

NIMI	STATUS	KUVAUS
Keltainen	Tasaisesti päällä	Zyxel-laite on käyttövalmis rajoitetun virran tilassa, Zyxel-laitteen langaton liitäntä on aktivoitu ja/tai WiFiasiakkaat on yhdistetty Zyxel-laitteeseen. Huomautus: WAX650S-, NWA220AX-6E-, WAX620D-6E- ja WAX640S-6E-laitteiden WiFi-verkot kytkeytyvät automaattisesti pois päältä, kun laite on kytketty laitteeseen, joka syöttää virtaa IEEE 802.3af PoE:n avulla. Kaikki mallit eivät tue rajoitetun virran tilaa.
Kirkas sininen	Tasaisesti päällä	Zyxel-laitteen langaton liitäntä on aktivoitu, mutta siihen ei ole liitetty WiFiasiakkaita, kun se on täydellä teholla -tilassa.
Valkoinen	Hidas vilkkuminen (päällä 100 ms sekunnissa)	Paikannin LED on päällä. Se sammuu automaattisesti määritetyn ajan kuluttua (1-60 min). Oletusarvoinen kesto on 10 minuuttia. Huomautus: Valkoisen LED-valon värissä voi olla pieniä eroja (esimerkiksi hyvin vaalean violetti) eri malleissa.
Sininen	Hidas vilkkuminen (vilkkuu 1 sekunnin ajan, sammuu 1 sekunnin ajan).	Zyxel-laite suorittaa kanavan saatavuuden tarkistusta (CAC) dynaamisella taajuusvalinnalla (DFS) valvoaakseen kanavaa tutkasignaalien varalta.
Punainen	Päällä	Zyxel-laite ei käynnistynyt tai siinä on järjestelmävika.
Punainen	Vilkkuu nopeasti (päällä 50 millisekuntia, pois päältä 50 millisekuntia).	Zyxel-laitteeseen tehdään laiteohjelmistopäivitystä.
Punainen	Hidas vilkkuminen (vilkkuu 3 kertaa, sammuu 3 sekunnin ajan)	Zyxel-laitteen uplinkki on katkaistu.
