Kaksois-WAN-vianmäärityksen ja kuormituksen tasapainottamisen määrittäminen USG FLEX H:ssa FWA515:n avulla

Tämän artikkelin tarkoituksena on tarjota teknisiä ohjeita automaattisella vaihdolla ja valinnaisella liikenteen jakamisella varustetun kaksois-WAN-internetyhteyden käyttöönottoon. Tässä asiakirjassa esitellään käytännönläheinen konfiguraatio kahdelle WAN-liitännälle Zyxel USG FLEX 200H -laitteessa Nebula-ympäristössä. Ensisijainen yhteys on langallinen ISP-linkki, kun taas toinen WAN käyttää Zyxel FWA5015 5G -reititintä. Virallisten asiakirjojen perusteella seuraava vaiheittainen konfigurointiprosessi on esitetty.

• Vikasietoisuus — toisen WAN-liitännän (FWA515) käyttö varakanavana.
• Kuormituksen tasapainotus — kahden WAN-verkon samanaikainen käyttö WAN-runkoverkon kautta.

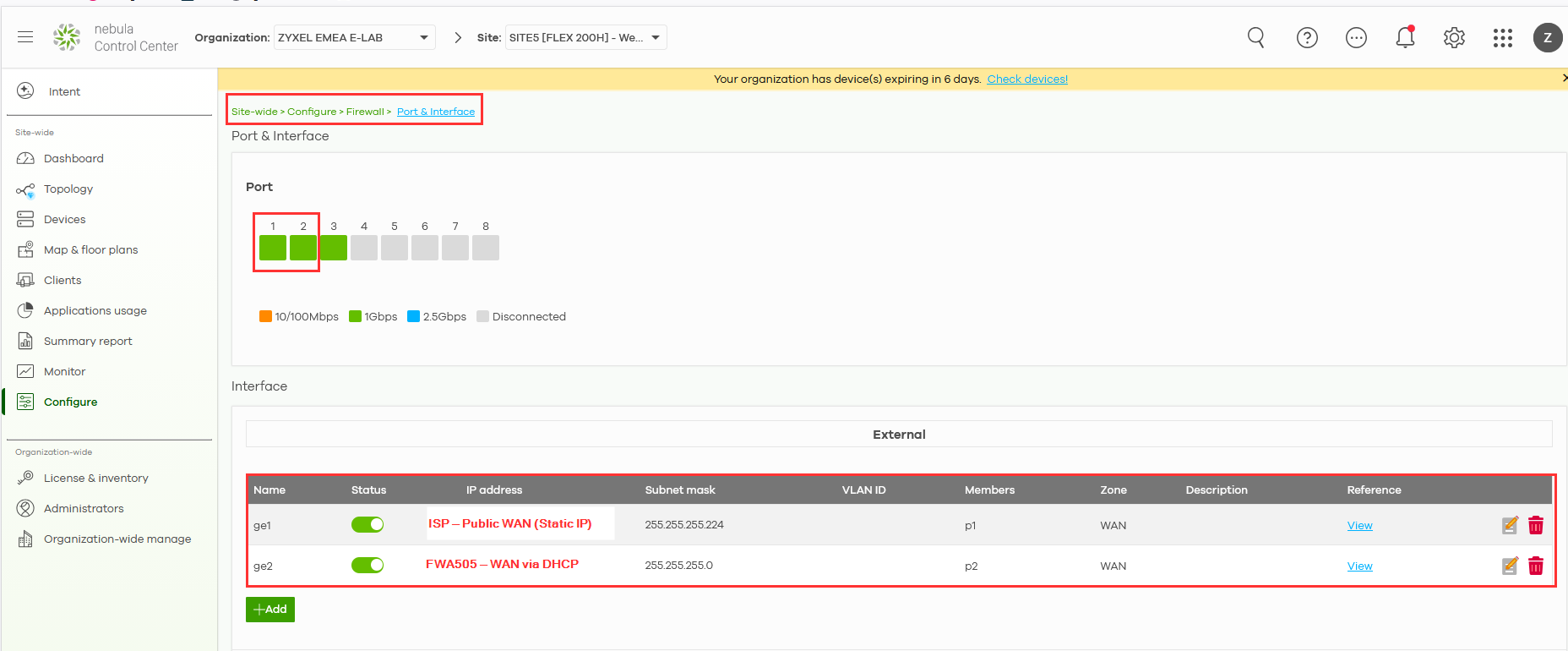

Siirry Nebula:ssa kohtaan Site-wide > Configure > Firewall > Interface, aseta WAN1 ISP:n parametrien mukaisesti ja määritä WAN2 DHCP-asiakkaaksi, kun FWA505 toimii reitittimen tilassa.

Määritä ensisijainen ja varakanava

Huomaa: Kuormituksen tasapainotus ja runkokonfigurointi voidaan tällä hetkellä tehdä vain paikallisesta web-käyttöliittymästä, joten sinun on kirjauduttava laitteeseen sen paikallisen GUI:n kautta tämän asetuksen määrittämiseksi.

Huomautus kuormituksen tasapainottamisalgoritmin valinnasta

Käytännön skenaarioita WAN-varmuuskopioinnille

Tässä skenaariossa kuvataan, miten varmuuskopio-WAN-yhteys konfiguroidaan siten, että ensisijaista WAN-linkkiä käytetään normaaleissa olosuhteissa ja toissijaista WAN-linkkiä aktivoidaan automaattisesti vain, jos ensisijainen linkki vikaantuu. Tämä on yleinen ja suositeltava asetus toimistoille, jotka tarvitsevat vakaata ja keskeytymätöntä internetyhteyttä.

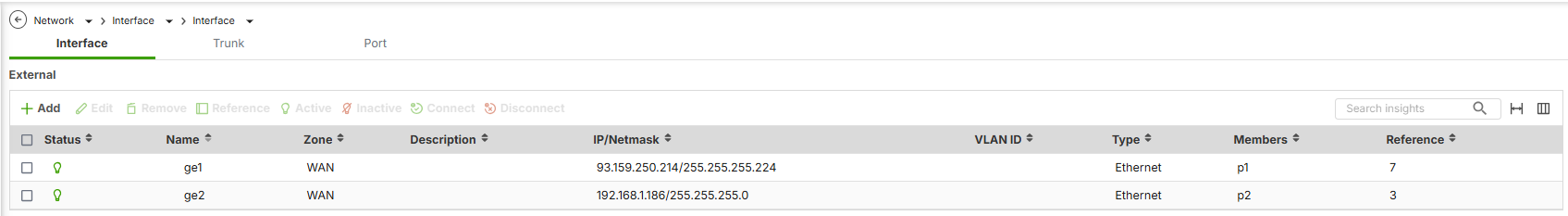

Tarkista WAN-liitännät

Ennen WAN-runkoverkon määrittämistä varmista, että molemmat WAN-liitännät on luotu oikein ja että ne ovat aktiivisia.

Valikkopolku:
Verkko → Liitäntä → Liitäntä

Tarkista seuraavat seikat:

• Molemmat rajapinnat (esimerkiksi ge1 ja ge2) on määritetty WAN -vyöhykkeelle

• Jokaisella rajapinnalla on kelvollinen IP-määritys:

  • Staattinen IP-osoite tai

  • DHCP, riippuen ISP:stä

• Fyysiset portit on kytketty ja linkin tila on Up

Esimerkki:

• ge1 (WAN) — ensisijainen internetyhteys

• ge2 (WAN) — varainternetyhteys

Luo käyttäjän määrittämä WAN-runko

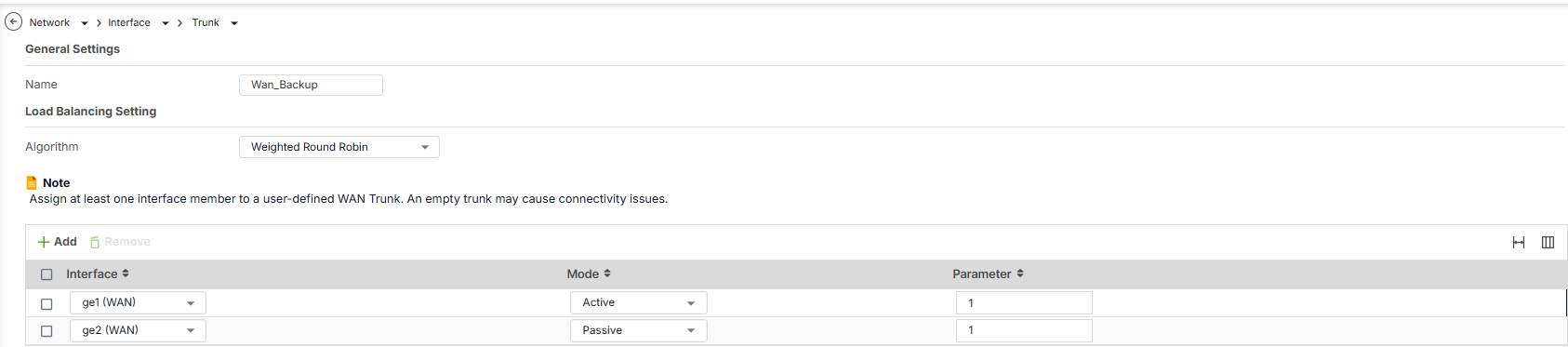

(Kuva 2: Trunkin luominen ja jäsenasetukset)

Siirry kohtaan:
Verkko → Liitäntä → Trunk

Napsauta Lisää ja määritä:

• Nimi: Wan_Backup

• Algoritmi: Painotettu kierrosjärjestys (WRR)

Lisää WAN-liitännät runkoon:

• ge1 (WAN) → Tila: Aktiivinen

• ge2 (WAN) → Tila: Passiivinen

Tämä varmistaa, että varakanavana toimiva WAN otetaan käyttöön vain, kun ensisijainen WAN-yhteys katkeaa.

Käytännön skenaarioita WAN-kuormituksen tasapainottamiseen

Ylivuotoskenaario

• Ensisijainen WAN (WAN1): Rajoittamaton kaistanleveys, suositeltava tavalliselle liikenteelle.
• Toissijainen WAN (WAN2): Mitattu yhteys, käytetään vain, kun ensisijainen ylittää 800 Mbps.
• Tulos: Tavallinen liikenne käyttää WAN1:tä, ja vain ylimääräinen liikenne siirtyy WAN2:een, mikä säästää mitatun käytön kustannuksia.

Vähiten kuormitettu ensin -skenaario

• Useita WAN-yhteyksiä: Erilaiset kaistanleveyskapasiteetit.
• Tulos: Liikenne reititetään dynaamisesti vähiten kuormitettuun rajapintaan, mikä optimoi käytettävissä olevan kaistanleveyden käytön ja parantaa verkon yleistä suorituskykyä.

WAN-kuormituksen tasapainottamisen määrittäminen

• Siirry verkkoliitäntään:
  • Siirry palomuurin määritysliittymän Verkko-osioon.
  • Valitse Liitäntä ja sitten Trunk.

• Luo käyttäjän määrittämä runko:
  • Luo uusi runko napsauttamalla Lisää-painiketta.
  • Valitse kuormituksen tasapainottamisalgoritmi.
• Aseta kuormituksen tasapainotusindeksi:
  • Valitse sopiva kuormituksen tasapainotusindeksi (Saapuva, Lähtevä tai Summa).
• Lisää rajapinnat:
  • Lisää WAN-rajapinnat, jotka haluat sisällyttää runkoon.
  • Määritä kaistanleveysrajat kullekin rajapinnalle.

Aseta oletusreitin reititys:

• Kun olet luonut käyttäjän määrittämän runkon, siirry Verkko-osioon ja valitse Liitäntä.
• Napsauta Oletusrunko ja valitse käyttäjän määrittämä runkoprofiili, jotta se asetetaan oletusarvoiseksi WAN-kuormituksen tasapainottamispolitiikaksi.
