Zyxel-kytkin – Määritä puhe-VLAN parantamaan puheliikenteen laatua

Puheliikenne on erittäin herkkää viiveelle, jitterille ja pakettihäviöille. Zyxel Voice VLAN parantaa puheluiden laatua asettamalla IP-puhelinliikenteen automaattisesti omaan VLAN-verkkoonsa ja antamalla sille korkeamman 802.1p-prioriteetin. Tämä varmistaa, että puhepaketit saavat etuoikeutetun käsittelyn tavalliseen dataliikenteeseen nähden, mikä auttaa ylläpitämään vakaata ja selkeää VoIP-yhteyttä myös verkon ollessa kuormitettu.

Tässä esimerkissä käytetään Voice VLANia 100 ja 802.1p-prioriteettia 6. Konfiguraatio näyttää, miten IP-puhelimet tunnistetaan niiden OUI:n (MAC-osoitteen etuliite) perusteella, miten ne automaattisesti liitetään Voice VLANiin ja miten asetukset tarkistetaan porttien peilaamisen ja Wiresharkin avulla.

Huomautus: Tässä artikkelissa näkyvät IP-osoitteet ja aliverkon peitteet ovat esimerkkitietoja. Vaihda ne oman verkon käyttämiksi arvoiksi.

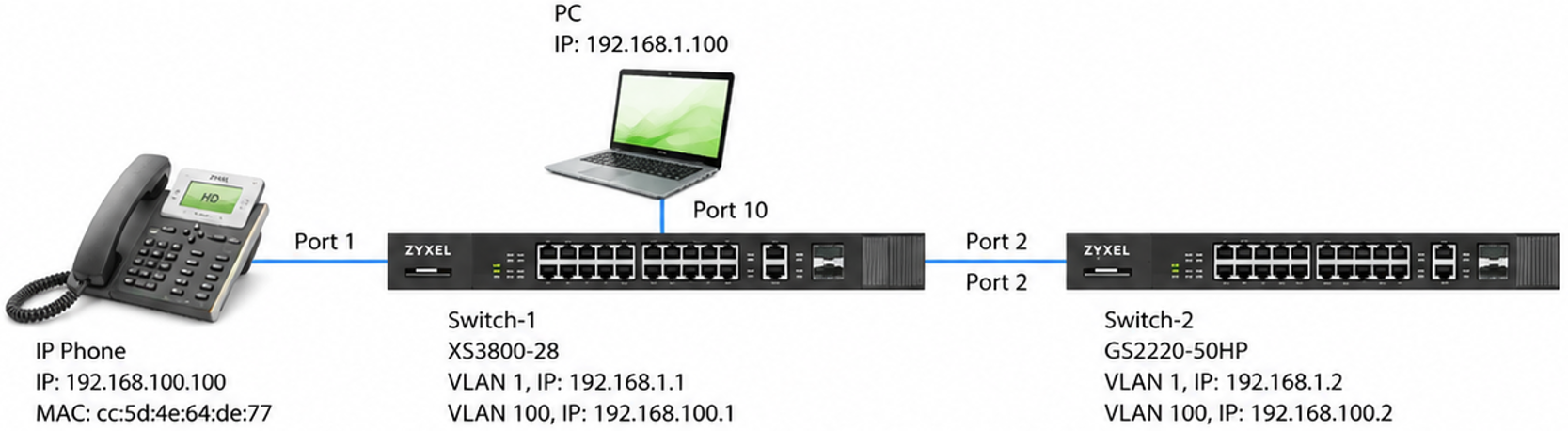

Verkkotopologia

Esimerkkitopologia koostuu:

• IP-puhelin, joka on kytketty Switch-1 (XS3800-28) -kytkimeen.
• Tietokone, joka on kytketty Switch-1 -kytkimeen.
• Switch-1 on kytketty Switch-2 (GS2220-50HP) -kytkimeen.
• Puheliikenne kulkee VLAN 100 kautta, kun hallinta pysyy VLAN 1 -verkossa.

Vaihe 1 – Määritä Voice VLAN

Ennen Voice VLANin käyttöönottoa luo VLAN 100 molemmille kytkimille.

Varmista, että:

• VLAN 100 on olemassa sekä Switch-1:ssä että Switch-2:ssa.
• VLAN 100 on sallittu kytkimien välisellä linkillä (trunk).
• Laitteet, jotka on liitetty VLAN 100:aan, voivat kommunikoida molempien kytkimien välillä.

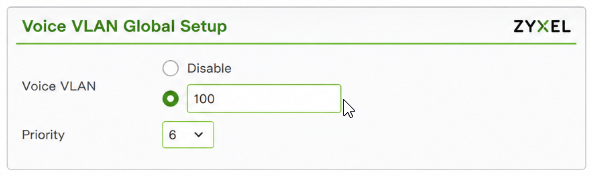

Vaihe 2 – Määritä Voice VLAN

Siirry kohtaan:

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN Global Setup

Määritä seuraavat asetukset:

• Voice VLAN: 100
• Prioriteetti: 6

Klikkaa Add (Lisää).

Määritetty prioriteetti (802.1p CoS) merkitsee puhepaketit, jotta kytkimet voivat priorisoida ne tavallisen dataliikenteen edelle.

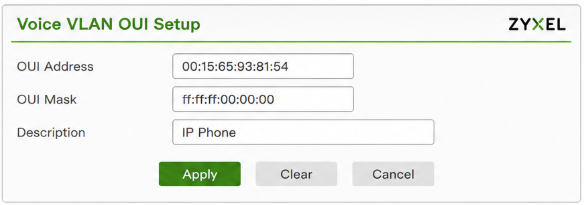

Määritä Voice VLANin OUI

Seuraavaksi määritä OUI (Organizationally Unique Identifier), jota käytetään tuettujen IP-puhelimien tunnistamiseen.

Siirry kohtaan:

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN OUI Setup

Määritä seuraavat:

• OUI-osoite: 00:15:65:93:81:54
• OUI-mask: ff:ff:ff:00:00:00
• Kuvaus: IP Phone

Klikkaa Add (tai Apply riippuen laiteohjelmistoversiosta).

Huomautus: Tämän asetuksen avulla kytkin tunnistaa automaattisesti laitteet, joiden MAC-osoitteet vastaavat määriteltyä OUI:a, ja liittää niiden liikenteen määritettyyn Voice VLANiin.

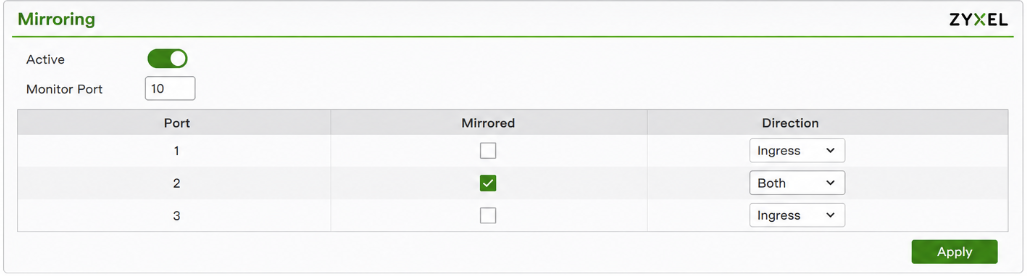

Vaihe 3 – Määritä porttien peilaus (tarkistus)

Varmistaaksesi, että Voice VLAN toimii oikein, määritä porttien peilaus.

Siirry kohtaan:

Menu → Switching → Mirroring → Mirroring

Määritä seuraavat asetukset:

• Aktiivinen: Käytössä
• Valvontaportti: Portti, johon valvontatietokone on kytketty
• Peilattu portti: Portti, johon IP-puhelin on kytketty (tässä esimerkissä Portti 2)
• Suunta: Molemmat

Klikkaa Apply (Käytä).

Porttien peilaus mahdollistaa Wiresharkin kaappaamaan kaiken valitun kytkinportin kautta kulkevan liikenteen tarkistusta varten.

Vaihe 4 – Tarkista asetukset

Kytke valvontatietokone määritettyyn valvontaporttiin.

Avaa Wireshark ja käytä seuraavaa näyttösuodatinta:

arp || igmp

Seuraavaksi:

1. Kirjaudu sisään Switch-2 -kytkimeen.

2. Siirry kohtaan:

   Menu → Management → Diagnostic → Ping Test

3. Suorita ping IP-puhelimelle.

Pingin tulee onnistua.

(Lisää parannettu Wireshark-kuvakaappaus tähän.)

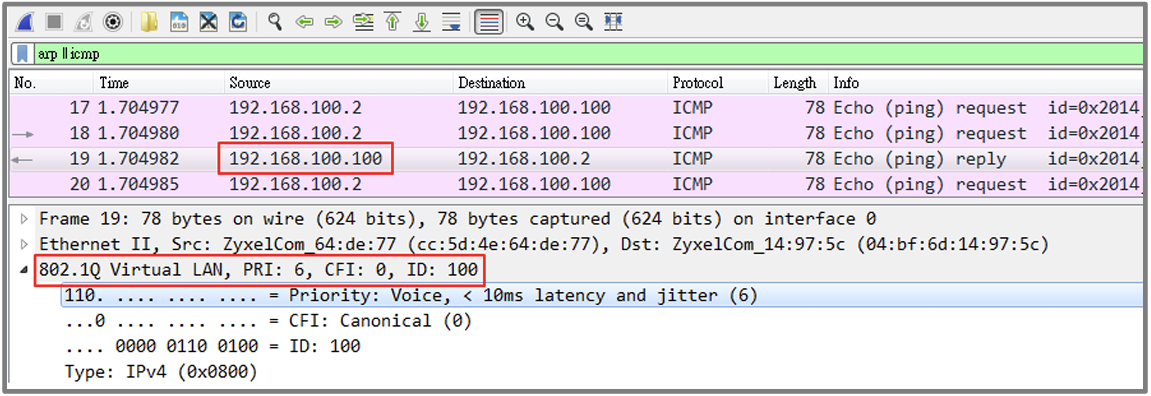

Tarkastele Wiresharkilla kaapattuja paketteja.

Ethernet-kehyksen tulisi näyttää:

• 802.1Q VLAN ID: 100
• 802.1p-prioriteetti: 6

Tämä vahvistaa, että kytkin on tunnistanut IP-puhelimen oikein, liittänyt sen määritettyyn Voice VLANiin ja soveltanut määritettyä QoS-prioriteettia.

Tulokset

Kun konfiguraatio on valmis:

• IP-puhelimet tunnistetaan automaattisesti niiden OUI:n perusteella.
• Puheliikenne ohjataan automaattisesti Voice VLAN 100:aan.
• Puhepaketeille annetaan 802.1p-prioriteetti 6.
• Puhe- ja dataliikenne pysyvät loogisesti erillään.
• Wireshark vahvistaa, että VLAN-tunnistus ja QoS-prioriteetti toimivat oikein.

Tämä konfiguraatio parantaa VoIP-suorituskykyä varmistamalla, että puheliikenne saa korkeamman välitysprioriteetin koko Zyxel-kytkininfrastruktuurissa.
