Kuinka peilin kaksi erillistä liikennevirtausta kahteen näytön Port: ään Switch: lla?

SCENARIOKUVAUS:

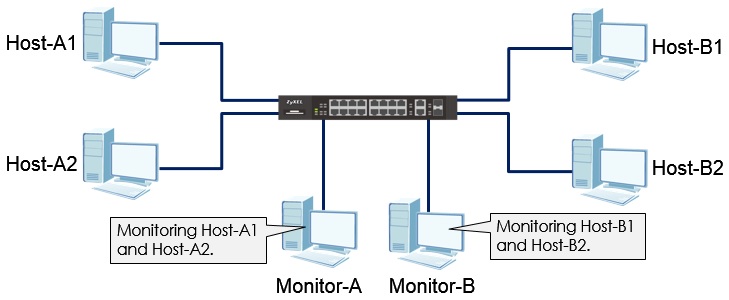

Hallinnollisen verkon tiettyjen ongelmien vianmääritykseksi on tarpeen seurata kahta erillistä liikennevirtaa yhdellä Switch.

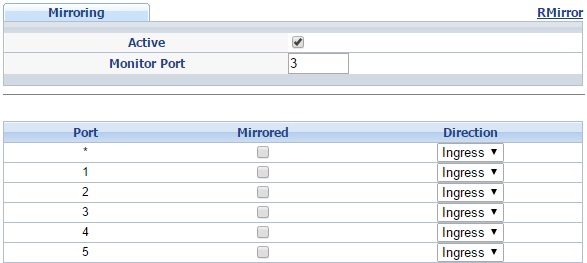

Yksinkertaisen Port-peilauksen käyttäminen ei kuitenkaan salli kahden erillisen liikennevirran seurantaa, koska Zyxel Switch sallii vain yhden "monitorin Port" milloin tahansa.

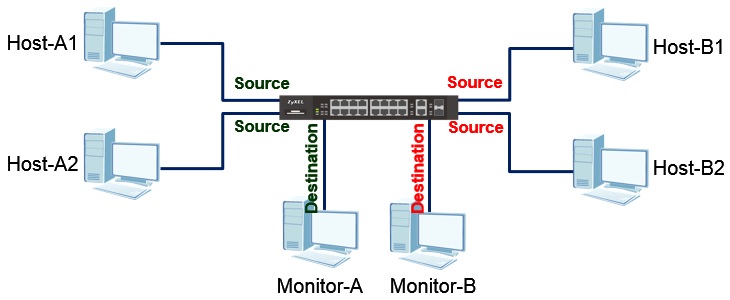

Ratkaisu on käyttää "RMirror" -sovellusta. RMirror mahdollistaa yhden näytön Port luomisen jokaiselle RMirror VLAN ID: lle. Ajatuksena on kapseloida liikenne Host-A1: n ja Host-A2: n välillä, kuten alla esitetään, yhteen RMirror VLAN -sovellukseen, samalla kun kapseloidaan liikenne Host-B1: n ja Host-B2: n välillä toiseen RMirror VLAN: iin.

* RMirror on vain support luonut Zyxel L2 + tai L3 -yrityksen Switches.

* Jokainen RMirror VLAN vaatii heijastimen Port. Tämä tarkoittaa, että kahdella RMirror VLAN: lla kaksi ylimääräistä Port täytyy varata peilikäyttöön.

ASETUS / VAIHE VAIHEEN MENETTELYN:

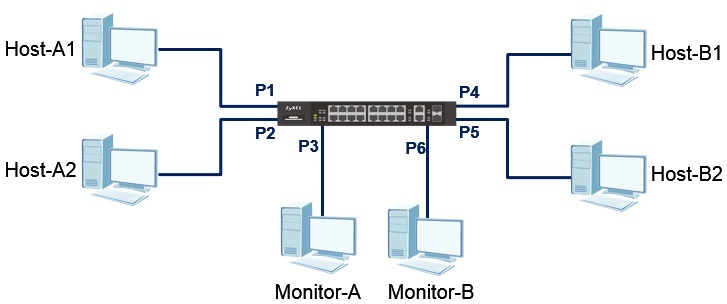

1. Ota käyttöön seuraava topologia:

2. Käynnistä Zyxel Enterprise Switch Telnetin tai konsolin CLI: n kautta.

3. Luo RMirror VLAN (VLAN 100). Huomaa, että p ort 10 on heijastin Port.

         Switch# conf

         Switch(config)# rmirror vlan 100

         Switch(config-rmirror)# source reflector-port

         Switch(config-rmirror)# source reflector-port 10

         Switch(config-rmirror)# source mirror-port 1-2

         Switch(config-rmirror)# source mirror-port 1-2 dir in

         Switch(config-rmirror)# connected-port 3

4. Luo toinen RMirror VLAN (VLAN 200). Huomaa, että p ort 20 on heijastin Port.

         Switch# conf

         Switch(config)# rmirror vlan 200

         Switch(config-rmirror)# source reflector-port

         Switch(config-rmirror)# source reflector-port 20

         Switch(config-rmirror)# source mirror-port 4-5

         Switch(config-rmirror)# source mirror-port 4-5 dir in

         Switch(config-rmirror)# connected-port 6

VARMISTUS:

1. Host-A1: n tulisi jatkuvasti pingittaa Host-A2: n IP-osoitetta.

2. Host-B1: n tulisi jatkuvasti pingittaa Host-B2: n IP-osoitetta.

3. Avaa Wireshark Monitor-A: lla ja Monitor-B: llä.

4. Monitor-A: n ja Monitor-B: n tulisi pystyä tarkkailemaan ICMP-vaihtoa vastaavien isäntiensä välillä.

* Monitor-A ja Monitor-B vastaanottavat peilatun liikenteen ulkoisella VLAN-tunnisteella. Varmista, että näytön PC support on NIC, joka voi tarkkailla merkittyjä paketteja.
