Tässä artikkelissa kerrotaan, miten pinoutuminen määritetään switch-ohjelmassa. switch:n pinoamisella yhteen voidaan saavuttaa palvelinten ja muiden laitteiden redundanssi verkossa. Tässä näytetään myös, miten määrität vara- ja pää-switch:n sekä switch:n linkkien yhdistämisen. Mukana on sekä uusi että vanha graafinen käyttöliittymä.

Johdanto Switch-pinoamiseen.

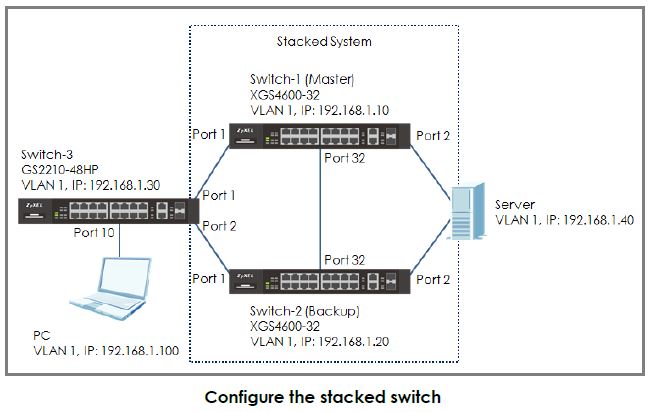

Esimerkissä näytetään järjestelmänvalvojille, miten pinottu switch määritetään palvelimen korkean käytettävyyden varmistamiseksi. Tässä esimerkissä Switch-1 ja Switch-2 pinotaan yhdeksi loogiseksi switch:ksi. Kun switch pinotaan yhteen, asiakkaat voivat silti tavoittaa palvelimen, vaikka yksi switch menisi offline-tilaan. Näin varmistetaan palvelimien korkea käytettävyys. Tässä esimerkissä järjestelmänvalvojia ohjeistetaan katkaisemaan kaikki yhteydet ennen switchen määrittämistä, jotta vältetään lähetysmyrskyjen aiheuttamat verkkokatkokset.

Switch 1 & 2:n pinoamisen määrittäminen.

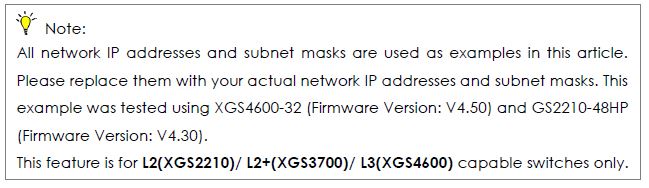

Huomautus: Kaikkia verkon IP-osoitteita ja aliverkon maskeja käytetään tässä artikkelissa esimerkkeinä. Korvaa ne todellisilla verkon IP-osoitteilla ja aliverkon maskeilla. Tämä esimerkki testattiin käyttäen XGS3800-28 (laiteohjelmistoversio: V4.80) ja GS2220-50HP (laiteohjelmistoversio: V4.80).

Switch-1:n määrittäminen .

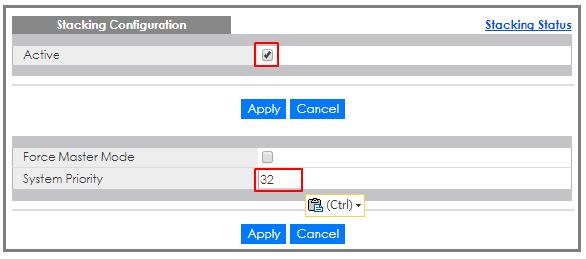

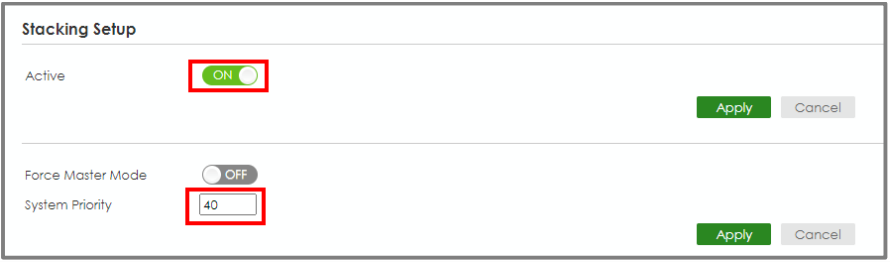

Siirry web GUI:hen ja valitse Menu > System > Stacking > Stacking Setup. Näppäile järjestelmän prioriteetti (mitä suurempi numero on, sitä korkeampi prioriteetti on tulla masteriksi) ja napsauta "Apply". Ota Active-asetus käyttöön ja napsauta "Apply".

Switch-1 käynnistyy uudelleen.

Switch-2:n käyttöönotto .

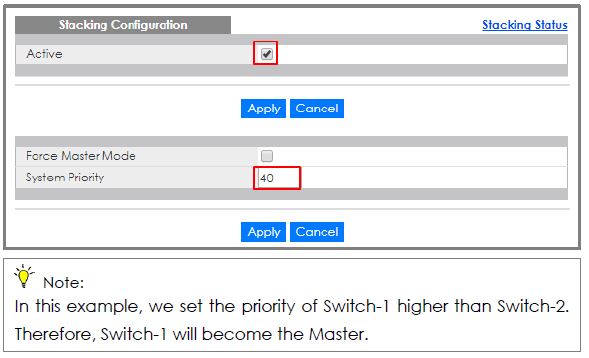

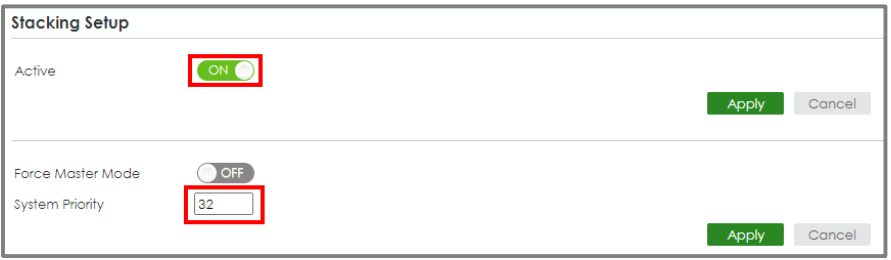

Siirry web GUI:hen ja valitse Menu > System >Stacking > Stacking Setup. Näppäile järjestelmän prioriteetti (mitä suurempi numero on, sitä korkeampi prioriteetti on tulla masteriksi) ja napsauta "Apply". Ota Active-asetus käyttöön ja napsauta "Apply".

Switch-2 käynnistyy uudelleen.

Yhdistä Switch-1 ja Switch-2 toisiinsa portissa 28 10 gigabitin transceiverillä.

Switch-1 ja Switch-2 muuttuvat pinotuksi switch:ksi.

PRD_N_N_cZQMplRFEE_xen etupaneelissa olevan pinoustunnuksen LED-valon pitäisi näyttää "1" ja "2".
Huomautus: Tässä esimerkissä Switch-1:n prioriteetti on korkeampi kuin Switch-2:n. Näin ollen Switch-1:stä tulee Master.

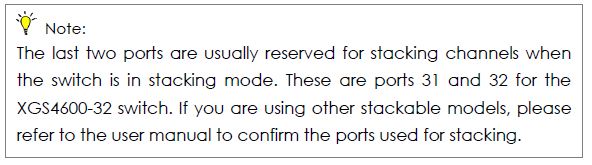

Huomautus: Neljä viimeistä porttia on yleensä varattu pinoamiskanaville, kun switch on pinoamistilassa. Nämä ovat XS3800-28 switch:n portit 25, 26, 27 ja 28. Jos käytät muita pinottavissa olevia malleja, tarkista pinoamiseen käytettävät portit käyttöoppaasta.

Muista tallentaa kokoonpano.

Linkkien yhdistämisen määrittäminen pinotussa switch:ssä.

Muodosta yhteys pinottuun switch:ään ja määritä linkkien yhdistäminen.

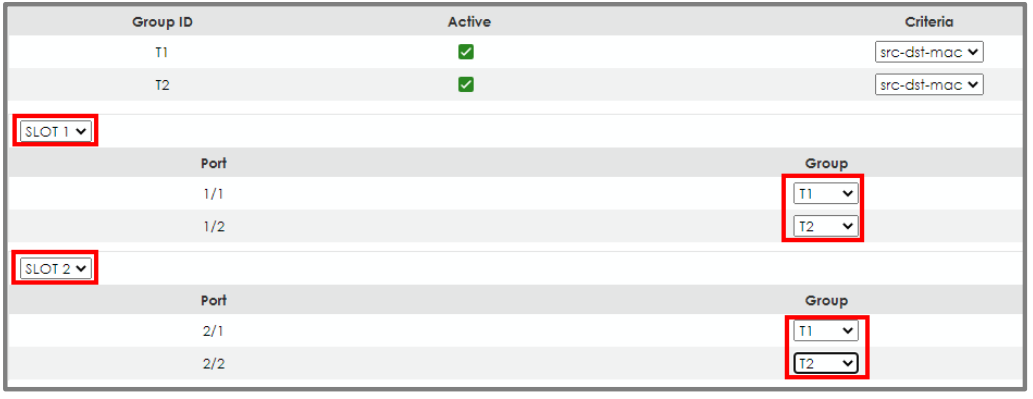

Siirry web-gui-käyttöliittymään ja valitse Menu > Port > Link Aggregation > Link Aggregation Setting. Aktiivinen T1 ja T2. Valitse SLOT 1 ja määritä porttien 1/1 ja 1/2 ryhmäksi T1 ja T2.

Napsauta "Apply" (Käytä).

Valitse SLOT 2 ja aseta porttien 2/1 ja 2/2 ryhmäksi T1 ja T2. Napsauta "Apply".

Aseta valvontaprotokolla

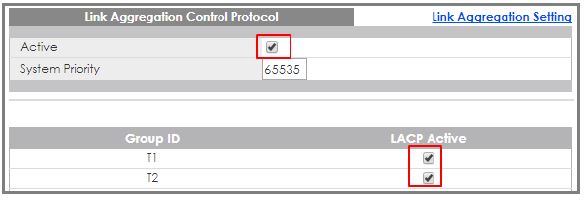

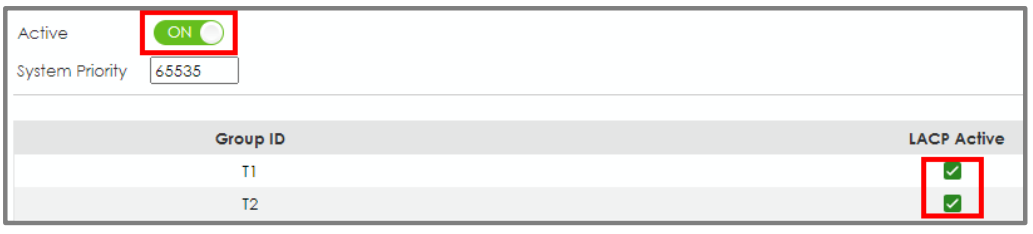

Siirry kohtaan Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Merkitse "Active"-ruutu sekä T1:n ja T2:n kohdalla.

Määritä linkkien yhdistäminen Switch-3:ssa.

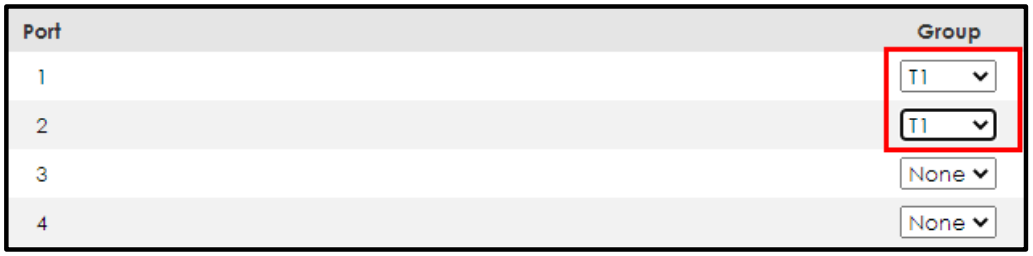

1 Siirry kohtaan Menu > Port > Link Aggregation > Link Aggregation -asetus. (Jos käytät V4.70-firmwarea, siirry kohtaan Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Merkitse Aktiivinen-ruutu kohtaan T1 ja valitse portit 1 ja 2 ryhmäksi T1.

Napsauta "Apply" (Käytä).

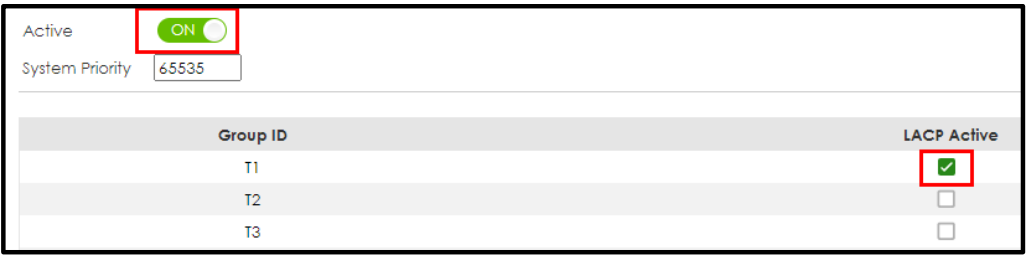

3 Siirry kohtaan Menu > Portti > Link Aggregation > Link Aggregation Control Protocol. (Jos käytät V4.70 laiteohjelmistoa, siirry kohtaan Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP).

Rastita "Active" -ruutu, samoin kuin T1:n kohdalla.

Testaa tulos

1 Määritä Link Aggregation palvelimen kahden verkkokortin välille ja liitä nämä portit pinotun switch:n portteihin 1/2 ja 2/2.

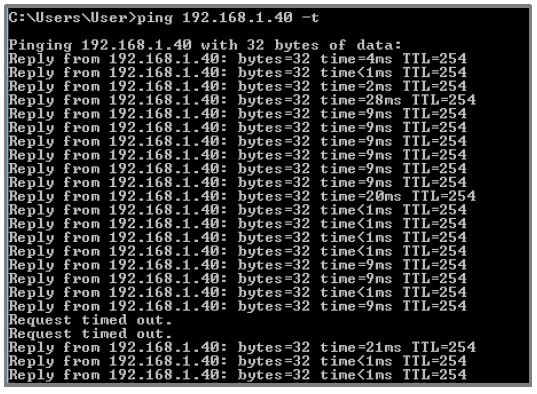

2 Pingaa PC:llä palvelinta (192.168.1.40). Muutaman ping-kerran jälkeen yritä sammuttaa Switch-1 (Master down). Ping näyttää muutaman kerran "timed out" ja ping onnistuu jälleen, kun Switch-2 (Backup) on uusi Master.

Mikä voi mennä pieleen

1. Pinoamisportit ovat yleensä switch:n kaksi viimeistä porttia. Jos yhdistät kaksi PRD_N_N_cZQMplRFEE_x:ää käyttämällä muuta kuin pinoamisporttia, huomaat, että kaksi PRD_N_N_cZQMplRFEE_x:ää ei muodosta pinoamisjärjestelmää.
2. Muista tallentaa kokoonpano ennen testin tekemistä. Jos unohdat tallentaa konfiguraation, uudelleenkäynnistyksen jälkeen kaikki konfiguraatiot menetetään. Siksi Link Aggregation häviää.

Pinoamisen määrittäminen vanhan Web GUI:n avulla

Switch-1:n ja Switch-2:n konfigurointi pinoamista varten.

1. Switch-1:n määrittäminen: Siirry web GUI:hen ja valitse Menu > Basic Setting > Stacking > Configuration. Näppäile järjestelmän prioriteetti (mitä suurempi numero on, sitä korkeampi prioriteetti on tulla masteriksi) ja napsauta "Apply" (Käytä). Merkitse "Active" (Aktiivinen) ja napsauta "Apply" (Käytä). Switch-1 käynnistyy uudelleen.


2. Switch-2:n määrittäminen: Siirry web-guideverkkoon ja valitse Menu > Basic Setting > Stacking > Configuration. Näppäile järjestelmän prioriteetti (mitä suurempi numero on, sitä korkeampi prioriteetti on tulla masteriksi) ja napsauta "Apply". Merkitse "Active" (Aktiivinen) ja napsauta "Apply" (Käytä). Switch-2 käynnistyy uudelleen.



3. Yhdistä Switch-1 ja Switch-2 porttiin 32 käyttäen 10 gigabitin transceiveriä.



4. Switch-1 ja Switch-2 muuttuvat pinotuiksi switchesin etupaneelissa olevan Stack ID LED -merkkivalon pitäisi näyttää "1" ja "2".

5. Muista tallentaa kokoonpano

Linkkien yhdistämisen määrittäminen pinotussa switch:ssä.

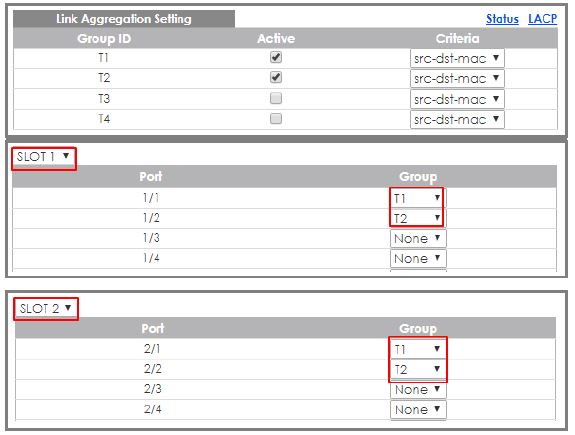

1. Muodosta yhteys pinottuun switch:ään. Siirry web GUI:hen ja valitse Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Aktiivinen T1 ja Valitse SLOT 1 ja aseta porttien 1/1 ja 1/2 ryhmäksi T1 ja T2. Napsauta "Apply" (Käytä). Valitse SLOT 2 ja aseta porttien 2/1 ja 2/2 ryhmäksi T1 ja T2. Napsauta "Apply".



2. Siirry kohtaan Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Merkitse "Aktiivinen"-ruutu sekä T1:lle että T2:lle.



Määritä linkkien yhdistäminen Switch-3:ssa.

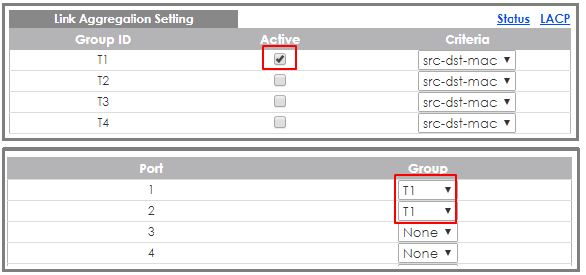

1. Siirry kohtaan Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Rastita T1:n Aktiivinen-ruutu ja valitse portit 1 ja 2 ryhmäksi Napsauta "Apply" (Käytä).

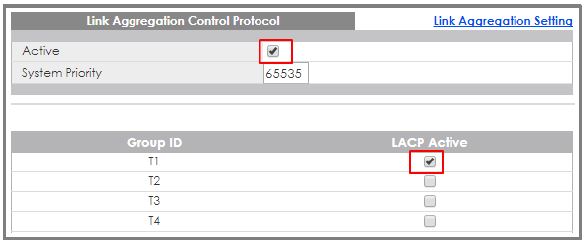

2. Siirry kohtaan Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Merkitse "Active" -ruutu ja napsauta "Apply".



Testaa tulos

1. Määritä Link Aggregation palvelimen kahden NIC:n välille ja liitä nämä portit pinotun switch:n portteihin 1/2 ja 2/2.

2. Pingaa PC:llä palvelinta (192.168.1.40). Kun pingaus on suoritettu muutaman kerran, yritä sammuttaa Switch-1 (Master down). Ping näyttää muutaman kerran "timed out" ja ping onnistuu jälleen, kun Switch-2 (Backup) on uusi Master.



Mikä voi mennä pieleen

• Pinoamisportit ovat yleensä kaksi viimeistä porttia Jos yhdistät kaksi switch:ää käyttämällä porttia, joka ei ole pinoamisportti, huomaat, että nämä kaksi switch:ää eivät muodosta pinoamisjärjestelmää.

• Muista tallentaa konfiguraatio ennen Jos unohdat tallentaa konfiguraation, kaikki konfiguraatiot menetetään uudelleenkäynnistyksen jälkeen. Siksi Link Aggregation häviää.
