Esimerkki OSPF- ja ECMP-protokollien käytöstä Zyxel Switches-laitteistossa (HW Stack) Internet-yhteyden vikasietoisuudelle yritystason verkossa
Skenaarioissamme aiomme osoittaa, kuinka Zyxel Switches käyttävät OSPF- ja ECMP-protokollia, laitteistopinoa (HW Stack) Internet-yhteyden redundanssiin (joustavuuteen) yritystason verkossa.

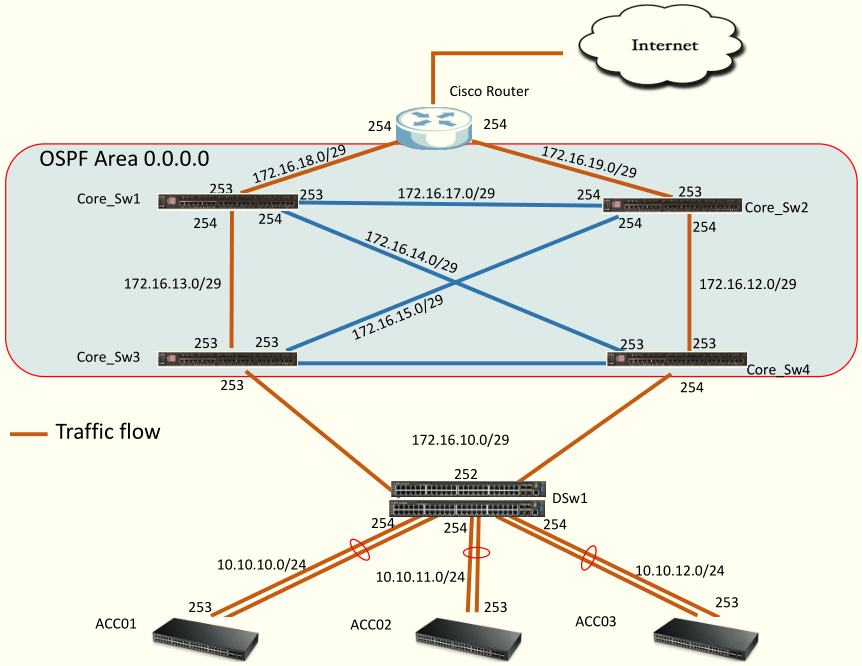

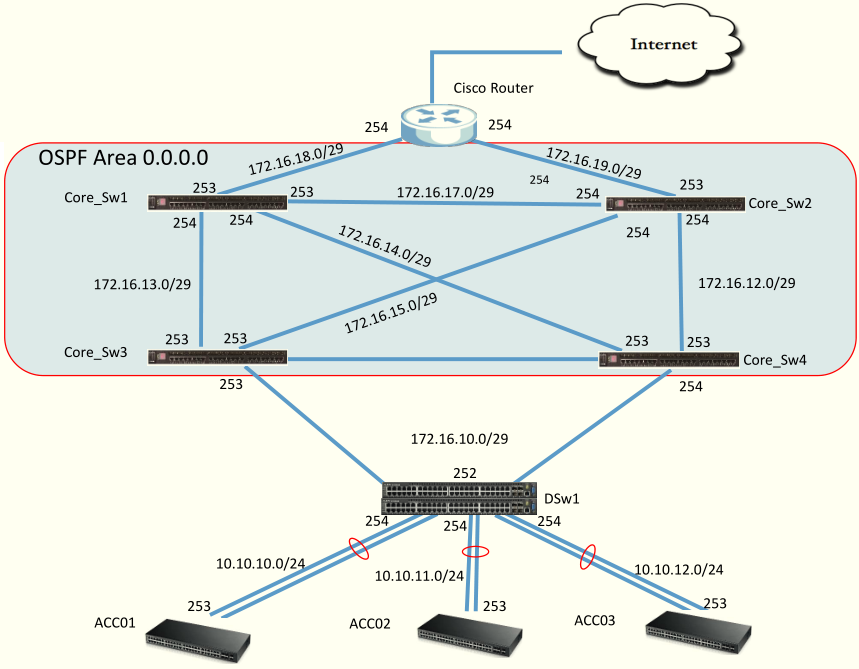

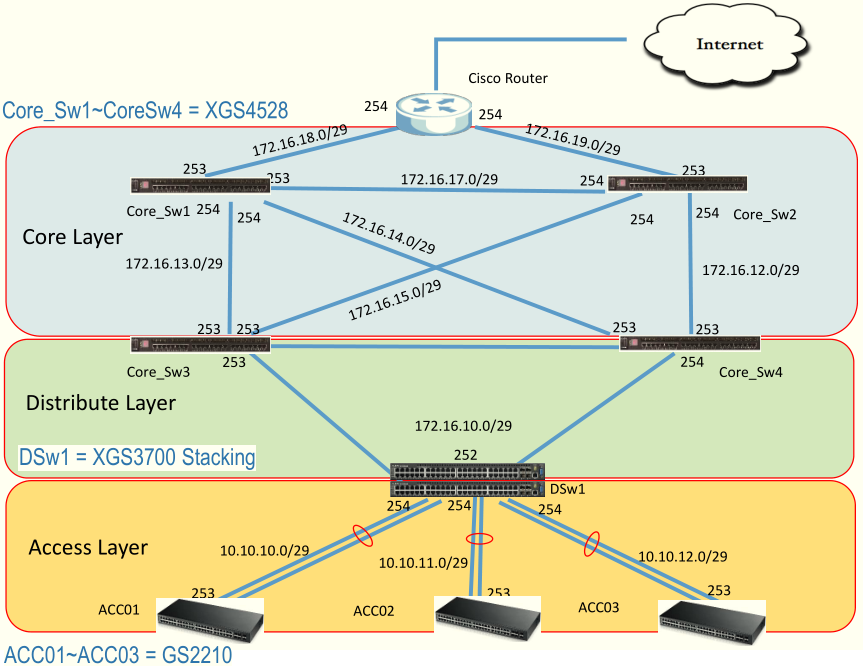

Harkitse seuraavaa topologiaa:
Paikallisten tietokoneverkkojen monitasoinen arkkitehtuuri tarjoaa seuraavien hierarkiatasojen järjestämisen:
1. Pääsykerros
Sen muodostavat Switch: t, jotka toimivat toisella tasolla OSI-mallin mukaisesti. Switch tällä tasolla tarjoavat käyttäjille Port, muodostavat näihin Switch-alueisiin virtuaaliverkkoja (VLAN) ja niitä voivat edustaa sekä modulaariset laitteet että pinottavat laitteet. Liitäntätason Switches jakelutasoon voidaan muodostaa Gigabit Ethernet -linkkien avulla. Tällä tasolla suosittelemme GS1920 / GS2210 / GS3700 -sarjan Switches käyttöä.
2. Jakelukerros
Sen muodostavat Switch: t, jotka toimivat kolmannella tasolla OSI-mallin mukaisesti. Hajautustaso Switch yhdistää pääsytason Switches keskitettyyn lähiverkkoon Switches, nimittäin ydintason Switches. Jakelutaso Switch voidaan kytkeä ydintason kanssa Gigabit Ethernet- tai 10 Gigabit Ethernet -kanavilla (SFP + -lähetin-vastaanottimilla). Tällä tasolla suosittelemme XGS3700-sarjan Switches käyttöä.
3. Ydinkerros
Sen muodostavat Switch: t, jotka toimivat toisella ja kolmannella tasolla OSI-mallin mukaisesti. ydintason Switch yhdistää liikenteen jakelutasosta Switches. Tällä tasolla suosittelemme XGS-4526 / XGS-4728F / XGS4700-48F Switch käyttämistä.
Redundanssitaso 2 (kerros 2) määritetään pinoon pinotun GS2210 Switches ja XGS3700: n välillä.
XGS3700- ja XGS4500-sarjan Switch: t käyttävät Spanning Tree -protokollaa redundanssin konfigurointiin, koska XGS3700-sarjan Switches eivät supPort-dynaamista reititysprotokollaa.
Tässä tapauksessa järjestelmänvalvojan on määritettävä staattinen reitti XGS4500: lle ja levitettävä se OSPF: lle.
Alla tarkastellaan kutakin tasoa yksityiskohtaisemmin.

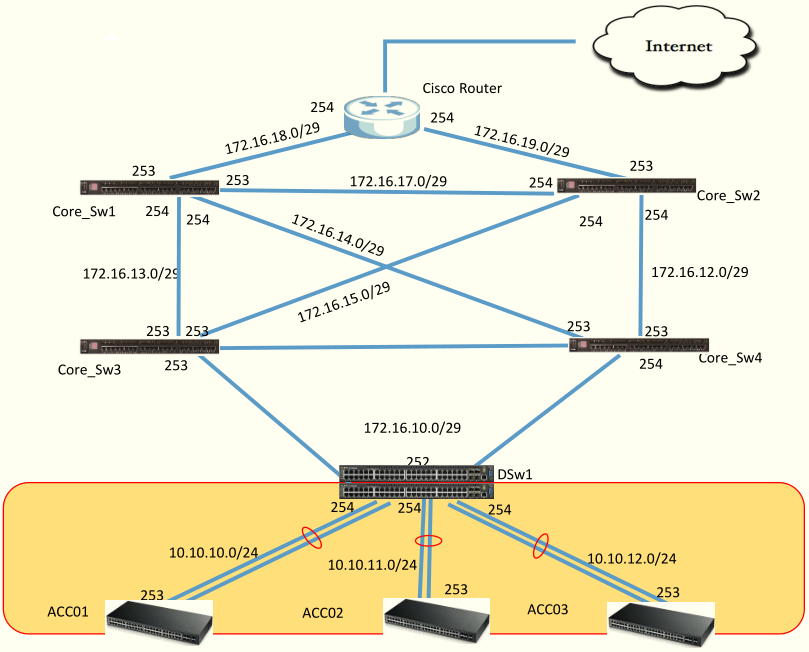

Käyttökerroksessa käytämme LACP- protokollaa. Polun redundanssin tekemiseksi suosittelemme LACP-protokollan käyttöä pääsytason Switches ja jakelutason Switches välillä. Silmukkasuojaus on otettava käyttöön pääsutasolla Switches silmukan välttämiseksi. Esimerkissämme jakelutaso Switch on Gateway asiakkaille ja Load Sharing (ECMP) on käytössä sille.
ip load-sharing
ip route 0.0.0.0 0.0.0.0 172.16.10.254
ip route 0.0.0.0 0.0.0.0 172.16.10.253

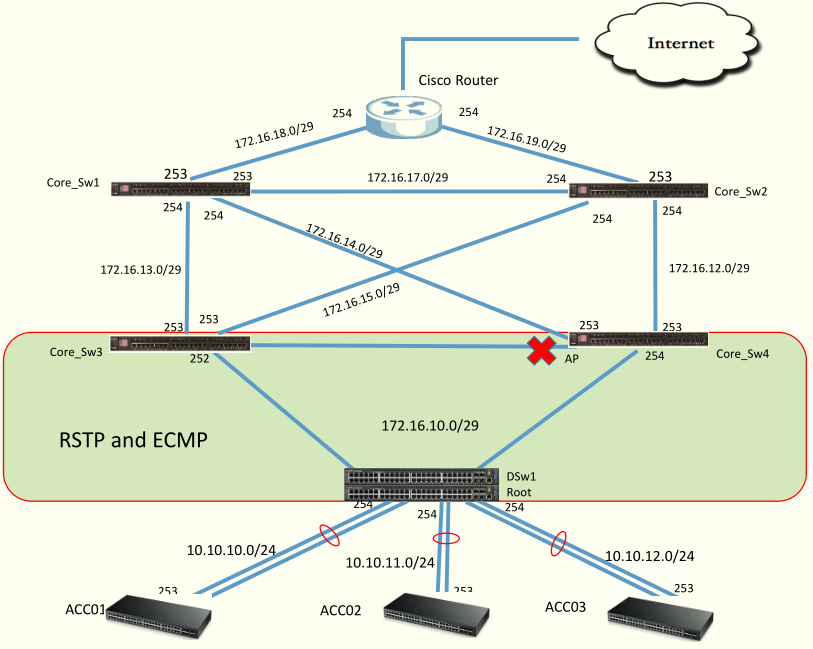

Jakelukerroksessa käytämme ECMP-protokollaa lataamaan tasapaino kuormituksen jakamiselle (asentamalla useita yhtäläisiä tiedonsiirtoreittejä) ja STP ( MSTP , RSTP) varataksesi reitin lähde- ja kohdepisteiden välillä. Kun jokin reiteistä verkon ytimeen putoaa, RSTP avaa vaihtoehtoisen Port, jotta liikenne voidaan reitittää nousevaan linkkiin (ts. Ytimeen Switches). Koska XGS3700-sarjan Switches eivät supPort tue dynaamista reititysprotokollaa, core_Sw4 ja Core_Sw3 ydin Switches on määritettävä staattisella reitillä ja jaettava uudelleen SPP: lle.
ip route 10.10.0.0 255.255.0.0 172.16.10.252
redistribute static
Ydintasolla (ydinkerros) käytämme OSPF-protokollaa redundanssin suorittamiseen redundanssitason Switches. Cisco-reitittimessä on otettava OSPF käyttöön ja ilmoitettava oletusreitti ydin Switches.
Kun linkki putoaa ytimen Switches väliin, OSPF laskee uuden topologian uudelleen.
Ydin Switch lisää kaikki VLAN-liitännät OSPF-alueeseen ja staattiset reititysmerkinnät ja ilmoittaa sitten kaikille naapureille.
Huomio! Asiakasverkkosegmentti on erotettava OSPF-reititysalueesta.
DSw1-jakelutasolla Switch Load Sharing (ECMP) on käytössä, ja 2 oletusreittiä on määritetty reititystaulukkoon.

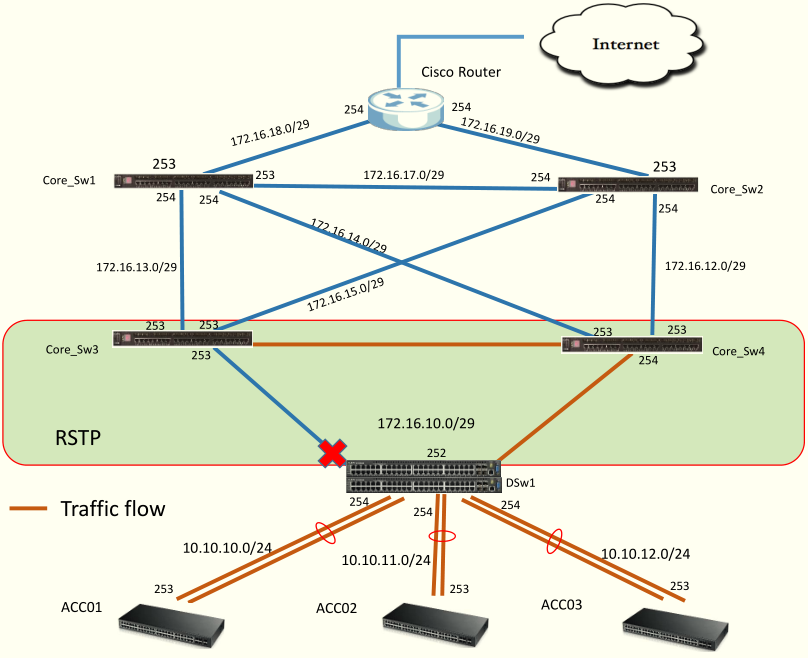

Kun yhteys DSw1: n ja Core_Sw3: n tai Core_Sw4: n välillä häviää, RSTP avaa vaihtoehtoisen Port ja kaikki liikenne ohjataan ydintason Switches.
Core_Sw4 # näyttää kattavan puun asetukset
Port [23] Tiedot:
(b) Valtio: LÄHETTÄMINEN
Port [24] Tiedot:
(b) Valtio: LÄHETTÄMINEN

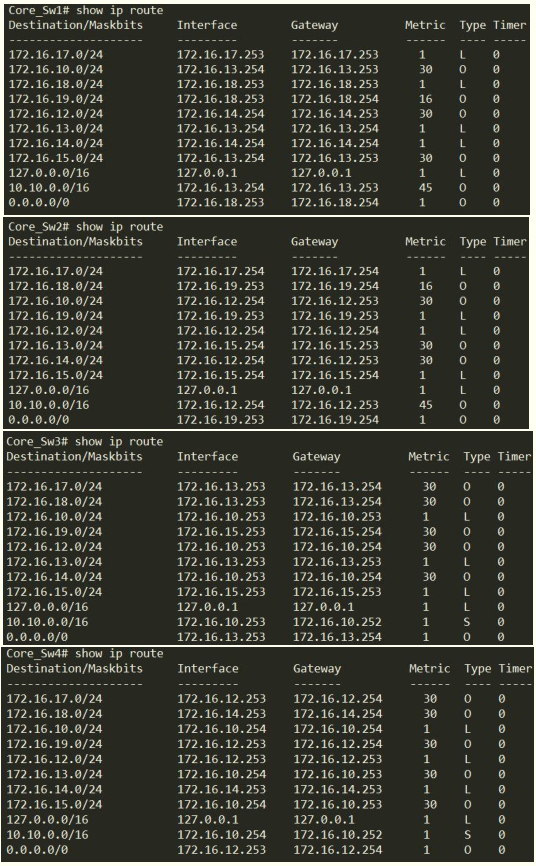

Tässä on ydintason Switch reititystaulukko:

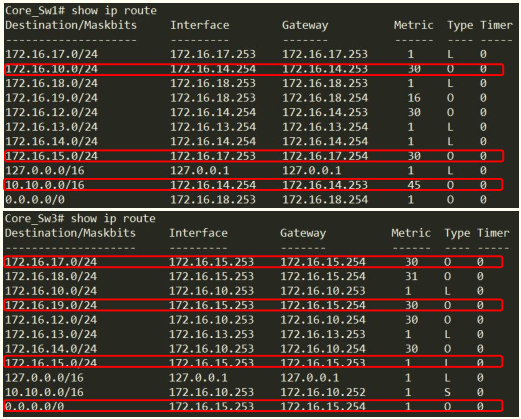

Kun yhteys Core_Sw1: n ja Core_Sw3: n välillä häviää, OSPF havaitsee, että naapureita ei ole, ja laskee uuden topologian uudelleen.

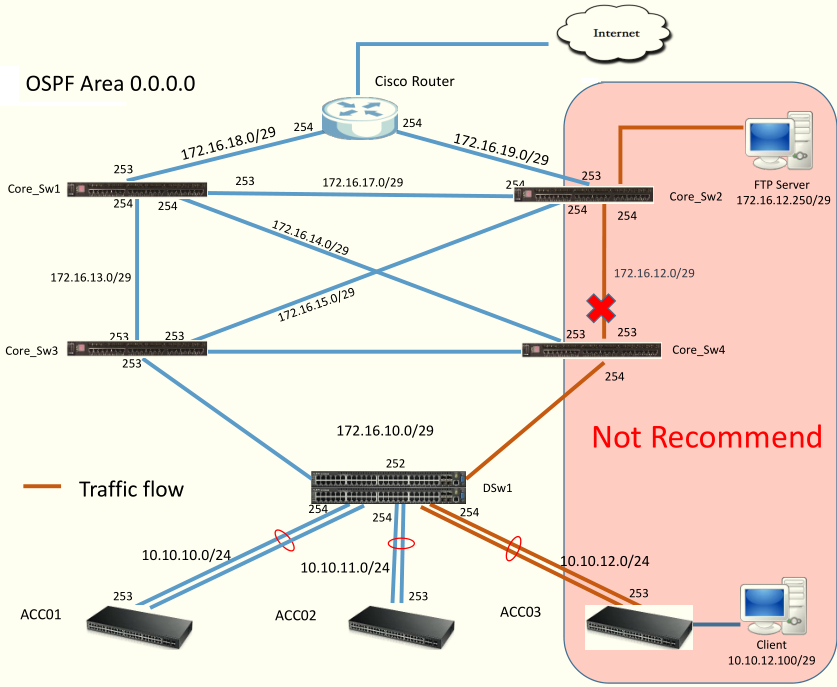

Huomio! Tässä topologiassa on joitain piirteitä.

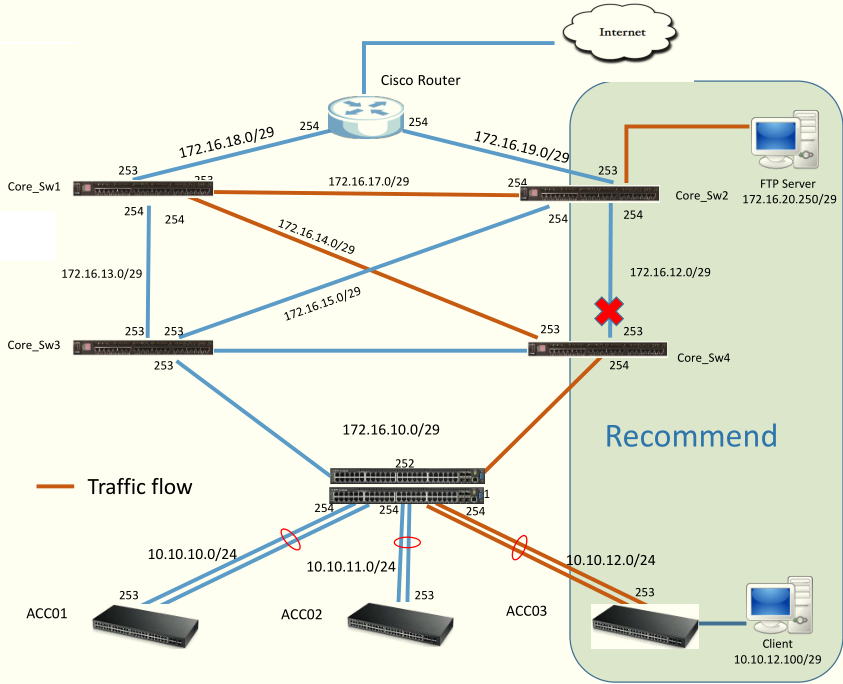

Palvelin ja asiakas eivät pysty muodostamaan yhteyttä, jos ne ovat samassa lähetysalueessa. Tämä johtuu SVI: n toiminnasta (Switch virtuaalirajapinta), se on aina YLÖS-tilassa, vaikka Switch Port olisi ala-tilassa. Siksi asiakas ei voi muodostaa yhteyttä FTP 172.16.12.250 -rekisteriin, jos yhteys Core_Sw2: n ja Core_Sw3: n välillä häviää.
Tämän estämiseksi sinun on erotettava palvelimien ja asiakkaiden IP-osoitteet OSPF-reititysalueelta. Kun Core_Sw2: n ja Core_Sw4 Switches: n välillä ei ole yhteyttä, Core_Sw4 määrittää, että naapuria ei ole, ja laskee uudelleen OSPF: n.
Voit tarkastella ydin Switch-kokoonpanoesimerkkejä (kokoonpanot tekstimuodossa) CoreSw_config.zip-arkistossa.
