Verkkokytkin - Määritä VLANit osastojen välisen liikenteen erottamiseksi toisistaan.

Luotu 27. toukok. 2019, 11.56 - Päivitetty 25. elok. 2023, 13.10

Serhii Boiarynov

Tärkeä huomautus:
Hyvät asiakkaat, huomioikaa, että käytämme konekäännöstä tarjotaksemme artikkeleita paikallisella kielelläsi. Kaikkea tekstiä ei välttämättä voida kääntää tarkasti. Jos käännetyssä versiossa on kysymyksiä tai ristiriitaisuuksia tietojen oikeellisuudesta, tutustu alkuperäiseen artikkeliin täällä: Alkuperäinen versio.

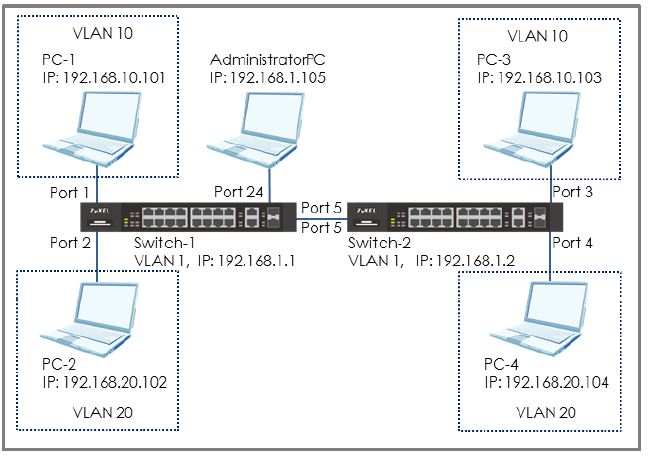

Tässä esimerkissä näytetään, miten kytkin asetetaan tekemään erillistä liikennettä osastojen välillä.
Staattisen VLANin avulla samaan VLANiin pääsevät isännät voivat kommunikoida vain keskenään.

VLAN:n määrittäminen osastojen välisen liikenteen erottamiseksi toisistaan

Määritä kytkin-1

1. Määritä VLAN1 kytkimelle 1:
2 normaaliksi (Estä VLAN1:n lähetyspakettien lähettäminen porttiin 1, 2). Siirry web GUI:n ja siirry osoitteeseen:

dyn_repppppppp_0

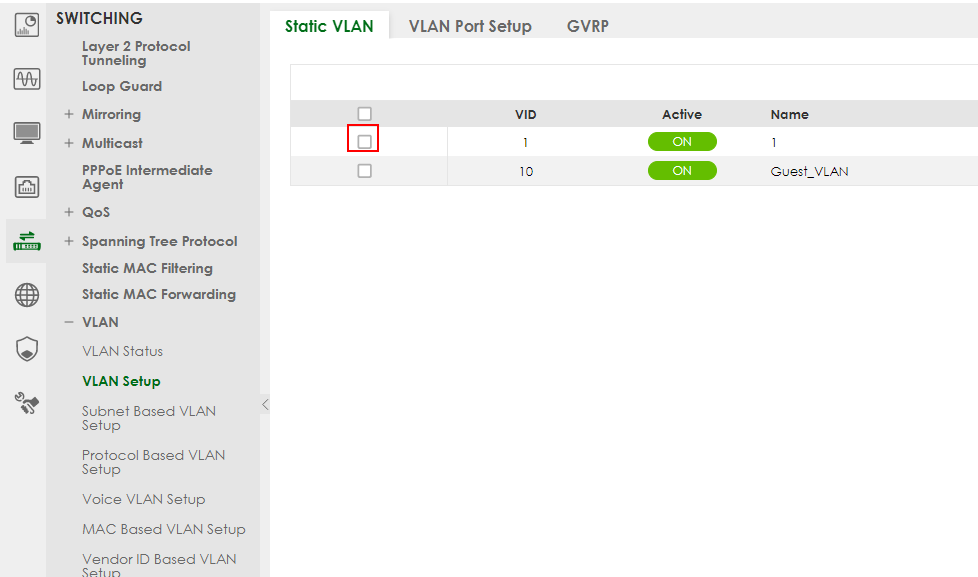

Valitse sitten VLAN1 (VID1) ja napsauta "Add/Edit":

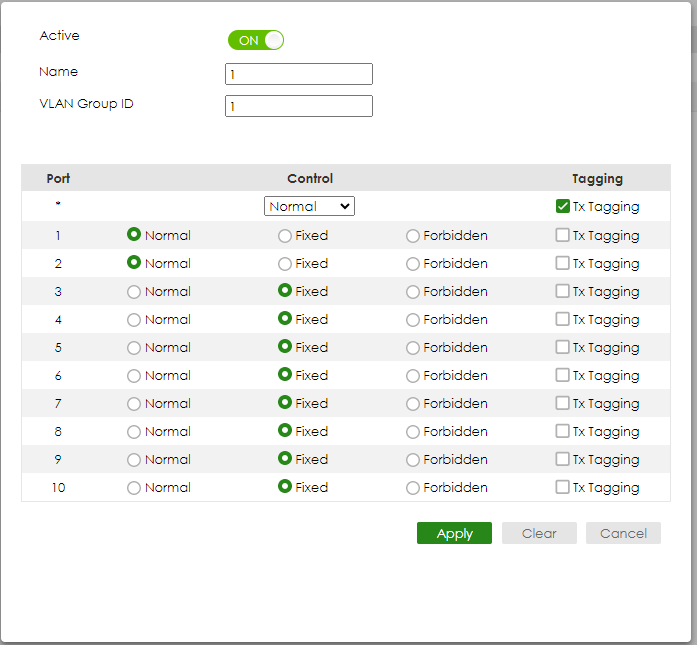

Valitse portti 1, 2 normaaliksi. Napsauta "Add".

Luo VLAN10 kytkimelle 1:
Siirry web GUI:n ja siirry osoitteeseen:

dyn_repppppppp_1

Napsauta sitten Add/Edit:

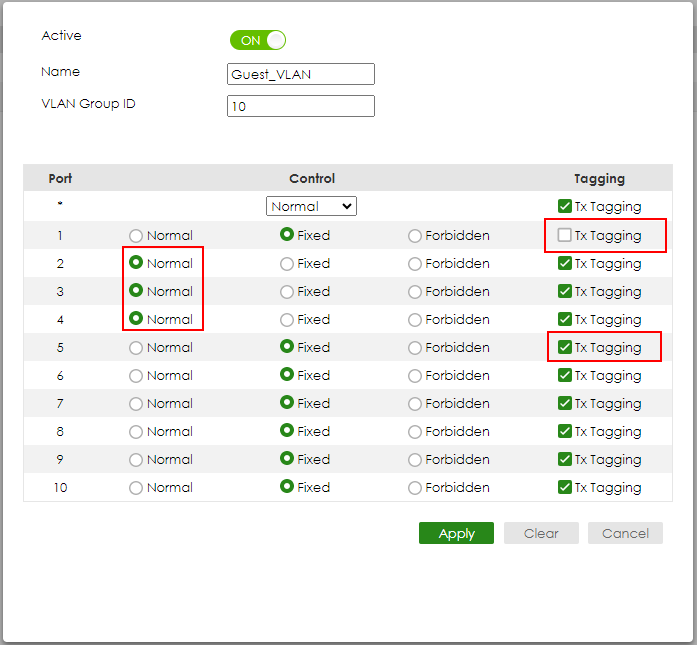

Kirjoita nimi ja VLAN-ryhmän ID=10. Valitse portit 1 ja 5 kiinteiksi ja poista merkintä Tx Tagging(Untagged) portista 1 ja merkitse Tx Tagging(Tagged) portista 5. Napsauta "Apply" (Käytä).

Luo VLAN20 kytkimessä 1:
Siirry web GUI:n ja siirry osoitteeseen:

dyn_repppppppp_2

Napsauta Add/Edit.

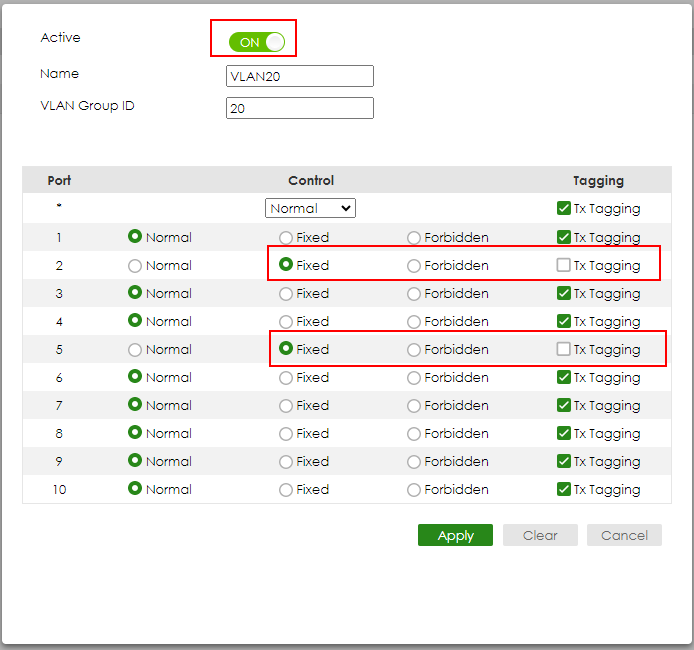

Tarkista sitten "ACTIVE" Kirjoita Name ja VLAN Group ID=20. Valitse portit 2 ja 5 kiinteiksi ja poista merkintä Tx Tagging(Untagged) portista 2 ja merkitse Tx Tagging(Tagged) portista 5. Napsauta "Apply" (Käytä).

Aseta PVID kytkimelle 1:
Siirry osoitteeseen:

dyn_repppppppp_3

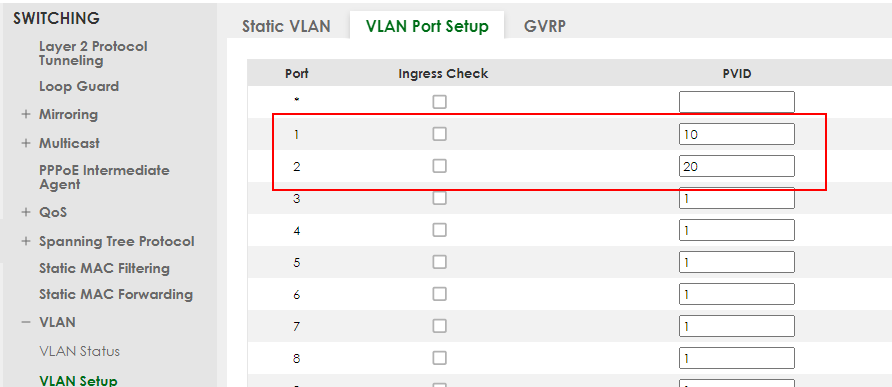

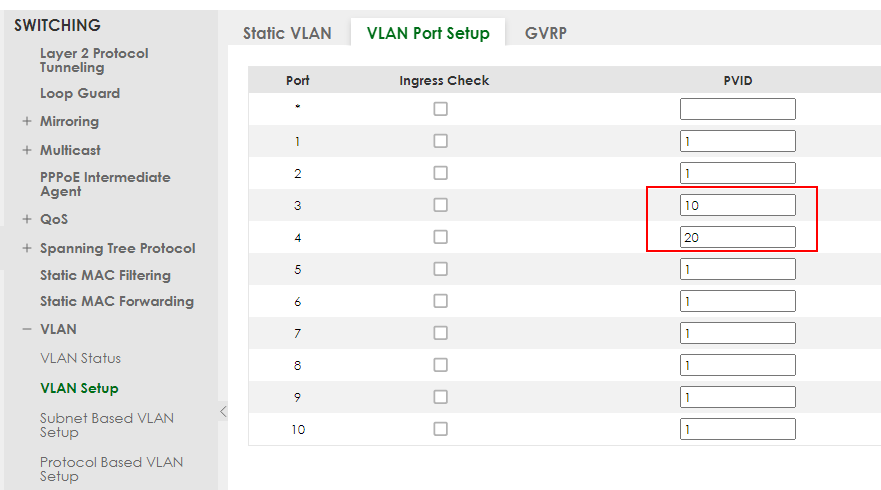

Aseta portin 1 PVID=10 (VLAN 10) ja portin 2 PVID=20 (VLAN 20).

Määritä kytkin 2

Määritä VLAN1 kytkimelle 2:
Tämä estää VLAN1:tä lähettämästä paketteja porttiin 3, 4). Siirry web GUI:n ja siirry kohtaan:

dyn_repppppppp_4

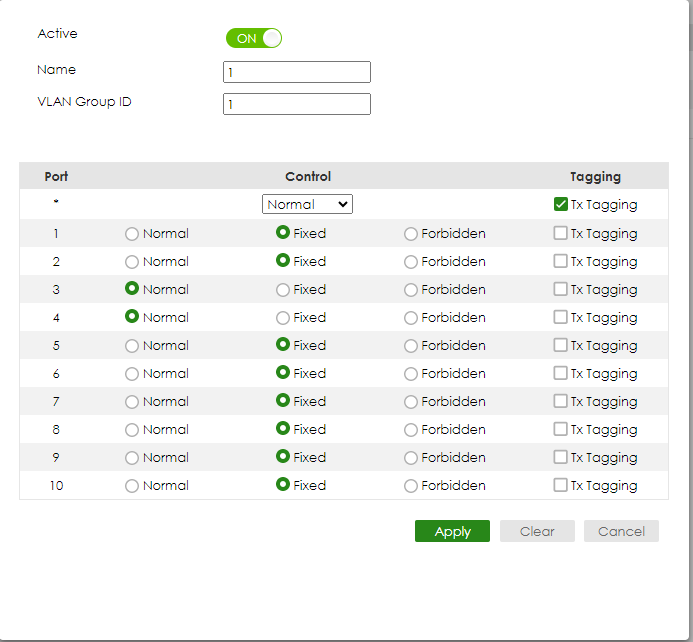

Valitse portti 3, 4 normaaliksi.
Napsauta "Add" (Lisää).

Luo VLAN10 Switch-2:een:
Siirry web GUI:een ja siirry osoitteeseen:

dyn_repppppppp_5

Tarkista "ACTIVE" Kirjoita nimi ja VLAN-ryhmän ID=10.

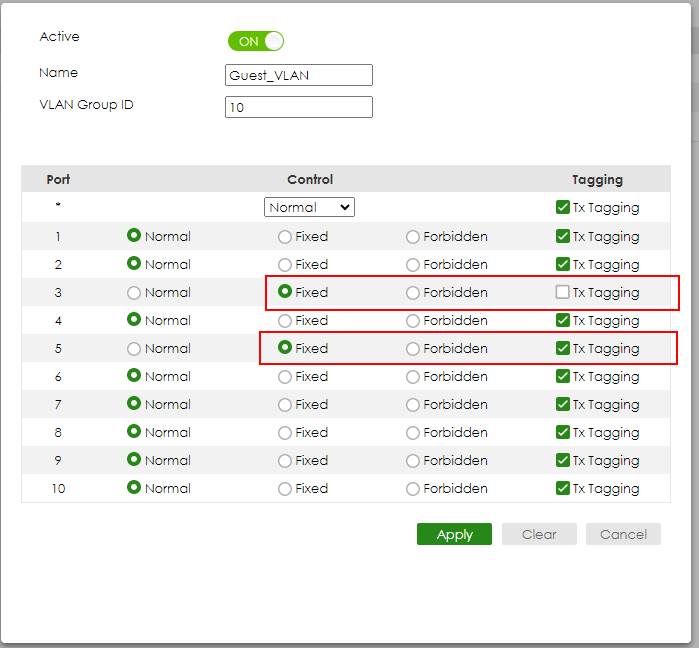

Valitse portit 3, 5 kiinteiksi ja poista Tx Tagging(Untagged) portista 3 ja tarkista Tx Tagging(Tagged) portista.
Napsauta "Apply".

Luo VLAN20 Switch-2:ssa:
Siirry web GUI:n ja siirry osoitteeseen:

dyn_repppppppp_6

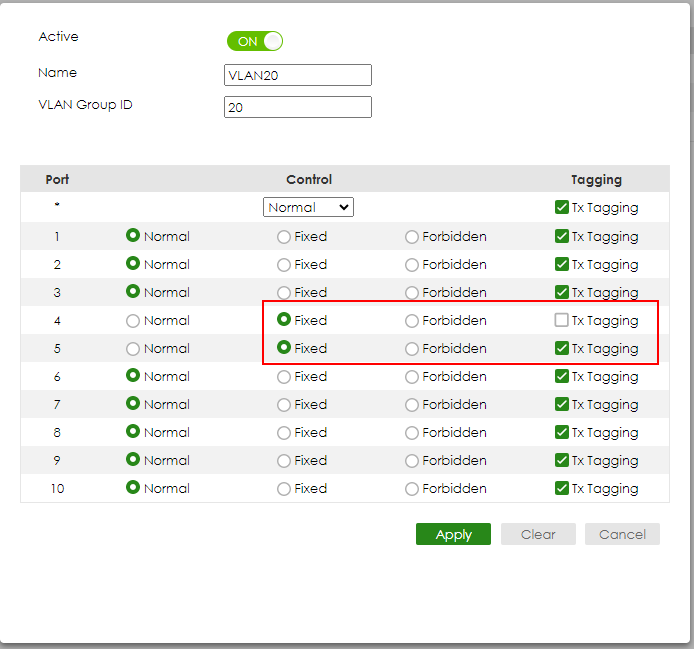

Tarkista "ACTIVE" Kirjoita nimi ja VLAN-ryhmän ID=20. Valitse portit 4 ja 5 kiinteiksi ja poista merkintä Tx Tagging(Untagged) portista 4 ja merkitse Tx Tagging(Tagged) portista.

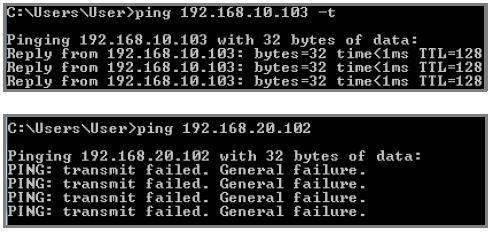

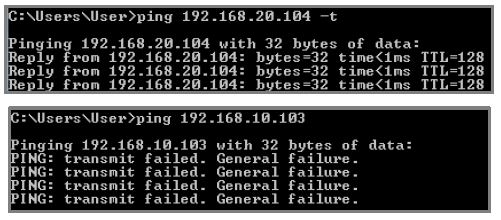

Napsauta "Apply".
