Älyverkon määrittäminen Nebula:ssa - asennus, valvonta ja vianmääritys

Tässä artikkelissa kerrotaan, miten Smart Mesh -verkko määritetään PRD_N_Q_QPlxryXRbM_0:ssa, miten WiFi-verkko voidaan yhdistää lähiverkkoon käyttämällä Wireless Bridge -ohjelmaa ja mitä parannuksia Nebula mesh -järjestelmään on tehty. Siinä näytetään myös tuetut mallit, meshin downlink, mesh AP:n määrittäminen, Mesh Failover, kuinka tarkistaa mesh-järjestelmän signaalin voimakkuus, epävakaa mesh ja jos mesh ei muodosta yhteyttä.

Huomaa: Tämä artikkeli kattaa Smart Mesh -ominaisuuden eikä Wireless Bridge -ominaisuutta. Vaikka molemmat tekniikat palvelevat samankaltaisia tarkoituksia, ne perustuvat eri periaatteisiin. Jos etsit tietoa Wireless Bridgestä, katso alla olevat linkit. Voit myös tutustua virtuaalilaboratorioihimme nähdäksesi molemmat tekniikat toiminnassa ja ymmärtää paremmin niiden välisiä eroja.

• Langattoman sillan määrittäminen Nebula:ssa - Juuri- ja toistin AP-konfiguraatioiden määrittäminen
• SMB-toimiston Nebula-pohjainen verkkotopologia, jossa on WAN-varmuuskopiointi ja langaton silta.
• SMB- ja kotitoimiston kokoonpano palomuurin, kytkimen ja Smart Meshin avulla.

Smart Mesh ja Wireless Bridge ovat pohjimmiltaan erilaisia tekniikoita:

• Smart Mesh on itseorganisoituva langaton verkko, jossa yksi tukiasema (root AP) on kytketty verkkoon ja muut tukiasemat (toistimet) yhdistyvät siihen WiFin kautta. Verkko voi mukautua automaattisesti, jos olosuhteet muuttuvat.

• Langaton silta on kahden tai useamman AP:n välinen point-to-point- tai point-to-multipoint-yhteys, jota käytetään erillisten verkkosegmenttien yhdistämiseen ilman kaapeleita. Se perustuu yleensä staattiseen kokoonpanoon.

Smart Mesh -tekniikka - Yksinkertainen yleiskatsaus

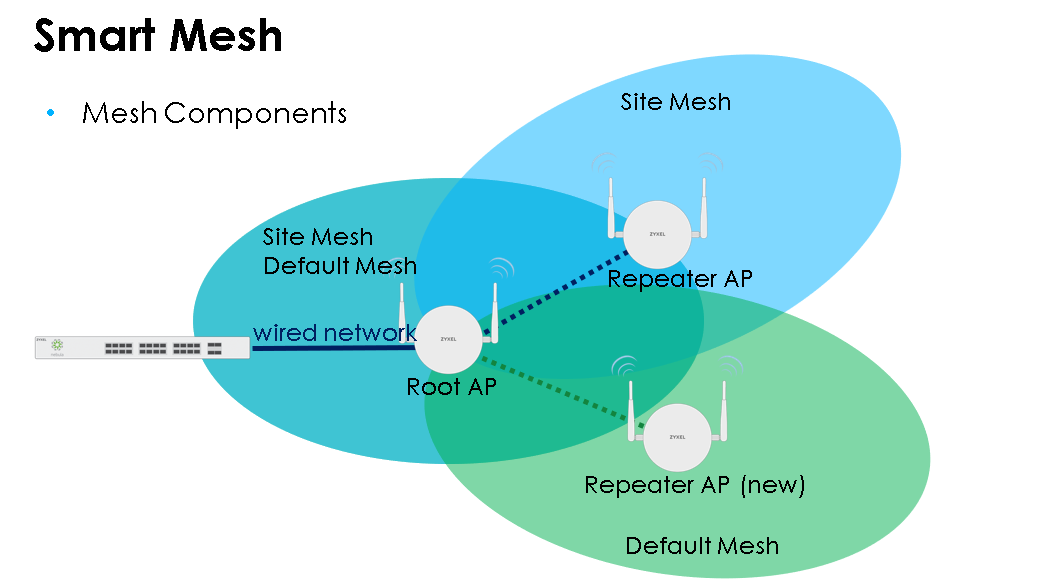

Smart Mesh -tekniikka toimii asettamalla yksi pääyhteyspiste (jota kutsutaan "root AP:ksi"), jolla on langallinen yhteys verkkoon. Muut tukiasemat (joita kutsutaan "toistimiksi") muodostavat yhteyden juuritukiasemaan WiFin avulla.

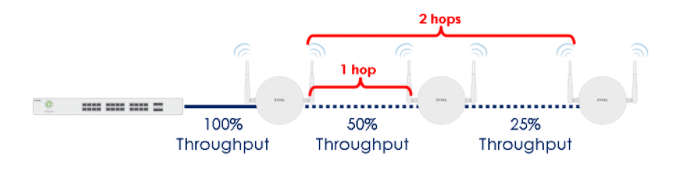

Voit rakentaa meshin, jossa on useita langattomia siirtymiä, mutta parhaan nopeuden ja vakauden saavuttamiseksi suosittelemme, että kaikki AP:t sijoitetaan riittävän lähelle pää AP:tä, jotta vältytään liian monilta siirtymiltä. Jokainen ylimääräinen hyppy voi vähentää nopeutta jopa 50 %.

Toistavat AP:t luovat langattoman sillan root AP:hen ja käyttävät samaa WiFi-nimeä (SSID). Voit myös käyttää useampaa kuin yhtä root AP:tä, riippuen asetuksestasi. Useimmissa tapauksissa yhtä WiFi-taajuutta (kuten 5 GHz) käytetään mesh-linkkiä varten ja toista (kuten 2,4 GHz) käytetään liitettyjä laitteita varten.

Huomioitavia asioita

• Meshin luominen useiden langattomien siirtymien kautta (ei rajoituksia).
• Suositeltava langaton siirtymävaihe: alle 2 siirtymävaihetta langallisesta verkosta.
• Nyrkkisääntö: koko verkko puolitetaan jokaisen langattoman siirtymän kohdalla.

Rakennettaessa mesh-verkkoa älykäs mesh rakennetaan yleensä ensin 5G:n kautta, ja jos signaali ei ole riittävän hyvä, siirrytään 2,4G-yhteyteen.

Unohda kaapeleiden asettamat rajat - aloita Smart Mesh -asennus jo tänään!

Älykkään verkon määrittäminen

Smart Mesh -verkon määrittäminen edellyttää, että kaksi Smart Mesh -yhteensopivaa tukiasemaa on liitetty samaan paikkaan.

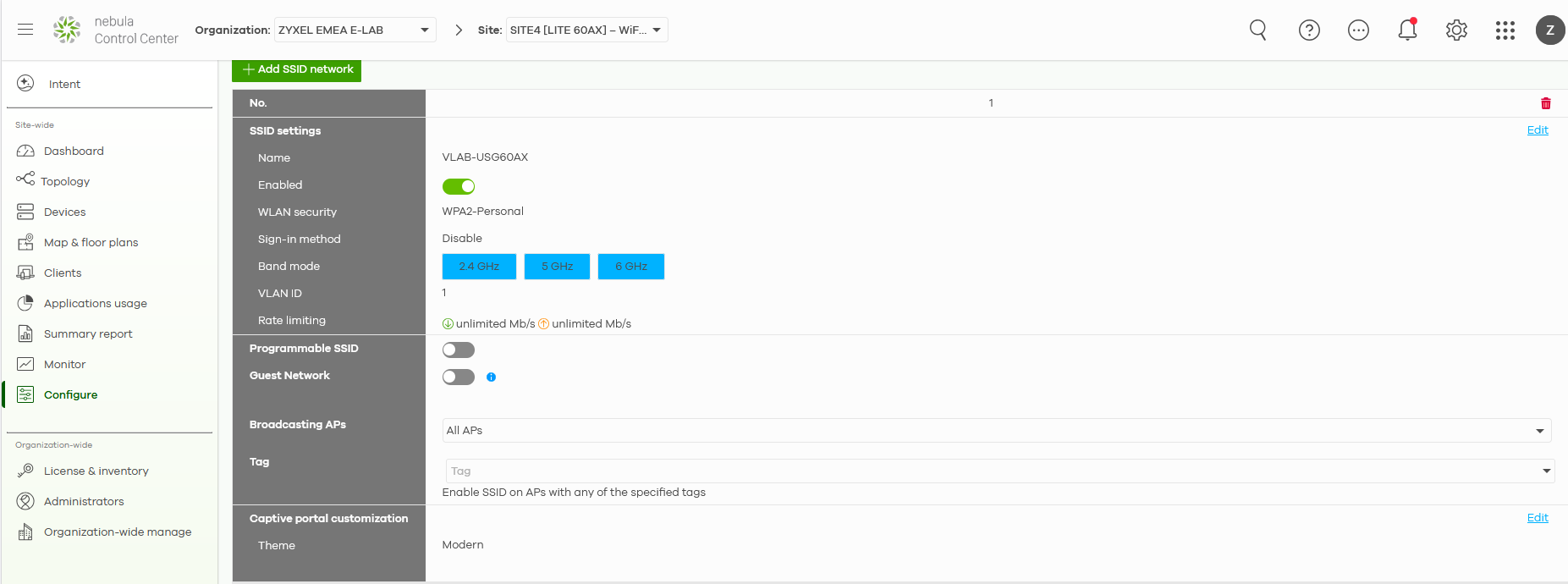

• Määritä ensin SSID-profiilit mieltymystesi mukaan käyttämällä:

Site-wide > Configure > SSID Settings

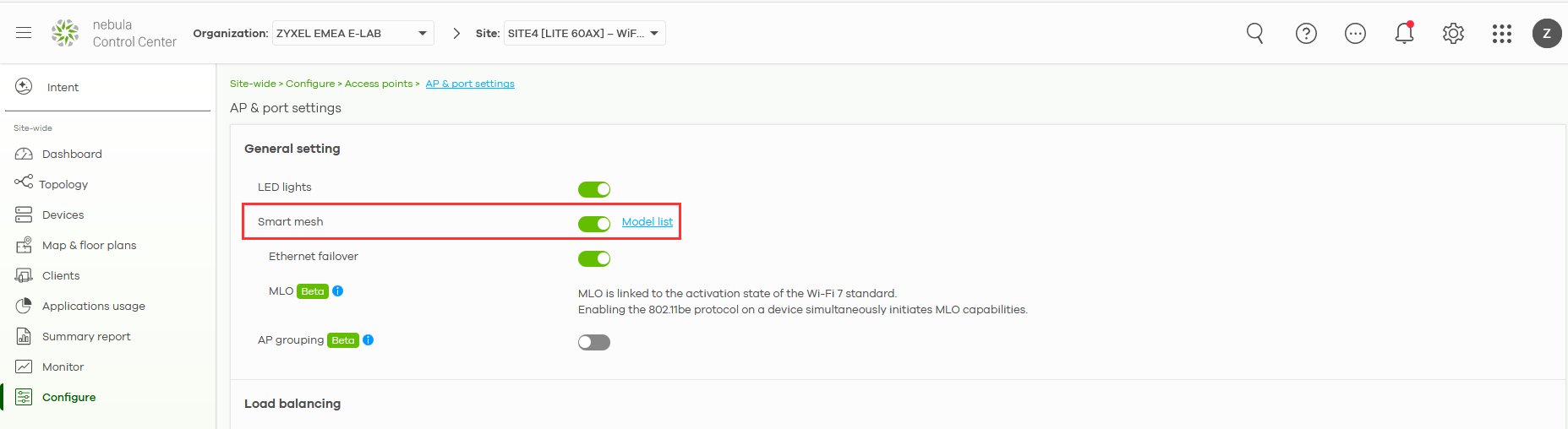

• Varmista sitten, että "Smart Mesh" -liukusäädin on päällä:

Site-wide > Configure > Access Point > AP & port settings

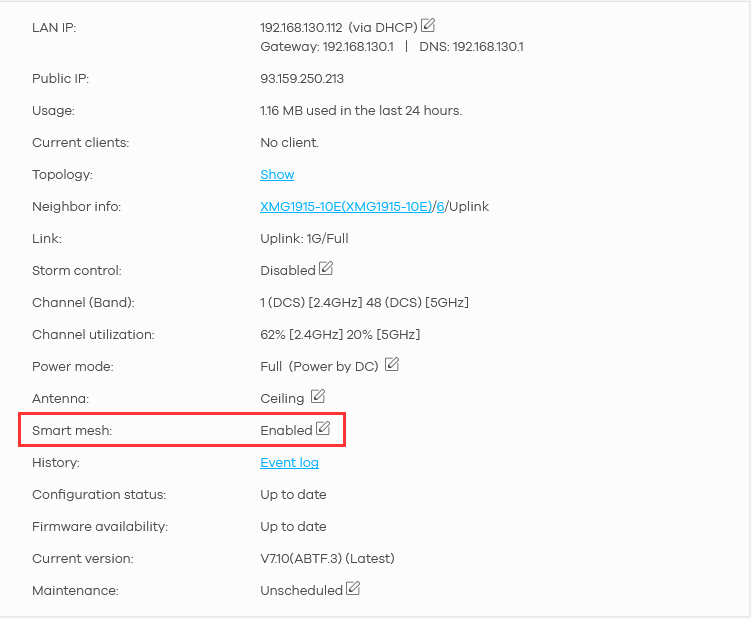

• Varmista sitten, että Smart Mesh on käytössä jokaisessa laitteessa.

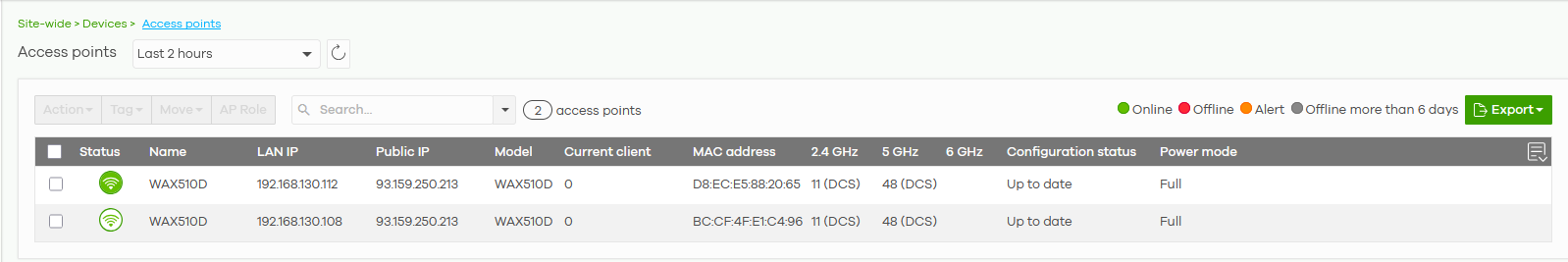

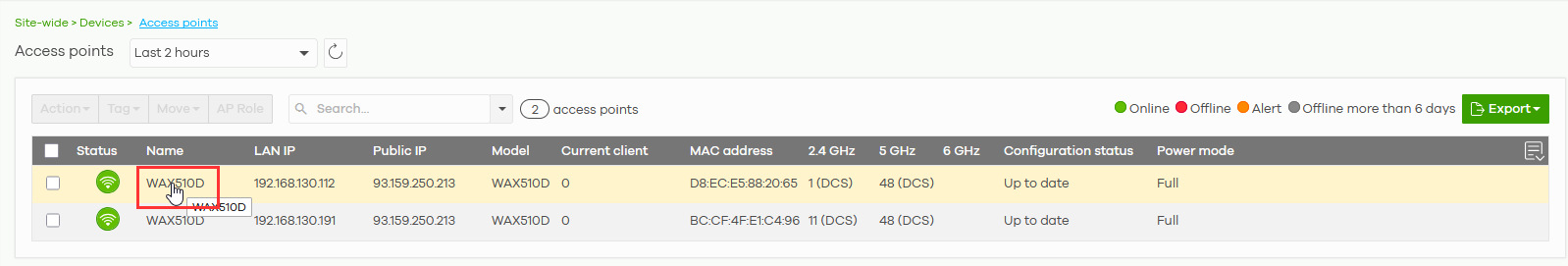

Site-wide > Device -> Access Points > "Select Access point"

Smart Mesh -verkon määrittäminen

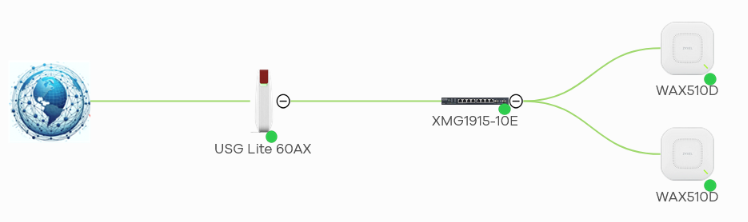

• Varmista, että molemmat laitteet ovat verkossa - näin ne voivat vastaanottaa Nebula:n määritykset.

Huomautus: Kun olet tehnyt asetuksiin "kaikki muutokset", odota noin 7-10 minuuttia, jotta tukiasema vastaanottaa täydellisen kokoonpanon Nebula-ohjauskeskuksesta (NCC).

Kun olet ottanut Smart Meshin käyttöön ja varmistanut, että molemmat AP:t ovat yhteydessä ja verkossa, irrota Repeater AP:stä virta ja verkkokaapelit. Siirrä se sitten haluttuun paikkaan ja kytke se vain verkkovirtaan.

Tärkeää: Jos Repeater AP on sijoitettu liian kauas Root AP:stä, se ei ehkä pysty muodostamaan yhteyttä.
Tämän välttämiseksi suosittelemme, että Repeater AP sijoitetaan ensin Root AP:n näkyvyysalueelle, jotta voidaan varmistaa, että se voi muodostaa langattoman yhteyden. Kun verkkoyhteys toimii, voit yrittää siirtää sen lopulliseen sijaintiin.

Odota, että verkkoyhteys muodostuu
Verkkoyhteys luodaan automaattisesti.
Odota enintään 15 minuuttia, että Repeater AP palaa verkkoon verkkoyhteyden kautta.

Tarkistus - Yhteys muodostettu onnistuneesti

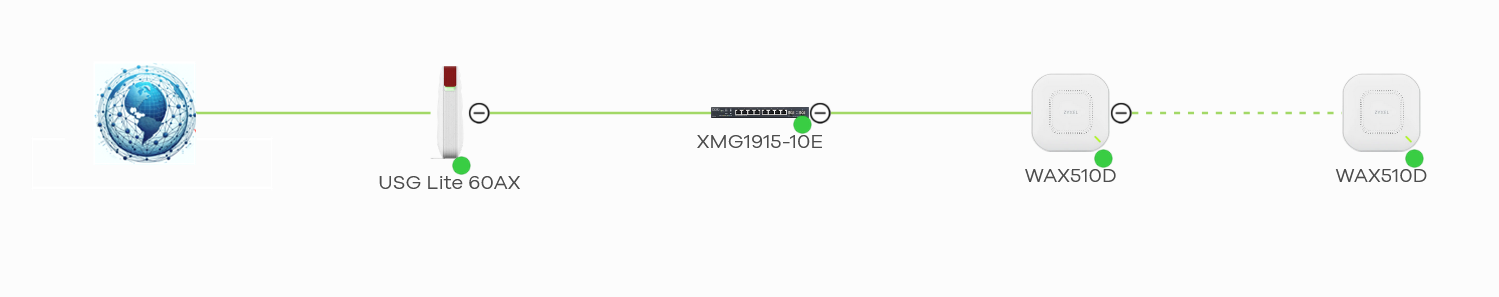

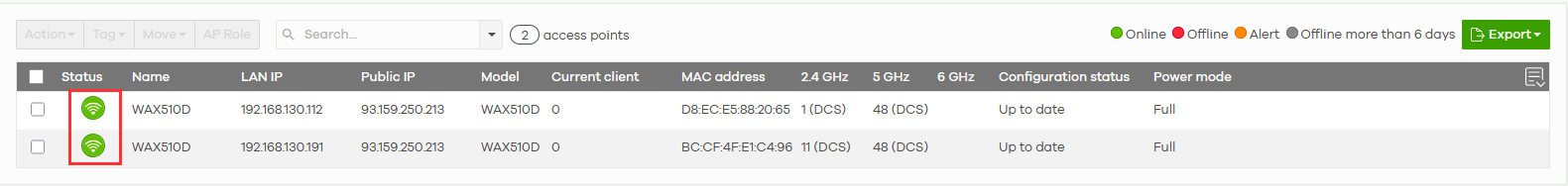

Yksiköiden pitäisi näkyä verkossa ja eri symboleilla:

Ontto-vihreä symboli osoittaa, että kyseinen AP toimii toistin AP:nä, kun taas väritäytteinen symboli osoittaa, että AP toimii root AP:nä.

Smart-Mesh-parannukset

Mesh Downlink -toiminnon poistaminen käytöstä

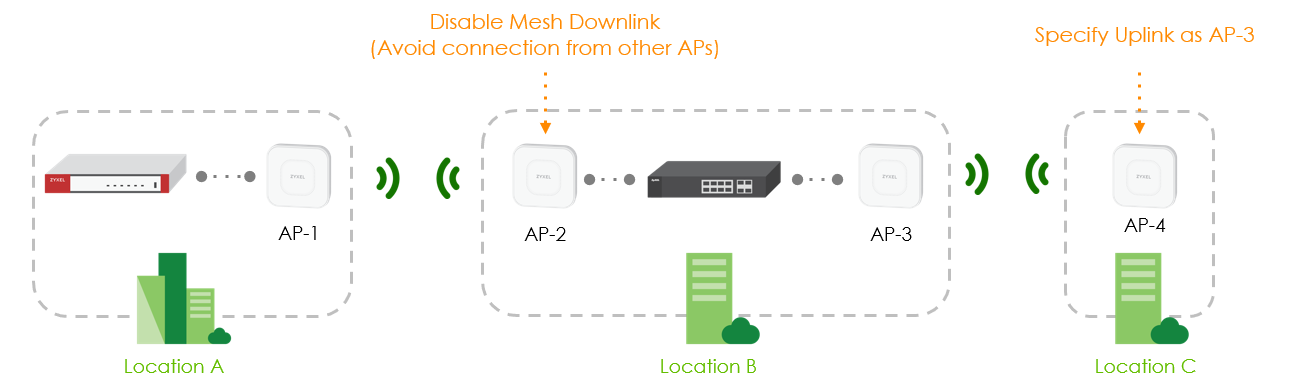

Firmware 6.30:stä lähtien voimme nyt poistaa Smart-Mesh Downlink -yhteyden käytöstä toistin AP:ssä, jotta muut Mesh AP:t eivät veisi kaistanleveyttä.

Downlinkin ottaminen käyttöön AP-2:ssa tarkoittaa, että AP-4 ei voi verkottua AP-2:n kanssa.

Jos haluat poistaa Downlinkin käytöstä, siirry osoitteeseen:

Site-wide > Devices > Access Point > "Specific AP"

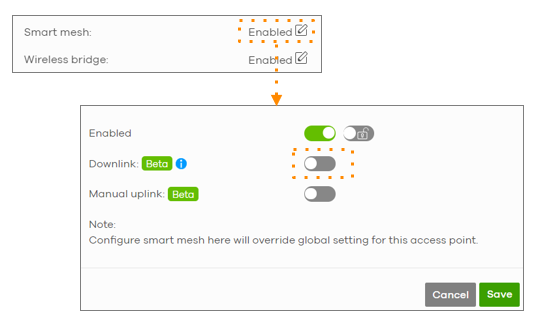

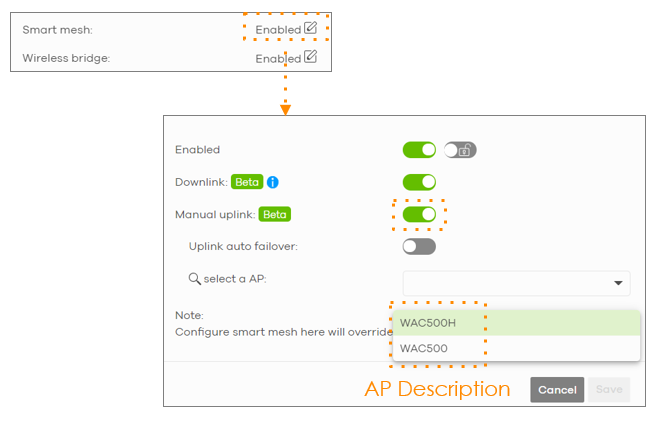

Muokkaa sitten Smart-Meshiä ja poista Downlink käytöstä.

Huomaa, että AP toimii edelleen Mesh AP:nä.

Määritä Uplink AP

Voimme nyt määrittää, mitä AP:tä käytetään pääasiallisena Uplink-verkkona.

Siirry tätä varten osoitteeseen:

Site-wide > Devices > Access Point > "Specific AP"

Muokkaa sitten Smart-Mesh ja valitse tämän toistin-AP:n pääjuuri-AP.

Vikasietoisuus Smart-Meshissä

Tämä toiminto riippuu siitä, että tälle toistin AP:lle on valittu tietty pää AP (katso kohta 8 edellä).

Kun toistin AP ei pysty muodostamaan yhteyttä määritettyyn pää AP:hen, se muodostaa yhteyden muihin käytettävissä oleviin AP:hin pitääkseen Internet-yhteyden yllä.

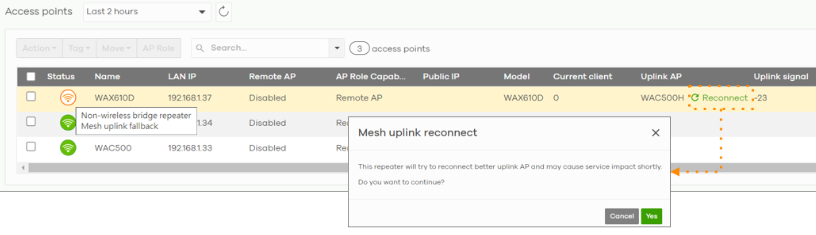

Virhetila näkyy AP-luettelossa:

Site-wide > Devices > Access Point > "Specific AP"

Järjestelmänvalvoja voi käynnistää yhteyden uudelleen muodostamisen manuaalisesti AP-tilaluettelosta.
