Tärkeä huomautus: |
Yritys, joka omistaa sivukonttorin lähellä pääkonttoria, tarvitsee silloittaa toimiston liikenne ilman verkkokaapeleita, WDS-siltaa voidaan käyttää liikenteen silloittamiseen sekä VLANien (enintään 8 VLANia) käyttämiseen. Tässä asiakirjassa esitellään WDS:n kanssa konfiguroidun Radio 1:n käyttöä.

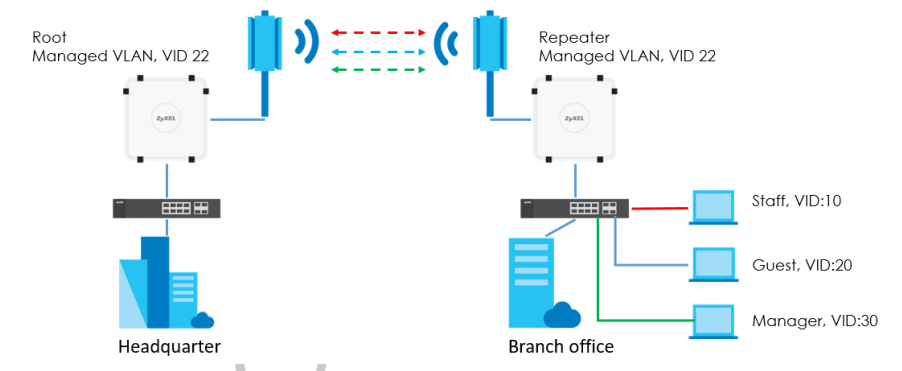

1. Skenaario ja topologia
Haarakonttori saa Internet-yhteyden pääkonttorista langattoman sillan kautta. Oletetaan, että kaksi AP:tä on hallinnoidussa VLANissa, jonka VID on 22. Ne rakentavat langattoman sillan 2,4G-radiolla. Haarakonttori tarjoaa langallisen verkon VLAN 10, 20 ja 30:llä eri ryhmäkäyttäjille.
2. Konfigurointi

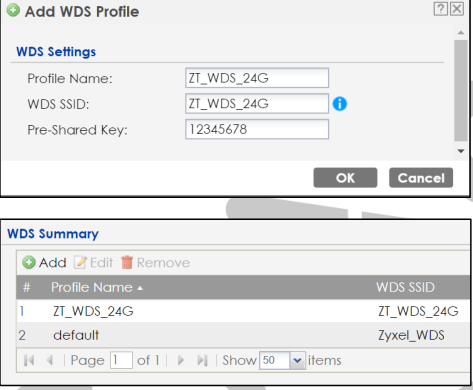

WDS-profiilin konfigurointi
1.Root- ja Repeater AP:n on käytettävä samaa WDS-profiilia, jotta ne voivat muodostaa linkin toisiinsa.
*Lisää sama WDS-profiili Root- ja Repeater AP:hen.
Siirry kohtaan CONFIGURATION > Object > WDS Profile > WDS > Add.

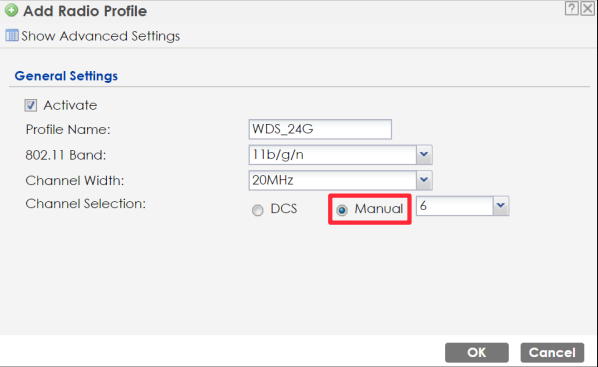

Määritä radioprofiili
2.Valitse paras kanava ja kiinnitä se. Root- ja Repeater AP:n on
siirrettävä tiedot samalla kanavalla.
*Lisää sama radioprofiili Root- ja Repeater AP:hen.
Mene CONFIGURATION > Object > AP Profile > Radio > Add.
Määritä AP-asetukset

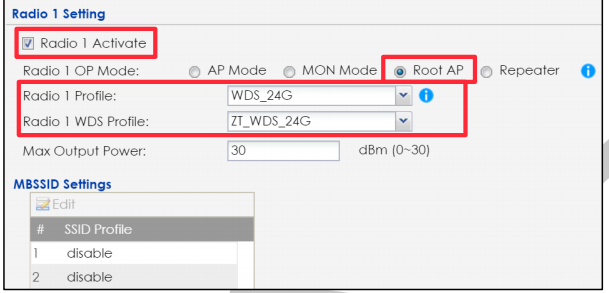

3. Aseta WDS-profiili ja valitse AP-tila. Siirry kohtaan KONFIGUROINTI > Langaton > AP-hallinta > WLAN-asetus > Radio 1 -asetus > Root AP
Toistimen on otettava käyttöön WDS Wireless Bridging.

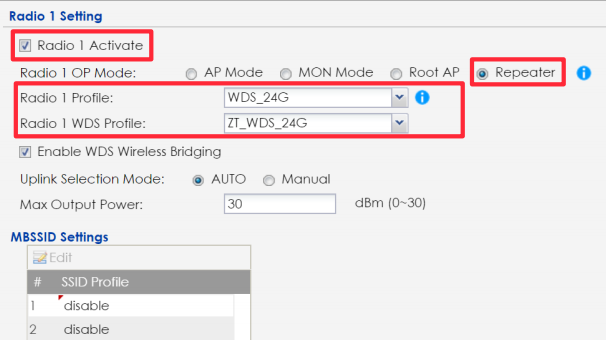

4. Siirry kohtaan CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP.
Configure Network setting
5. Lisää VLAN 10, 20 ja 30 eri käyttäjäryhmien verkkoja varten VLAN-asetuksiin.

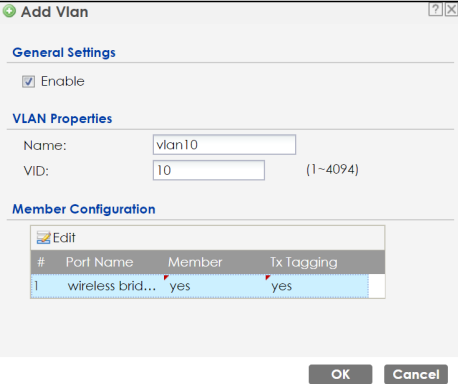

* Lisää sama VLAN-asetus Root- ja Repeater AP:hen. Siirry CONFIGURATION > Network > VLAN > VLAN Configuration >Add> VLAN 10.

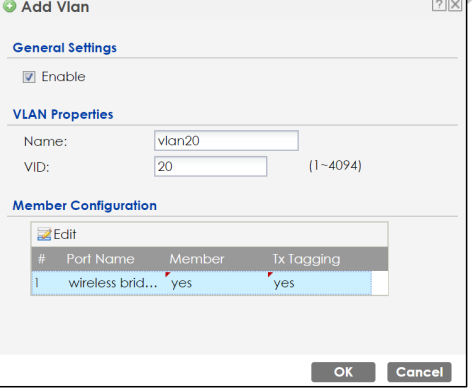

Siirry CONFIGURATION > Network > Network > VLAN > VLAN Configuration >Add > VLAN 20.

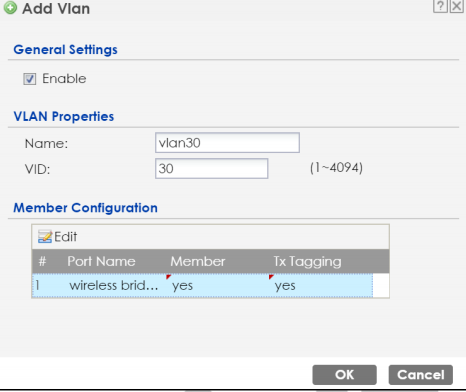

Siirry CONFIGURATION > Network > Network > VLAN > VLAN Configuration >Add > VLAN 30
6. Aseta hallinta-VLAN-tunnukseksi 22 ja poista "As Native VLAN" käytöstä. *Lisää sama radioprofiili Root- ja Repeater AP:hen. Siirry kohtaan KONFIGUROINTI > Verkko > VLAN > VLAN-asetus.
7. Kun olet määrittänyt hallinnoidun VLANin ja varmistanut, että toistin saa IP-osoitteen VLAN22:sta, määritä toistimen AP:hen staattinen IP-osoite, jotta järjestelmänvalvoja ei löydä AP:tä, kun langaton
silta ei toimi. Siirry kohtaan CONFIGURATION > Network > IP-asetukset
3. Testitulos
1.Tarkista Root AP:n WDS-tiedot.

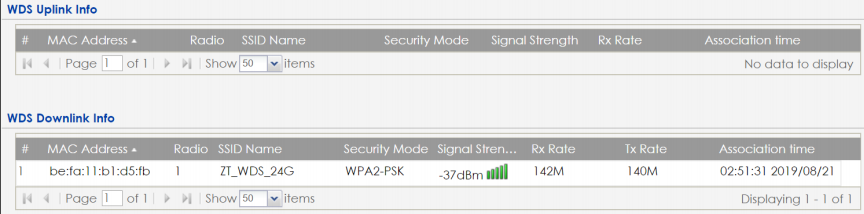

Siirry kohtaan DASHBOARD > Downlink Status.
Siirry kohtaan MONITOR > Langaton > WDS Link Info > WDS Downlink Status (WDS-linkin tila)

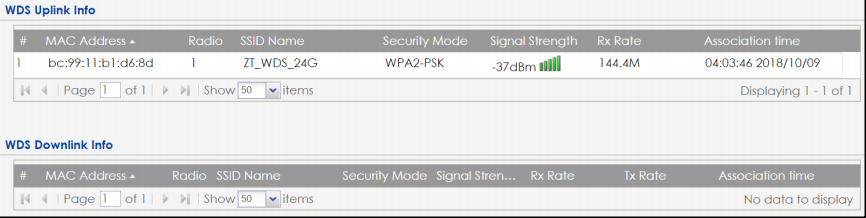

2. Tarkista toistin AP:n WDS-tiedot.
Siirry kohtaan DASHBOARD > Uplink Status.
Siirry kohtaan MONITOR > Langaton > WDS Link Info > WDS uplink Status.

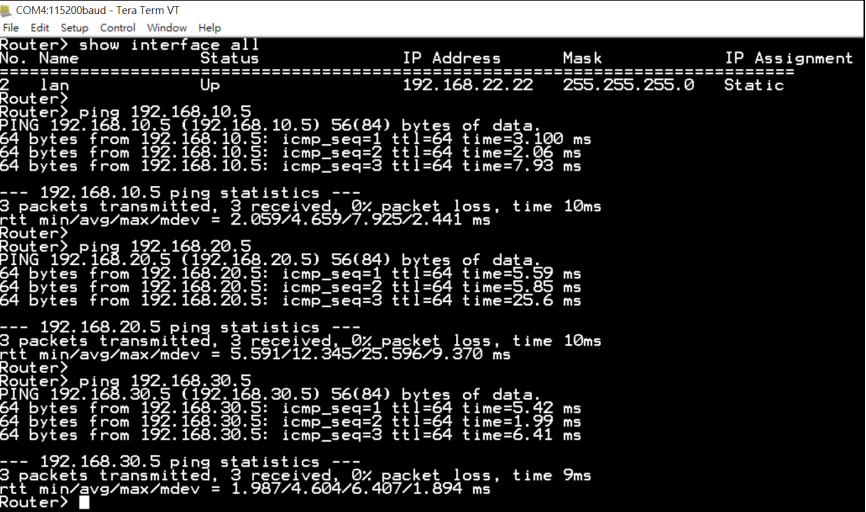

3. Ota yhteys toistin AP:hen konsolin tai ssh:n kautta. Pingaa AP:n avulla eri VLAN-yhdyskäytäviä ja varmista, että VLAN-liikenne pääsee kulkemaan AP:n läpi. Toistimen AP:n IP on 192.168.22.22.
VLAN10:n yhdyskäytävä on 192.168.10.5, VLAN20:n yhdyskäytävä on 192.168.20.5 ja VLAN30:n yhdyskäytävä on 192.168.30.5. Ping-tulokset ovat onnistuneet seuraavan tilannekuvan mukaisesti.
4. Huomautus:
Root AP:llä on oltava vastaavat VLAN-liitännät, jotta merkitty liikenne voidaan välittää uplink-laitteille. Root AP:llä on oltava SSID, joka käyttää samaa VLAN-tunnusta, tai sen on asetettava LAN-toiminto käyttäen samaa VLAN-tunnusta.
