Artikkelissa selitetään, miten Link Aggregation (LAG) -toiminto määritetään switch-laitteessa, ja kuvataan yksityiskohtaisesti staattisen LAG:n ja LACP:n (Link Aggregation Control Protocol) väliset erot. LAG yhdistää kaksi tai useampia portteja kapasiteetin ja luotettavuuden parantamiseksi. Staattinen LAG vaatii manuaalisen konfiguroinnin molemmissa päissä, kun taas LACP mahdollistaa automaattisen neuvottelun ohjauspakettien avulla. Artikkelissa kuvataan kunkin menetelmän edut ja haitat, kuten staattisen LAG:n aiheuttaman CPU-kuormituksen puuttuminen ja LACP:n kyky havaita linkkivikoja. Se tarjoaa vaiheittaisen oppaan LAG:n konfigurointiin, mukaan lukien portin tilan tarkistaminen, loop guard -toiminnon varmistaminen ja linkkien yhdistämisen määrittäminen switch:n asetusvalikosta.
Mikä on linkkien yhdistämistekniikka (LAG)?
Link Aggregation (LAG) on tekniikka, joka yhdistää useita verkkoportteja yhdeksi loogiseksi linkiksi kokonaiskaistanleveyden lisäämiseksi ja verkon luotettavuuden parantamiseksi. Tämä prosessi voidaan toteuttaa kahdella pääasiallisella tavalla: staattisella linkkien yhdistämisellä ja Link Aggregation Control Protocol (LACP) -protokollalla.
Staattinen linkkien yhdistely
Staattisessa linkkien yhdistämisessä määritetään manuaalisesti kaksi tai useampia portteja toimimaan yhtenä loogisena kanavana. Tämä asetus vaatii huolellista konfigurointia molemmissa päissä (esim. switch-laitteissa tai palvelimissa), jotta linkin molemmilla puolilla on identtiset staattiset trunk-asetukset. Tuloksena on looginen portti, joka tarjoaa yhdistettyä kaistanleveyttä, joka on yksittäisten porttien summa.
Staattisen linkkien yhdistämisen edut:
- Ryhmittelee kaksi–kahdeksan porttia yhdeksi virtuaaliseksi linkiksi, mikä parantaa läpimenokapasiteettia.
- Parantaa verkon luotettavuutta ja redundanssia kytkettyjen laitteiden välillä.
Link Aggregation Control Protocol (LACP)
LACP on standardoitu protokolla, joka on määritelty IEEE 802.3ad -spesifikaatiossa. Se mahdollistaa useiden fyysisten porttien automaattisen yhdistämisen yhdeksi loogiseksi linkiksi käyttämällä LACP-paketteja yhteyden hallintaan.
LACP:n avulla useita portteja yhdistetään muodostamaan linkkien yhdistämisryhmä (LAG), jonka kaistanleveys on yhtä suuri kuin yhdistettyjen porttien summa. Protokolla automatisoi paitsi porttien yhdistämisen neuvotteluprosessin myös sisältää mekanismeja linkin kunnon valvomiseksi. Linjavian sattuessa LACP voi poistaa viallisen linjan automaattisesti yhdistelmästä, mikä varmistaa toiminnan jatkumisen.
LACP:n edut:
- Mahdollistaa automaattisen neuvottelun switches:n välillä lähettämällä LACP-paketteja.
- Valvoo linjan toimintakuntoa vikojen havaitsemiseksi, vaikka vika ei olisikaan suoraan yhteydessä LAG:iin, ja voi poistaa vialliset linkit ryhmästä.
- Maksimoi käytettävissä olevan kaistanleveyden hyödyntämisen switches:n ja muiden verkkolaitteiden välillä.
- Helpottaa kuormituksen tasapainottamista useiden porttien välillä, mikä optimoi verkon kokonaistehokkuuden.
Johtopäätös
Link Aggregation on tärkeä tekniikka verkon kapasiteetin ja luotettavuuden parantamiseksi. Olipa kyseessä staattiset konfiguraatiot tai dynaamisempi LACP, useiden porttien yhdistäminen yhdeksi loogiseksi linkiksi parantaa tehokkaasti datan läpimenonopeutta ja kestävyyttä yksittäisten porttien vikoja vastaan. Verkkojen kehittyessä LAG:n ymmärtäminen ja käyttöönotto voivat merkittävästi parantaa verkon suorituskykyä ja luotettavuutta.
| Tyyppi | Staattinen runko | LACP |
| Mekanismi | Staattinen sidonta ilman pakettineuvottelua | Dynaamisesti neuvoteltu LACP-pakettien avulla |
| Hyödyt | Ei kuormita CPU:ta | Yhteyskatkoksen tunnistus ilman fyysisen yhteyden katkeamista |
| Miinukset | Ei tunnista linkkivikaa | Suurempi CPU-kuormitus pakettien hallinnan vuoksi |
Määritä linkkien yhdistämisen (LAG) asetukset
HUOMAUTUS: Määritä asetukset ensin, liitä sitten!
On erittäin suositeltavaa, että LACP-portteja ei kytketä ennen LACP:n määrittämistä, muuten verkossa voi esiintyä silmukoita. Jos RSTP on kuitenkin jo käytössä molemmissa switches-laitteissa, portit voidaan kytkeä ennen LACP-määrityksen loppuun saattamista. Jos switch ei vastaanota LACP-koepaketteja, RSTP estää portit, eikä silmukoita synny. Sen sijaan staattista runkoa käytettäessä silmukoita voi silti syntyä, koska LACP-neuvottelupaketteja ei vaihdeta.
Tarkista ennen aloittamista
Tarkista seuraavat asiat:

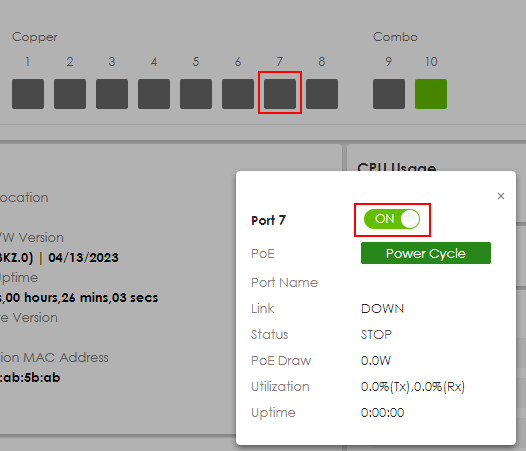

- Tarkista portin tila, tässä esimerkissä portti 7/8:
Varmista myös, että portit ovat käytössä:

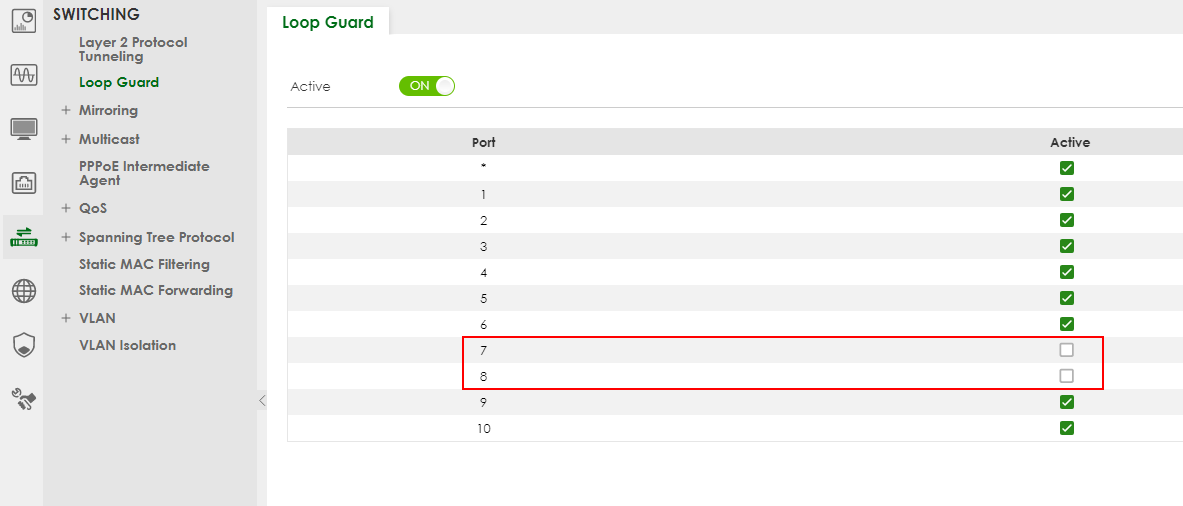

Seuraavaksi tarkista, että Loop Guard ei ole aktiivinen näissä porteissa. Siirry kohtaan:
SWITCHING > Loop Guard
Napsauta sitten "Käytä"

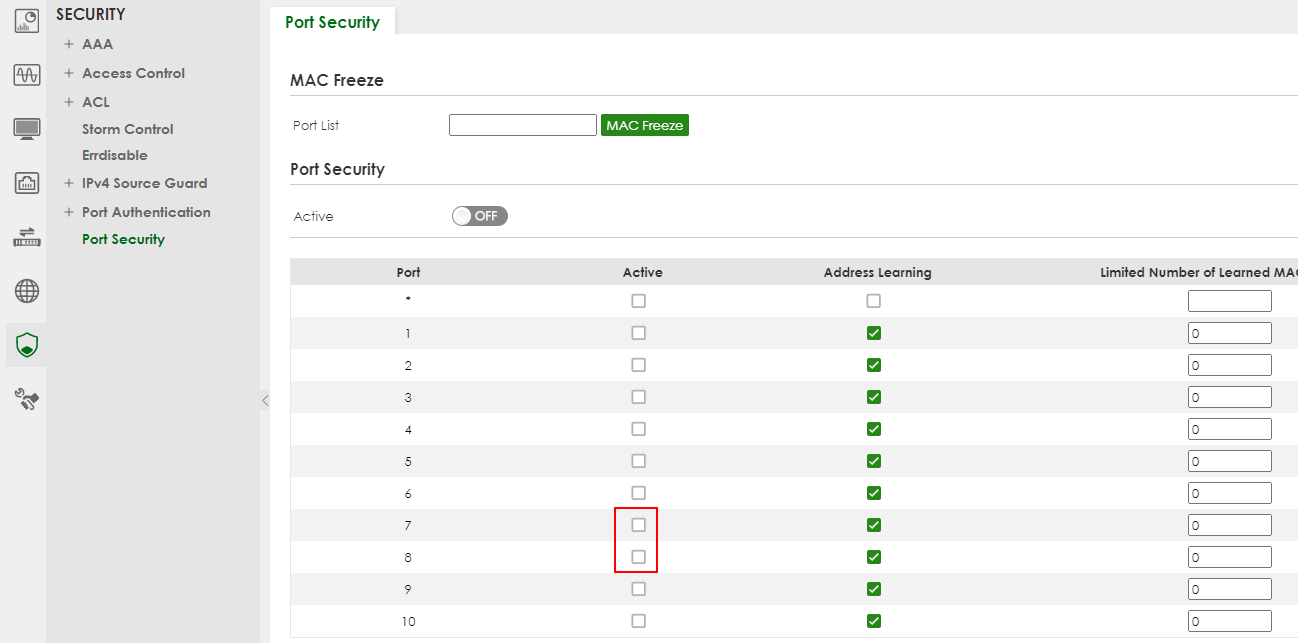

Tarkista, että porttiturva on poistettu käytöstä tarvittavissa porteissa siirtymällä kohtaan:
SECURITY > Port Security
Nyt voimme aloittaa linkkien yhdistämisen määrittämisen.
Linkkien yhdistämisen

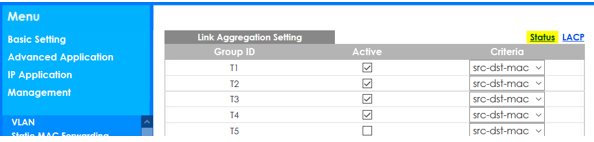

Nyt voimme aloittaa linkkien yhdistämisen määrittämisen siirtymällä kohtaan:
PORT > Link Aggregation > Link Aggregation Setting

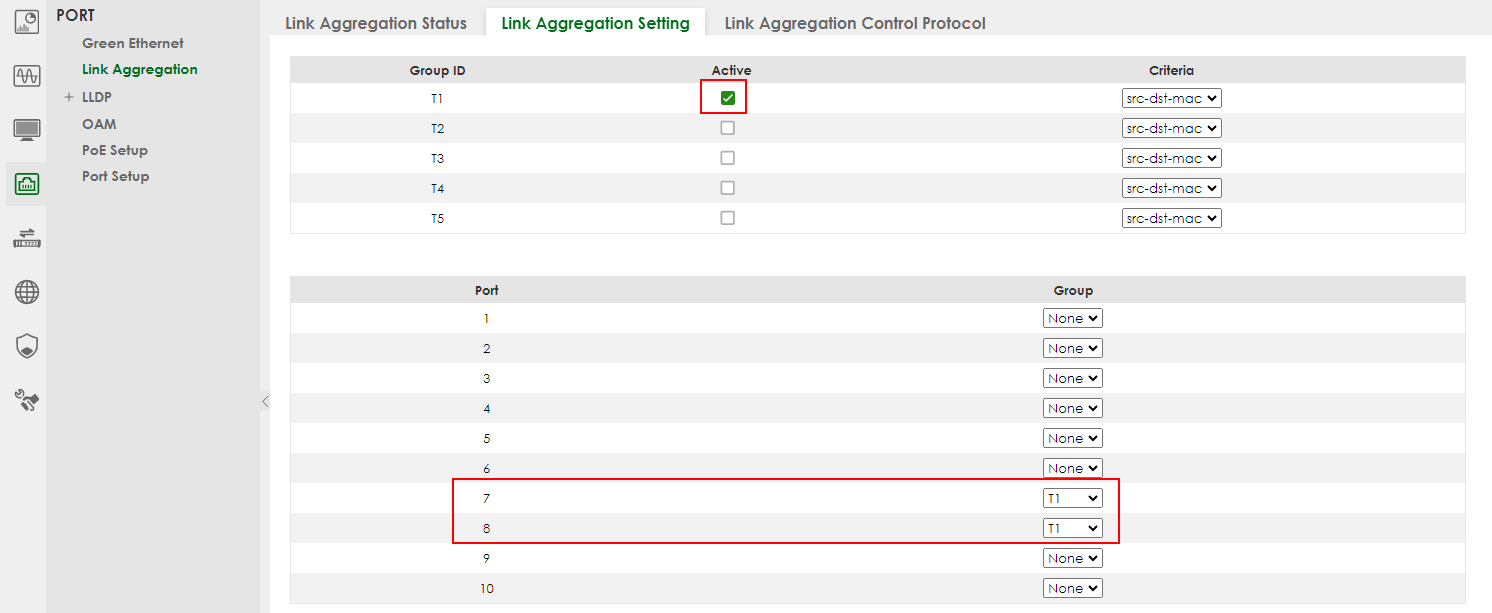

Aktivoi haluamasi ryhmätunnus ja valitse sama ryhmä niissä porteissa, jotka haluat yhdistää.
Info: src-dst-mac jakaa liikenteen paketin lähde- ja kohde-MAC-osoitteiden yhdistelmän perusteella.
Valitse portit, joita (tässä) T4:n tulisi käyttää:
Siirry alaspäin ja ota asetukset käyttöön.
Nyt portit 7/8 on yhdistetty linkkien yhdistämiseksi.
Älä unohda tallentaa kokoonpanoa: Switch-kokoonpano kadonnut sähkökatkon tai virrankatkaisun jälkeen
Tarkista tulokset

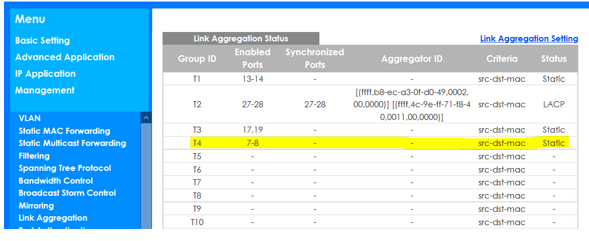

Voit tarkistaa asian palaamalla kohtaan Status:
Näet, että Trunk on määritetty portteihin 7 ja 8 ja valmis käytettäväksi.
