Verkkokytkin - Määritä VLAN [GS/XGS-sarja]

Tämä vaiheittainen opas näyttää, miten VLAN asetetaan Zyxel GS/XGS -sarjan kytkimellä. Näytämme, miten VLAN lisätään ja miten määritetään eri asetukset merkitsemättömän ja merkityn VLANin välillä. Zyxel tukee erilaisia VLAN-tyyppejä, tämä KB perustuu tag-pohjaiseen VLANiin (802.1Q).

Vaiheittainen opas

Näissä vaiheissa näytetään, miten voit määrittää VLANin, joka erottaa vierasliikenteen verkossasi, tässä esimerkkinä VLAN10. Huomaa, että tämä ohje kattaa vain kytkimen konfiguroinnin.

1. Kirjaudu sisään

2. Lisää VLAN

3. PVID:n asettaminen - laitteille, jotka eivät tue VLAN:ia (VLAN-unware).

4. CLI-esimerkki

5. Syvällisempää tietoa

1. Kirjautuminen kytkimeen

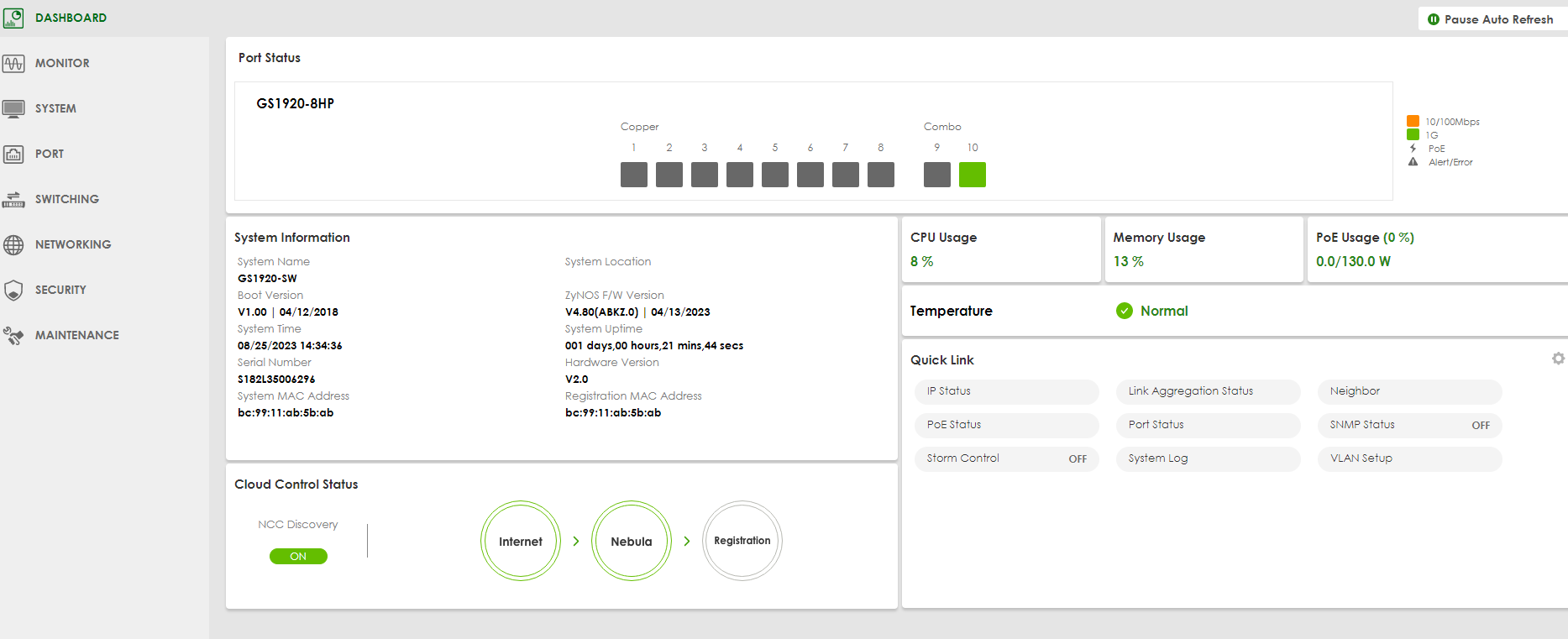

Kirjaudu kytkimeen oletus IP 192.168.1.1.1 ja "Ignore" tämä viesti, tämä voidaan muuttaa myöhemmin.

Jos sinulla on ongelmia, katso tämä artikkeli:

Verkkokytkin - Vaihda kytkimen hallinta-IP-osoite [Ensimmäinen kirjautuminen].

2. Lisää VLAN

Siirry osoitteeseen:

"Klikkaa" > Staattinen VLAN

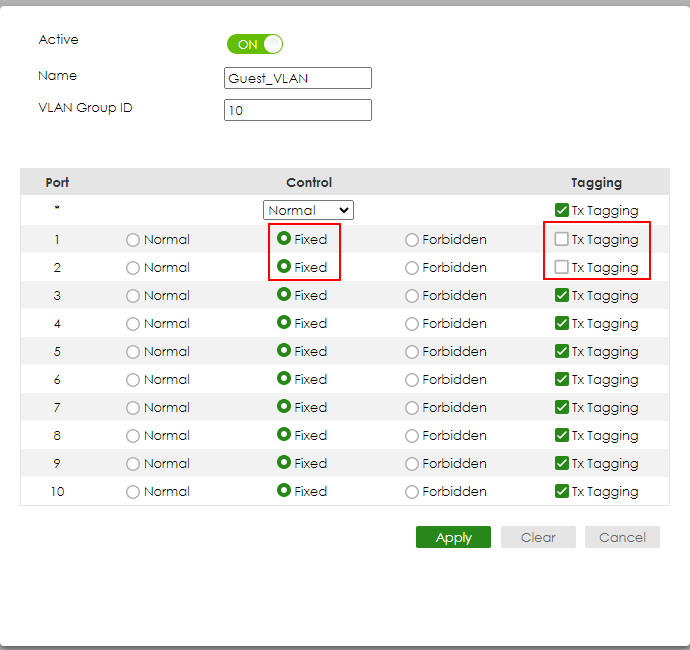

Lisää nimi, VLAN ID, valitse Control ja Tagging.
Tässä asetetaan kaikki portit kiinteäksi ja merkinnäksi, paitsi portti 1-2. Tätä porttia käytetään laitteille, jotka eivät pysty käsittelemään VLANia (VLAN-tietämätön kuten tavallinen PC, tälle portille tarvitaan PVID!) ja kaikki muut portit laitteille, jotka voivat käyttää VLANia (VLAN-tietoinen). Viimeisenä "klikkaa" ADD:

Normal: Portti liitetään tähän VLANiin dynaamisesti.

Korjattu: Tee portista tämän VLANin kiinteä jäsen.

Kielletty: Estää porttia liittymästä VLANiin.

3. PVID:n asettaminen

Laitteille, jotka eivät tue VLAN:ia (VLAN-tietämätön, kuten tavallinen tietokone).

Edellisessä esimerkissä porttia 1-2 ei ole asetettu Tx-Tagging-toiminnolle. Tämän portin pitäisi olla vain VLAN10:n jäsen eikä VLAN1:n. Siirry osoitteeseen:

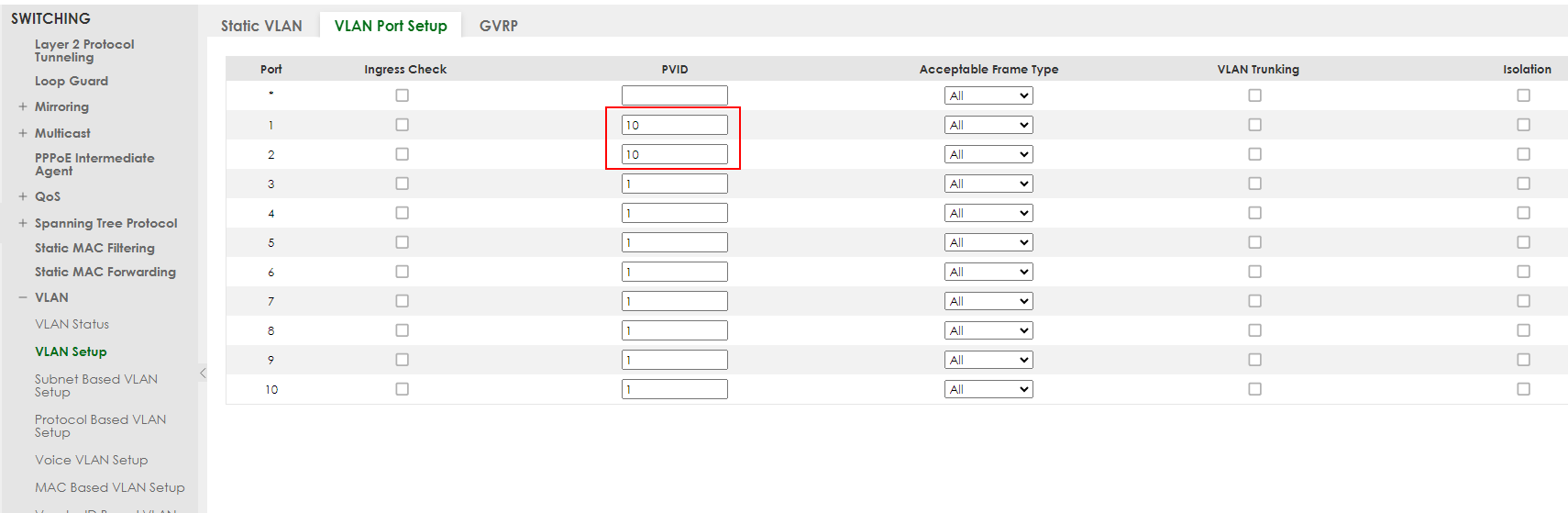

Aseta portti 1-2 PVID 10:ksi ja sovella asetuksia:

Lisää syvempiä tietoja VLAN Trunkingista löydät täältä.

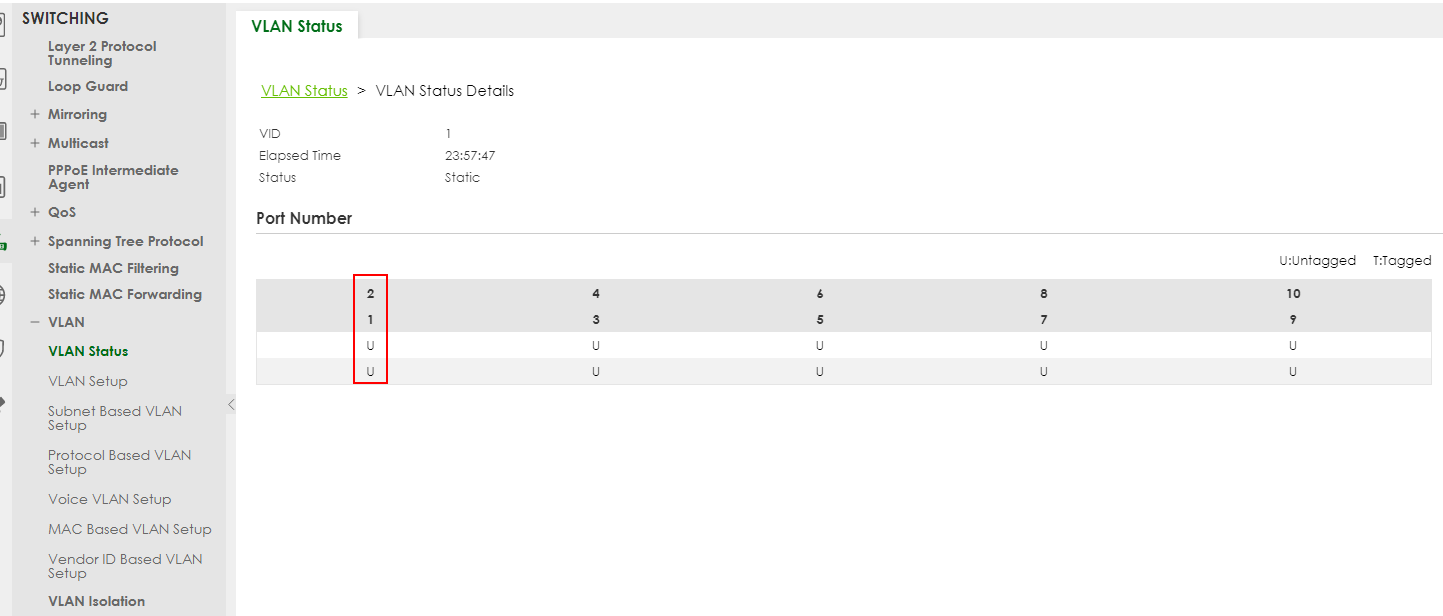

Nyt tarkistetaan (Siirry kohtaan Advanced Application > VLAN > Status) VLAN1:

Tässä VLAN1 on myös merkitsemätön portissa 1,2, ja haluamme vain yhden merkitsemättömän VLANin porttia kohden.

Siirry sitten takaisin osoitteeseen:

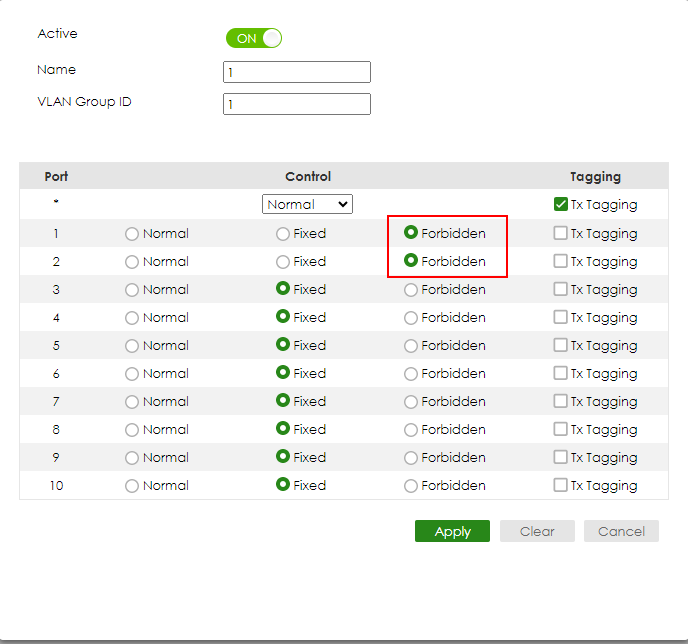

Valitse sitten VLAN1, napsauta "Add/Edit" (Lisää/muuta) ja vaihda Port1-2 muotoon Forbidden (kielletty) ja käytä:

Miksi tarvitsemme tätä?

Portti voi tukea vain yhtä merkitsemätöntä jäsenyyttä, mutta useita merkittyjä jäsenyyksiä! Oletuskonfiguraatiossa kaikki portit ovat tagittomia ja kuuluvat VLAN1:een. Syvällisempää tietoa löydät täältä.

Kun olet konfiguroinut kytkimen, sinun tulee aina tallentaa uusi konfiguraatio kytkimeen.
Muuten kytkin menettää muutokset uudelleenkäynnistyksen jälkeen.
Kytkimen konfiguraatio häviää virran katkeamisen tai virrankytkennän jälkeen ongelma

4. CLI-esimerkki

Esimerkki Nykyinen kokoonpano VLANin lisäämisen jälkeen (GS2220-28HP):

Syvällisempää tietoa

Jos haluat oppia/tietää lisää VLAN-suunnittelustamme, katso täältä:

• VLANit - Merkityt VLANit vs. PVID (Asetusesimerkki merkitsemättömän/merkityn VLANin käyttöönotosta GS22XX-kytkimessä).
• VLANit - Syvempi katsaus niiden toimintaan
