Tässä artikkelissa tarkastellaan VLANien välistä reititystä XS3800-, XGS4700- ja muissa L3-kytkimissämme.

Skenaariomme osalta haluamme vähentää liikennettä Security Gatewaylle ja käyttää XS3800:a reitittimenä VLANien välisessä liikenteessä.


Ensin meidän on lisättävä VLAN Security Gatewayyn.

dyn_repppppppp_0


Nyt lisäämme samat VLANit kytkimeen.

dyn_repppppppp_1

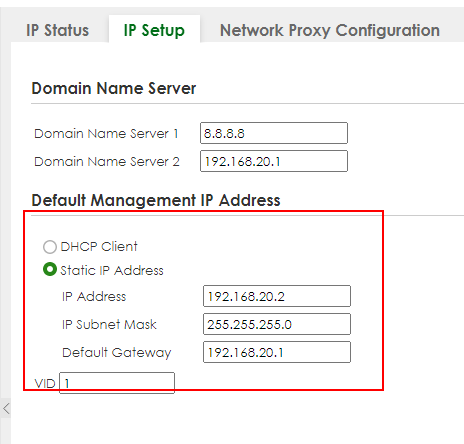

Sitten meidän on annettava kytkimelle IP-osoite kussakin näistä VLANeista.

dyn_repppppppp_2

Siirry sitten Management IP Address ( Hallinta-IP-osoite ) -kohtaan ja lisää VLANit Management IP Address Records (Hallinta-IP-osoite) -tietueisiin.

Seuraavaksi meidän on muutettava verkkoasiakkaiden oletusreititin/ oletusyhdyskäytävä.

dyn_repppppppp_3


Network-asiakkaat käyttävät nyt kytkintä yhdyskäytävänä/reitittimenä.
