Pare-feu Zyxel USG FLEX H - État au démarrage : présentation du pare-feu de la série USG FLEX H

Il est essentiel de bien comprendre l'état de démarrage et le processus de configuration des pare-feu USG FLEX série H pour assurer un dépannage et une maintenance efficaces. Ce guide offre un aperçu complet de la séquence de démarrage, des symboles utilisés au cours du processus et des méthodes d'interprétation des différents indicateurs d'état.

Séquence de démarrage

Lorsque vous allumez un pare-feu USG FLEX série H, celui-ci suit une séquence définie pour configurer ses fichiers de configuration. Cette séquence permet d'identifier et de résoudre tout problème pouvant survenir lors du démarrage. L'état du téléchargement de la configuration peut également être vérifié dans l'interface Web de l'appareil, à condition que vous y ayez accès.

Symboles affichés lors d'une connexion via un câble de console

Lorsque vous vous connectez au pare-feu à l'aide d'un câble de console, des symboles s'affichent pour indiquer la progression et l'état du démarrage :

• Début de l'application de la configuration de démarrage (•) : indique que le pare-feu applique les paramètres de démarrage.
• Début de l'application de la dernière configuration valide (@) : indique que le pare-feu applique les derniers paramètres connus comme étant valides.
• Début de l'application de la configuration par défaut du système (*): indique que le pare-feu utilise les paramètres par défaut.
• Succès ($) : signifie que les paramètres ont été appliqués avec succès.
• Échec (X) : signifie qu'un problème est survenu lors de l'application des paramètres.

État de démarrage sur le tableau de bord

Le tableau de bord principal du pare-feu affiche une représentation visuelle de l'avancement de la configuration. Voici comment interpréter ce que vous voyez :

• Signal OK : tout a démarré et les paramètres sont corrects.
• Icône d'avertissement : un problème est survenu lors du démarrage.

Plus de détails Si vous passez la souris sur ces icônes sur le tableau de bord, vous obtiendrez plus d'informations :

• Démarrage réussi : les paramètres ont été correctement appliqués.
• Mise à jour du micrologiciel réussie : les paramètres ont été correctement appliqués après la mise à jour du micrologiciel.
• Redémarrage par l'utilisateur : l'utilisateur a redémarré le pare-feu.

Messages d'avertissement

En cas de problème, les messages d'avertissement suivants peuvent s'afficher :

• Retour à la dernière configuration valide : le pare-feu est revenu aux derniers paramètres valides car les paramètres de démarrage présentaient un problème.
• Retour à la dernière configuration valide après la mise à jour du micrologiciel : le pare-feu est revenu aux derniers paramètres valides après une mise à jour du micrologiciel.
• Erreur de retour à la configuration par défaut du système : le pare-feu est revenu aux paramètres par défaut car des problèmes sont survenus au démarrage et avec les derniers paramètres valides.
• Erreur de retour à la configuration par défaut du système après une mise à jour du micrologiciel : le pare-feu est revenu aux paramètres par défaut après une mise à jour du micrologiciel en raison de problèmes de configuration.

Écran Informations système via l'interface WebGUI

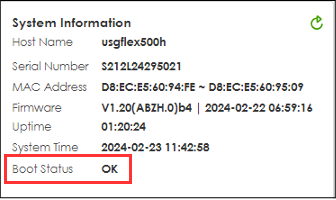

L'écran Informations système affiche le nom du système et du modèle de l'appareil Zyxel, le numéro de série, l'adresse MAC et la version du micrologiciel, comme illustré dans la figure ci-dessous.

Ce champ affiche des détails sur l'état de démarrage du périphérique Zyxel.

OK - Démarrage réussi : le périphérique Zyxel a démarré avec succès.

OK - Mise à jour du micrologiciel le jj/mm/aaaa hh:mm : affiche la date et l'heure de la dernière mise à jour réussie du micrologiciel du périphérique Zyxel.

OK - Paramètres d'usine par défaut le jj/mm/aaaa hh:mm : affiche la date et l'heure auxquelles le périphérique Zyxel a été réinitialisé pour la dernière fois aux paramètres d'usine par défaut et a redémarré avec succès.

OK - Redémarrage par l'utilisateur le jj/mm/aaaa hh:mm : affiche la date et l'heure du dernier redémarrage réussi du périphérique Zyxel.

OK - Réinitialisation de la configuration par défaut le jj/mm/aaaa hh:mm : cela se produit lorsque le périphérique Zyxel démarre pour la première fois ou lorsque vous réinitialisez le périphérique Zyxel aux paramètres d'usine par défaut.

OK - Récupération du système le jj/mm/aaaa hh:mm : affiche la date et l'heure auxquelles le périphérique Zyxel a subi sa dernière récupération du système et a redémarré avec succès.

OK - Appliquer la configuration xxxx.conf le jj/mm/aaaa hh:mm : affiche la date et l'heure auxquelles le périphérique Zyxel a appliqué pour la dernière fois le fichier de configuration et a redémarré avec succès.

OK - Passage à la (1ère|2ème) partition le jj/mm/aaaa hh:mm : affiche la date et l'heure auxquelles le périphérique Zyxel a redémarré pour la dernière fois en utilisant le micrologiciel de la partition de sauvegarde.

OK - Réinitialisation du mot de passe administrateur le jj/mm/aaaa hh:mm : affiche la date et l'heure auxquelles le périphérique Zyxel a réinitialisé le mot de passe administrateur à l'aide de la commande « atkz-g » et a redémarré avec succès.

AVERTISSEMENT - Retour à la configuration lastgood : le périphérique Zyxel n'a pas pu appliquer le fichier de configuration startup-config.conf et est revenu au fichier de configuration lastgood.conf. Voir la section 28.1.3 à la page 432 pour plus d'informations sur le flux des fichiers de configuration au redémarrage.

AVERTISSEMENT - Retour à la configuration lastgood après la mise à jour du micrologiciel à aaaa/mm/jj hh:mm : affiche la date et l'heure auxquelles le périphérique Zyxel n'a pas pu appliquer le fichier de configuration startup-config.conf après la mise à jour du micrologiciel et est revenu au fichier de configuration lastgood.conf. Voir la section 28.1.3 à la page 432 pour plus d'informations sur le flux des fichiers de configuration au redémarrage.

ERROR - Retour à la configuration par défaut du système : le périphérique Zyxel n'a pas pu appliquer le fichier de configuration lastgood.conf et est revenu à la configuration par défaut du système (system-default.conf). Voir la section 28.1.3 à la page 432 pour plus d'informations sur le flux des fichiers de configuration au redémarrage.

ERREUR - Retour à la configuration par défaut du système après la mise à jour du micrologiciel le jj/mm/aaaa hh:mm : affiche la date et l'heure auxquelles le périphérique Zyxel n'a pas pu appliquer le fichier de configuration lastgood.conf après la mise à jour du micrologiciel et est revenu à la configuration par défaut du système (system-default.conf). Reportez-vous à la section 28.1.3 à la page 432 pour plus d'informations sur le flux des fichiers de configuration au redémarrage.

Dépannage

Sortie de la console

En cas de problème au démarrage, connectez un câble de console pour voir ce qui se passe en temps réel. Cela permet de déterminer quels paramètres sont à l'origine des problèmes.

Journaux d'événements

Consultez les journaux d'événements pour trouver des messages d'erreur détaillés. Ils indiqueront où se situent les problèmes au niveau des paramètres.

Utilisation de l'option de test

Avant d'utiliser de nouveaux paramètres, testez-les dans l'interface Web ou via la ligne de commande. Cela permet de s'assurer qu'il n'y a pas d'erreurs avant de commencer à les utiliser.

En-tête du fichier de configuration

Assurez-vous que le fichier de configuration correspond au modèle et à la version du micrologiciel de votre pare-feu. Cela évite les problèmes lorsque vous utilisez les paramètres d'un pare-feu sur un autre ou que vous modifiez le micrologiciel.

Conclusion

Il est important de comprendre comment les pare-feu USG FLEX série H démarrent et appliquent les paramètres pour garantir leur bon fonctionnement. Suivez ces étapes pour résoudre tout problème et vous assurer que votre pare-feu fonctionne correctement.
