Entrée d'alimentation CC et extension d'alimentation PoE sur la série XMG2230 Switches

La série XMG2230 switches prend en charge une architecture à double alimentation composée d'une alimentation CA interne et d'une entrée d'alimentation CC externe en option. Si l'alimentation CA interne est suffisante pour un fonctionnement standard, l'entrée d'alimentation CC permet des scénarios de déploiement spécifiques, tels que des budgets d'alimentation PoE plus élevés et des conceptions d'infrastructure basées sur le CC.

Cet article explique le fonctionnement pratique de l'entrée d'alimentation CC, en mettant particulièrement l'accent sur le comportement d'extension de la puissance PoE, la priorité de la source d'alimentation et les considérations importantes en matière de déploiement.

Remarque importante : veuillez prêter attention aux points importants suivants :

• L'alimentation CC externe n'est pas fournie par Zyxel

• Zyxel ne valide, ne certifie ni ne recommande aucun modèle spécifique d'alimentation CC externe.

• Seuls des électriciens qualifiés ou du personnel technique formé sont autorisés à sélectionner, installer et connecter une alimentation CC externe.

• Le client est entièrement responsable du choix d'une alimentation CC avec la tension, la puissance et les caractéristiques électriques appropriées.

• Zyxel n'est pas responsable des dommages, dysfonctionnements ou problèmes de sécurité causés par une alimentation CC incorrecte ou incompatible.

• L'entrée d'alimentation CC est conçue uniquement à des fins de déploiement et de conception d'alimentation et ne doit pas être utilisée comme solution de réparation pour une alimentation interne défectueuse.

Présentation de l'architecture d'alimentation

La série XMG2230 switches prend en charge deux sources d'alimentation :

• Alimentation CA interne

• Entrée d'alimentation CC externe

  • Tension d'entrée prise en charge : 50-57 V CC

  • Courant d'entrée maximal pris en charge par le switch :

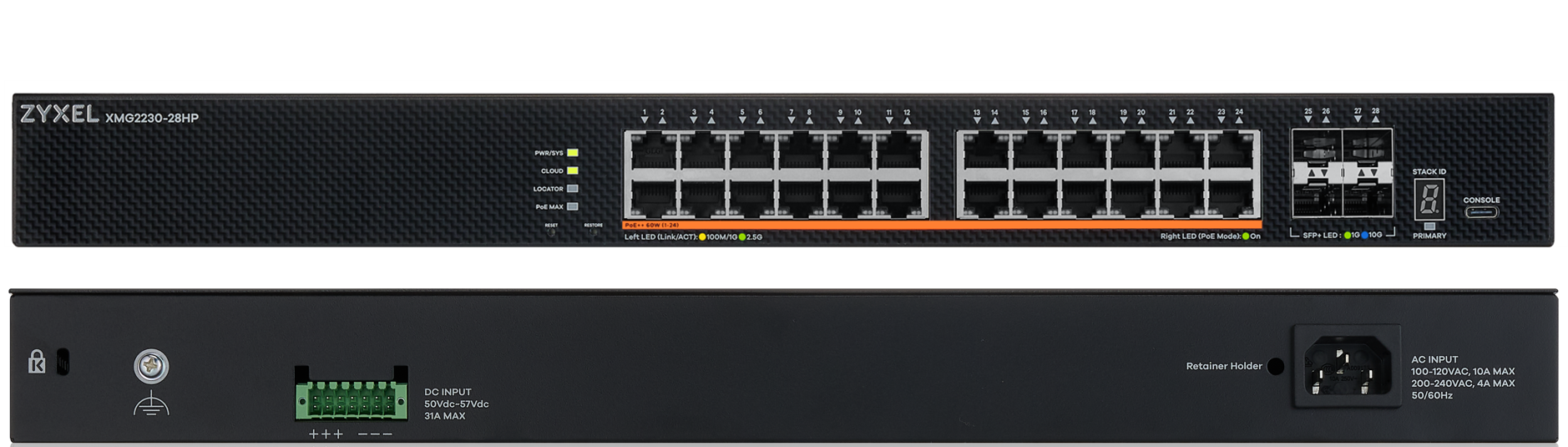

    • XMG2230-28HP : jusqu'à 31 A

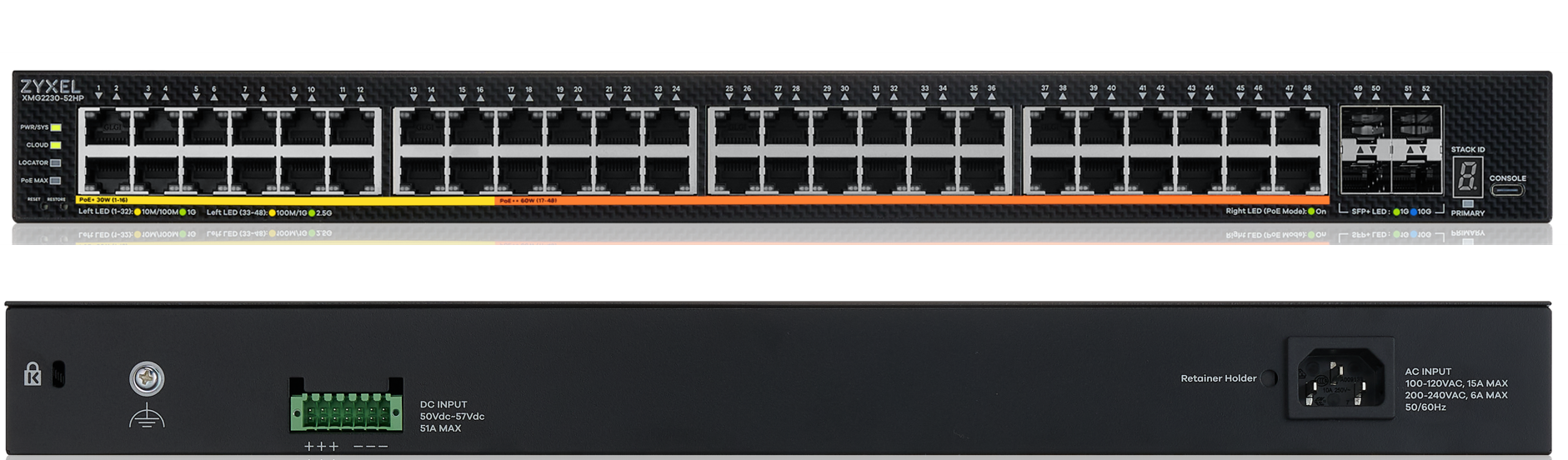

    • XMG2230-52HP : jusqu'à 51 A

Les valeurs de courant indiquées ci-dessus correspondent au courant d'entrée CC maximal que le switch peut consommer à pleine charge. Il ne s'agit pas d'exigences de courant fixes pour l'alimentation CC externe.

Le système applique un mécanisme de priorité d'alimentation:

• L'alimentation CA a une priorité plus élevée que l'alimentation CC

• Lorsque l'alimentation CA et CC sont toutes deux connectées, le switch fonctionne en mode d'alimentation CA

• L'alimentation CC est principalement destinée à :

  • source d'alimentation de secours, ou

  • un mode de fonctionnement uniquement CC pour une alimentation PoE prolongée

Pour en savoir plus sur la connexion à l'alimentation CC, consultez le guide d'utilisation

• XMG2230-28HP

• XMG2230-52HP

Mode d'alimentation CA (par défaut)

Lorsque le switch est alimenté par l'alimentation CA interne :

• Le budget PoE est limité à la capacité de l'alimentation CA

• Exemple :

  • XMG2230-28HP : jusqu'à 700 W

  • XMG2230-52HP : jusqu'à 960 W

Dans ce mode, la puissance PoE est plafonnée, qu'une alimentation CC soit connectée ou non.

Mode d'alimentation CC (PoE étendu)

Lorsque le switch est alimenté uniquement par une alimentation CC:

• Un budget PoE nettement plus élevé devient disponible

• Exemple :

  • XMG2230-28HP : configurable jusqu'à 1440 W

  • XMG2230-52HP : configurable jusqu'à 2400 W

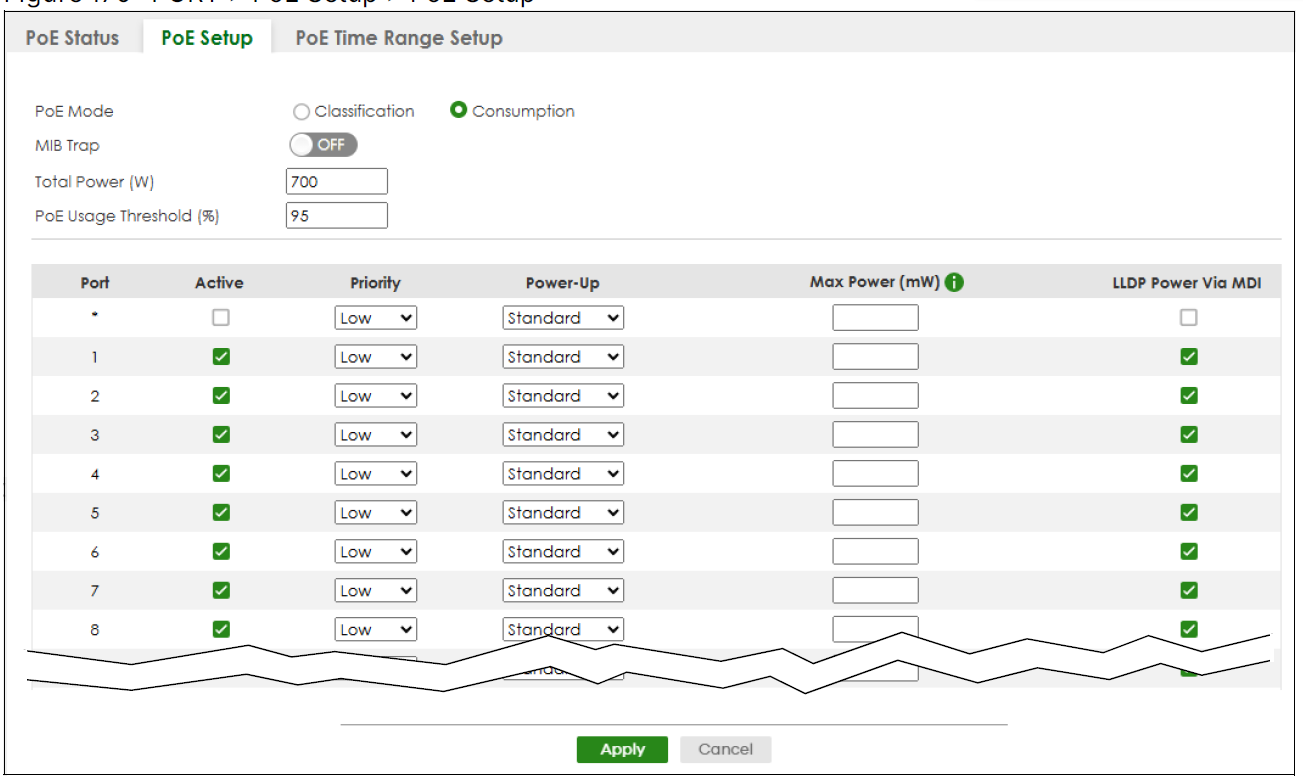

Ce comportement est explicitement reflété dans l'interface graphique du switch :

PORT > Configuration PoE > Puissance totale (W)

Par défaut, ce champ affiche la puissance totale que le Switch peut fournir aux appareils compatibles PoE connectés
sur les ports PoE.

• XMG2230-28HP : 700 W (par défaut). Entrez un nombre compris entre 1 et 1440 W pour définir la puissance PoE maximale
  puissance PoE que le ou les PD peuvent utiliser à partir de ce Switch.
• XMG2230-52HP : 960 W (par défaut). Entrez un nombre compris entre 1 et 2400 W pour définir la
  puissance PoE maximale que le ou les PD peuvent utiliser à partir de ce Switch.

Remarque : le champ « Puissance totale » n'est disponible pour la configuration que lorsque le switch est alimenté en courant continu.

Comportement important en matière de priorité d'alimentation

• Si le switch est alimenté uniquement en courant continu, le budget PoE étendu est disponible

• Si l'alimentation CA est connectée à tout moment, le système :

  • commute automatiquement le switch à l'alimentation CA

  • réduit le budget PoE à la limite CA

Exemple de scénario :

• Alimentation CC connectée en premier → budget PoE jusqu'à 2400 W

• Connexion CA ultérieure → le système switches à l'alimentation CA → le budget PoE chute à 960 W

Par conséquent :

• Pour utiliser une alimentation PoE supérieure à la limite CA, le switch doit fonctionner en mode CC uniquement

• L'alimentation CA ne doit pas être connectée dans ce scénario

Considérations relatives à l'alimentation CC externe

Zyxel ne fournit pas d'unité d'alimentation CC externe pour la série XMG2230.

Sur la base des directives techniques internes :

• Zyxel ne valide pas les alimentations CC externes

• L'entrée CC est universelle, ce qui permet d'utiliser différents fournisseurs et modèles

• Une alimentation CC externe haute puissance est nécessaire pour atteindre les budgets PoE maximaux

• Un exemple d'alimentation externe capable de fournir jusqu'à 2400 W a été identifié en interne

• Pour une efficacité optimale, il est recommandé de régler la tension de sortie CC à une valeur proche de 55 V CC, dans la plage prise en charge

Exigences en matière de sécurité et de déploiement

L'utilisation de l'entrée d'alimentation CC, en particulier dans les scénarios PoE à haute puissance, implique des responsabilités supplémentaires :

• Dimensionnement correct de l'alimentation électrique (tension, courant, puissance totale)

• Câblage, mise à la terre et protection appropriés

• Considérations relatives à la sécurité thermique et électrique

• Conformité aux réglementations locales

En raison de ces facteurs :

La sélection, l'installation et l'utilisation d'une alimentation CC externe doivent être effectuées par du personnel qualifié possédant les compétences électriques appropriées. Une sélection ou une installation incorrecte peut entraîner une baisse des performances, des dommages matériels ou des conditions de fonctionnement dangereuses.

Exemple d'alimentation CC externe et de réglage SVR

Une alimentation CC externe peut être utilisée avec la série XMG2230 switches uniquement si elle répond aux spécifications électriques requises.

À titre d'exemple uniquement, l'alimentation MEAN WELL UHP-2500-48 répond aux caractéristiques électriques requises :

• tension de sortie réglable entre 50 et 57 V CC, et

• puissance totale suffisante pour prendre en charge un fonctionnement PoE prolongé.

Le MEAN WELL UHP-2500-48 comprend une fonction de réglage manuel de la tension appelée SVR (potentiomètre de réglage de tension).
Par défaut, cette alimentation électrique délivre environ 48 V CC et doit être réglée manuellement à l'aide du SVR à un niveau de tension pris en charge (par exemple, environ 55 V CC) avant d'être connectée au switch.

Si le SVR n'est pas réglé correctement, l'entrée CC du switch peut ne pas fonctionner comme prévu.

Remarques importantes :

• Le MEAN WELL UHP-2500-48 est fourni à titre d'exemple uniquement, sur la base de sa compatibilité électrique.

• Zyxel ne valide, ne certifie ni ne recommande aucun modèle d'alimentation CC externe.

• D'autres alimentations CC peuvent nécessiter des réglages de tension ou des étapes de configuration différents.

• Des réglages de tension ou de puissance incorrects peuvent entraîner un dysfonctionnement ou des dommages.

La sélection, la configuration et l'installation de toute alimentation CC externe doivent être effectuées uniquement par des électriciens qualifiés.
