Comment connecter le RGS200-12P ou RGS100-5P à un module d'alimentation?

Cet article décrit les options de connexion du périphérique à une source d'alimentation.

1. Introduction de l'installation typique dans une armoire

2. Installation spéciale pour d'autres propositions

Guide étape par étape

1.

La série RGS doit être correctement mise à la terre pour des performances optimales du système. Veuillez vous reporter au manuel d'utilisation à la page 16 et suivantes.

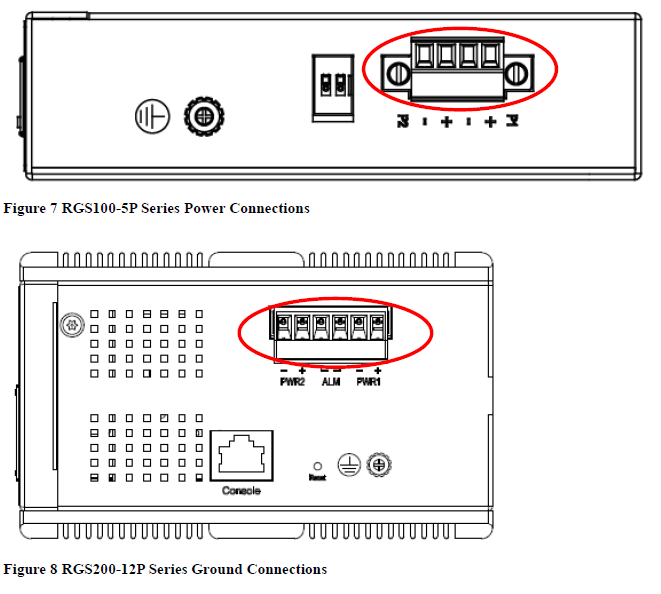

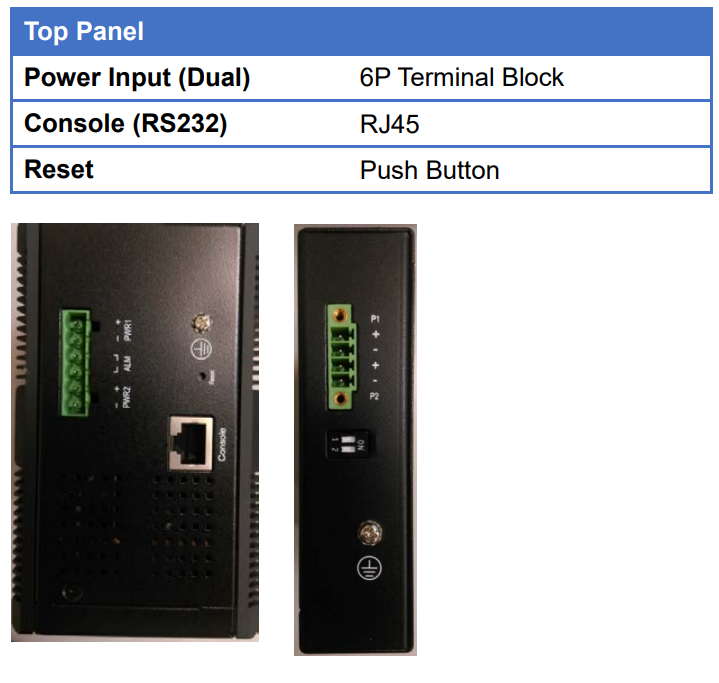

L'interface d'alimentation CC est un bornier à 6 broches avec des symboles de polarité dans le panneau supérieur. Le RGS200-12P peut être alimenté par 2 alimentations (plage d'entrée 12V - 58 V). Le connecteur d'alimentation CC est un bornier à 6 broches; il y a un contact d'alarme sur le bornier central.

L’alimentation en courant continu doit être connectée à une alimentation bien protégée.

2

Si le périphérique n'est pas monté sur un système de rail à chapeau dans une armoire, vous devez utiliser un bloc d'alimentation et un jeu de câbles compatibles pour connecter les périphériques. Assurez-vous que la valeur CC de l'alimentation est suffisante si vous utilisez des périphériques PoE avec le Switch. Zyxel ne peut pas proposer d’alimentation standard pour se connecter à la série RGS. Le type d'alimentation est fourni par un électricien professionnel, qui peut activer le câblage correctement entre les deux appareils.
