Commutateur Zyxel - Configurer la VLAN Voix pour Améliorer la Qualité du Trafic Vocal

Le trafic vocal est très sensible au délai, à la gigue et à la perte de paquets. La VLAN Voix Zyxel aide à améliorer la qualité des appels en plaçant automatiquement le trafic des téléphones IP dans une VLAN dédiée tout en lui assignant une priorité 802.1p plus élevée. Cela garantit que les paquets vocaux bénéficient d'un traitement préférentiel par rapport au trafic de données normal, aidant à maintenir une communication VoIP stable et claire même lorsque le réseau est chargé.

Dans cet exemple, la VLAN Voix 100 est utilisée avec une priorité 802.1p 6. La configuration montre comment identifier les téléphones IP par leur OUI (préfixe d'adresse MAC), les assigner automatiquement à la VLAN Voix, et vérifier la configuration à l'aide du mirroring de port et de Wireshark.

Remarque : Les adresses IP et les masques de sous-réseau présentés dans cet article sont des valeurs d'exemple. Remplacez-les par celles utilisées dans votre propre réseau.

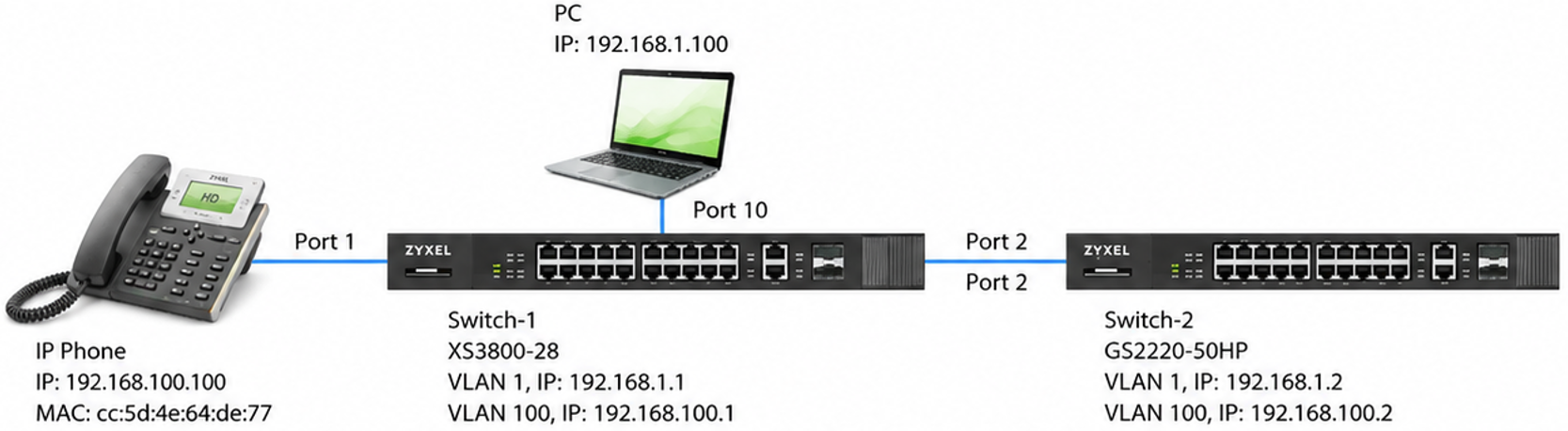

Topologie Réseau

La topologie d'exemple se compose de :

• Un téléphone IP connecté à Switch-1 (XS3800-28).
• Un PC connecté à Switch-1.
• Switch-1 connecté à Switch-2 (GS2220-50HP).
• Le trafic voix est transporté via la VLAN 100, tandis que la gestion reste sur la VLAN 1.

Étape 1 – Configurer la VLAN Voix

Avant d'activer la VLAN Voix, créez la VLAN 100 sur les deux commutateurs.

Assurez-vous que :

• La VLAN 100 existe sur Switch-1 et Switch-2.
• La VLAN 100 est autorisée sur le lien inter-commutateurs (trunk).
• Les appareils assignés à la VLAN 100 peuvent communiquer entre les deux commutateurs.

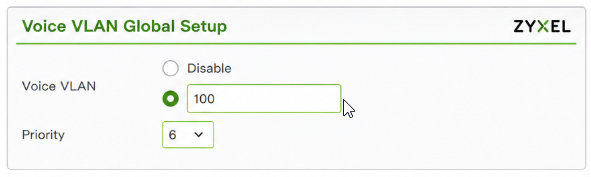

Étape 2 – Configurer la VLAN Voix

Naviguez vers :

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN Global Setup

Configurez :

• VLAN Voix : 100
• Priorité : 6

Cliquez sur Ajouter.

La priorité configurée (CoS 802.1p) marque les paquets vocaux afin que les commutateurs puissent les prioriser par rapport au trafic de données normal.

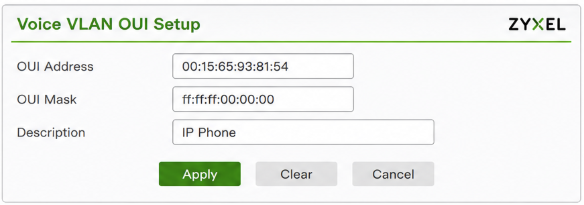

Configurer l'OUI de la VLAN Voix

Ensuite, configurez l'OUI (Organizationally Unique Identifier) utilisé pour reconnaître les téléphones IP pris en charge.

Naviguez vers :

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN OUI Setup

Configurez :

• Adresse OUI : 00:15:65:93:81:54
• Masque OUI : ff:ff:ff:00:00:00
• Description : IP Phone

Cliquez sur Ajouter (ou Appliquer, selon la version du firmware).

Remarque : Avec cette configuration, le commutateur reconnaît automatiquement les appareils dont les adresses MAC correspondent à l'OUI spécifié et assigne leur trafic à la VLAN Voix configurée.

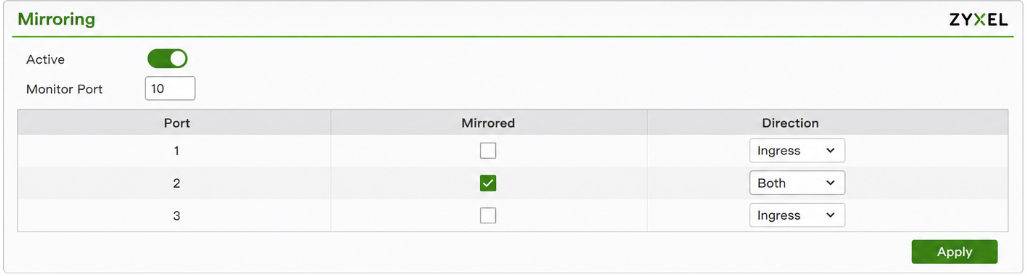

Étape 3 – Configurer le Mirroring de Port (Vérification)

Pour vérifier que la VLAN Voix fonctionne correctement, configurez le mirroring de port.

Naviguez vers :

Menu → Switching → Mirroring → Mirroring

Configurez les éléments suivants :

• Actif : Activé
• Port de surveillance : Port connecté au PC de surveillance
• Port miroir : Port connecté au téléphone IP (Port 2 dans cet exemple)
• Direction : Les deux

Cliquez sur Appliquer.

Le mirroring de port permet à Wireshark de capturer tout le trafic passant par le port du commutateur sélectionné pour vérification.

Étape 4 – Vérifier la Configuration

Connectez le PC de surveillance au port de surveillance configuré.

Ouvrez Wireshark et appliquez le filtre d’affichage suivant :

arp || igmp

Ensuite :

1. Connectez-vous à Switch-2.

2. Naviguez vers :

   Menu → Management → Diagnostic → Ping Test

3. Effectuez un ping vers le téléphone IP.

Le ping devrait aboutir avec succès.

(Insérer une capture d'écran Wireshark améliorée ici.)

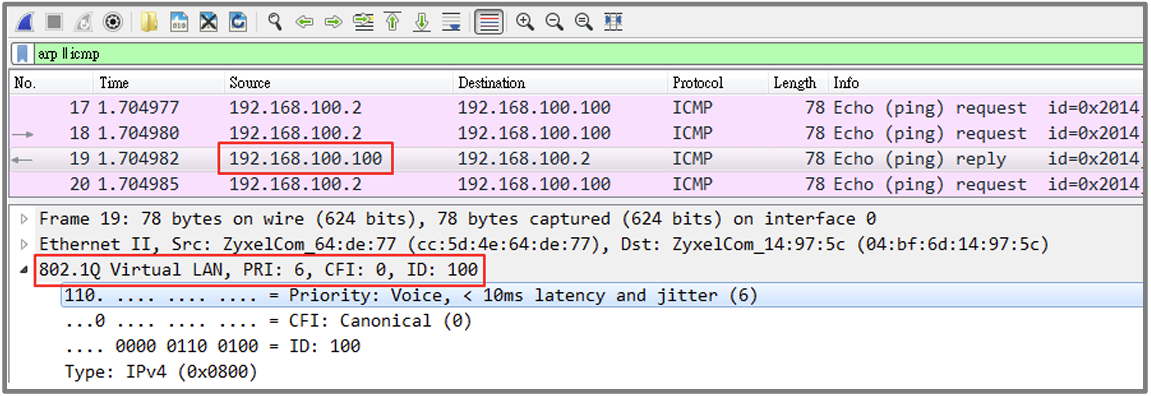

Inspectez les paquets capturés dans Wireshark.

La trame Ethernet doit afficher :

• ID VLAN 802.1Q : 100
• Priorité 802.1p : 6

Cela confirme que le commutateur a correctement identifié le téléphone IP, l’a assigné à la VLAN Voix configurée et appliqué la priorité QoS configurée.

Résultat

Après avoir terminé la configuration :

• Les téléphones IP sont détectés automatiquement grâce à leur OUI.
• Le trafic voix est automatiquement assigné à la VLAN Voix 100.
• Les paquets voix reçoivent une priorité 802.1p 6.
• Le trafic voix et le trafic données restent séparés logiquement.
• Wireshark confirme que le marquage VLAN et la priorité QoS sont appliqués correctement.

Cette configuration améliore les performances VoIP en garantissant que le trafic voix bénéficie d’une priorité de transfert plus élevée dans toute l’infrastructure de commutation Zyxel.
