Le protocole SNMP (Simple Network Management Protocol) est un protocole de couche d'application utilisé pour gérer et surveiller les appareils basés sur le protocole TCP/IP. SNMP est utilisé pour échanger des informations de gestion entre le système de gestion de réseau (NMS) et un élément de réseau (NE).
Un réseau géré par SNMP se compose de deux éléments principaux : Les agents et le gestionnaire.
Un agent est un module logiciel de gestion qui réside dans un commutateur géré (le commutateur). Un agent traduit les informations de gestion locales du commutateur géré en une forme compatible avec SNMP.
De plus, il contient des variables d'objet/objets gérés qui définissent chaque information à collecter sur un commutateur. Parmi les exemples de variables, citons le nombre de paquets reçus, l'état du port du nœud, etc. Une base d'informations de gestion (MIB) est une collection d'objets gérés. SNMP permet à un gestionnaire et à des agents de communiquer pour accéder à ces objets.
Le gestionnaire est la console par laquelle les administrateurs de réseau exécutent les fonctions de gestion du réseau. Il exécute les applications qui contrôlent et surveillent les appareils gérés.
En outre, il peut gérer et surveiller le commutateur à travers le réseau via la version 1 du SNMP (SNMPv1), la version 2c du SNMP ou la version 3 du SNMP.
1) Configurer SNMP
Ce tutoriel vous montrera comment mettre en place une configuration SNMP de base sur nos commutateurs.

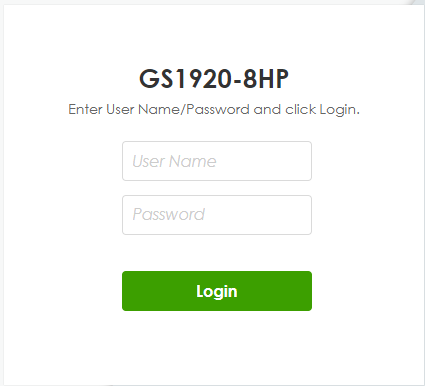

1. Accédez à votre appareil en entrant son adresse IP dans la ligne d'adresse du navigateur et connectez-vous en utilisant l'identifiant de l'appareil.
2. Sur le tableau de bord, cliquez sur le lien rapide SNMP Status.

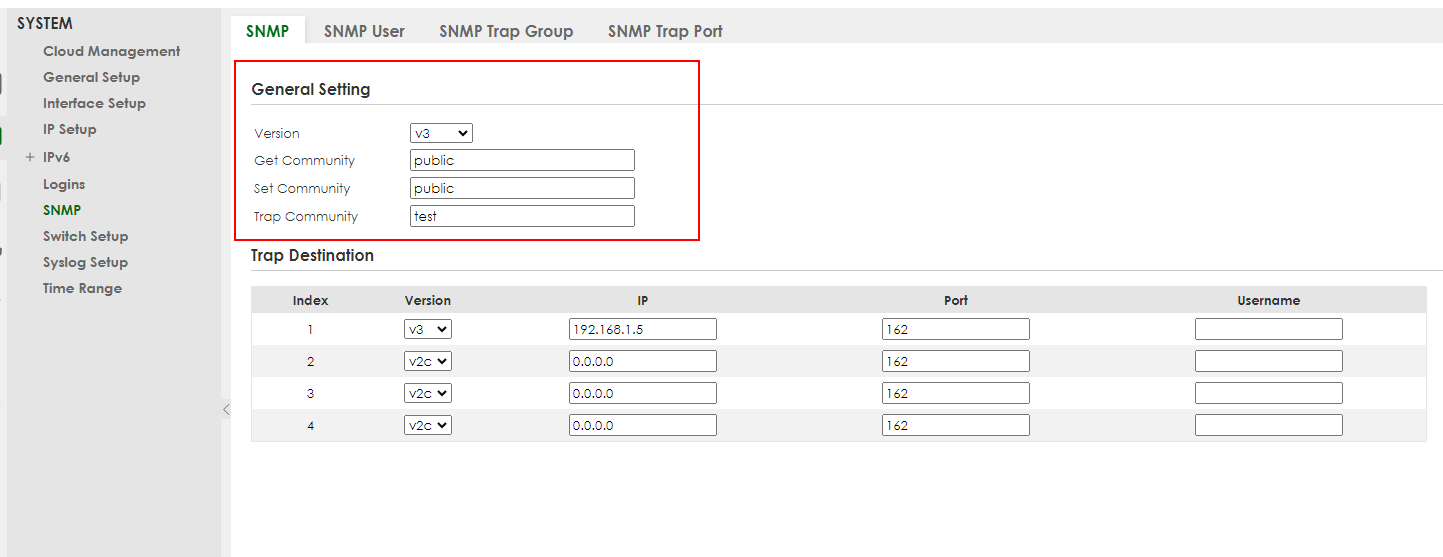

3. Sélectionnez la version SNMP que vous voulez descendre ci-dessous, puis configurez les communautés Get, Set et Trap en fonction de votre logiciel de gestion SNMP (par défaut : public).
5. Configurez une destination de traps pour que votre commutateur puisse envoyer des traps (notifications) au logiciel de gestion SNMP avec le groupe de traps configuré par l'utilisateur, puis "Appliquer".
6. Aller à :
L'écran Trap Group permet de spécifier les types de traps SNMP qui doivent être envoyés au gestionnaire SNMP, puis l'écran Trap Port permet de sélectionner quel type de Trap Group est reçu sur quel port de l'interrupteur.
8. Si vous utilisez SNMPv3, vous devez configurer certains paramètres spécifiques à l'utilisateur ci-dessous
9. Pour créer un utilisateur, vous devez aller à l'écran Utilisateur SNMP et ajouter l'utilisateur.
Ensuite, naviguez jusqu'à :
SYSTEM > SNMP > SNMP User > Add/Edit User
2) Configurer SNMP sur l'interface graphique traditionnelle
Ce tutoriel vous montrera comment mettre en place une configuration SNMP de base sur nos commutateurs.

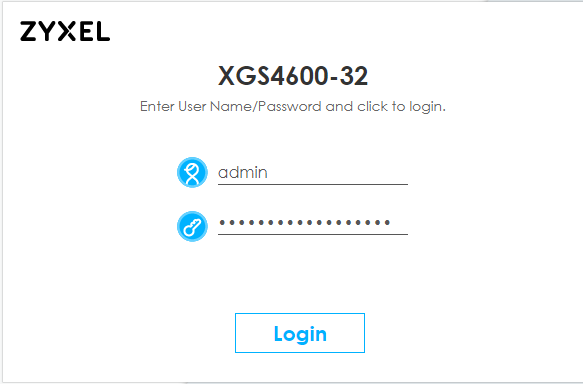

1. Accédez à votre appareil en entrant son adresse IP dans la ligne d'adresse du navigateur et connectez-vous en utilisant l'identifiant de l'appareil.

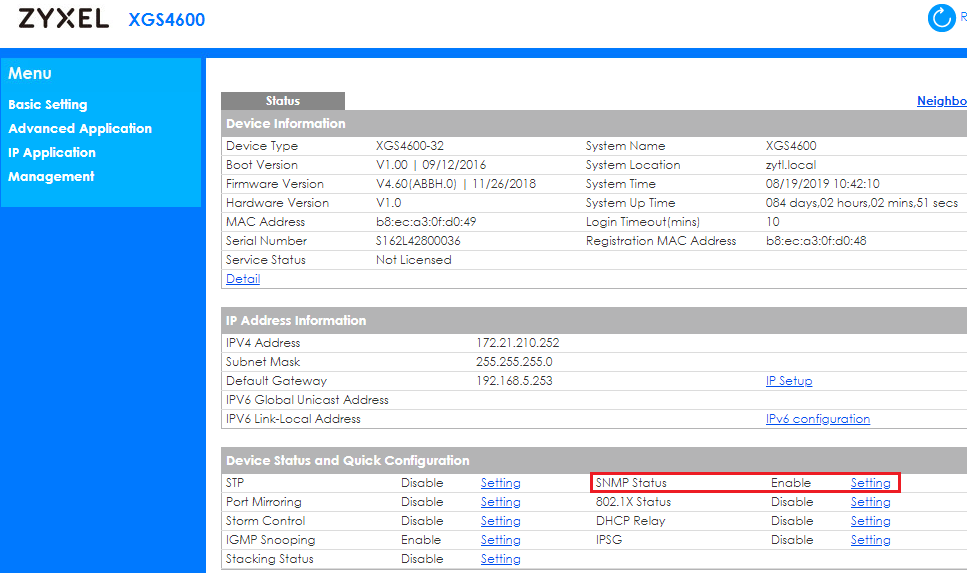

2. Sur le tableau de bord, cliquez sur le lien rapide SNMP Status > Setting.

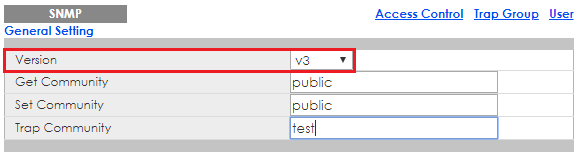

3. Sélectionnez la version SNMP que vous souhaitez utiliser ici
4. Configurez les communautés Get, Set et Trap en fonction de votre logiciel de gestion SNMP (par défaut : public).
5. Configurez une destination de traps pour que votre commutateur puisse envoyer des traps (notifications) au logiciel de gestion SNMP avec le groupe de traps configuré par l'utilisateur, puis "Appliquer".
6. Allez à l'écran Trap Group pour spécifier les types de traps SNMP qui doivent être envoyés au gestionnaire SNMP.
7. Utilisez l'écran Trap Port pour sélectionner quel type de groupe de traps est reçu sur quel port du commutateur.
8. Si vous utilisez SNMPv3, vous devez configurer certains paramètres spécifiques à l'utilisateur.
9. Pour créer un utilisateur, vous devez aller à l'écran Utilisateur SNMP et y ajouter l'utilisateur.
