Comment diagnostiquer le trafic VoIP à l'aide de Wireshark

Lorsque deBugging (diagnostique) un service de téléphonie IP, il est très difficile d’analyser le trafic VoIP. Existe-t-il un moyen plus pratique et plus efficace de déBug VoIP à l'aide de l'analyseur de trafic Wireshark?

Le programme Wireshark met en œuvre un mécanisme pratique pour diagnostiquer (analyser) les appels VoIP. Vous pouvez notamment obtenir un diagramme graphique des appels et voir comment les données ont été échangées. Wireshark vous permet d'analyser le protocole SIP et son trafic RTP.

Supposons que lors de l'exécution d'un appel VoIP à l'aide de Wireshark, les paquets réseau ont été capturés et que cette sauvegarde doit être analysée.

Marche à suivre:

1. Sélectionnez un paquet SIP ou RTP dans la liste (dans notre exemple, analysez le trafic RTP). Pour filtrer les paquets, vous pouvez entrer une valeur dans le champ Filtre .   sip ou rtp pour afficher uniquement un certain type de trafic.

2. Allez au menu Statistiques (ou à la téléphonie , selon la version du programme) > Appels VoIP .

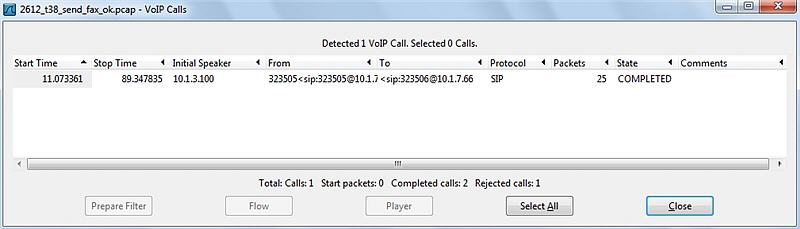

La fenêtre Appels VoIP s'ouvre avec une liste d'appels VoIP.

La liste des appels VoIP contient les informations suivantes pour chaque appel:

• Heure de début: heure à laquelle l'appel a commencé.
• Heure d'arrêt: l'heure de fin de l'appel.
• Premier locuteur: adresse IP de la source de paquet qui a initié l'appel.
• De: Pour les appels SIP, la demande INVITE est affichée dans le champ "De".
• To: Pour les appels SIP, la demande INVITE est affichée dans le champ "To".
• Protocole: Protocole.
• Paquets: nombre de paquets participant à l'appel.
• Etat: Statut de l'appel.
• Commentaire: Commentaires supplémentaires.

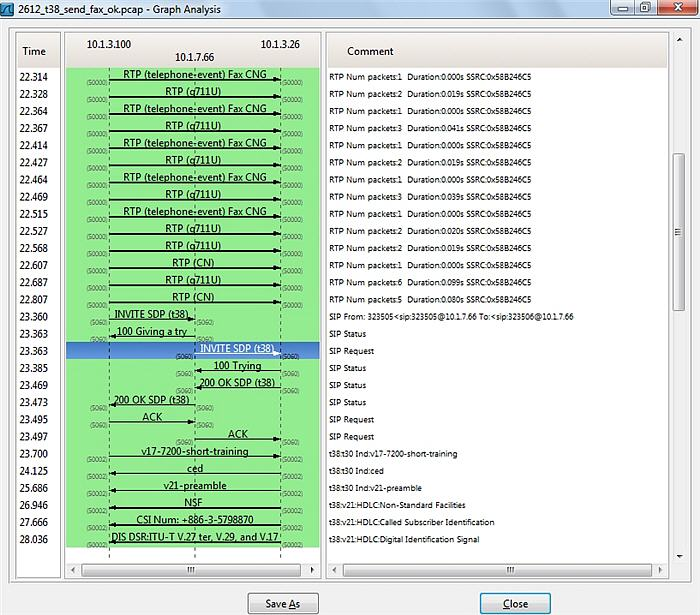

3. Sélectionnez un appel VoIP, puis cliquez sur le bouton Graphique (ou Flux , selon la version du programme). La fenêtre d’ analyse graphique apparaît avec un diagramme graphique de l’échange de données d’appel VoIP.

Dans ce diagramme, il est beaucoup plus pratique d’analyser le trafic VoIP à des fins de diagnostic (deBugging), mais il faudra connaître les principes du protocole de transmission de données SIP (Session Initiation Protocol): https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .

KB-00495
