Comment configurer Smart Mesh dans Nebula - Configuration, surveillance et dépannage

Cet article montre comment configurer le Smart Mesh dans Nebula, comment relier le WiFi au LAN à l'aide du pont sans fil et quelles améliorations ont été apportées au système de maillage Nebula. Il présente également les modèles pris en charge, la liaison descendante maillée, la spécification de l'AP maillée, le basculement maillé, la manière de vérifier la force du signal sur votre système maillé, le maillage instable, et si le maillage ne se connecte pas.

Remarque : cet article traite de la fonction Smart Mesh et non du pont sans fil. Bien que ces deux technologies aient des objectifs similaires, elles reposent sur des principes différents. Si vous recherchez des informations sur le pont sans fil, veuillez consulter les liens ci-dessous. Vous pouvez également explorer nos laboratoires virtuels pour voir les deux technologies en action et mieux comprendre les différences entre elles.

• Comment configurer un pont sans fil dans Nebula - Configuration de l'AP racine et de l'AP répéteur
• Topologie de réseau basée sur Nebula avec sauvegarde WAN et pont sans fil
• Configuration d'une PME ou d'un bureau à domicile avec un pare-feu, un commutateur et un Smart Mesh

Smart Mesh et Wireless Bridge sont des technologies fondamentalement différentes :

• Smart Mesh est un réseau sans fil auto-organisé dans lequel un point d'accès (le point d'accès racine) est relié par câble au réseau et d'autres points d'accès (répéteurs) s'y connectent par WiFi. Le réseau peut s'adapter automatiquement si les conditions changent.

• Lepont sans fil est une connexion point à point ou point à multipoint entre deux ou plusieurs points d'accès utilisés pour relier des segments de réseau séparés sans câbles. Il repose généralement sur une configuration statique.

Technologie Smart Mesh - Présentation simple

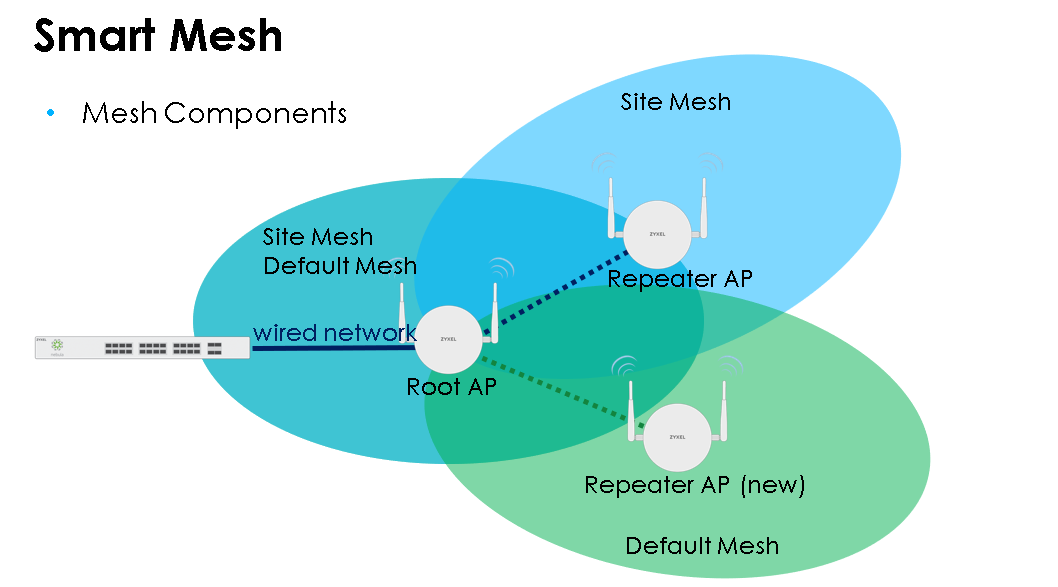

Smart Mesh fonctionne en établissant un point d'accès principal (appelé "root AP") avec une connexion câblée à votre réseau. D'autres points d'accès (appelés "répéteurs") se connectent au point d'accès racine en utilisant le WiFi.

Vous pouvez construire un réseau maillé avec plusieurs sauts sans fil, mais pour une vitesse et une stabilité optimales, nous vous conseillons de placer tous les points d'accès suffisamment près du point d'accès racine pour éviter un trop grand nombre de sauts. Chaque saut supplémentaire peut réduire la vitesse de 50 %.

Les points d'accès répéteurs créent un pont sans fil avec le point d'accès racine et partagent le même nom WiFi (SSID). Vous pouvez également avoir plus d'un point d'accès racine, en fonction de votre configuration. Dans la plupart des cas, une bande WiFi (comme 5 GHz) est utilisée pour la liaison maillée, et l'autre (comme 2,4 GHz) est utilisée pour les appareils connectés.

Ce qu'il faut prendre en compte

• Établir un maillage à travers plusieurs sauts sans fil (pas de limite)
• Sauts sans fil recommandés : moins de 2 sauts depuis le réseau câblé

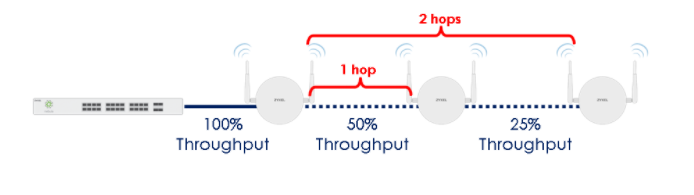

• Règle empirique : le débit est divisé par deux à chaque saut sans fil.

En construisant un réseau maillé, le réseau maillé intelligent se construit généralement d'abord via la 5G et, si le signal n'est pas assez bon, il passe à une connexion 2.4G.

Oubliez les limites des câbles - commencez votre installation Smart Mesh dès aujourd'hui !

Configurer Smart Mesh

Pour configurer Smart Mesh, vous devez avoir deux points d'accès compatibles Smart Mesh connectés au même site.

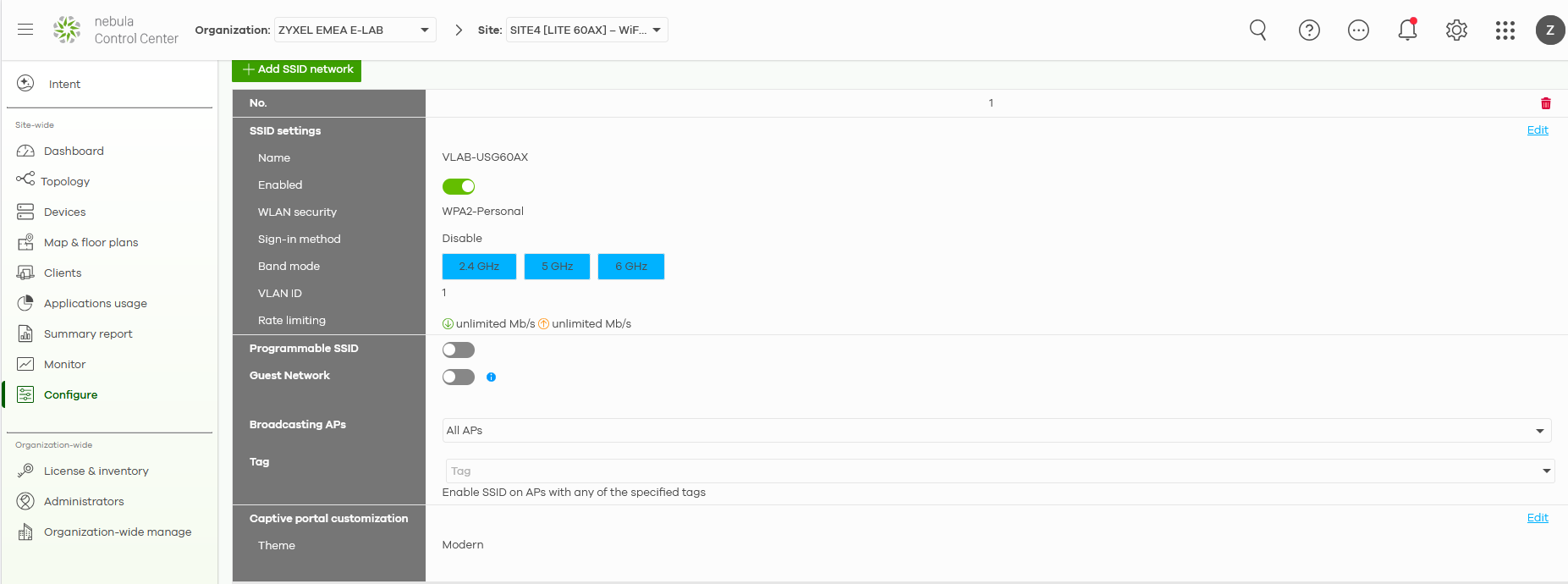

• Tout d'abord, configurez les profils SSID selon vos préférences en utilisant :

Site-wide > Configure > SSID Settings

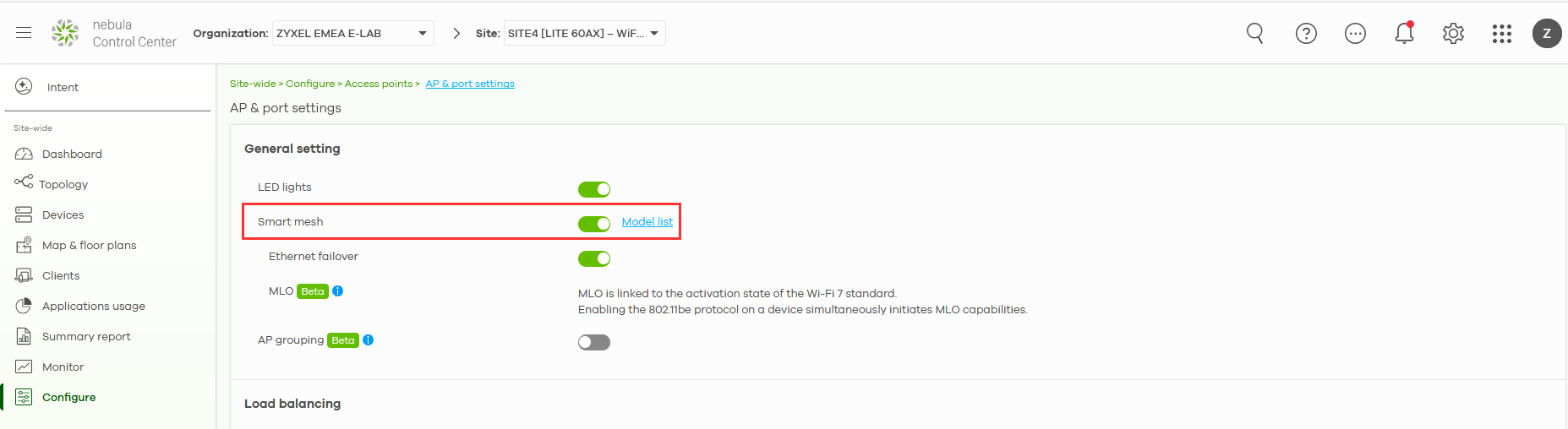

• Ensuite, assurez-vous d'activer le curseur "Smart Mesh" :

Site-wide > Configure > Access Point > AP & port settings

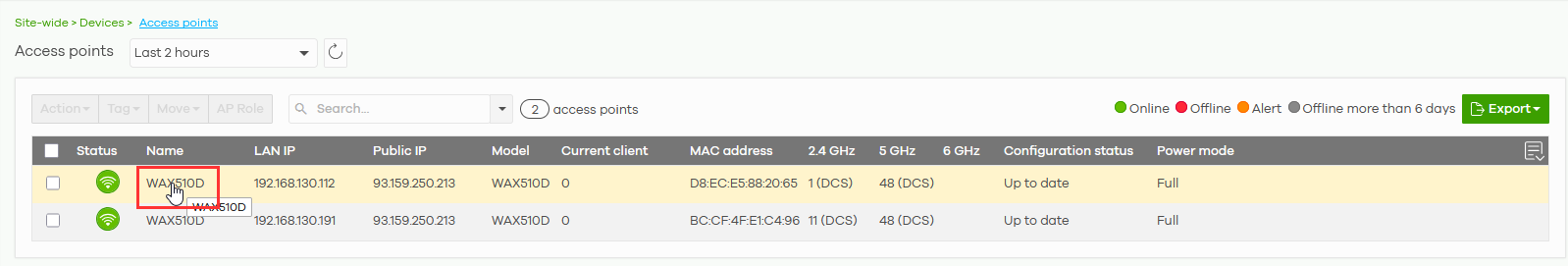

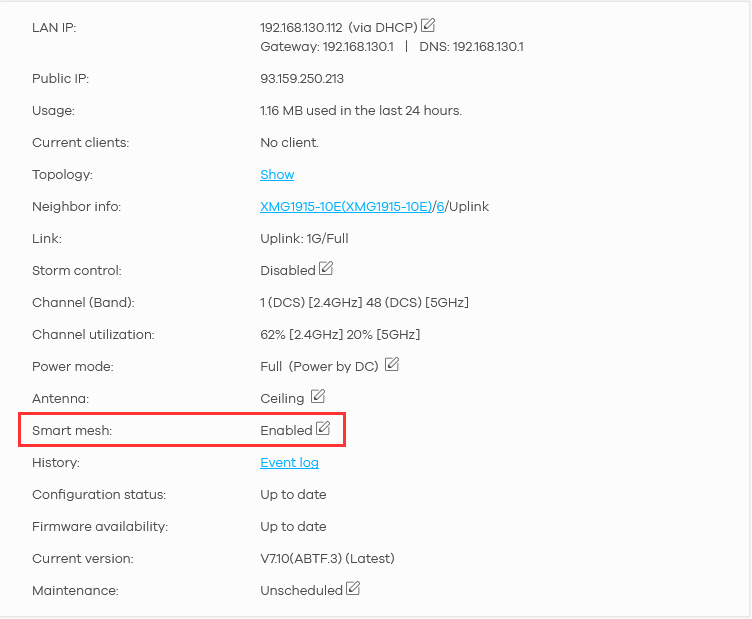

• Ensuite, assurez-vous que Smart Mesh est activé sur chaque appareil.

Site-wide > Device -> Access Points > "Select Access point"

Configuration de Smart Mesh

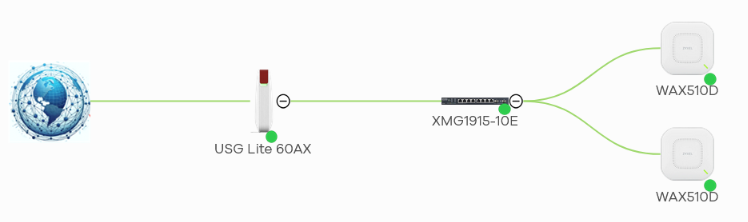

• Assurez-vous que les deux appareils sont en ligne, ce qui leur permet de recevoir la configuration de Nebula.

Remarque : Après avoir effectué des "changements" dans les paramètres, attendez environ 7 à 10 minutes pour que le point d'accès reçoive la configuration complète du centre de contrôle Nebula (NCC).

Après avoir activé Smart Mesh et confirmé que les deux AP sont connectés et en ligne, déconnectez l'AP Repeater de l'alimentation et des câbles réseau. Déplacez-le ensuite à l'endroit souhaité et connectez-le uniquement à l'alimentation.

Important : si le point d'accès répéteur est placé trop loin du point d'accès racine, il risque de ne pas pouvoir se connecter.
Pour éviter cela, nous recommandons de placer d'abord le point d'accès répéteur à portée de vue du point d'accès racine afin de confirmer qu'il peut établir une liaison sans fil. Une fois que la connexion maillée fonctionne, vous pouvez essayer de le déplacer vers votre emplacement final.

Attendre l'établissement de la liaison maillée
La connexion maillée sera créée automatiquement.
Veuillez attendre jusqu'à 15 minutes pour que le point d'accès répéteur revienne en ligne par le biais de la liaison maillée.

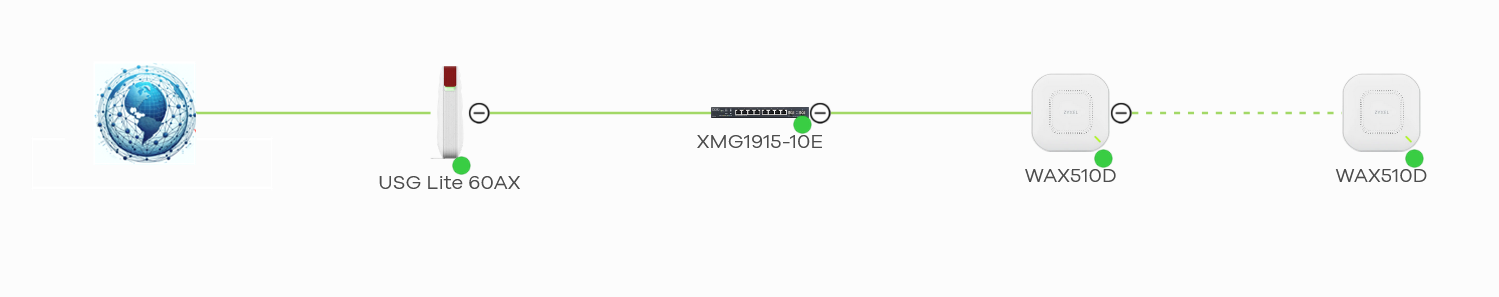

Vérification - Connexion réussie

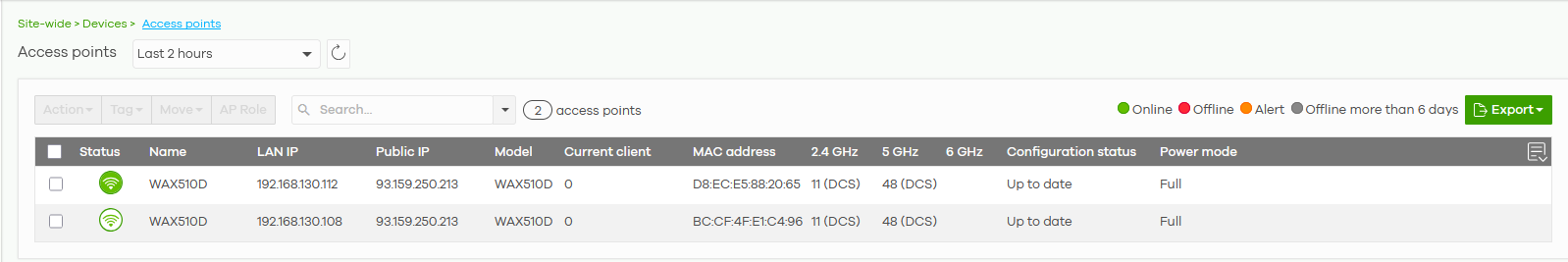

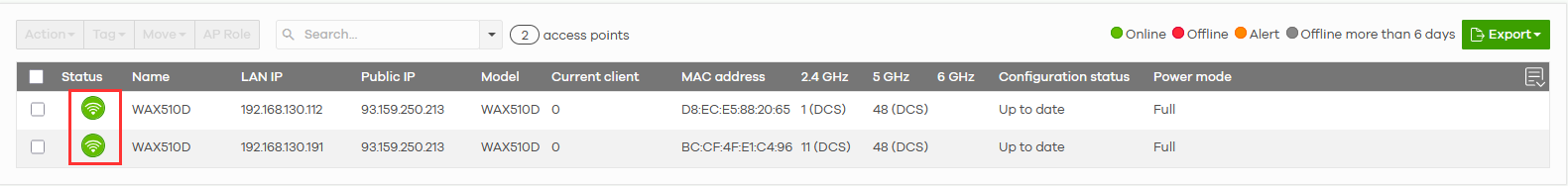

Les unités doivent être affichées en ligne et par des symboles différents :

Le symbole vert creux indique que le point d'accès concerné fonctionne en tant que point d'accès répéteur, tandis que l'icône remplie de couleur indique que le point d'accès fonctionne en tant que point d'accès racine.

Améliorations de Smart-Mesh

Désactiver la liaison descendante Mesh

Depuis le micrologiciel 6.30, il est possible de désactiver la liaison descendante Smart-Mesh sur les points d'accès répéteurs afin d'éviter que d'autres points d'accès Mesh ne siphonnent la bande passante.

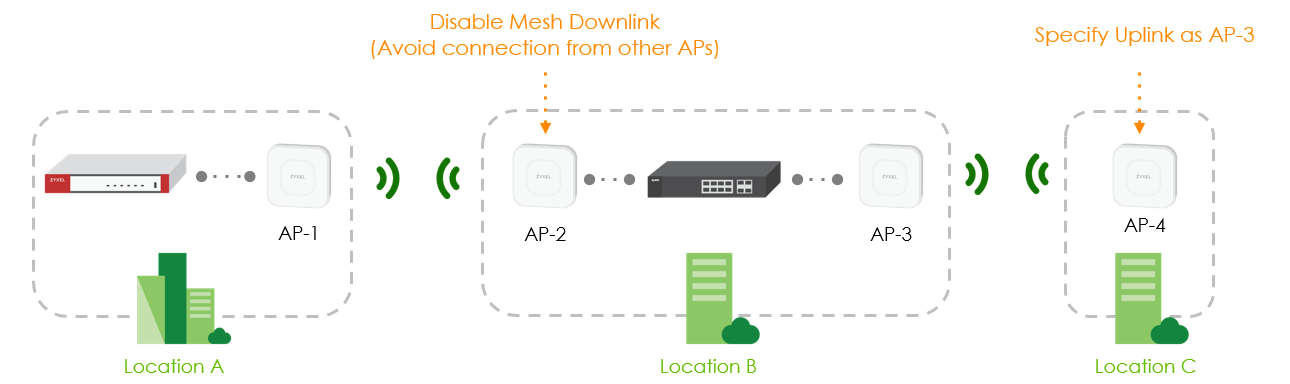

L'activation du Downlink sur AP-2 signifie que AP-4 ne peut pas mailler avec AP-2.

Pour désactiver le Downlink, allez sur :

Site-wide > Devices > Access Point > "Specific AP"

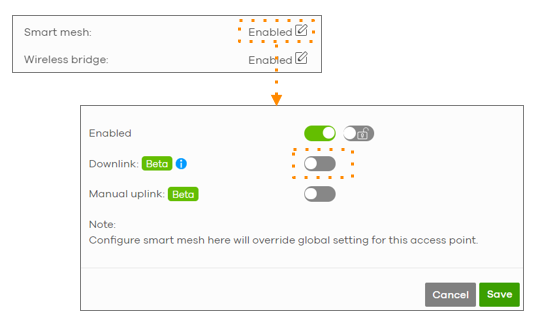

Ensuite, éditez le Smart-Mesh et désactivez le Downlink.

Veuillez noter que l'AP fonctionnera toujours en tant qu'AP Mesh.

Spécifier l'AP Uplink

Nous pouvons maintenant spécifier quel AP doit être utilisé comme Uplink principal.

Pour ce faire, allez sur :

Site-wide > Devices > Access Point > "Specific AP"

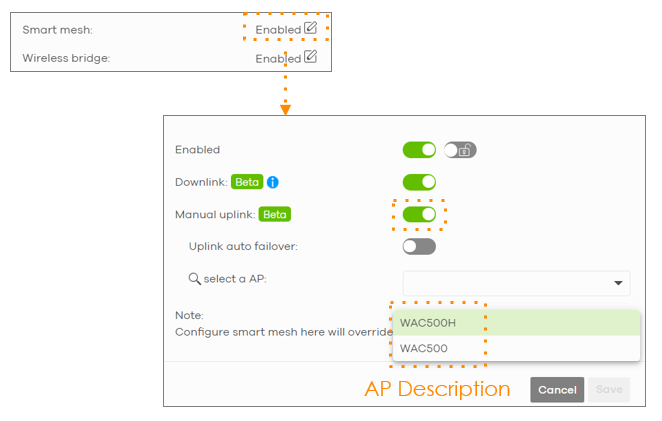

Ensuite, éditez le Smart-Mesh et choisissez l'AP racine principal pour cet AP répéteur.

Basculement dans le Smart-Mesh

Cette fonction dépend de la sélection d'un root AP spécifique pour ce repeater AP (voir point 8 ci-dessus).

Lorsque le répéteur AP ne parvient pas à se connecter à l'AP racine spécifié, il se connecte aux autres AP disponibles pour maintenir la connexion Internet.

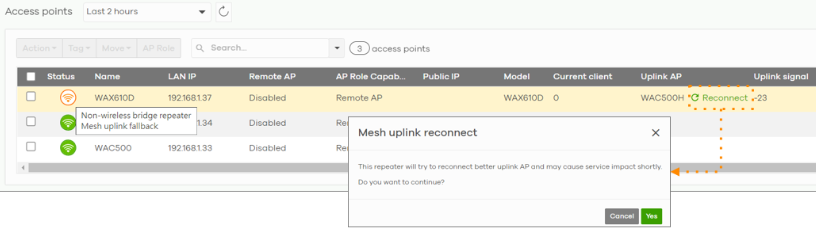

L'état d'erreur est affiché dans la liste des points d'accès :

Site-wide > Devices > Access Point > "Specific AP"

L'administrateur peut déclencher manuellement une reconnexion à partir de la liste d'état des points d'accès.
