Cet article traite du routage inter-VLAN sur nos XS3800, XGS4700 et autres commutateurs L3.

En ce qui concerne notre scénario, nous voulons réduire le trafic vers le Security Gateway et utiliser le XS3800 comme routeur pour le trafic inter-VLAN.


Tout d'abord, nous devons ajouter le VLAN à la passerelle de sécurité.

Configuration > Network > Interface > VLAN > Add

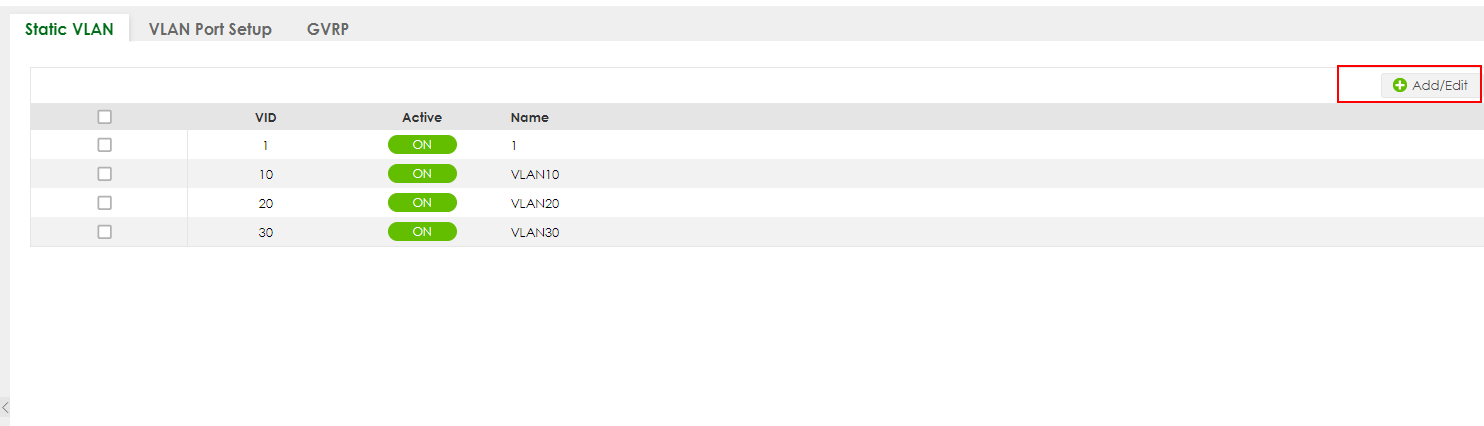

Maintenant, nous ajoutons les mêmes VLANs sur le Switch.

SWITCHING > VLAN > VLAN Setup > Static VLAN

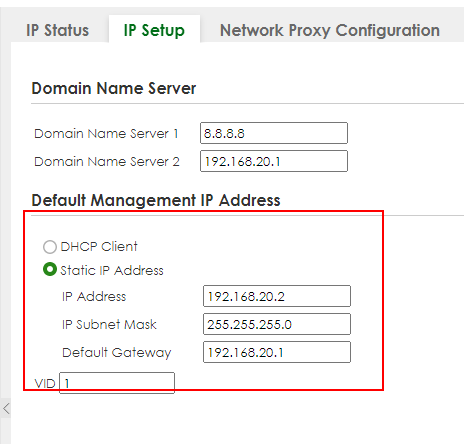

Ensuite, nous devons donner au Switch une IP dans chacun de ces VLANs

dyn_repppp_2

Allez ensuite dans Adresse IP de gestion et ajoutez vos VLANs aux enregistrements d'adresse IP de gestion.

Ensuite, nous devons changer le routeur par défaut/la passerelle par défaut pour les clients du réseau.

Configuration > Network > Interface > VLAN > Edit


Les clients du réseau utilisent maintenant le commutateur comme passerelle/routeur.
