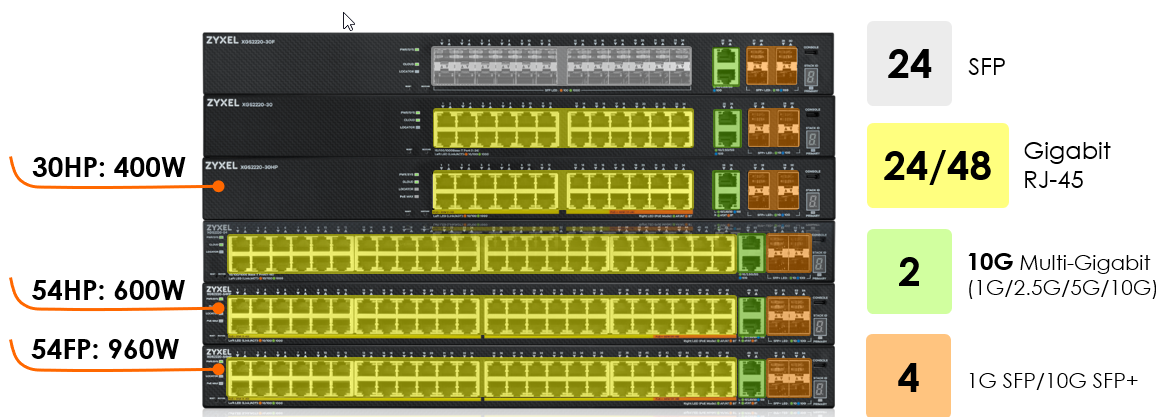

Les commutateurs PoE XGS2220 prennent en charge les options PoE+ et PoE++ (60W) pour répondre à une variété d'adoptions d'AP WiFi 6/6E et de caméras PTZ à forte consommation d'énergie. Les ports PoE 10G Multi-Gig ouvrent également la voie à la future technologie WiFi 7. Pour maximiser l'utilisation du budget énergétique du système, le XGS2220 est prêt à fonctionner avec une large gamme de Zyxel WiFi 6/6E AP pour chaque réseau.

Aperçu et gestion d'ensembles de fonctionnalités riches grâce à une interface Web conviviale

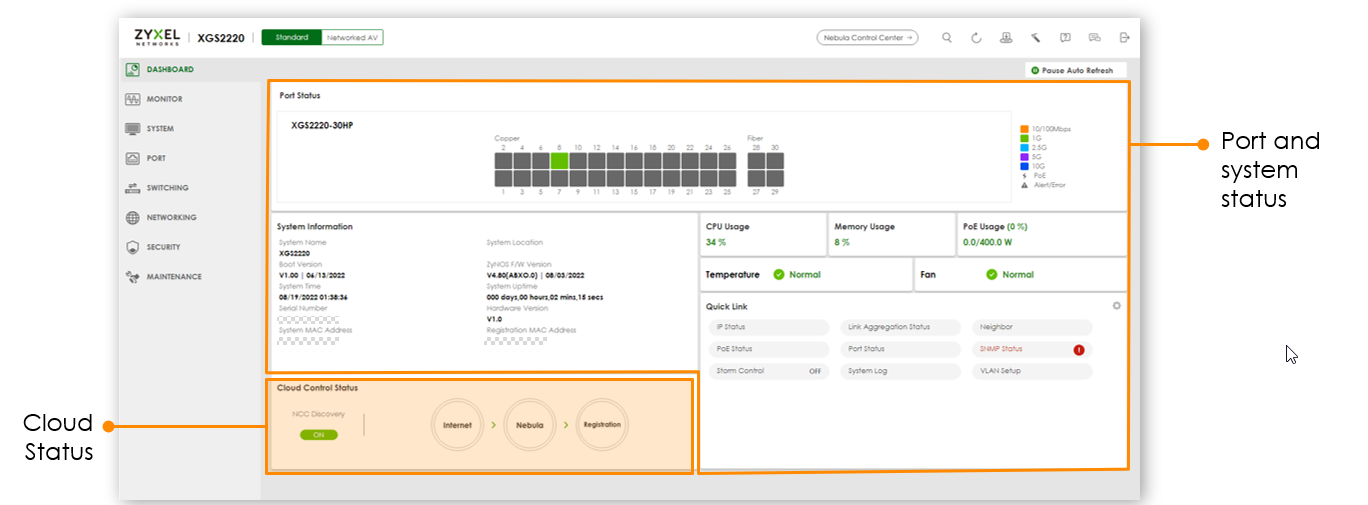

L'interface Web actualisée fournit l'état du commutateur en temps réel avec des vues graphiques.

Une migration puissante

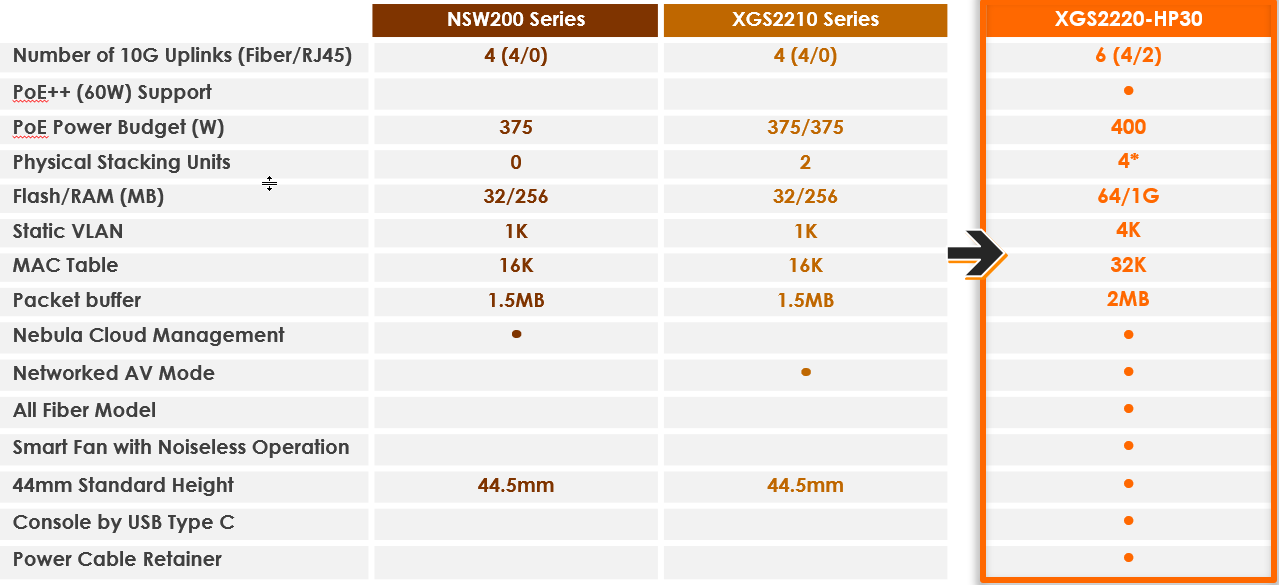

La série XGS2220 est le successeur de la série XGS2210 (et de la série NSW200), qui dispose d'un budget de puissance plus important et de fonctionnalités système avancées.

* Dans la future version du firmware

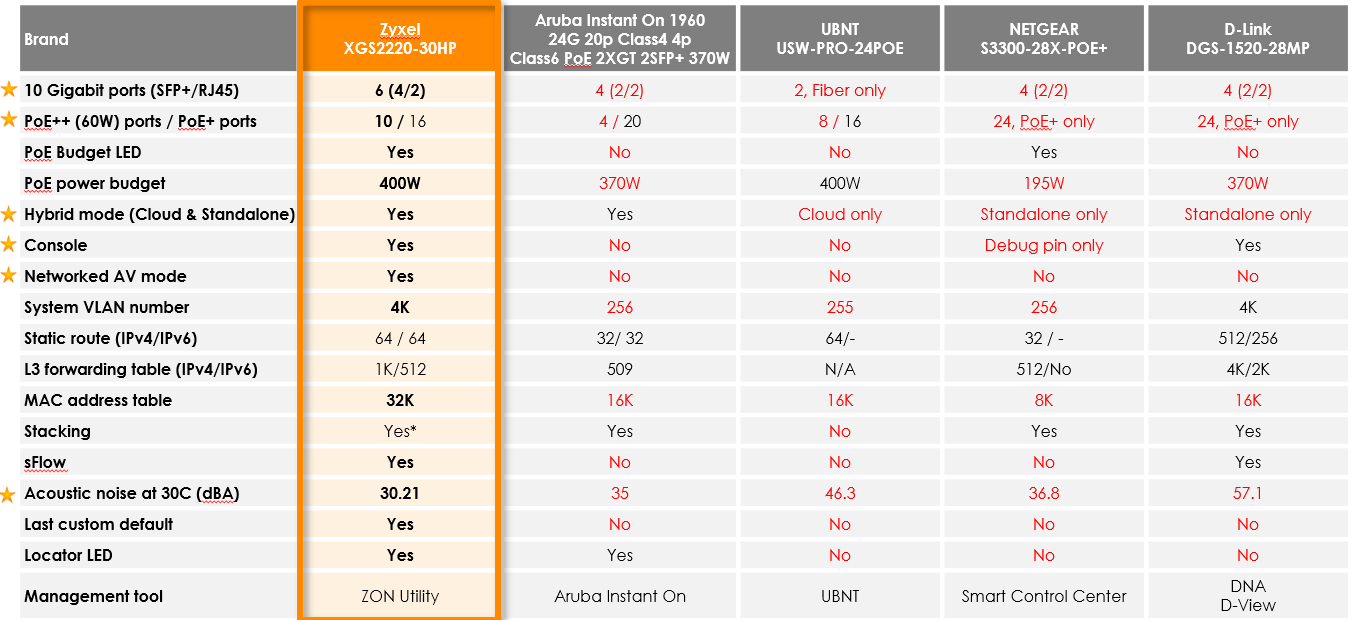

Matrice de comparaison XGS2220-30HP pour les principaux concurrents

* Dans la prochaine version du micrologiciel

Première connexion/assistant

Pour vous connecter à l'interface web du commutateur, vous devez connaître l'adresse IP de l'appareil.

Si vous utilisez un serveur DHCP.

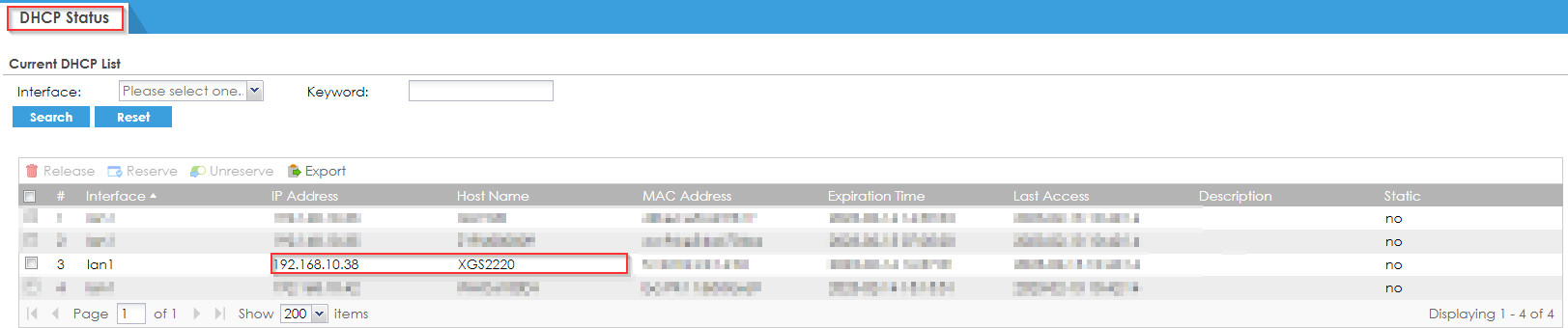

Le commutateur obtiendra automatiquement une adresse IP. Vous pouvez trouver l'adresse IP soit avec notre utilitaire ZON, soit en vérifiant avec votre serveur DHCP.


Si vous n'utilisez pas de serveur DHCP.

Connectez la liaison entre le Switch-1 et le PC (nous recommandons d'utiliser le port 1 du switch).

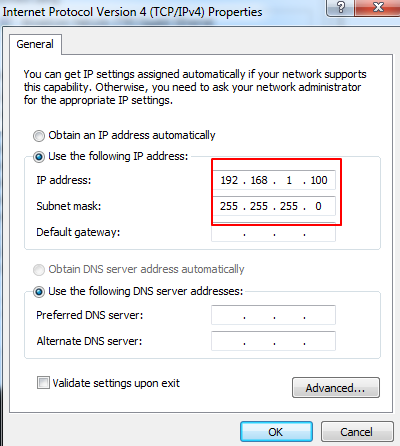

Réglez l'adresse IP du PC sur le même sous-réseau que les commutateurs. Par exemple, réglez l'adresse IP du PC sur 192.168.1.100.

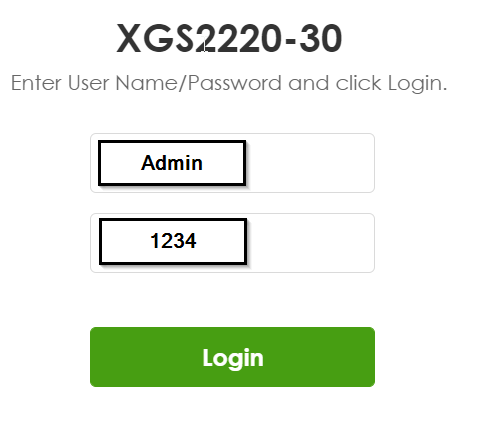

Ouvrez un navigateur (IE, Chrome, Safari, Firefox, etc....). Allez sur le site web http://192.168.1.1 (adresse IP de gestion par défaut). Entrez "nom d'utilisateur : admin ; mot de passe : 1234" et connectez-vous.

• L'assistant

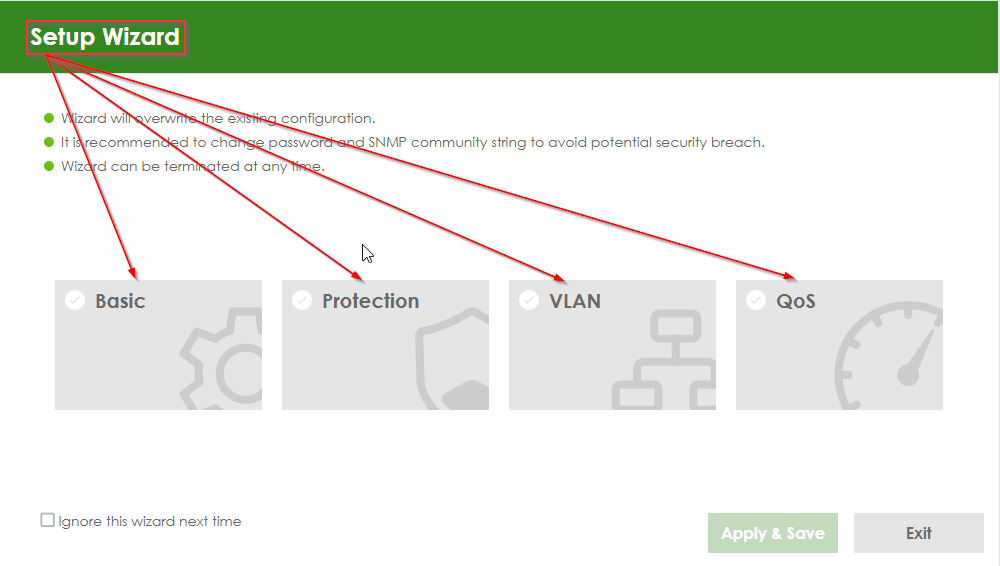

  L'assistant de configuration contient les parties suivantes :

1. Basic - pour configurer l'adresse IP du commutateur, le serveur DNS, le mot de passe du système, la communauté SNMP et l'agrégation de liens (trunking).
2. Protection - pour activer la protection contre les boucles et le contrôle des tempêtes de diffusion sur le commutateur et ses ports.
3. VLAN - pour créer un VLAN statique, affecter des ports au VLAN et configurer les ports pour qu'ils marquent ou non les trames sortantes.
4. QoS - pour déterminer le niveau de priorité IEEE 802.1p d'une partie pour la QoS.

Configuration de base

Configurez l'IP/DNS, votre mot de passe, la communauté SNMP, l'agrégation de liens et visualisez les résultats obtenus.

Pour configurer votre IP/DNS.

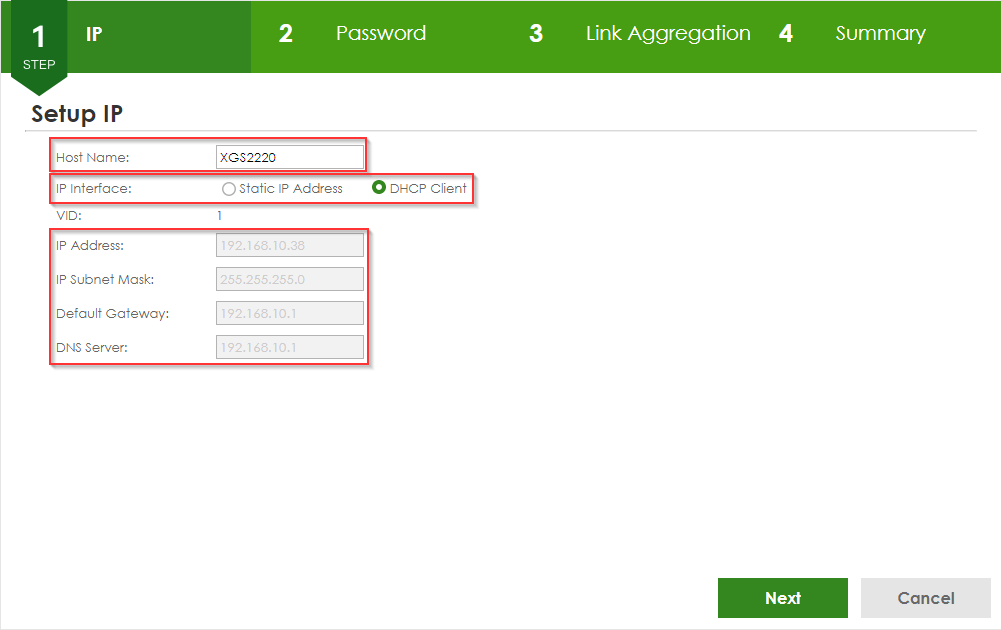

Cliquez sur Wizard > Basic > Step 1 IP pour accéder à cet écran.
Nous vous recommandons de réserver une adresse IP sur votre serveur DHCP ou de spécifier l'adresse IP manuellement. Sinon, l'adresse IP de votre passerelle peut changer.

Après avoir cliqué sur Suivant, l'écran Mot de passe s'affiche

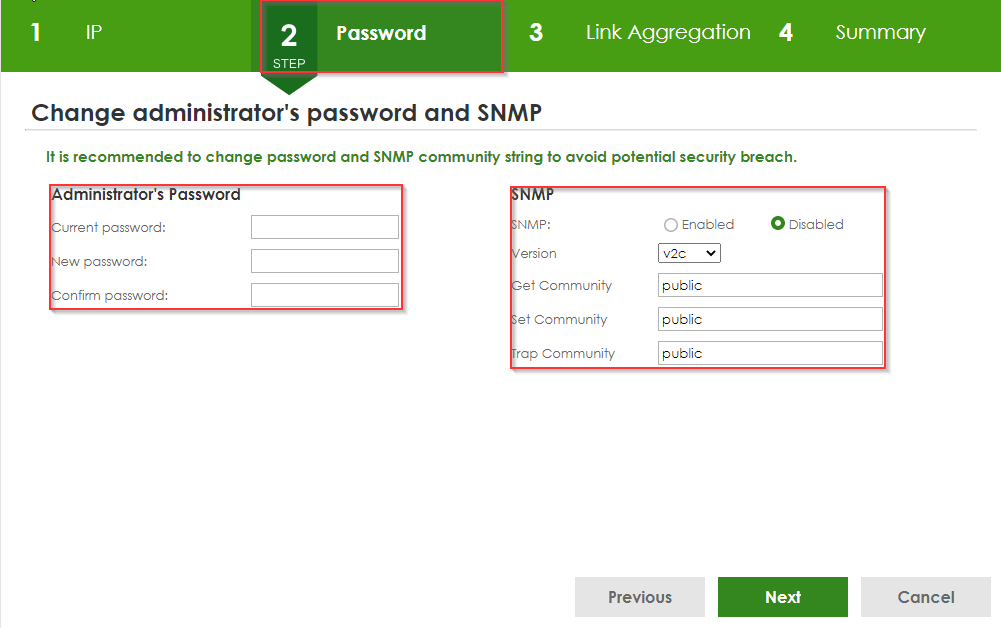

Mot de passe - pour garantir la sécurité, nous vous recommandons de définir un mot de passe fort (Remarque : la chaîne de saisie de tout champ de cet écran ne doit pas contenir [ ? ], [ | J. ('].["]. ou (,). Dans les champs Mot de passe, [ espace ] n'est pas non plus autorisé).

SNMP - Sélectionnez Activé pour permettre au commutateur d'agir en tant qu'agent SNMP. Cela permet à une station de gestion de gérer et de surveiller le commutateur via le réseau. Sélectionnez Désactivé pour désactiver cette fonction. La version SNMP du commutateur doit correspondre à la version du gestionnaire SNMP (Remarque : la version 2c de SNMP est rétrocompatible avec la version 1 de SNMP).

Après avoir cliqué sur Next (Suivant), l'écran Link Aggregation (Agrégation de liens ) s'affiche
S'il est nécessaire de fusionner plusieurs commutateurs compatibles avec l'agrégation, effectuez les réglages suivants. Sinon, cliquez sur "Next" (Suivant).

1. Spécifiez les ports que vous souhaitez utiliser pour l'agrégation de liens.

2. Sélectionnez un groupe de placement T1-T5.

3. Sélectionner LACP si les ports sont configurés pour rejoindre un groupe de troncs par LACP.

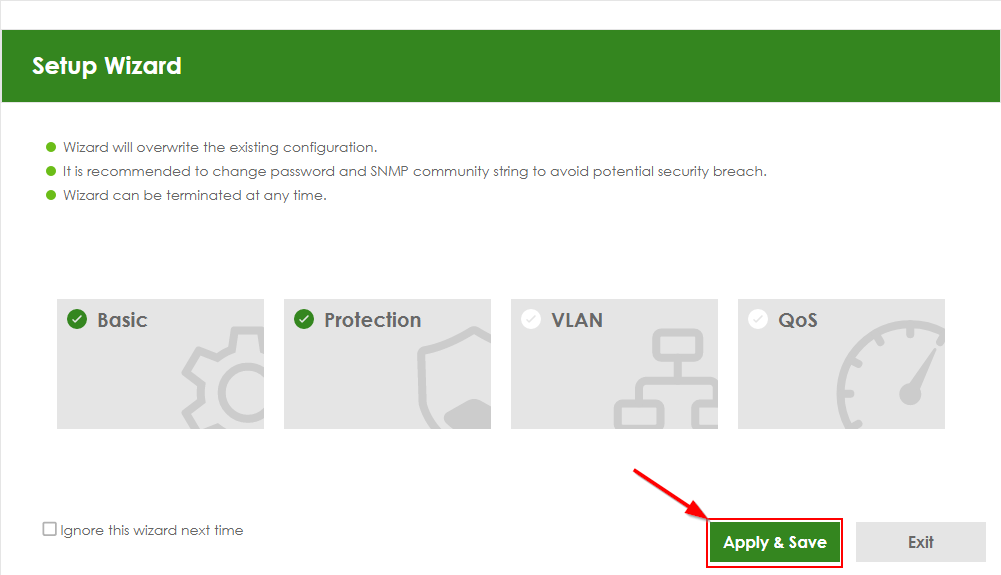

N'oubliez pas de cliquer sur "Apply and Save" pour que vos changements soient sauvegardés et appliqués.

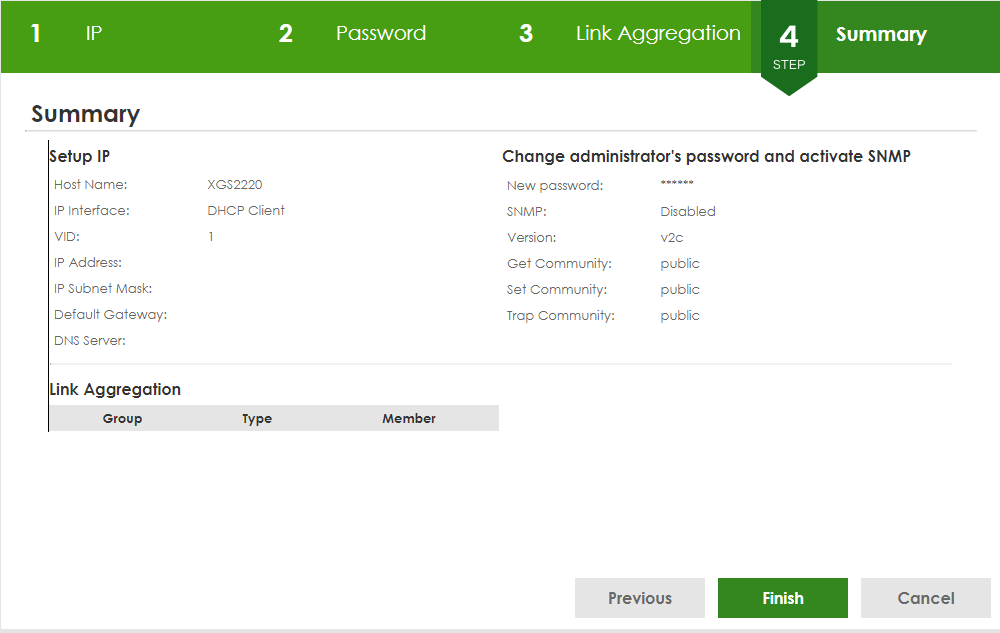

La configuration de base du XGS2220 est terminée, cliquez sur "Finish".

Protection

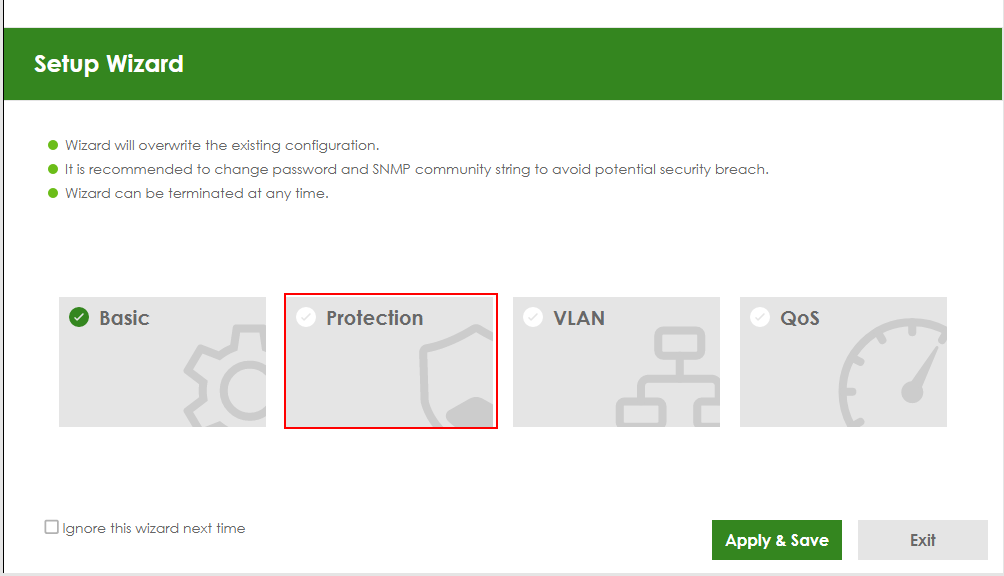

Allez dans la section "Setup Wizard" et sélectionnez "Protection". Nous allons configurer les paramètres de sécurité de base pour notre appareil.

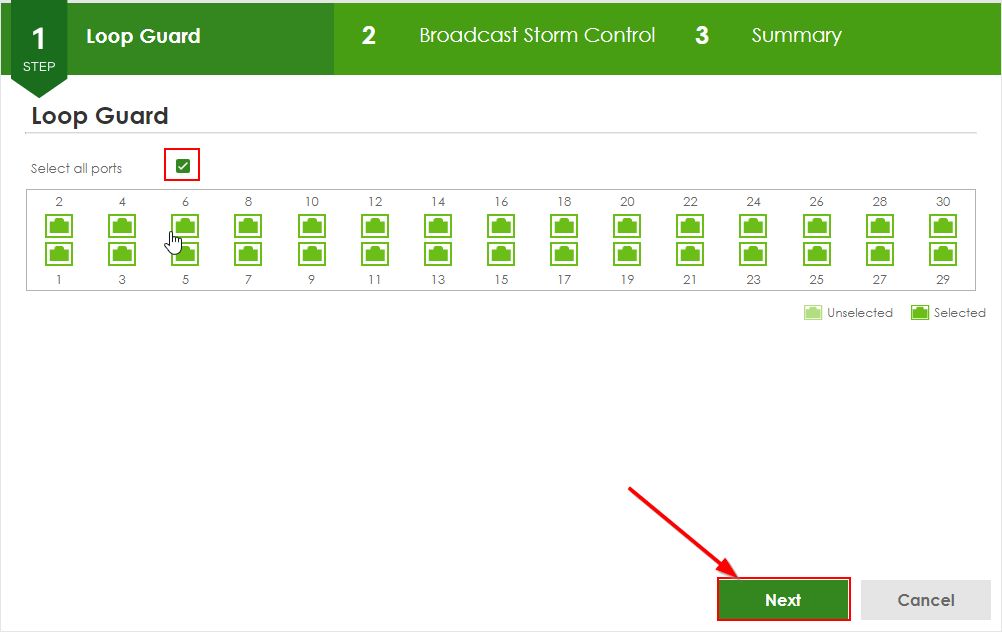

Protection contre les boucles

Une boucle se produit lorsque deux ports d'un commutateur sont accidentellement connectés avec le même câble. Cela provoque une tempête de diffusion, où les messages diffusés reviennent continuellement en boucle vers le commutateur et sont diffusés de manière répétée. Si un commutateur qui n'est pas dans un état de boucle est connecté à un commutateur qui est dans un état de boucle, le commutateur dans l'état de boucle affectera l'autre commutateur. Pour résoudre ce problème à la périphérie de votre réseau, vous pouvez utiliser Loop Guard. Loop Guard permet à votre commutateur de désactiver un port s'il détecte que les paquets envoyés sur ce port reviennent en boucle vers le commutateur. Si le protocole Spanning Tree (STP) peut empêcher les boucles au cœur du réseau, il ne peut pas empêcher les boucles qui se produisent à la périphérie du réseau.

Remarque : la protection contre les boucles est généralement utilisée en cas de problème de réseau lié à un commutateur. L'activation de
loop guard peut aider au dépannage et à la prévention de l'inondation excessive du réseau.

Contrôle des tempêtes de diffusion

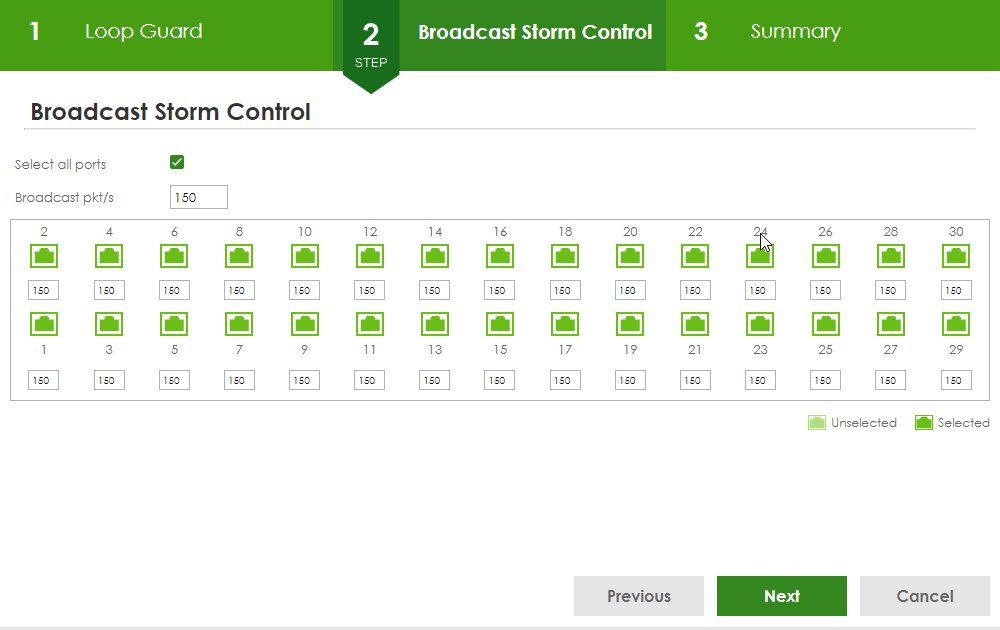

Le contrôle des tempêtes de diffusion est une fonction qui empêche l'inondation excessive du réseau causée par les messages de diffusion envoyés par les périphériques du réseau. Ces messages de diffusion peuvent inclure des demandes DHCP, des messages "alive" et d'autres notifications qui tiennent les périphériques du réseau informés de l'expéditeur. Si vous constatez une latence élevée et une perte de paquets dans votre réseau, l'activation de Broadcast Storm Control peut vous aider en limitant le nombre de paquets de diffusion que le commutateur acceptera et transmettra. Cela empêche le commutateur d'être submergé par un trop grand nombre de paquets à la fois, ce qui peut entraîner la perte de paquets de diffusion et améliorer les performances du réseau. Pour configurer le contrôle des tempêtes de diffusion, vous pouvez sélectionner les ports spécifiques où vous souhaitez l'activer. Vous pouvez également fixer une limite au nombre de paquets de diffusion autorisés par seconde. Il est recommandé de le désactiver ou d'utiliser une limite de 150 paquets de diffusion par seconde dans un réseau de petite ou moyenne taille. Une fois que vous avez fait vos choix, cliquez sur "Suivant" pour continuer.

Configurer le VLAN

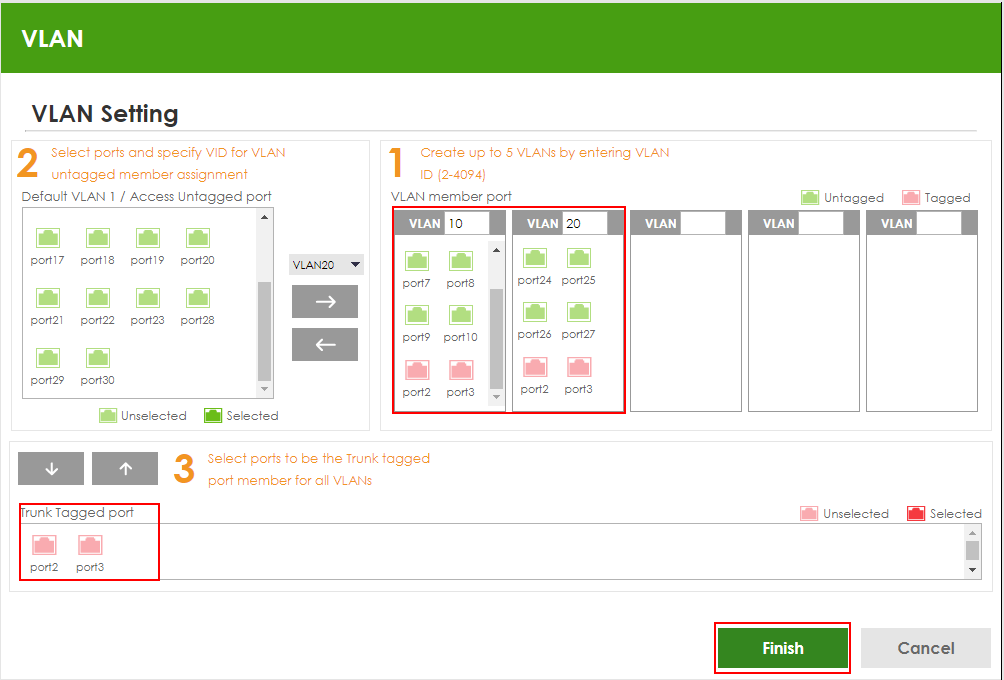

Sélectionnez les ports que vous souhaitez affecter au premier groupe de membres du VLAN et attribuez un ID VLAN à ce groupe de membres.

• Cliquez sur les ports pour les marquer comme "sélectionnés"
• Utiliser la flèche droite pour les déplacer vers le groupe de membres VLAN "x".
• Utiliser la liste déroulante "VLAN10" au-dessus des flèches grises pour sélectionner d'autres groupes de jonction (VLAN "x" 5-10).
• Sélectionnez les ports qui seront membres des ports trunk-tagged pour tous les VLAN. Un port de jonction est un port de commutateur qui peut acheminer le trafic balisé d'un ou de plusieurs VLAN.


Remarque : n'oubliez pas que vous pouvez attribuer plusieurs membres balisés à un port, mais seulement un membre non balisé (VLAN par défaut) par port. Si vous souhaitez en savoir plus sur les VLAN, vous pouvez consulter cet article.

Paramètres QoS

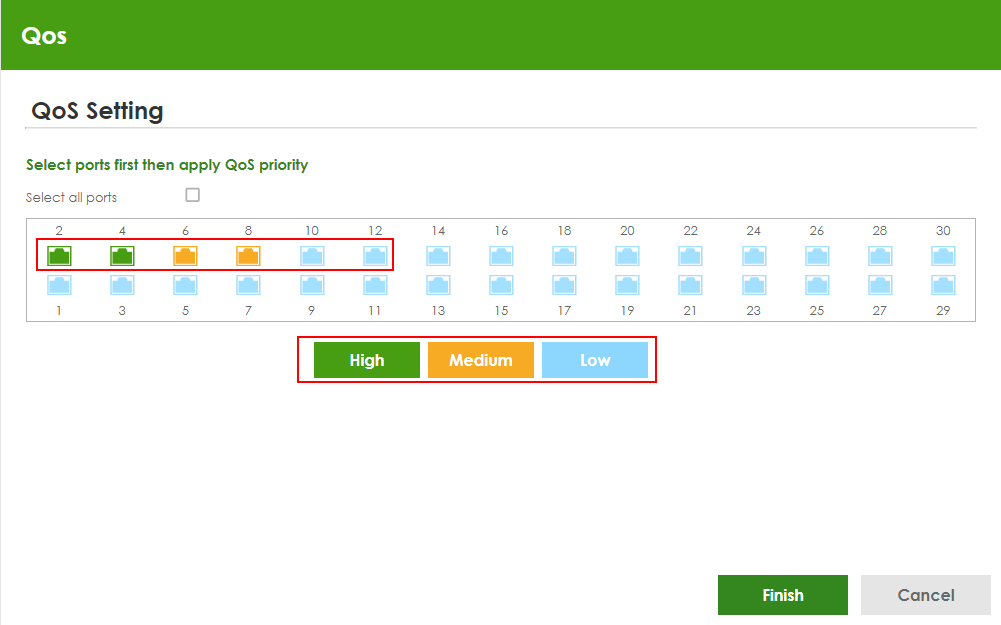

faible priorité. Dans les environnements professionnels, les ports destinés aux invités peuvent avoir une faible priorité pour le trafic, alors que les serveurs de l'entreprise et les autres équipements informatiques vitaux peuvent avoir une priorité élevée.
