Zyxel USG FLEX H sorozat – WAN-trunk terheléselosztás az USG FLEX H sorozathoz

Ez a cikk a Zyxel USG FLEX H sorozat WAN trunk terheléselosztását tárgyalja, bemutatva a legfontosabb fogalmakat, a konfigurációs lépéseket és a gyakorlati felhasználási eseteket. Ismerteti a különböző terheléselosztási módszereket, azok valós alkalmazásait, valamint azt, hogyan lehet optimalizálni a teljesítményt a Zyxel Firewall H sorozatú eszközökön.

Megjegyzés: Az alapértelmezett algoritmus, a Weighted Round Robin, körkörös módon egyenlően osztja el a forgalmat több WAN-interfész között. Minden munkamenetet felváltva, sorrendben rendelnek a WAN-interfészekhez, biztosítva ezzel a kiegyensúlyozott elosztást.

A WAN terheléselosztásról

• A forgalmat a jelenleg legkevésbé terhelt WAN interfészre irányítja.
• A forgalmat a kihasználtság (százalék) alapján egyensúlyozza, biztosítva a rendelkezésre álló sávszélesség hatékony kihasználását.
• Hasznos a különböző sávszélességű több WAN-kapcsolat teljesítményének maximalizálásához.

• Elsősorban a fő WAN-interfészt használja, amíg el nem éri a megadott forgalmi küszöbértéket.
• A küszöbérték elérése után a további forgalom „átfolyik” a másodlagos WAN-interfészre.
• Ideális olyan esetekben, amikor az elsődleges WAN-interfész sávszélessége korlátlan, a másodlagosé pedig korlátozott.

Terheléselosztási index ( ) – A terheléselosztási index határozza meg a sávszélesség-terhelés felhasználásának mérési kritériumait. Három lehetőséget kínál:

• Bejövő: A bejövő forgalmat méri.
• Kimenő: A kimenő forgalmat méri.
• Összeg: A bejövő és kimenő forgalom összességét méri.

Például egy kis terhelésű webhely esetében a legjobb terheléselosztási stratégia a céljaitól függ, de az alábbiakban összehasonlítjuk őket:

A súlyozott körkörös elosztás (Weighted Round Robin) a legjobb megoldás, ha különböző kapacitású szerverekkel rendelkezik, és a kéréseket arányosan szeretné elosztani. Ez jól működik előre jelezhető, állandó forgalom esetén.
A Least Load First akkor a legjobb, ha dinamikusan szeretné optimalizálni a szerverkihasználtságot, biztosítva, hogy a kérések a legkevésbé terhelt szerverre kerüljenek. Ez a változó forgalmú webhelyek esetében is jó megoldás.
A Spillover akkor hasznos, ha a forgalmat az elsődleges szervereken szeretné tartani, és csak akkor szeretné használni a tartalékokat, amikor azok elérik a kapacitásukat. Ez inkább az alkalmi forgalomcsúcsok kezelésére alkalmas, mint a kis terhelésre.

A Least Load First gyakran a legjobb választás kis terhelés esetén, mert a lehető legegyenletesebben osztja el a terhelést a szerverek között, elkerülve a felesleges bonyolultságot. A Weighted Round Robin szintén egyszerű és hatékony választás, ha az összes szerver hasonló.

Gyakorlati példák a WAN terheléselosztásra

Spillover forgatókönyv

• Elsődleges WAN (WAN1): Korlátlan sávszélesség, előnyös a rendszeres forgalomhoz.
• Másodlagos WAN (WAN2): Mérhető kapcsolat, csak akkor használható, ha az elsődleges sávszélesség meghaladja a 800 Mbps-t.
• Eredmény: A rendszeres forgalom a WAN1-et használja, és csak a többletforgalom kerül át a WAN2-re, így megtakarítva a korlátozott használat költségeit.

Legkisebb terhelés első forgatókönyv

• Több WAN-kapcsolat: Különböző sávszélesség-kapacitások.
• Eredmény: A forgalom dinamikusan a legkisebb terhelésű interfészre kerül, optimalizálva a rendelkezésre álló sávszélesség kihasználtságát és javítva az általános hálózati teljesítményt.

A WAN terheléselosztás konfigurálása

• Lépjen a Hálózati interfész menüpontra:
  • Lépjen a tűzfal konfigurációs felületének Hálózat szakaszába.
  • Válassza az Interfész, majd a Trunk lehetőséget.

• Felhasználó által definiált trunk létrehozása:
  • Kattintson az Add gombra egy új trunk létrehozásához.
  • Válassza ki a terheléselosztási algoritmust.
• Terheléselosztási index beállítása:
  • Válassza ki a megfelelő terheléselosztási indexet (Bejövő, Kimenő vagy Összeg).
• Interfészek hozzáadása:
  • Adja hozzá azokat a WAN-interfészeket, amelyeket be szeretne vonni a trönkbe.
  • Adja meg az egyes interfészek sávszélesség-korlátait

Alapértelmezett trönk útválasztás beállítása:

• A felhasználó által definiált trönk létrehozása után lépjen a Hálózat szakaszba, és válassza az Interfész lehetőséget.
• Kattintson az Alapértelmezett trönk elemre, majd válassza ki a felhasználó által definiált trönkprofilt, hogy azt alapértelmezett WAN terheléselosztási szabályként állítsa be.

Kapcsolatellenőrzés

Fontos: A WAN-átállás megbízható működése érdekében konfigurálja a Kapcsolatellenőrzést minden, a WAN-trunkban részt vevő WAN-interfészen. A tűzfal a Kapcsolatellenőrzést használja az upstream kapcsolat elvesztésének észlelésére akkor is, ha a fizikai WAN-kapcsolat fennmarad. Enélkül az átállás nem biztos, hogy a várt módon történik.

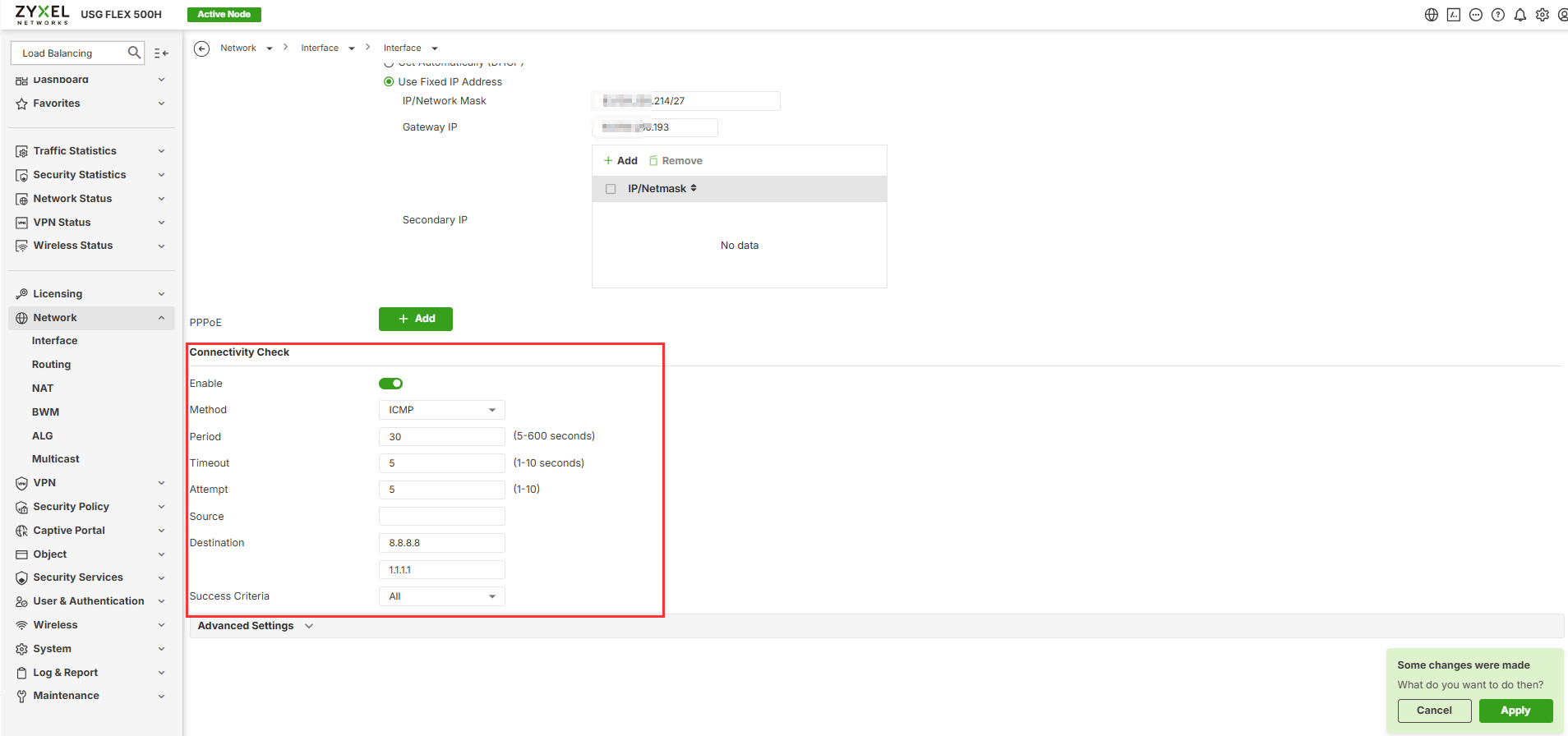

Lépjen a Hálózat > Interfész > Interfész menüpontra, szerkessze a WAN-interfészt, és konfigurálja a következő beállításokat:

Megjegyzés: Konfigurálja a Kapcsolatellenőrzést a WAN-trunkban használt összes WAN-interfészen. A Kapcsolatellenőrzés nélkül a failover nem biztos, hogy a várt módon fog működni, mivel a tűzfal nem észleli az upstream kapcsolat elvesztését, miközben a fizikai kapcsolat aktív marad.

Ebben a példában a tűzfal rendszeresen ICMP-próbákat küld két megbízható nyilvános IP-címre. A WAN-interfész csak akkor tekinthető működőképesnek, ha mindkét cél elérhető. Ha a kapcsolatellenőrzés sikertelen, a tűzfal észlelheti a WAN-kimaradást, és a WAN-trunk konfigurációjának megfelelően átirányíthatja a forgalmat a tartalék WAN-interfészre.
