Zyxel H sorozatú tűzfal [next-hop in Policy Routes] Miért váltja fel az útvonal-alapú VPN a házirend-alapú VPN-t - és miért jó dolog ez?

A Zyxel UOS operációs rendszer bevezetésével és az új H sorozat megjelenésével a Zyxel modernizálta a VPN-kapcsolatok kezelésének módját. A korábbi generációs eszközökkel, például az USG és ATP sorozatokkal ellentétben a H sorozat már nem támogatja a VPN-alagutak következő állomásként való használatát a Policy Routes-ben.

Ez nem korlátozás, hanem inkább egy modern, interfész-alapú VPN-architektúra felé történő elmozdulás, amely a VTI (Virtual Tunnel Interface) segítségével útvonal-alapú VPN-t használ. Ez a cikk elmagyarázza a házirend- és útvonal-alapú VPN közötti különbséget, és azt, hogy miért tekinthető ez az új megközelítés megbízhatóbbnak, skálázhatóbbnak és könnyebben kezelhetőnek.

Az útvonal-alapú VPN előnyei a VTI-vel a Zyxel USG FLEX H rendszerben

• A VPN-alagutak virtuális interfészként (VTI ) jönnek létre, és ugyanúgy részt vesznek az útválasztásban, mint a fizikai portok.
• Nincs szükség a VPN következő elérési pontként való meghatározására a Policy Routes-ben, ami csökkenti a konfiguráció összetettségét és a félrekonfigurálás kockázatát.
• Jobb integráció a Zyxel zóna alapú biztonsági modelljével.

Forgatókönyv:

• A központ több belső alhálózatot használ:
  • 192.168.10.0/24 - Adminisztráció
  • 192.168.20.0/24 - Könyvelés
  • 192.168.30.0/24 - raktár
• A fiókirodának mindegyiket VPN-en keresztül kell elérnie.

Problémák a házirend-alapú VPN-nel:

• Minden alhálózathoz külön alagutat vagy házirendet kellett létrehozni.
• Bármilyen hálózati változás (pl. új alhálózat) a házirendek és alagutak manuális újrakonfigurálását jelentette.

A VTIhasználata az USG FLEX H:

• Egyetlen VPN-alagutat hoz létre a telephelyek között.

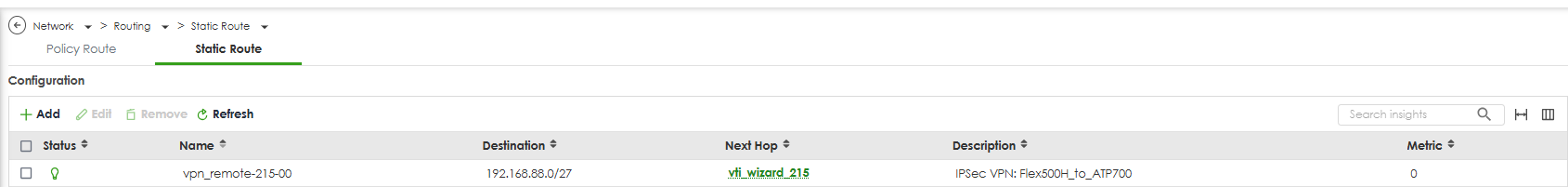

• Konfigurálja a szabványos statikus útvonalakat:

dst: 192.168.10.0/24 → VTI-irodán keresztül dst: 192.168.20.0/24 → VTI-irodán keresztül dst: 192.168.30.0/24 → VTI-irodán keresztül.

• Ha egy új alhálózatot (pl. 192.168.40.0/24) adunk hozzá - csak egy útvonalat kell hozzáadni, nincs szükség VPN átkonfigurálásra.
• Ahozzáférés-szabályozás a statikus útvonallogika helyett a biztonsági szabályzatokon keresztül történik.

IPSec VPN-alagút beállítása az uOS számára

Ez a példa azt mutatja be, hogyan lehet a VPN-beállítási varázslót használni egy útvonal-alapú hely-hely közötti VPN-alagút konfigurálásához, amelyben egy ZLD eszköz a peer átjáró, és amely az alagút létrehozását követően biztonságos hozzáférést tesz lehetővé a két telephely között.

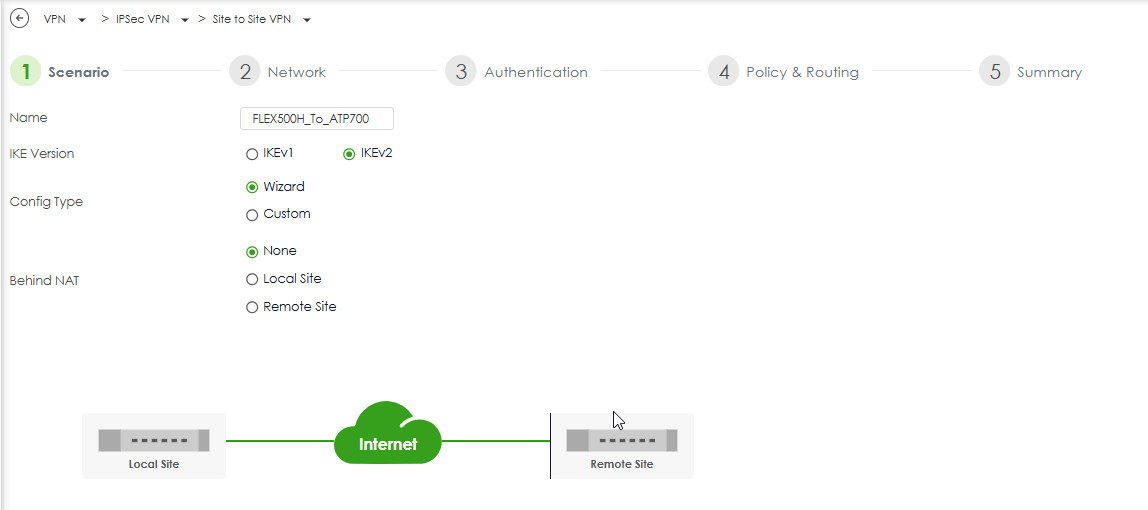

Navigáljon aVPN > IPSec VPN > Site to Site VPN > Add. menüpontra, és menjen végig a varázsló minden lépésén, és töltse ki a megfelelő mezőket:

• Név:
• IKE Version: IKE Version: IKEv2

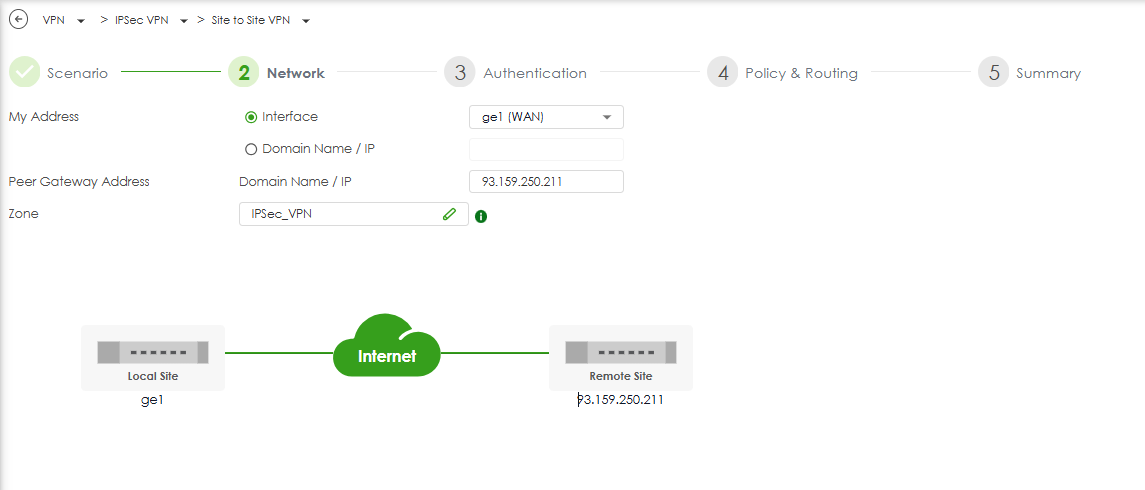

• A Saját cím mezőben válassza ki a kívánt WAN-interfészt.
• A Peer Gateway Address mezőben adja meg a távoli (fióktelep) eszköz nyilvános IP-címét.
• Zóna: IPSec_VPN

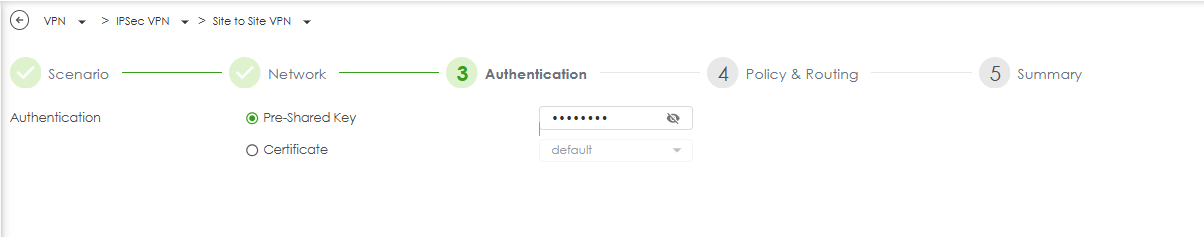

• A Hitelesítési módszerhez válassza a Megosztott kulcs előtti kulcs (PSK) lehetőséget.

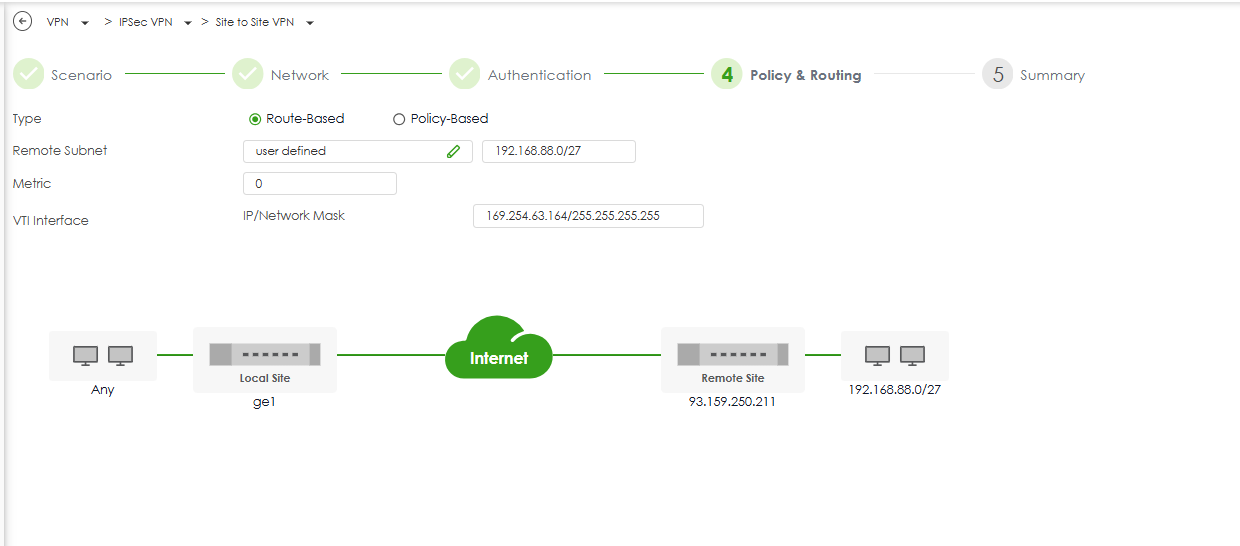

A Típus alatt válassza ki a következőket: Útvonal-alapú.

1. A Távoli alhálózat mezőbe írja be a manuálisan: 192.168.88.0/27.
2. A VTI Interface (VTI-interfész) mezőbe írja be: 169.254.63.164/255.255.255.255.
3. Ellenőrizze, hogy az ábrán látható-e a kapcsolat a ge1 helyi interfészről a távoli IP 93.159.250.211IP címre.

Az 1. fázis beállításai és a 2. fázis beállításai alatt:

• Javaslat: AES128 / SHA1
• DH csoport: DH2 / DH14

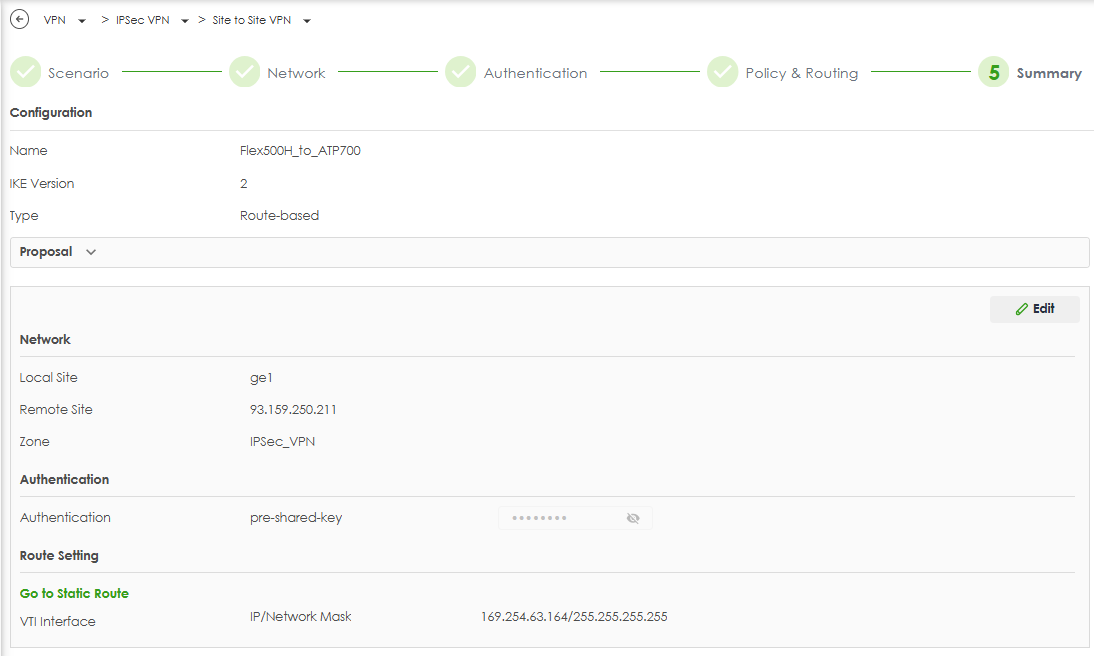

Kattintson az OK gombra.

• A VTI-interfész konfigurálása

Konfiguráció > Hálózat > Interfész > VTI

IPSec VPN-alagút beállítása a ZLD számára

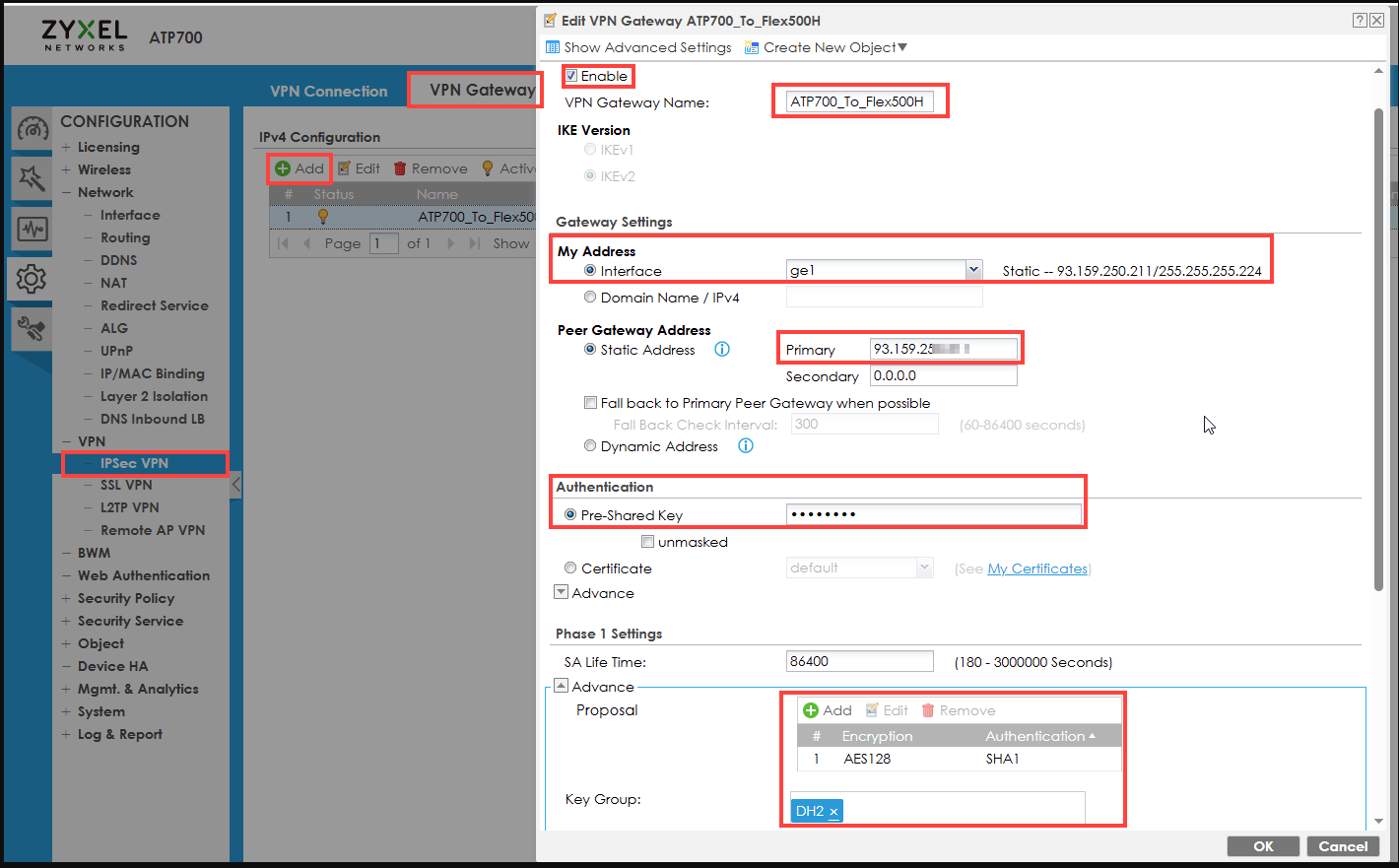

Navigáljon a Konfiguráció > VPN > IPSec VPN > VPN átjáró menüpontra.

• Kattintson az Add anf Check Enable( Hozzáadás ) gombra.
• Adja meg a VPN átjáró nevét:
• Válassza ki az IKE verziót: IKEv2
• A Saját cím alatt: Válassza ki az Interface: ge1 (a nyilvános IP-címével).
• Peer Gateway Address alatt: adja meg a távoli (HQ) eszköz nyilvános IP-címét.
• A Hitelesítés alatt: Válassza az Előre megosztott kulcsot, és adja meg ugyanazt a kulcsot, amelyet a Flex eszközön használ.

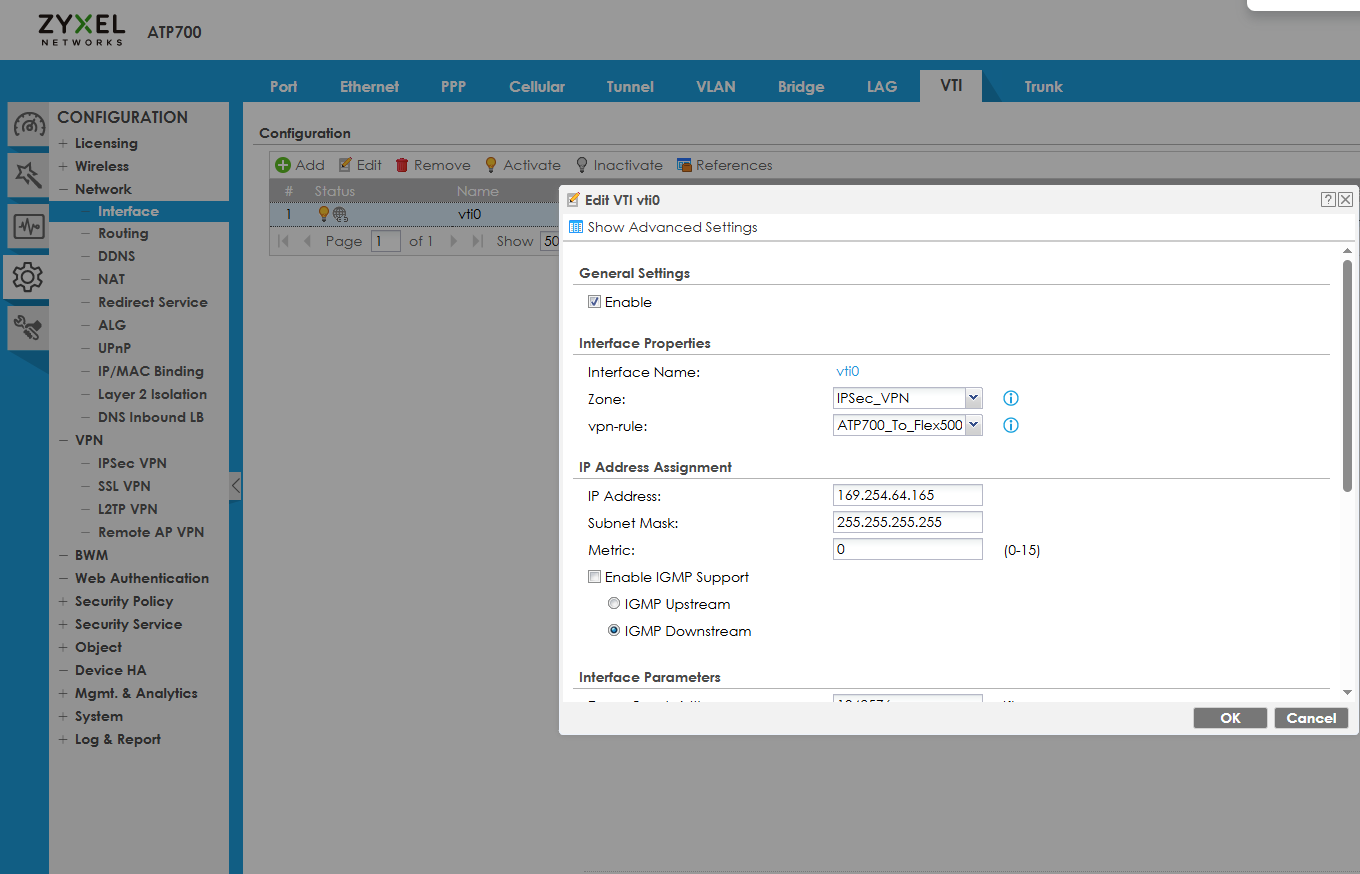

• A VTI-interfész konfigurálása

Konfiguráció > Hálózat > Interfész > VTI
