Ez a cikk elmagyarázza, hogyan lehet több PoE-eszközt (PD-ket) bekapcsolni, mi a különbség a 802..3af, a legacy, a pre-802.3at és a 802.3at üzemmódok között, valamint a Power over ethernet kapcsoló (GS1920/GS1900/XGS1930/XS1930 stb.) osztályozási és fogyasztási üzemmódja közötti különbség.

1) Mi a különbség a PoE bekapcsolási módok között?

Navigáljon a következő oldalra:

• 802.3af üzemmód: A port az IEEE 802.3af üzemmódban van bekapcsolva.
• Legacy: A port áramellátása nagy indítóáramú, amelyet a 15 W-nál nagyobb teljesítményigényű, hagyományos PD-k használnak bekapcsoláskor.
• 802.3at előtti: A portot kezdetben az IEEE 802.3af üzemmódban táplálja, majd a bekapcsolást követően 75 msec-en belül átvált a nagy teljesítményű IEEE 802.3at üzemmódra. Ezt az üzemmódot akkor használja, ha a PD nem végez 2. rétegű osztályozást, vagy ha a kapcsoló kéteseményes 1. rétegű osztályozást végez.
• 802.3at: A port az IEEE 802.3af üzemmódban van bekapcsolva. Ha a kapcsoló által észlelt PD osztály nem 4-es osztályú (2. típus), a port akkor is bekapcsolja a PD-t, de csak 4-es osztályú PD-ket lehet bekapcsolni IEEE 802.3at módban.

2) Osztályozás vs. fogyasztási mód

Amikor bizonyos számú PoE-eszközt (PD) csatlakoztat egy Zyxel PoE-kapcsolóhoz, előfordulhat, hogy csak bizonyos számú PD fog elindulni. Ez azért történik, mert a PoE-kapcsolónak van egy fixen kiosztott kapacitása a PoE-teljesítmény biztosítására (a PoE kiosztott kapacitásának részleteit lásd az eszköz adatlapján). Ha tehát a PD-k teljes használata eléri a kapcsoló kiosztott kapacitását, az alacsonyabb prioritású PD-k nem kapnak áramot a kapcsolótól. E korlátozás mellett a kapcsoló PoE üzemmódjának megváltoztatásával még mindig a lehető legnagyobb mértékben növelné a csatlakozó PD-k mennyiségét.

A PoE-kapcsolón két különböző PoE-mód áll rendelkezésre:

Osztályozás:
A PD maximális teljesítménye (mW) minden PD számára az egyes portok prioritási szintjének megfelelően lesz fenntartva.

Fogyasztás:
A teljesítmény elosztásra kerül, így minden eszköz kap energiát. A switch által kiosztott teljesítmény kisebb lehet, mint a PD maximális teljesítménye (mW).

A gyári alapértelmezett konfigurációban a PoE üzemmód a Besorolásra van beállítva.

Az osztályozás használatakor a kapcsoló a PD-k maximális teljesítményének biztosításához meghatározott szabványt követi. Ez garantálja, hogy a PD bármikor elegendő energiával rendelkezzen. A kiosztott teljesítmény csak az adott PD használatára lesz fenntartva, függetlenül attól, hogy abban a pillanatban szüksége van-e áramra vagy sem.

A PD-nek azonban nem mindig van szüksége maximális teljesítményre a működési állapot alatt. Így a Fogyasztási üzemmód használata lehetővé teszi, hogy a kapcsoló hatékonyabban ossza ki a teljesítményt. A Fogyasztás üzemmódban a kapcsoló minden csatlakozó PD-nek engedélyezi a tápellátást, és csak a PD kérésének megfelelően biztosítja a tápellátást. Így több PD-t tud bekapcsolni, mint a besorolással.

Kérjük, vegye figyelembe, hogy ha a kapcsoló alacsony PoE-teljesítménnyel szembesül, függetlenül attól, hogy melyik üzemmódot használja, a kapcsoló az egyes portok PoE-beállításának prioritása alapján biztosítja a PD-k tápellátását.

Végigjárás lépései

Ha GS2210-8HP vagy hasonló switchet használ, és csak néhány portot használ a PoE biztosításához, és a csatlakoztatott PD-k nem indulnak el a várt módon, próbálja ki az alábbi lépéseket:

1. Jelentkezzen be a kapcsolóba a helyi IP-cím és a hitelesítő adatok használatával.
2. Navigáljon a következő menüpontra: - A kapcsolóhoz:

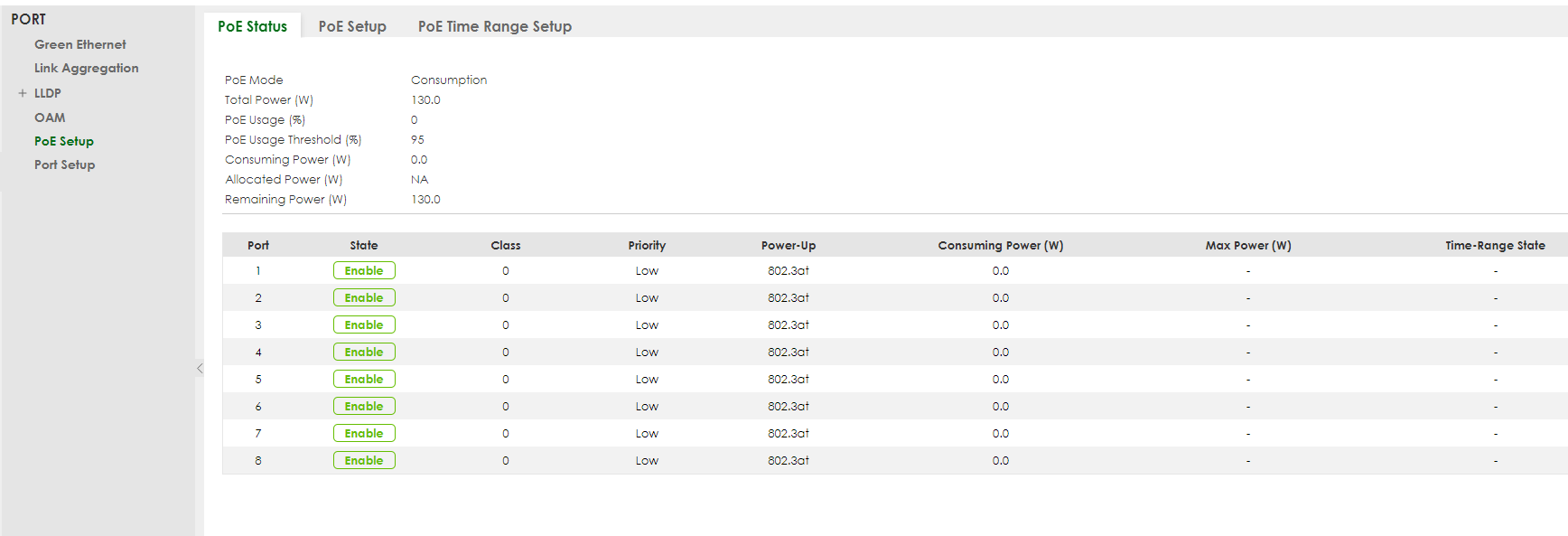

3. A PoE-mód alapértelmezés szerint osztályozásra van állítva. Módosítsa ezt Fogyasztási módra, és alkalmazza/mentse ezt a konfigurációt.

Navigáljon a következő menüpontra:

4. Csatlakoztassa újra ezeket a PD-ket a kapcsolóhoz.
