Zyxel VMG/ AMG / XMG Sorozat [DSL Router] - A VMG / XMG beállítása modem híd módra és a LAN portok letiltása

Ez a dokumentum átfogó útmutatást nyújt a VMG / AMG / XMG DSL router sorozat internet-hozzáférési eszköz híd módba állításához és a LAN portok működésének kezeléséhez. Az eszköz híd módba állításával az xDSL kapcsolaton keresztül csatlakozik a szolgáltatóhoz, és az 1-es porton egyszerű Ethernet kapcsolatot biztosít, az eszköz nem végez útválasztási vagy tűzfal feladatokat. Ezenkívül az útmutató bemutatja, hogyan lehet letiltani a 2-4-es LAN portokat, hogy megakadályozzuk, hogy az ügyfelek további DHCP IP-címet kapjanak az Ön DHCP szerverétől. Híd módban az összes LAN feladatot, beleértve a tűzfal és WLAN kezelést is, a VMG eszközhöz csatlakozó átjáró végzi.

Két különböző Web GUI megjelenésünk van (ezeket "Új" és "Régi" verzióknak nevezzük):

Híd mód VMG sorozat (Új verzió)

• Nyisson meg egy internetböngészőt, és lépjen be a VMG eszköz web GUI-jába (alapértelmezett: 192.168.1.1)

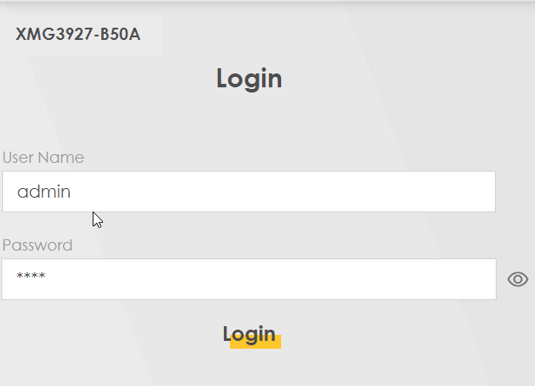

• Adja meg a felhasználónevet és jelszót, amelyek alapértelmezettként a következők:

Felhasználónév: admin
Jelszó: 1234 (vagy az eszközön feltüntetett)

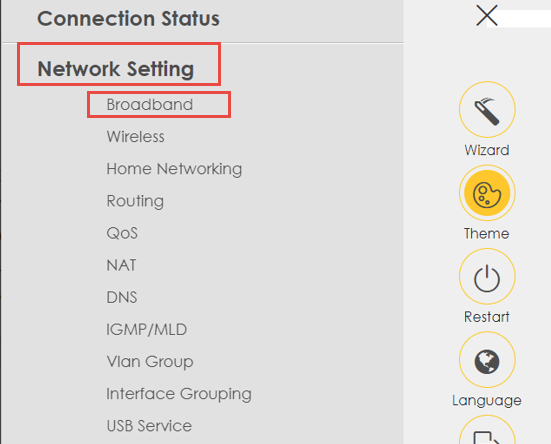

• Navigáljon a Network Settings > Broadband Menu menüponthoz

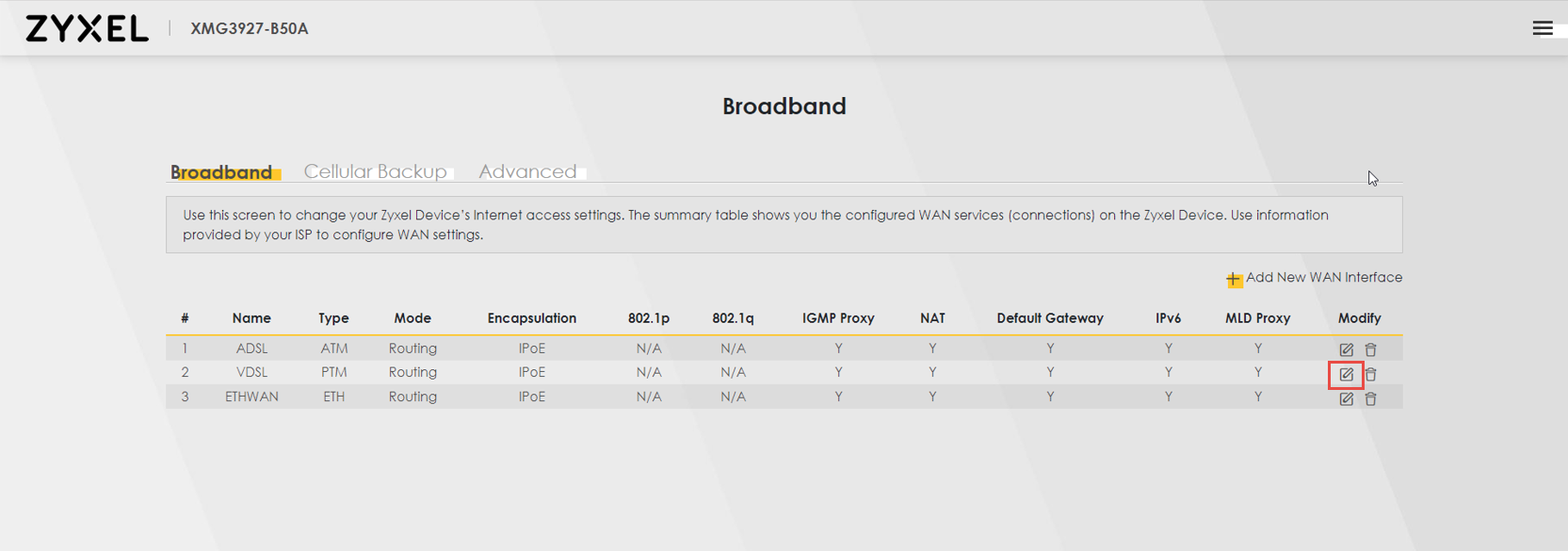

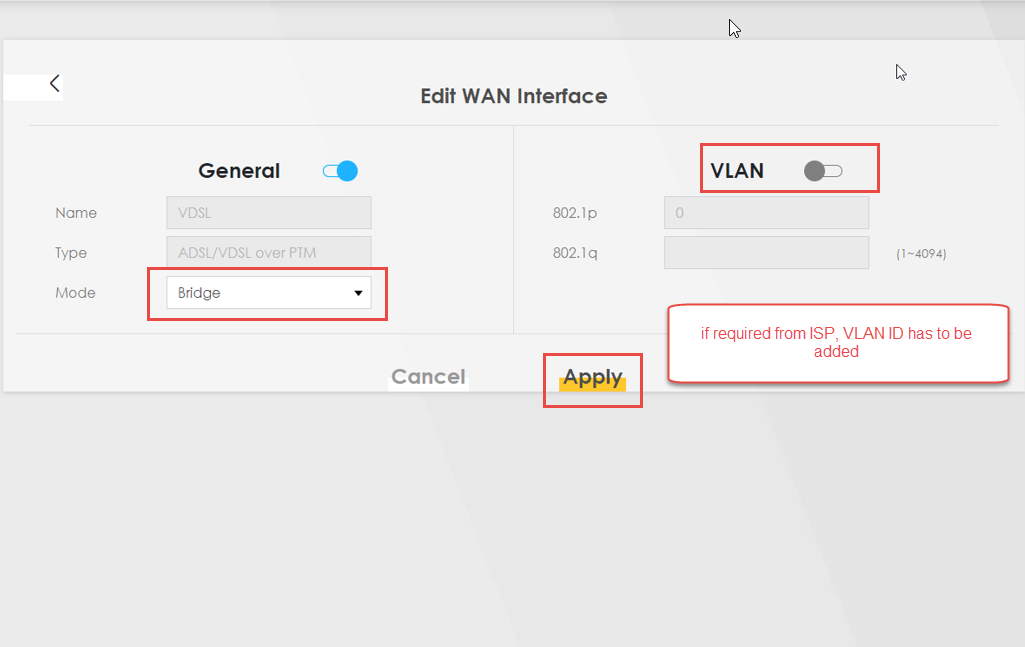

• Szerkessze azt a kapcsolattípust, amelyet híd módba szeretne állítani

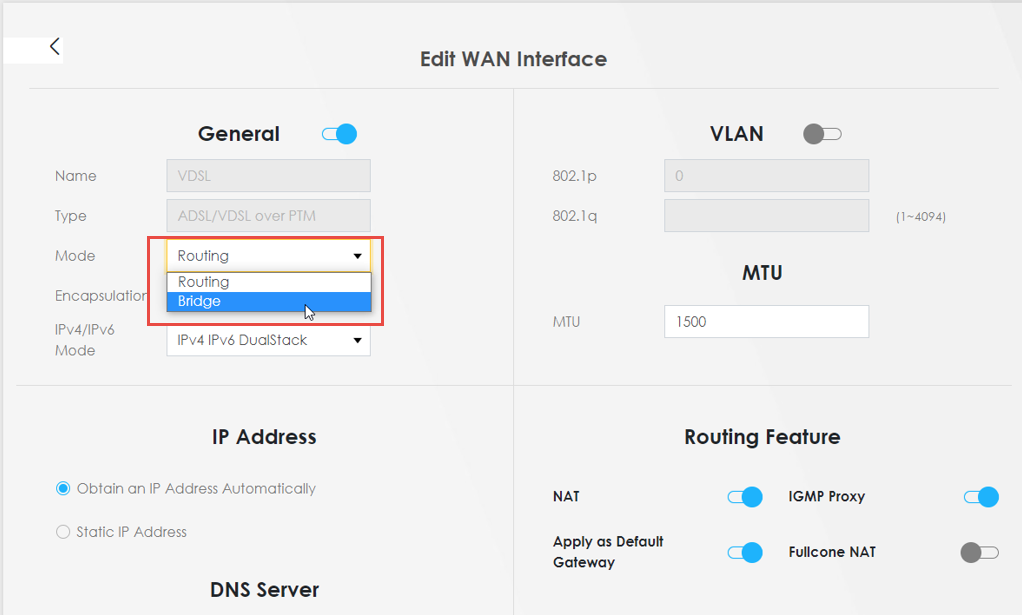

• Válassza ki a Bridge módot, és ha szükséges, adjon meg VLAN ID-t

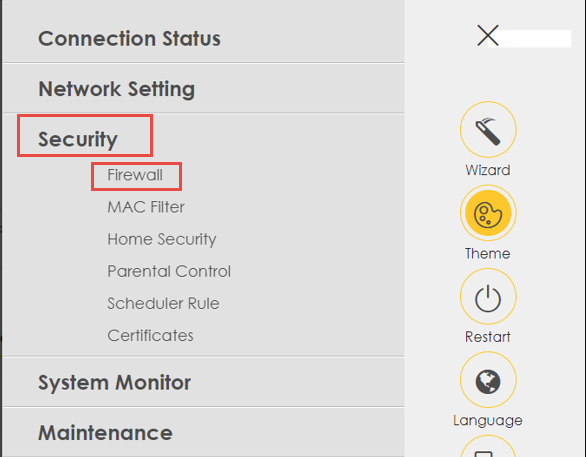

• Lépjen a Security > Firewall menüponthoz, és tiltsa le az IPv4 és IPv6 tűzfalat

• Miután mindent beállított, kérjük, indítsa újra az eszközt, amely most híd módban fog működni

Maintenance > Reboot

Megjegyzés: A VMG továbbra is elérhető a kezelő IP-címén keresztül.

Híd mód AMG sorozat (Régi verzió)

• Nyisson meg egy internetböngészőt, és lépjen be az XMG eszköz web GUI-jába (alapértelmezett: 192.168.1.1)
• Adja meg a felhasználónevet és jelszót, amelyek alapértelmezettként a következők:

Felhasználónév: admin
Jelszó: 1234 (vagy az eszközön feltüntetett)

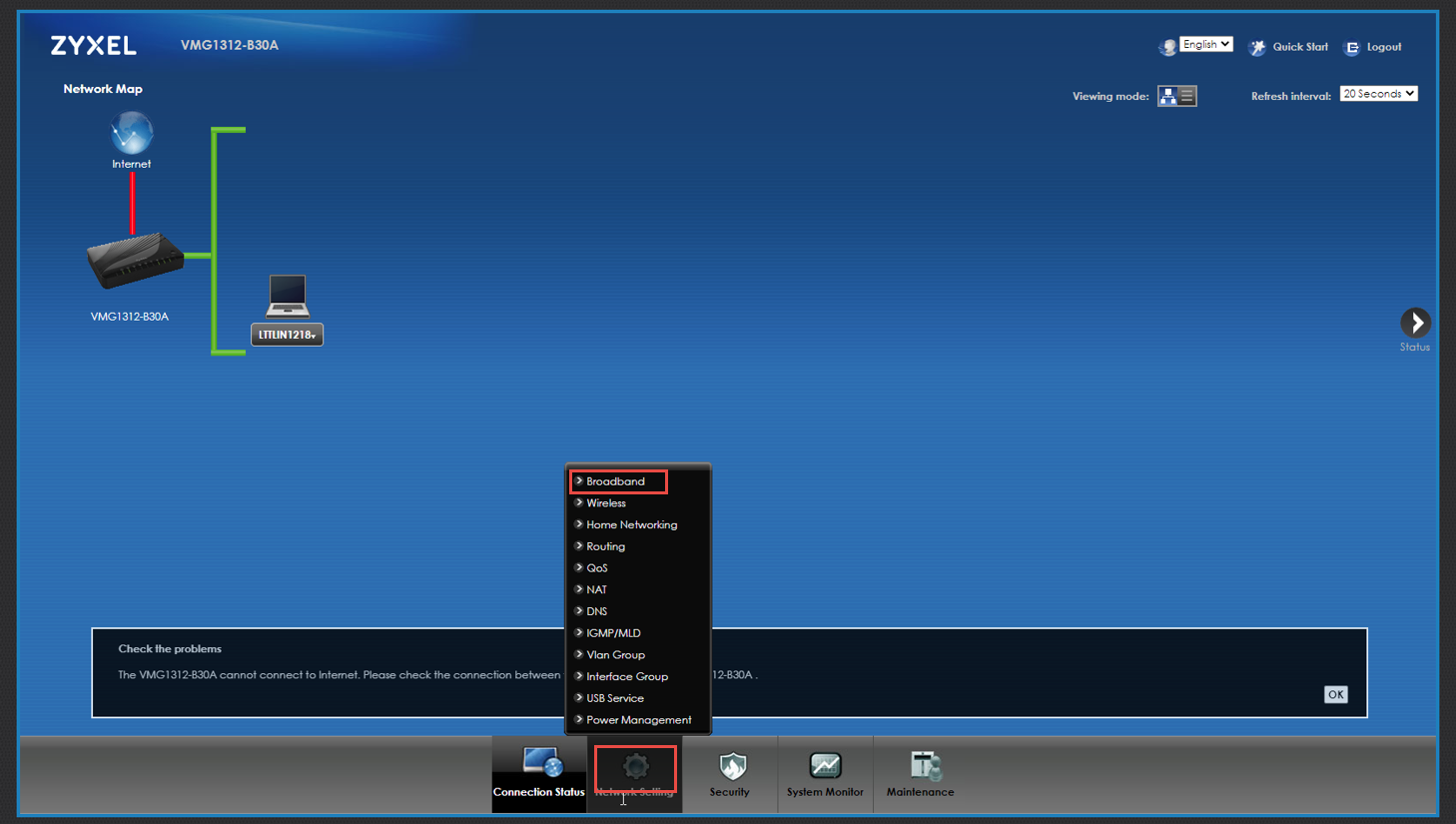

• Navigáljon a Network Settings > Broadband Menu menüponthoz

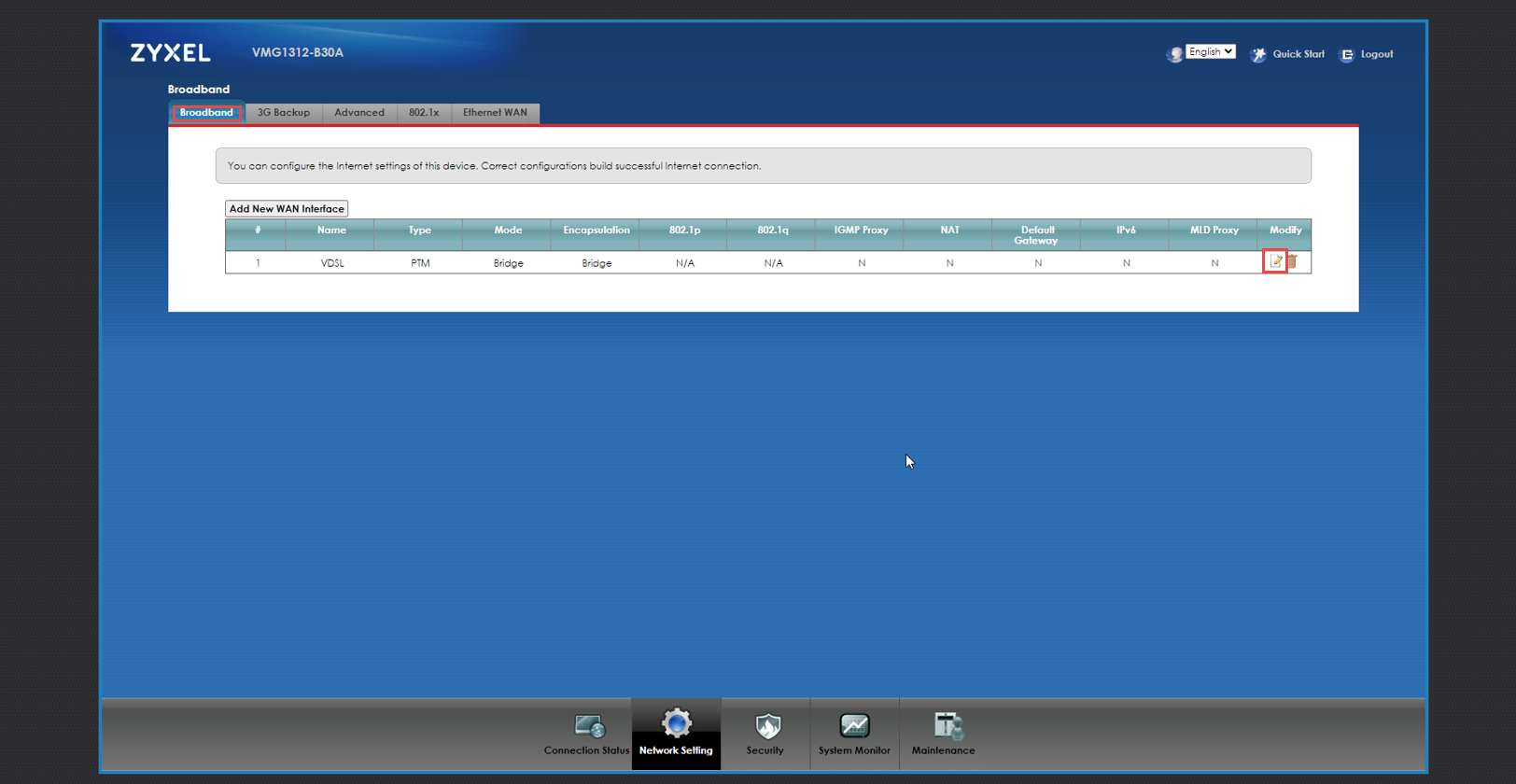

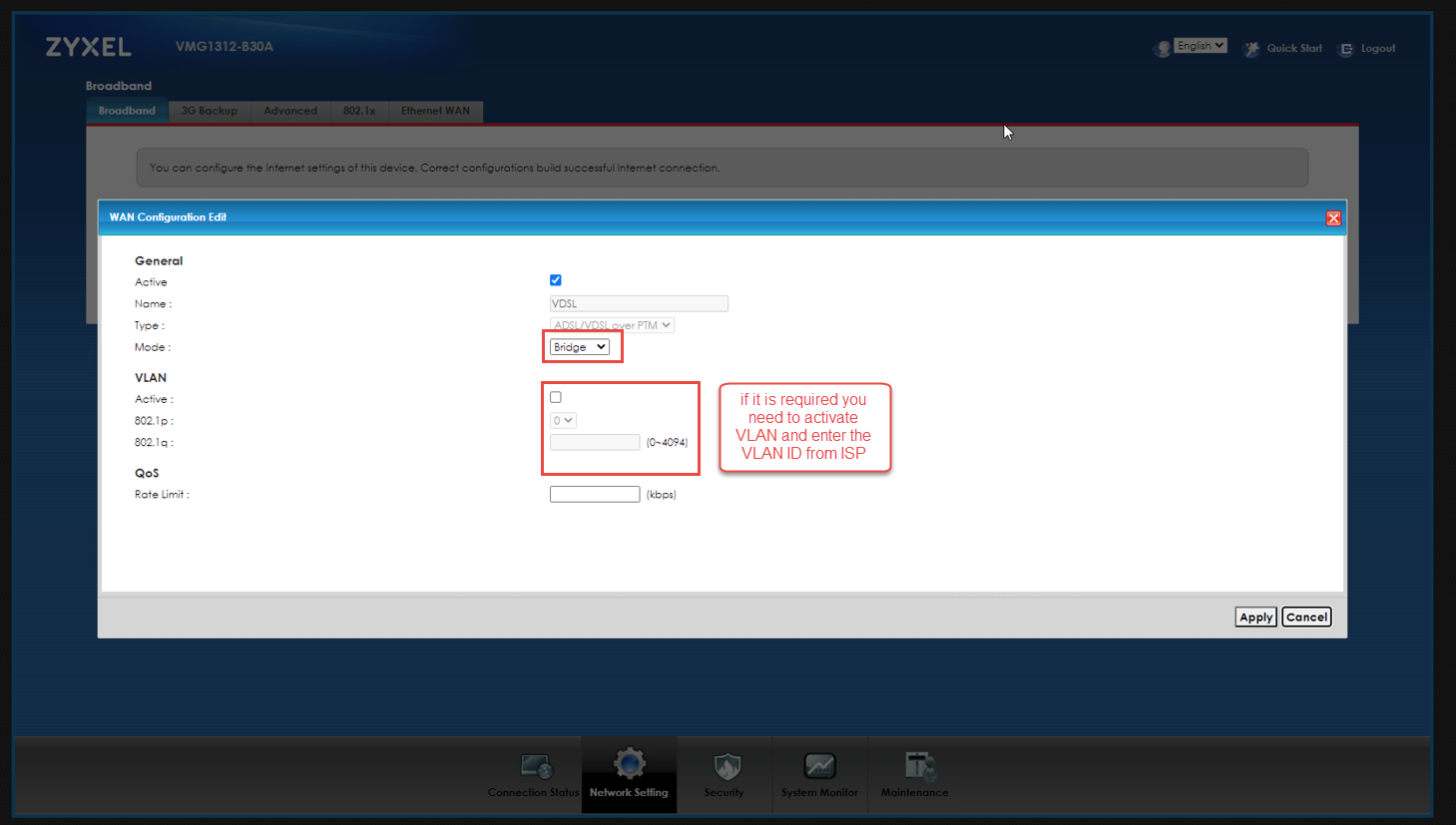

• Szerkessze azt a kapcsolattípust, amelyet híd módba szeretne állítani

• Válassza ki a Bridge módot, és ha szükséges, adjon meg VLAN ID-t

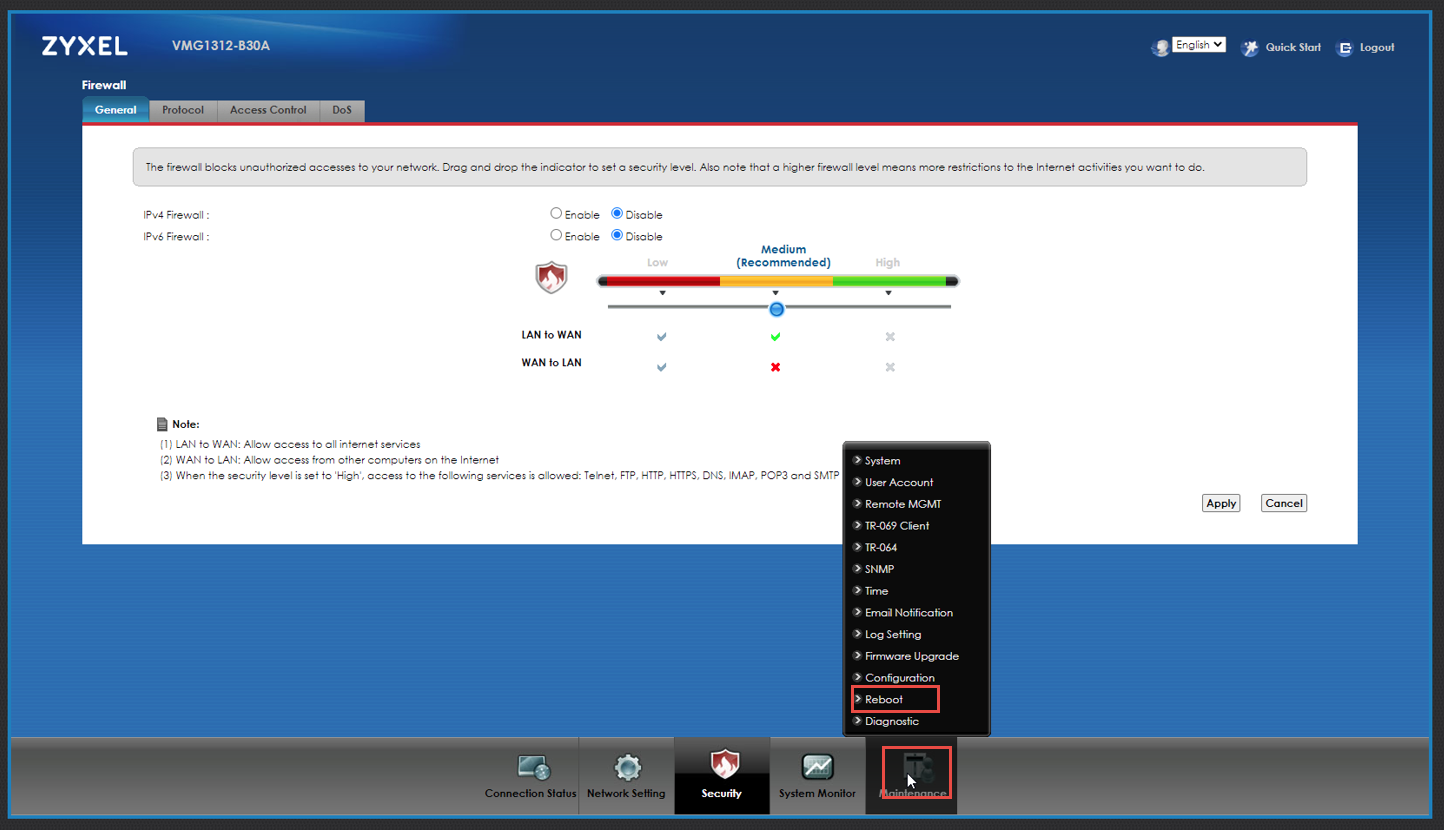

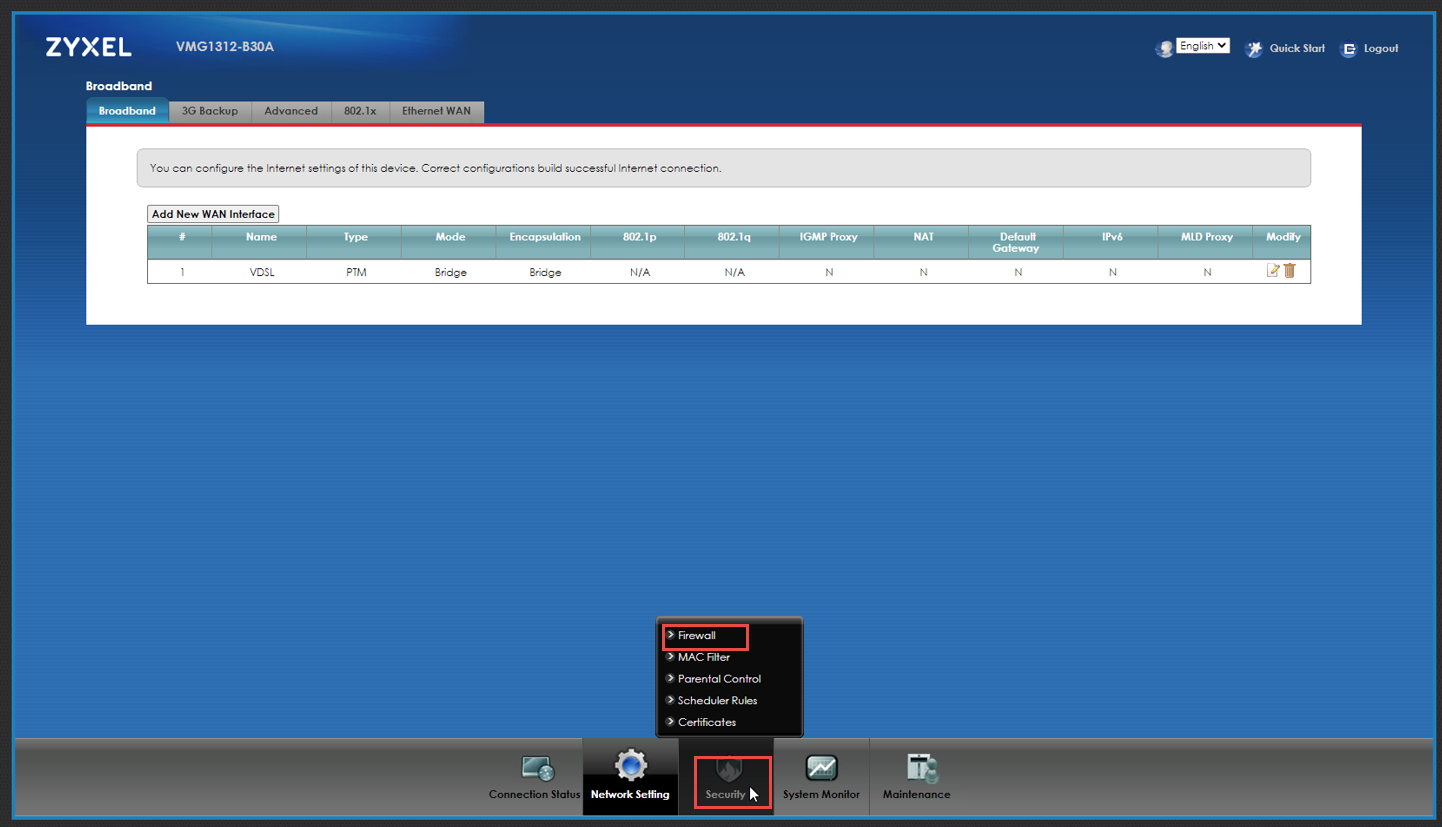

• Lépjen a Security > Firewall menüponthoz, és tiltsa le az IPv4 és IPv6 tűzfalat

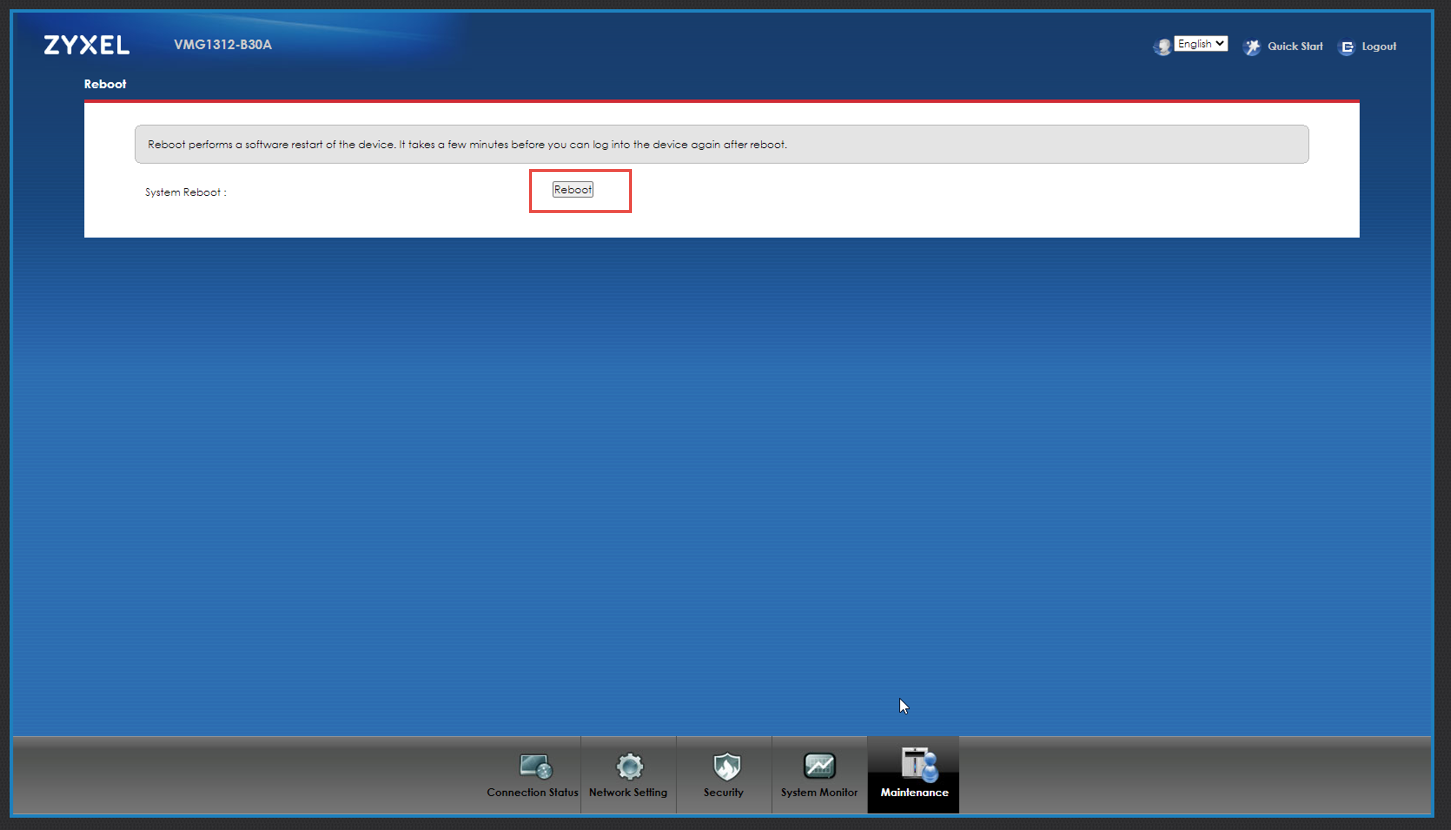

Miután mindent beállított, kérjük, indítsa újra az eszközt, amely most híd módban fog működni

Megjegyzés: A VMG továbbra is elérhető a kezelő IP-címén keresztül.

Híd mód AMG sorozat

• Nyisson meg egy internetböngészőt, és lépjen be az AMG eszköz web GUI-jába (alapértelmezett: 192.168.1.1)
• Adja meg a felhasználónevet és jelszót, amelyek alapértelmezettként a következők:

Felhasználónév: admin
Jelszó: 1234 (vagy az eszközön feltüntetett)

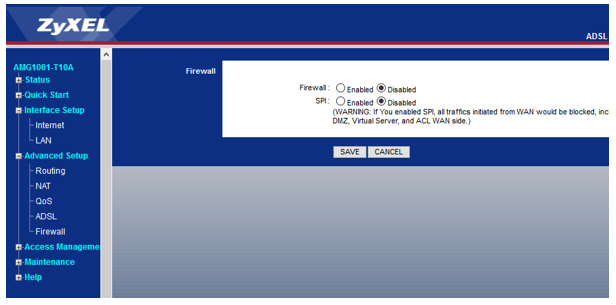

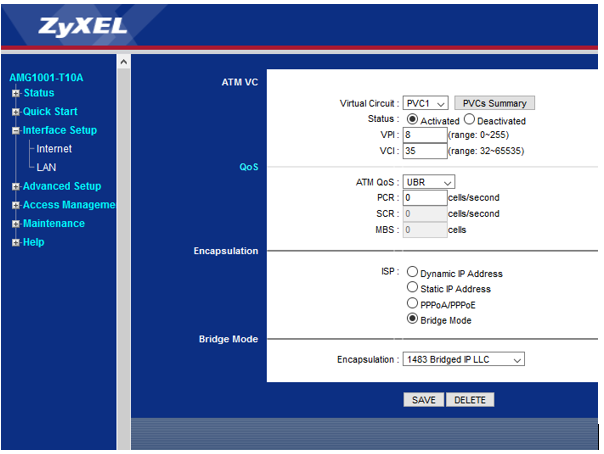

• Hozzon létre PVC-t a híd beállításokkal és tiltsa le a tűzfalat

• Most kérjük, indítsa újra az eszközt!
• Újraindítás után ellenőrizze a LAN oldalon. Itt a kliens az 8/35 PVC-n keresztül kap IP-t:

A LAN portok letiltása a VMG eszközön

Megjegyzés:  Biztosítsa egy új WAN interfész hozzáadását IPoE használatával. A kiválasztott VLAN ne legyen jelenleg használatban semmilyen kapcsolón, DSLAM-en vagy átjárón a CPE WAN oldalán.

• Új WAN interfészt kell hozzáadnia IPoE-vel. Kérjük, győződjön meg arról, hogy a VLAN nincs használatban semmilyen kapcsolón, DSLAM-en vagy átjárón a CPE WAN oldalán
• Hozzon létre egy új interfész csoportot. Itt válassza ki azokat a LAN portokat, amelyeket inaktívvá szeretne tenni. PTM típusnak válassza a korábban létrehozott új WAN interfészt
