Legacy USG - 2 WAN-kapcsolat konfigurálása ugyanazzal a VLAN-nal

Kiadvány:

"Nem tudok két PPP-interfészt beállítani ugyanazzal a VLAN-nal, mint alapinterfész!"

Megoldás:

Ha azzal a problémával szembesül, hogy több VLAN-címkézett PPPoE-kapcsolata van, és mindkettő ugyanazt a VLAN-azonosítót használja (ebben a példában: German Telekom - VLAN 7), akkor egy kapcsolóval kell az egyik kapcsolat címkéjét eltávolítania.

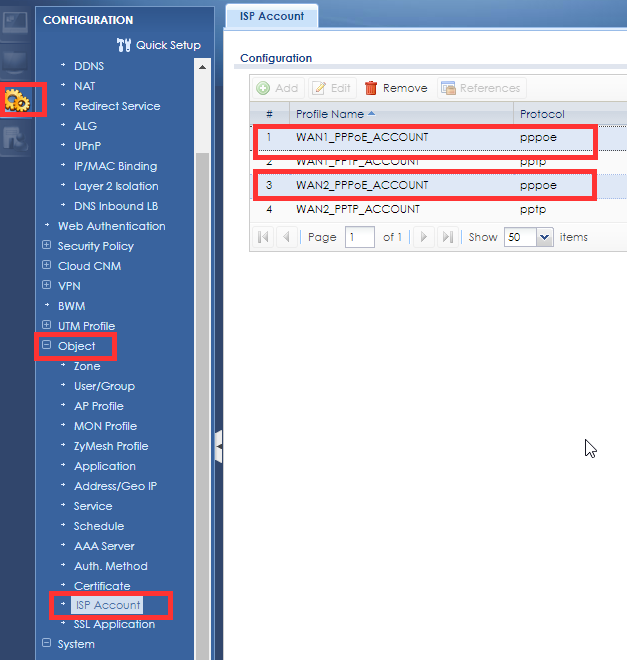

Néhány előkonfiguráció elvégzéséhez beállítjuk az ISP-fiókokat. Ezért lépjen a Konfiguráció > Objektum > ISP-fiók menüpontba, és adja hozzá vagy használja az egyik meglévő PPPoE-fiókot az ISP hitelesítő adatainak megadásához. Kérjük, ismételje meg ezt a második kapcsolathoz.

VLAN konfiguráció

A második kapcsolathoz szükség van egy switchre a VLAN feloldásához. Ebben a knowledgebase-cikkben le van írva, hogyan kezelheti a VLAN-okat egy Zyxel switch-en.

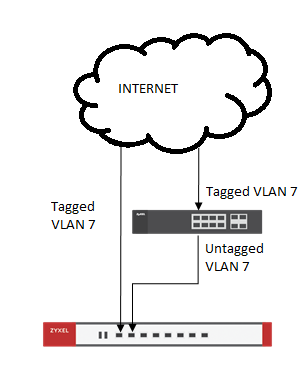

A beállítás a következőképpen néz ki:
Az internet/modem és a kapcsoló közötti kapcsolat VLAN7-es címkével van ellátva. A kapcsoló és az USG közötti kapcsolatnak VLAN7-es címkézetlen VLAN-nak kell lennie.

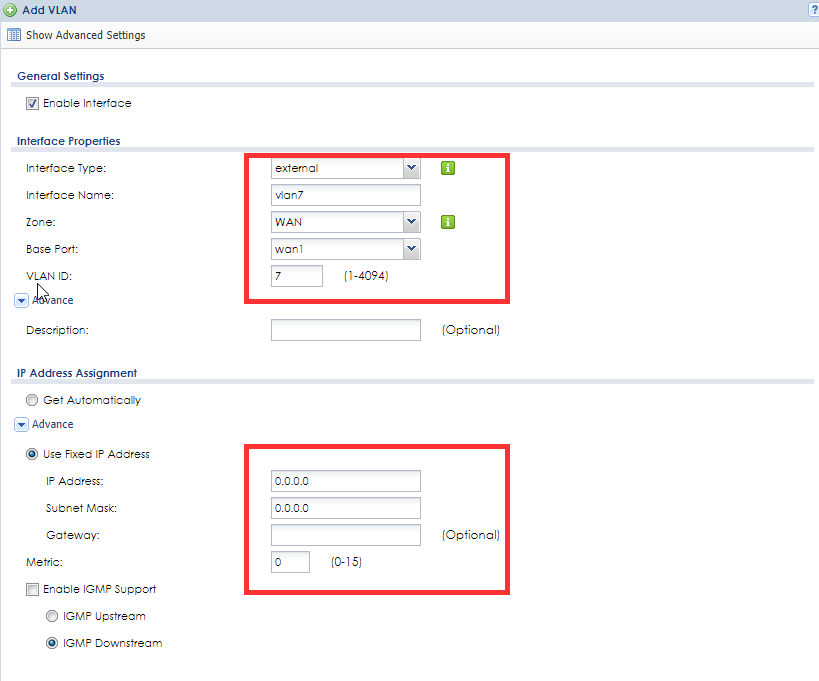

Az USG-n menjen a Konfiguráció > Interfészek > VLAN menüpontra, és kattintson a "Hozzáadás" gombra egy új VLAN létrehozásához, így:

A "Base Port" (bázisport) esetében válassza ki az USG310 vagy magasabb USG310 portját (ahová az ISP-kapcsolat van csatlakoztatva).

Internetkapcsolatok beállítása

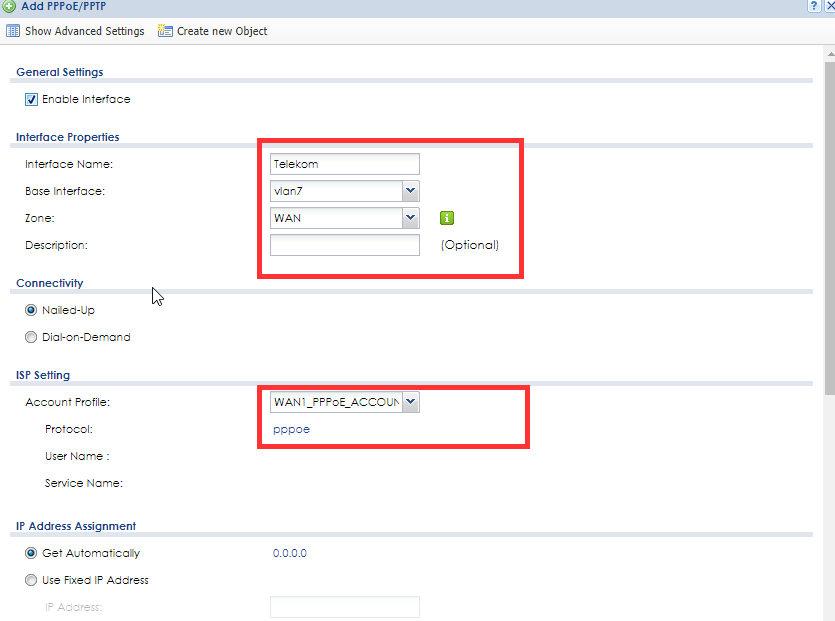

Válassza a Konfiguráció > Hálózat > Interfész > PPP és kattintson a Hozzáadás gombra.

Ennek így kell beállítani:

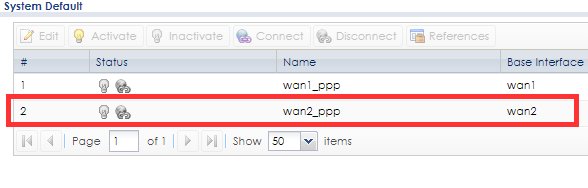

A második kapcsolathoz a rendszer alapértelmezett kapcsolata használható. De ügyeljen arra, hogy olyan kapcsolatot használjon, amely nem ugyanazt az alapportot használja, mint a VLAN. Ebben a példában a VLAN7 számára a WAN1 báziskaput használtuk. Ez azt jelenti, hogy most a WAN2-t kell használnia:

Most már két VLAN alapú internetkapcsolatot állított be.

KB-00255
