Néha Ön rendszergazdaként szeretné szabályozni az ügyfelei által használt sávszélességet. Ez az oktatóanyag bemutatja, hogyan kell ezt megtenni a legtöbb egységünkön. Az alapok nagyon hasonlóak a termékpalettánkban!

Az oktatóanyag első része bemutatja, hogyan állíthat be egy sávszélesség-kezelési szabályt példaként SIP-forgalom felhasználásával.

Az oktatóanyag ezen második része két forgatókönyvet kínál a QoS beállításához. Az egyik fő ok, amiért a felhasználók engedélyezik a sávszélesség-kezelést (QoS), a VoIP-forgalom prioritása. Ez az útmutató útmutatást ad a VoIP prioritást biztosító QoS-szabály létrehozásához, valamint az adott eszköz(ek) forgalmának priorizálásához.

Tartalomjegyzék

A szakasz: A BWM konfigurálása

B szakasz: VoIP konfigurálása BWM használatával

BWM engedélyezése

QoS a VoIP szolgáltatáshoz

QoS IP-cím alapján

A szakasz: A BWM konfigurálása

1 . Jelentkezzen be az egységbe az IP-cím és a rendszergazdai fiók hitelesítő adatainak megadásával

2 . Keresse meg a Konfiguráció > BWM menüpontot, és jelölje be a négyzetet a BWM engedélyezéséhez


3 . Az eszköztől függően (ZyWall USG 50 vagy újabb és Next-Gen USG Series) bejelölheti a „Legnagyobb sávszélesség-prioritás engedélyezése a SIP-forgalomhoz” jelölőnégyzetet. Ez a beállítás az alapértelmezett UDP 5060 SIP-portot használja.



4 . A forgatókönyvtől függően objektumokat kell létrehoznia a szolgáltatásokhoz és az IP-címekhez:

Keresse meg a Konfiguráció > Objektum > Cím/Geo IP menüpontot , hogy például IP-cím objektumokat hozzon létre a SIP telefonokhoz – a fenti „Címcsoport” fül segítségével ezeket az objektumokat csoportba helyezheti, hogy később felhasználhassa őket a BWM-ben.

5 . Lépjen a Konfiguráció > Objektum > Szolgáltatás elemre , és hozzon létre egy kívánt szolgáltatásobjektumot

6 . Keresse meg a Konfiguráció > Objektum > Szolgáltatás elemet, hogy ütemezést hozzon létre, amikor a BWM-szabályt alkalmazni kell

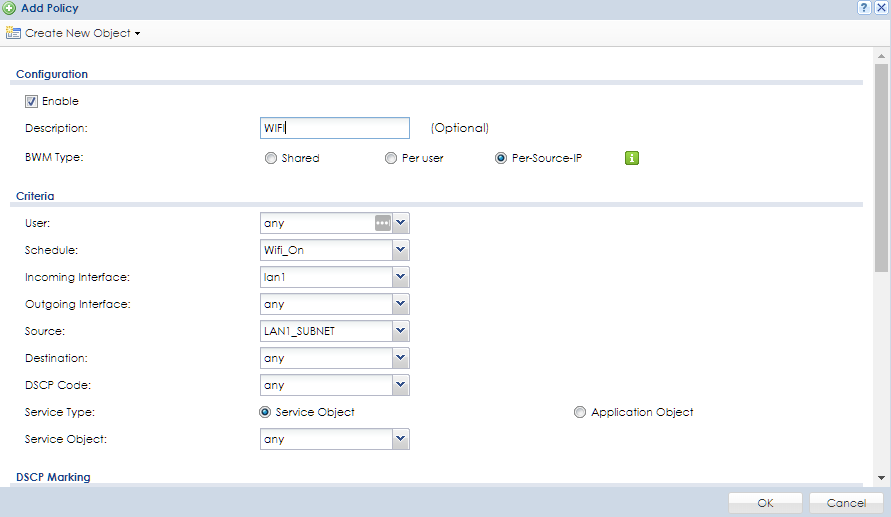

7 . Most lépjen vissza a Konfiguráció > BWM elemre, kattintson a „Hozzáadás” gombra, válasszon egy megfelelő nevet, válassza ki a korábban létrehozott „Ütemezést”, „Bejövő interfészt” (általában valamelyik LAN-hálózatát) és a „Szolgáltatási objektumot”.



8 . Görgessen le a „ Sávszélesség alakítása ” részhez, és válassza ki a kívánt prioritást a bejövő és kimenő forgalomhoz (7 = legalacsonyabb prioritás, 1 = legmagasabb prioritás, 5 = alapértelmezett VOIP forgalom )

Ez az! Sikeresen létrehozott egy BWM-szabályt, amely prioritást ad a VOIP-forgalomnak.

B szakasz: VoIP konfigurálása BWM használatával

BWM engedélyezése

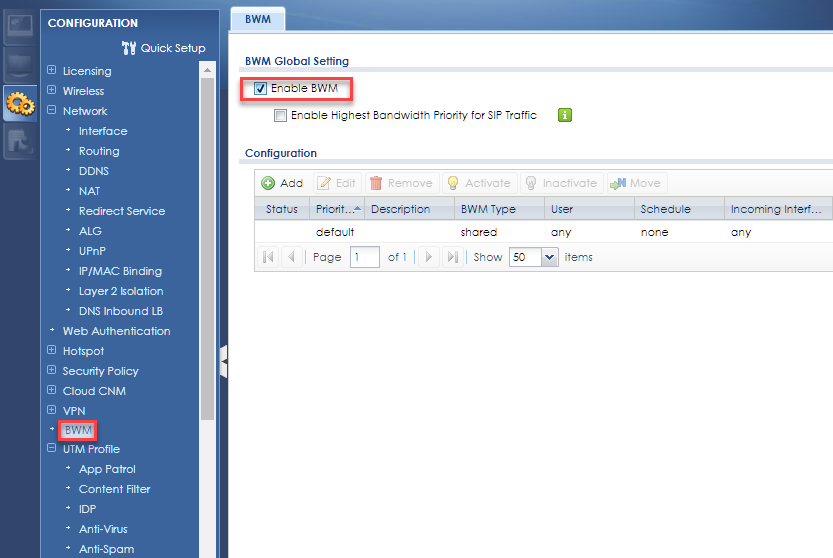

Jelentkezzen be az útválasztó webes konfigurációs oldalára, és lépjen a menübe, a Konfiguráció ( ) → BWM . Jelölje be a jelölőnégyzetet a sávszélesség-kezelés engedélyezéséhez ( Enable BWM ) és alkalmazza a beállításokat.

A felhasználó által létrehozott összes szabály magasabb prioritást élvez, a felhasználói konfigurációtól függően. Az összes többi forgalom prioritása 7 lesz az alapértelmezett BWM-szabály alapján.

QoS a VoIP szolgáltatáshoz

A VoIP forgalmi prioritást engedélyező sávszélesség-kezelési szabály létrehozásához kattintson a Hozzáadás gombra.

Megjegyzés: Ezt csak akkor tegye, ha a „Legnagyobb sávszélesség-prioritás engedélyezése SIP-forgalomhoz” jelölőnégyzet nincs bejelölve, vagy nem érhető el az Ön készülékmodelljén.

• Lépjen a Service Object elemre, és válassza ki a SIP -t (vagy a VoIP-hez használt portokat)
• Görgessen le a Sávszélesség alakítása opcióig , és állítsa a Prioritást 1-re (legmagasabb prioritás)
• Az összes többi mezőt hagyja alapértelmezettként


Ha saját VoIP portot használ, először létre kell hoznia a szolgáltatás objektumot. Menjen a Konfiguráció ( ) → Objektum → Szolgáltatás , majd kattintson a Hozzáadás gombra a saját VoIP portszám beszúrásához és objektumhoz.

Miután létrehozta az objektumot a szolgáltatási porthoz, létrehozhatja a BWM-szabályt az adott VoIP-port prioritásaként.

QoS IP-cím alapján

Ahhoz, hogy egy adott csomópont prioritást engedélyezzen az IP-címe alapján, először létre kell hoznunk a címobjektumot. Menjen a Konfiguráció ( ) → Objektum → Cím , majd kattintson a Hozzáadás gombra az eszköz IP-címének beillesztéséhez.

Most, hogy a címobjektum létrejött, létrehozhatjuk a BWM-szabályt, amely az eszközről érkező összes forgalmat prioritásként kezeli.

• A "Criteria" alatti Bejövő interfész mezőben válassza ki a LAN1-et (ez az a belső interfész, amelyhez az eszköz csatlakozik az útválasztón)
• A Kimenő interfész mezőben válassza ki a megfelelő WAN-kapcsolatot, vagy válassza a SYSTEM_DEFAULT_WAN_TRUNK -t a sávszélesség-kezelési prioritás alkalmazásához az összes WAN-kapcsolaton.
• A Forrás mezőben válassza ki az eszköz IP-címéhez létrehozott címobjektumot ( IP_Phone ezen útmutató alapján)
• Görgessen le a Sávszélesség alakításig , és állítsa be a prioritást (1 a legmagasabb)
