Hálózati kapcsoló - A kapcsoló kezelési IP-címének módosítása [Első bejelentkezés]

Ez a példa bemutatja a rendszergazdáknak, hogyan használhatják a webes GUI-t vagy a ZON-on keresztül a kapcsolók IP-címének kezelésére, és hogyan kerülhetik el, hogy a rendszergazdák véletlenül rossz eszközökhöz férjenek hozzá.

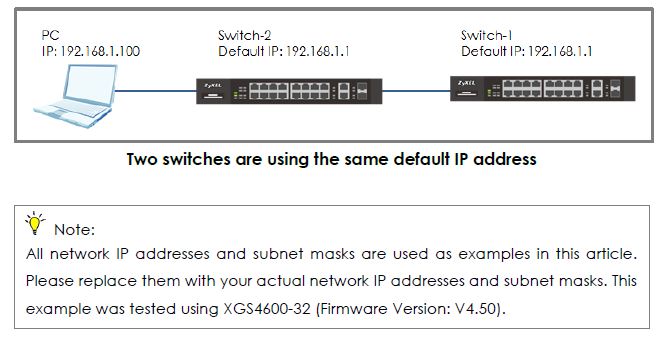

Az alábbiakban látható módon két switch van a környezetben. Mindkét kapcsoló alapértelmezett IP-címe 192.168.1.1.1. Mivel mindkettőnek ugyanaz az IP-címe, nem lehetünk biztosak abban, hogy melyik switchet érjük el, amikor megpróbáljuk elérni annak IP-címét.

1) A menedzsment IP beállítása a ZON-on keresztül

Töltse le és nyissa meg a ZON-t(lásd ezt a cikket).

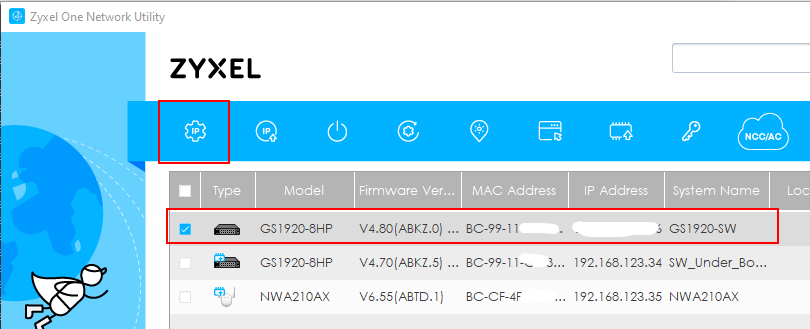

Ezután jelölje ki azt a kapcsolót, amelynek az IP-címét meg kívánja változtatni.

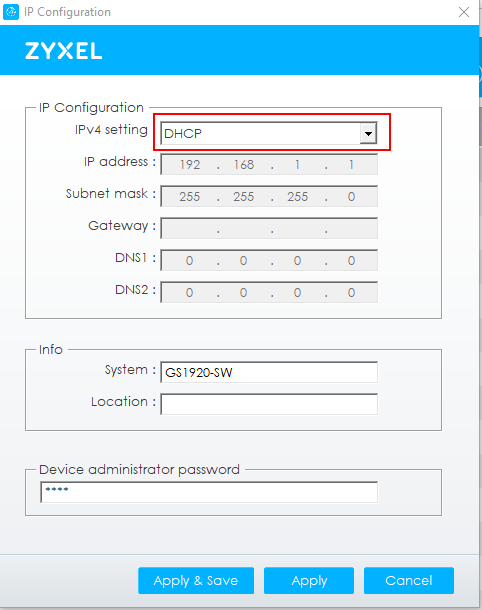

Állítsa be a kapcsoló kívánt IP-címét (a legtöbb esetben a DHCP-t részesíti előnyben):

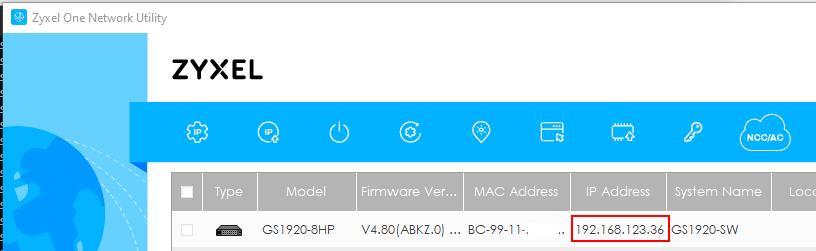

Keresse meg az új IP-címet a ZON-ban:

Bejelentkezés webböngészőn keresztül:

Hitelesítő adatok: admin / 1234

1) A Management IP beállítása a webes GUI-n keresztül

1. Szakítsa meg a kapcsolatot a Switch-1 és a Switch-2 között.

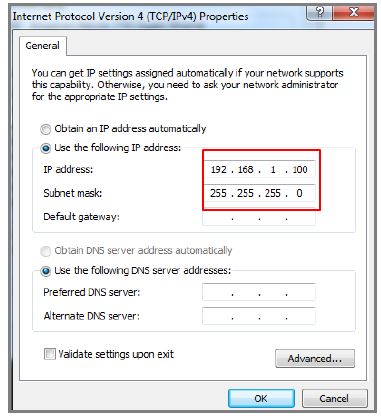

2. Állítsa a PC IP-címét ugyanarra az alhálózatra, mint a Switch-2.
Ebben a példában az IP-cím 192.168.1.100 lesz.

3. Nyisson meg egy böngészőt (IE, Chrome, Safari, Firefox, stb....). Lépjen a http://192.168.1.1 weboldalra (alapértelmezett kezelési IP-cím). Írja be a felhasználói névhez "admin" és a jelszóhoz: "1234" (alapértelmezett hitelesítő adatok), és jelentkezzen be a webes felhasználói felületre.

4. Navigáljon a következő címre:

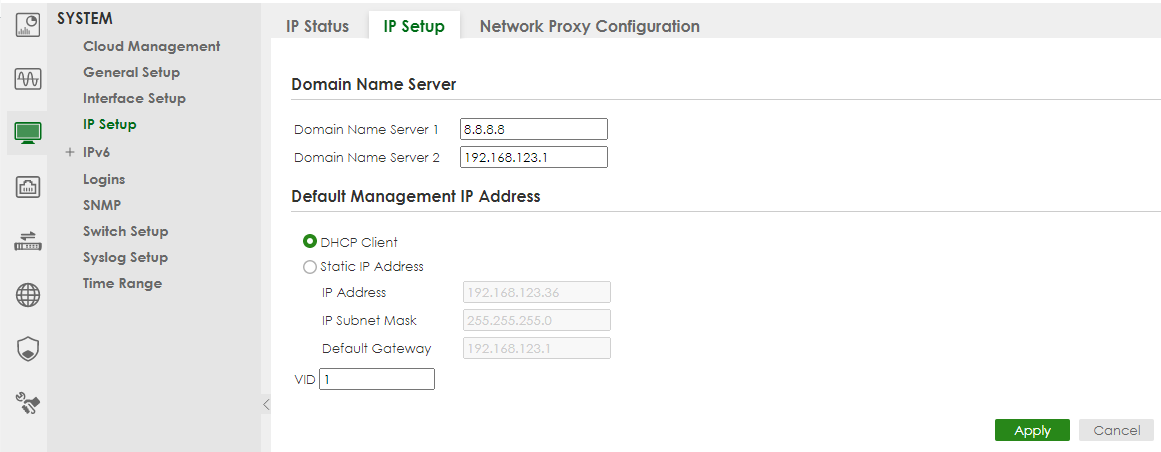

Ezután konfigurálja az alapértelmezett kezelési IP-címet a kívánt IP-konfigurációval (ebben a példában a DHCP-t részesíti előnyben).

5. Mentse a konfigurációt

Jelentkezzen be újra az új IP-címmel. Az újbóli bejelentkezés után ne felejtsen el a Mentés ikonra kattintani az új konfiguráció mentéséhez.

Az eredmény tesztelése

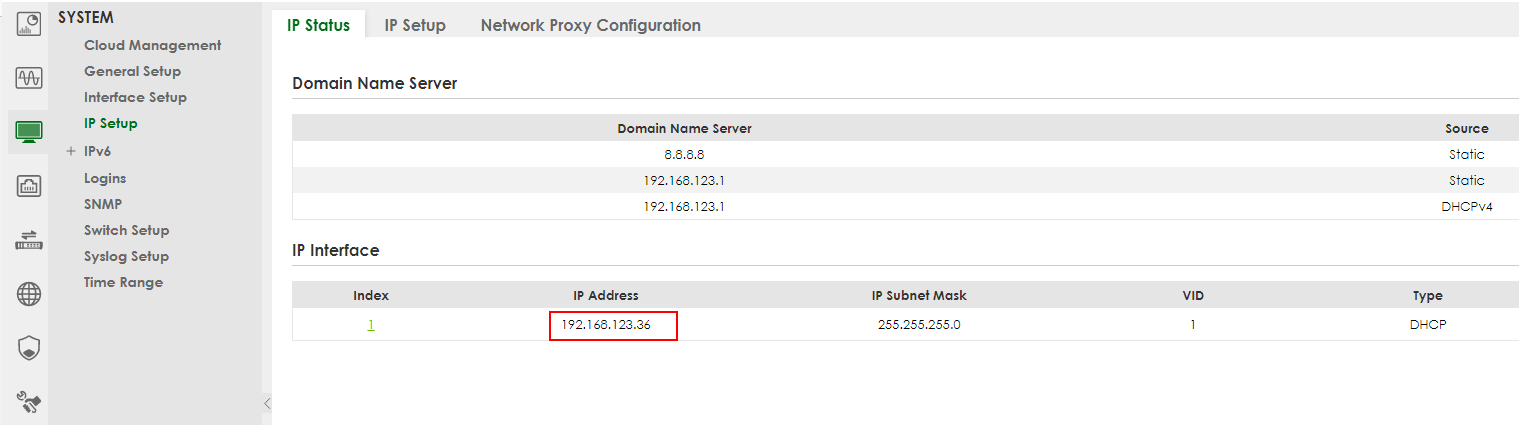

Jelentkezzen be a webes felhasználói felületen keresztül, és válassza a Menu > Basic Setting > IP Setup > IP Configuration menüpontot. Ellenőrizze, hogy az IP-cím már DHCP-ként van-e konfigurálva.

Figyelem, a módosítás után mentse a konfigurációt.

Ha a konfiguráció mentése előtt megszakad a tápellátás vagy megszűnik, a készülék visszaáll az utoljára mentett konfigurációra... ami lehet a készülék alapértelmezett beállítása.

Mentés gomb a Legacy GUI-n

A "Mentés" gombot a webes GUI jobb felső sarkában találja.

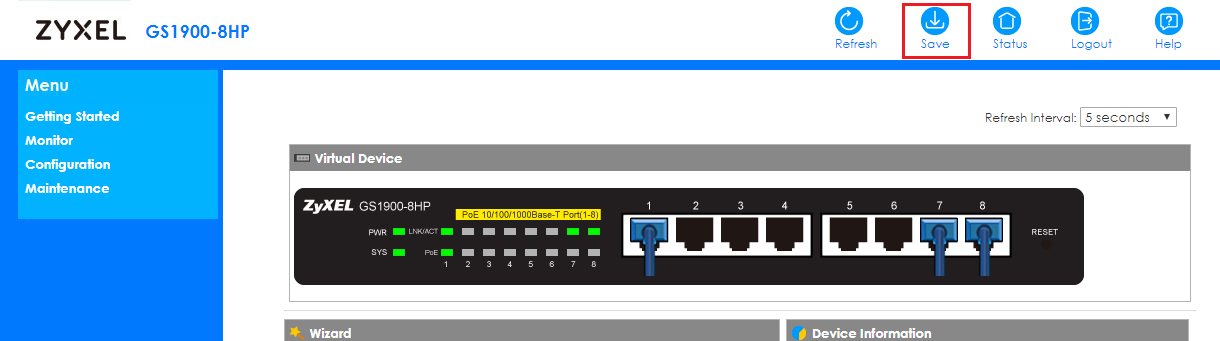

Példa egy GS1900-8HP esetében:

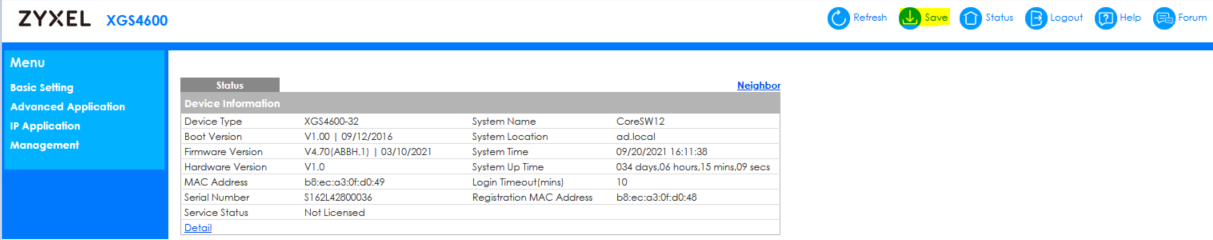

Példa egy XGS4600-32-re
