VLAN WDS -en (vezeték nélküli elosztórendszer) - Vezeték nélküli híd

Ez a lépésenkénti útmutató bemutatja, hogyan kell konfigurálni a VLAN -t WDS -en (vezeték nélküli elosztórendszer). Vezeték nélküli híd használatakor azt is biztosítani szeretnénk, hogy minden VLAN használható legyen a WDS kapcsolaton keresztül is.

Itt található a támogatott modellek listája is:

Wireless Bridge és a támogatott modellek

Forgatókönyv

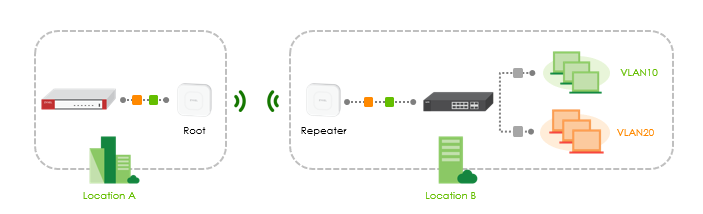

Ha két fizikai helyen kell összekötni a nagy területeket, akkor olcsóbb lehet vezeték nélkül áthidalni őket, mint az Ethernet vezetékezése. Például a központi iroda pont -pont hidat akar felépíteni a fiókhivatalhoz. A központi irodából származó VLAN -oknak szintén rendelkezésre kell állniuk egy fiókirodában.

Mi kell hozzá?

- A Wireless Bridge támogatott AP -k, például WAC

- VLAN -képes kapcsoló

Tartalomjegyzék

1. Állítsa be az AP -ket önállóan

2. Második AP

3. Csatorna konfiguráció

4. WDS Link Info

5. A VLAN -ok létrehozása

6. Ellenőrizze az eredményeket

1. Állítsa be az AP -ket önállóan

Állítsa be az AP -ket önállóan. Alapértelmezés szerint használja a https://192.168.1.2 címet, vagy használja hasznos eszközeinket, mint például a ZON vagy a ZAC.

Navigáljon ide

Configuration > Wireless > AP Management

Állítsa az első AP -t root AP -re, és kattintson az "Apply" gombra.

2. Második AP

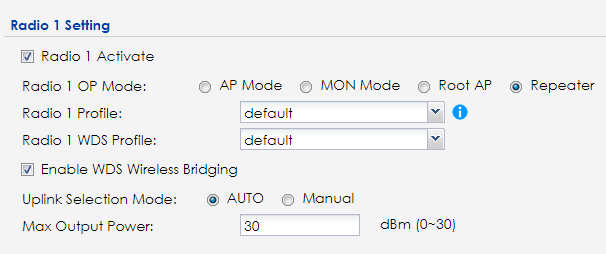

Válassza ki a második AP -t ismétlőként, és engedélyezze a "WDS Wireless Bridging" funkciót.

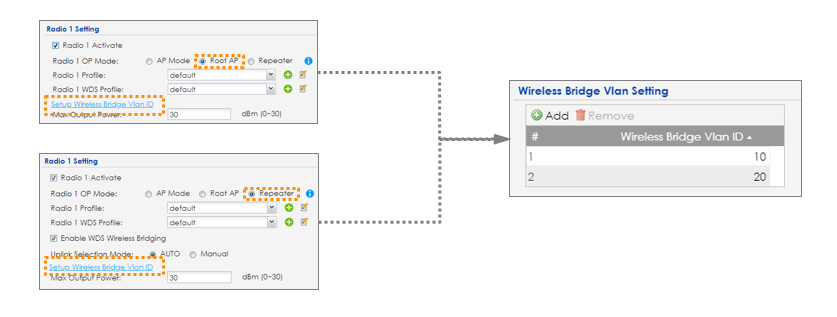

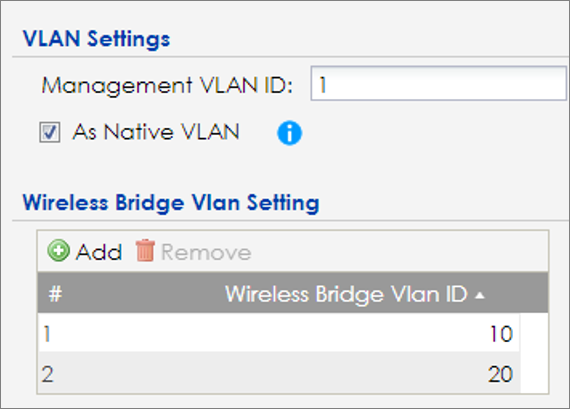

Ezt követően közvetlenül használhatja az újonnan hozzáadott hiperhivatkozásokat a szükséges VLAN -beállítások létrehozásához:

-> WDS Profil

a Konfiguráció> Objektum> WDS -profil alatt konfigurálható. Itt konfigurálható a WDS SSID és az előre megosztott kulcs. A WDS SSID el lesz rejtve.

3. Csatorna konfigurálása

Győződjön meg arról, hogy az AP -k nem kapcsolják a csatornákat, ha manuálisan állítják be őket

Configuration > Object > AP Profile > Radio

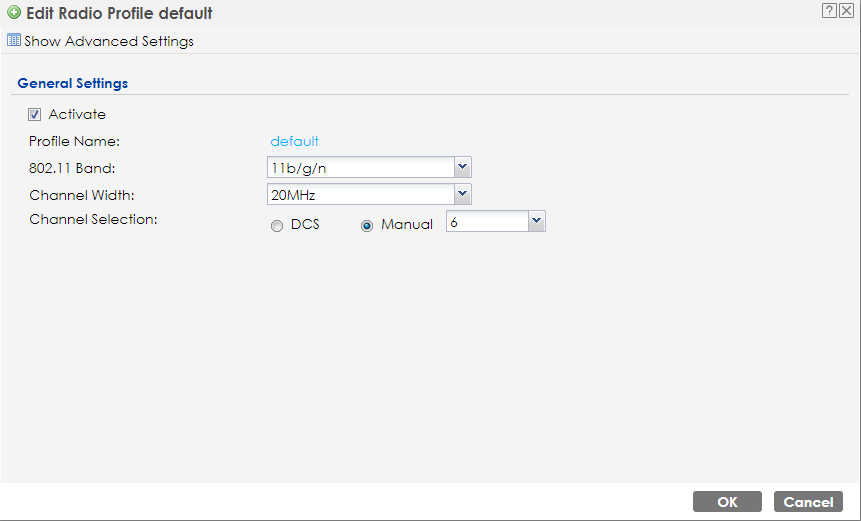

szerkessze a rádiót (2,4 G vagy 5 G) mindkét AP -n azonosra. Nézze meg a vezeték nélküli híd építéséhez használt rádió szerkesztését.

- ellenőrizze a "kézi" beállítást, és válassza ki a kívánt csatornát

4. A WDS link információi

Menj

Monitor > WDS Link Info

Itt ellenőrizheti, hogy működik -e a WDS kapcsolat. Ha a kapcsolat működik, annak így kell kinéznie:

5. A VLAN -ok létrehozása

Most, miután befejezte, itt az ideje létrehozni a VLAN -okat.

Menj:

Configuration > Network > VLAN

Adjon hozzá VLAN -okat tetszés szerint.

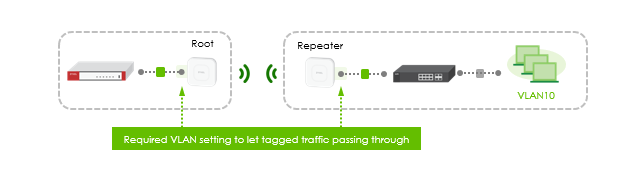

Megjegyzés: Emlékeztesse, hogy mindkét AP -t létre kell hozni és hozzá kell adni a VLAN -okhoz

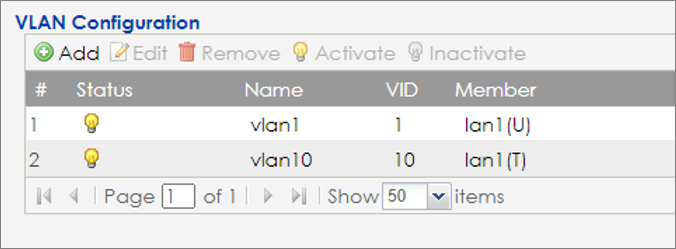

Példa a VLAN létrehozására:

A következő cikkek bemutatják, hogyan ...

konfigurálja a VLAN -t egy USG eszközön

konfigurálja a VLAN -t Ethernet kapcsolókban

6. Ellenőrizze az eredményeket

Most csatlakoztasson egy klienst a kapcsolóhoz, amely csak az AP ismétlővel van. Hozzá kell férnie az internethez a másik webhelyről, vagy a ping -eszközökről a másik oldalon. Az ügyfeleknek olyan IP -címet kell kapniuk, mint az Ön által elvégzett konfiguráció.
