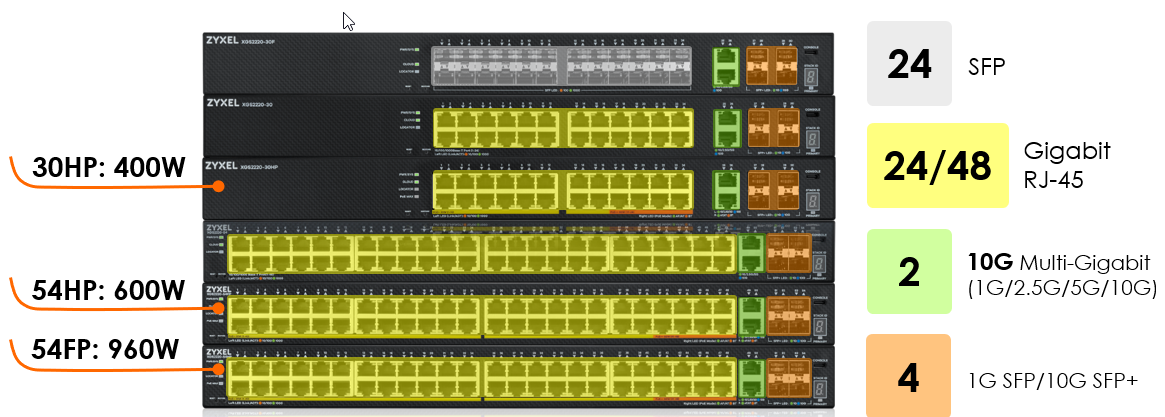

Az XGS2220 PoE kapcsolók támogatják a PoE+ és PoE++ (60W) opciókat, hogy megfeleljenek a különböző WiFi 6/6E AP elfogadásoknak és a nagy energiafogyasztású PTZ-kameráknak. A 10G Multi-Gig PoE portok a jövőbeli WiFi 7 technológia számára is előkészítik az utat. A rendszer energiaköltségvetésének maximális kihasználása érdekében az XGS2220 készen áll arra, hogy minden hálózat számára a Zyxel WiFi 6/6E AP-k széles választékával együttműködjön.

Gazdag funkciókészlet áttekintése és kezelése a felhasználóbarát webes felületen keresztül

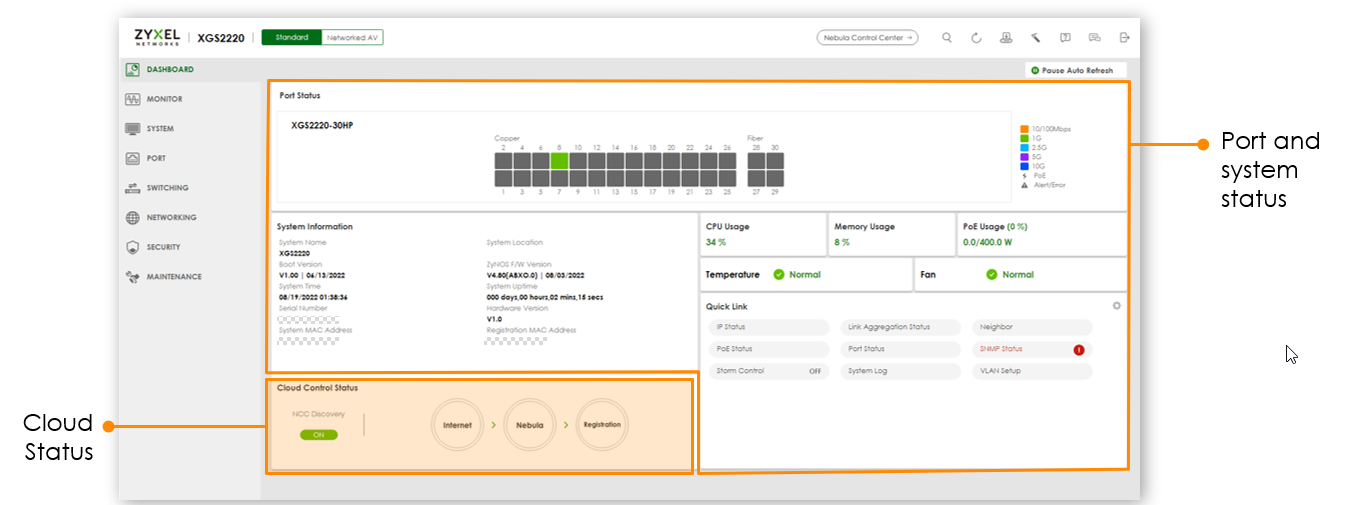

A felfrissített webes felület grafikus nézetekkel valós idejű kapcsolóállapotot biztosít.

A hatékony migráció

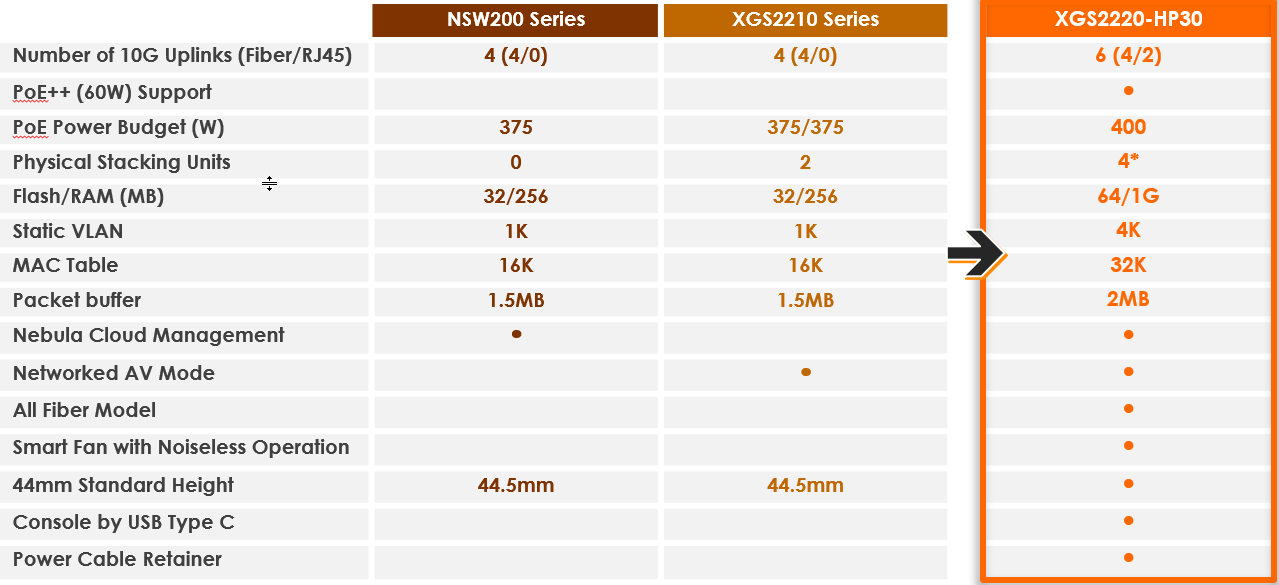

Az XGS2220 sorozat az XGS2210 sorozat (és az NSW200 sorozat) utódja, amely nagyobb teljesítményköltségvetéssel és fejlett rendszerfunkciókkal rendelkezik.

* A jövőbeli firmware kiadásban

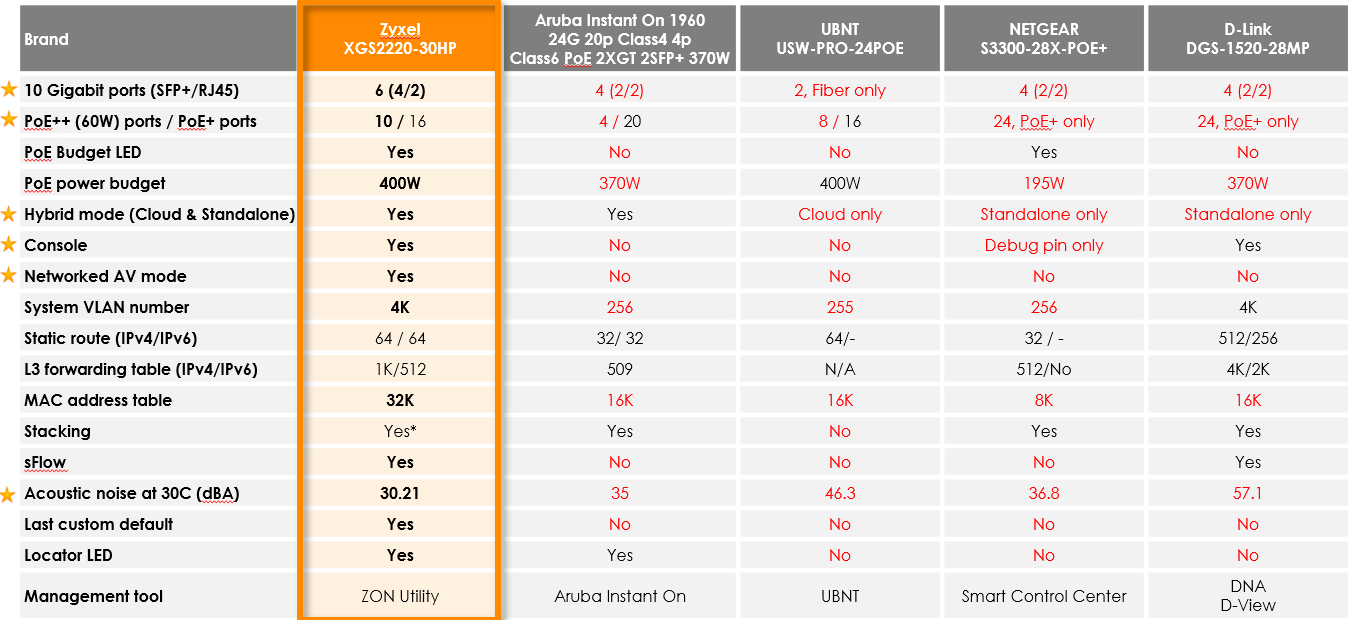

XGS2220-30HP összehasonlító mátrix a főbb versenytársakhoz

* A jövőbeni firmware kiadásban

Első bejelentkezés/varázsló

A kapcsoló webes felületéhez való csatlakozáshoz ismernie kell a készülék IP-címét.

Ha DHCP-kiszolgálót használ.

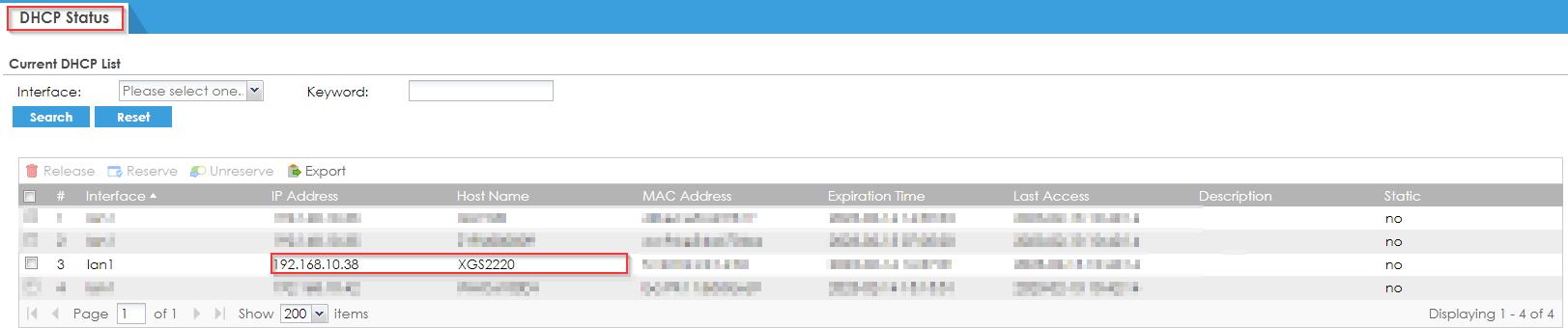

A kapcsoló automatikusan megkapja az IP-címet. Az IP-címet vagy a ZON segédprogramunkkal, vagy a DHCP-kiszolgálóval ellenőrizheti.


Ha nem használ DHCP-kiszolgálót.

Csatlakoztassa a kapcsolatot a Switch-1 és a PC között (a switch 1-es portját javasoljuk használni).

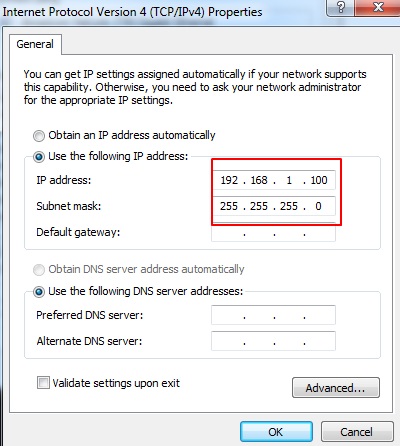

Állítsa be a PC IP-címét ugyanarra az alhálózatra, mint a kapcsolóét. Például állítsa be a PC IP-címét 192.168.1.100-nak.

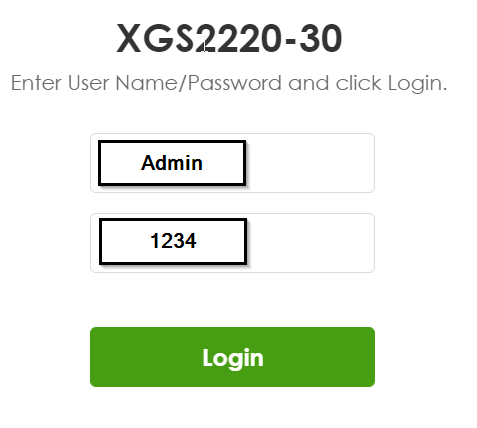

Nyisson meg egy böngészőt (IE, Chrome, Safari, Firefox, stb....). Lépjen a http://192.168.1.1 weboldalra (alapértelmezett kezelési IP-cím). Adja meg a "felhasználónév: admin; jelszó: 1234" billentyűt, és jelentkezzen be.

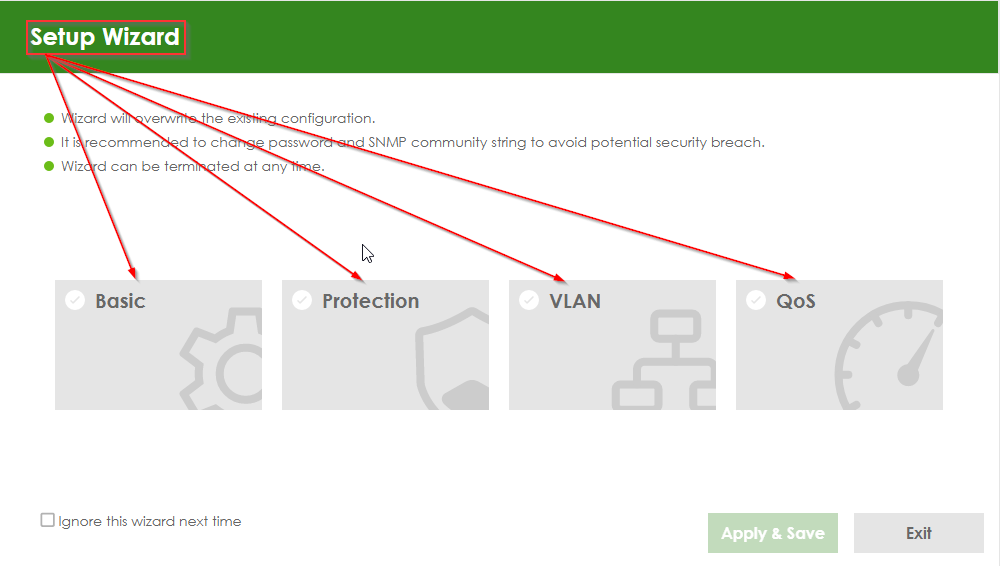

• Varázsló

  A Beállítási varázsló a következő részeket tartalmazza:

1. Alap - a Switch IP-címének, a DNS-kiszolgálónak, a rendszerjelszónak, az SNMP közösségnek és a link aggregációnak (trunking) a konfigurálásához.
2. Protection - a hurokvédelem és a broadcast storm control engedélyezése a Switch-en és portjain.
3. VLAN - statikus VLAN létrehozása, a portok hozzárendelése a VLAN-hoz, valamint a portok beállítása a kimenő keretek címkézésére vagy címkézés megszüntetésére.
4. QoS - egy rész IEEE 802.1p prioritási szintjének meghatározása a QoS-hez.

Alapvető konfiguráció

IP/DNS beállítása, jelszó beállítása, SNMP közösség, link aggregáció, és a kész eredmények megtekintése.

Az IP/DNS beállításához.

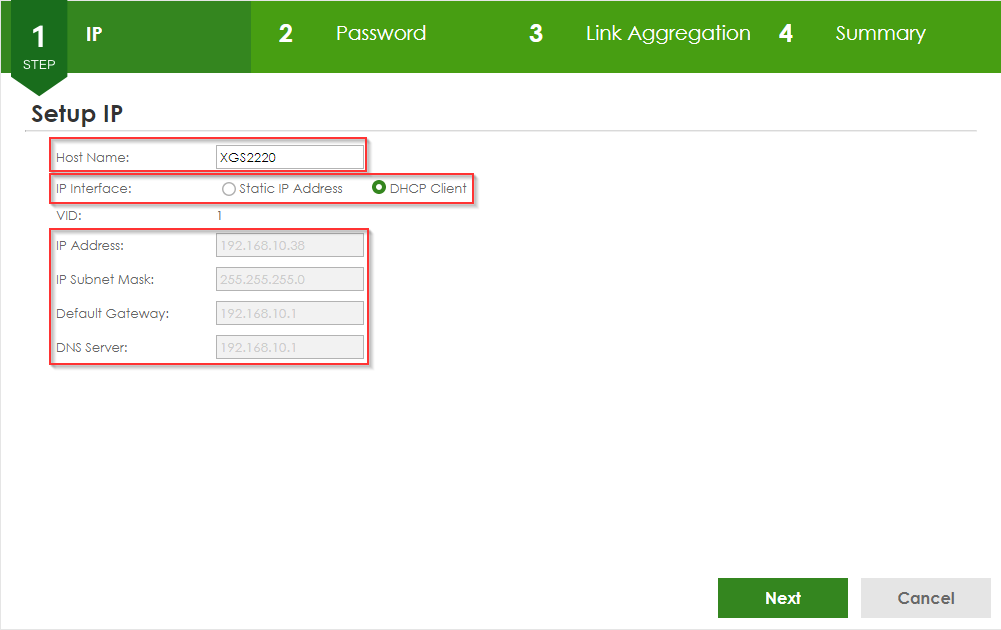

Kattintson a Wizard > Basic > Step 1 IP gombra a képernyő eléréséhez.
Javasoljuk, hogy vagy foglaljon le egy IP-címet a DHCP-kiszolgálón, vagy adja meg az IP-címet kézzel. Ellenkező esetben az átjáró IP-címe megváltozhat.

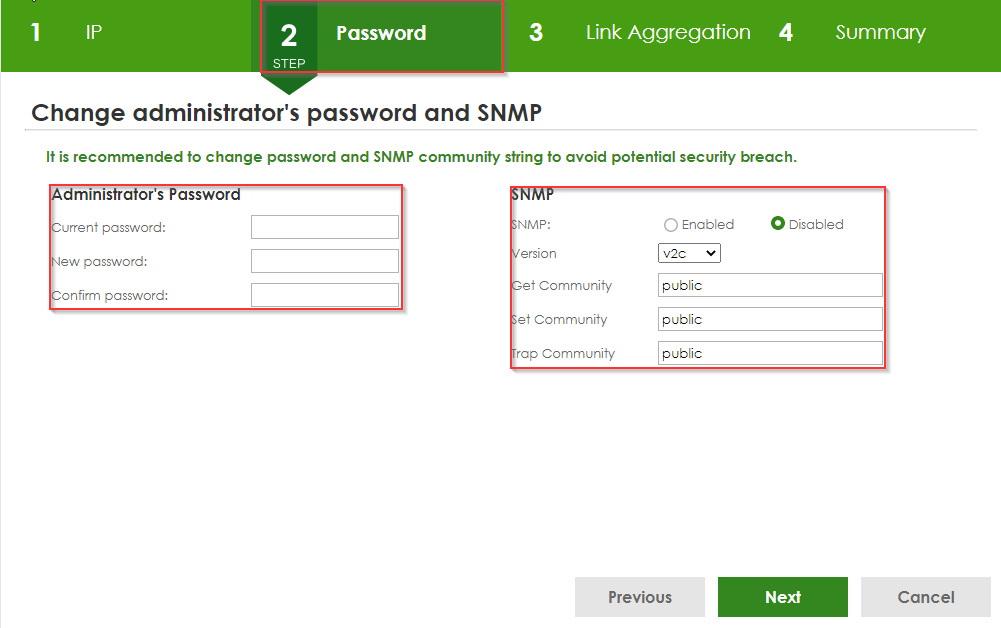

A Tovább gombra kattintás után megjelenik a Jelszó képernyő

Jelszó - a biztonság érdekében javasoljuk, hogy erős jelszót adjon meg (Megjegyzés: A képernyő bármely mezőjének beviteli karakterlánca nem tartalmazhat [ ? ], [ | J. ('].["]. vagy (,). A Jelszó mezőkben a [ szóköz ] szintén nem megengedett).

SNMP - Válassza az Enabled (Engedélyezve) lehetőséget, hogy a kapcsoló SNMP-ügynökként működjön. Ami lehetővé teszi egy menedzserállomás számára a Switch kezelését és felügyeletét a hálózaton keresztül. Válassza a Disabled (Kikapcsolva) lehetőséget, ha szeretné kikapcsolni ezt a funkciót. A Switch-en lévő SNMP verziónak meg kell egyeznie az SNMP menedzser verziójával (Megjegyzés: Az SNMP 2c verziója visszafelé kompatibilis az SNMP 1. verziójával).

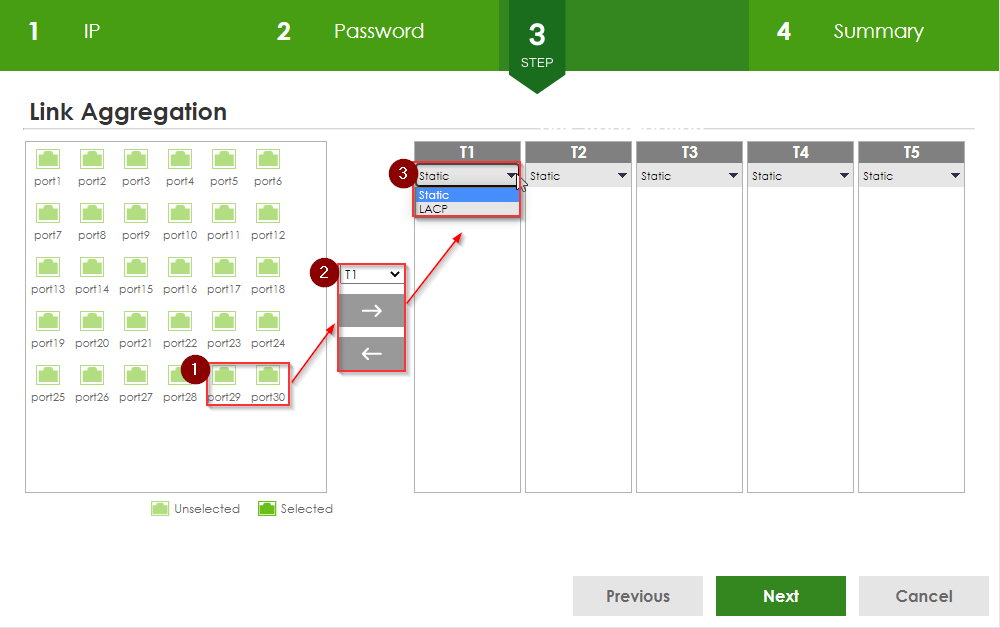

A Tovább gombra kattintás után megjelenik a Link Aggregation képernyő.
Ha több Aggregációval rendelkező kapcsoló összevonására van szükség, végezze el a következő beállításokat. Ellenkező esetben kattintson a "Next" (Tovább) gombra.

1. Adja meg a Link Aggregációhoz használni kívánt portokat.

2. Válassza ki a T1-T5 elhelyezési csoportot.

3. Válassza az LACP lehetőséget, ha a portok úgy vannak konfigurálva, hogy LACP-n keresztül csatlakozzanak egy trönkcsoporthoz.

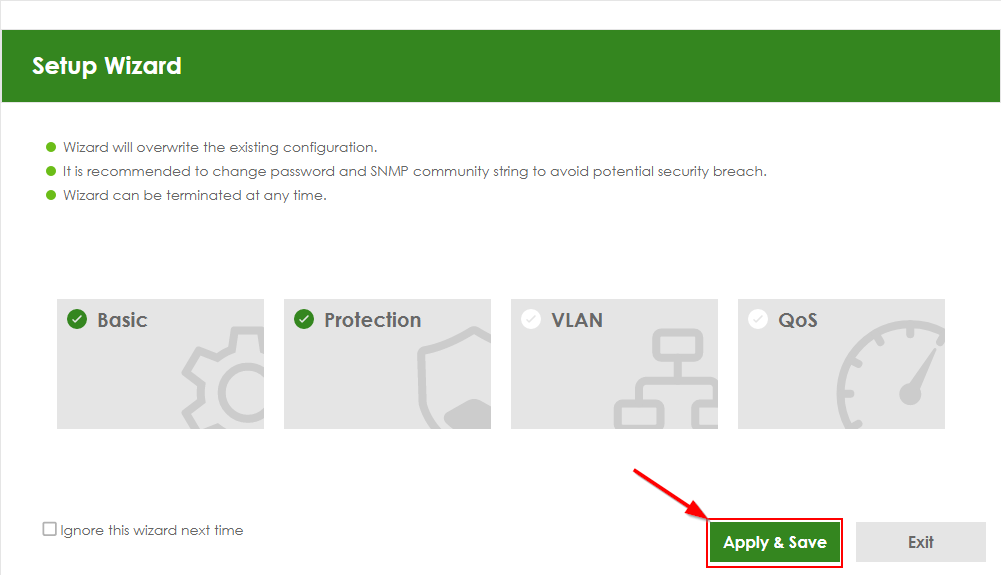

Ne felejtsen el az "Apply and Save" (Alkalmazás és mentés) gombra kattintani a módosítások mentéséhez és alkalmazásához.

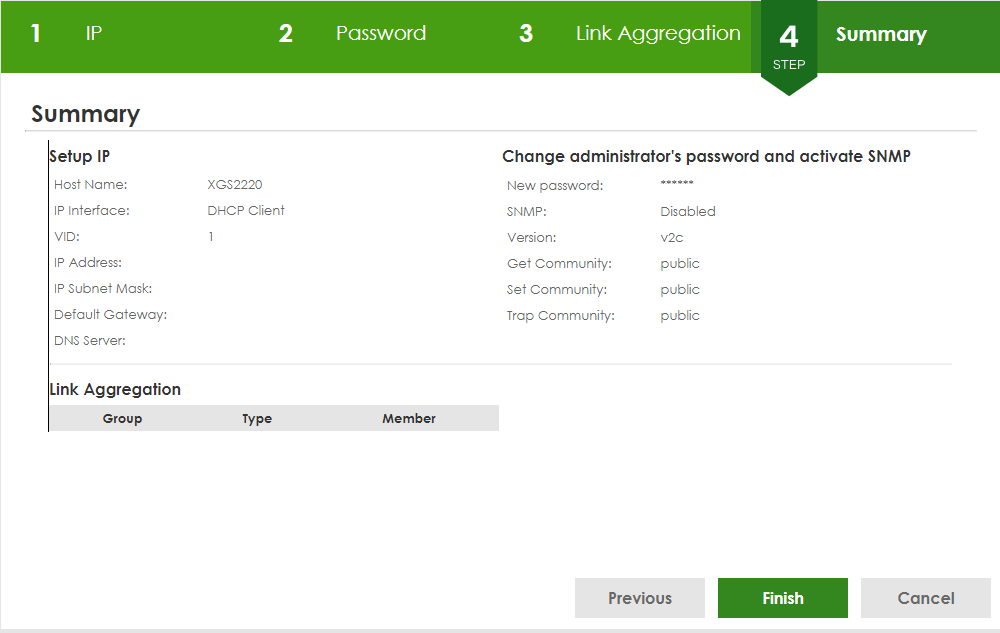

Az XGS2220 alapkonfigurációja befejeződött, kattintson a "Befejezés" gombra.

Védelem

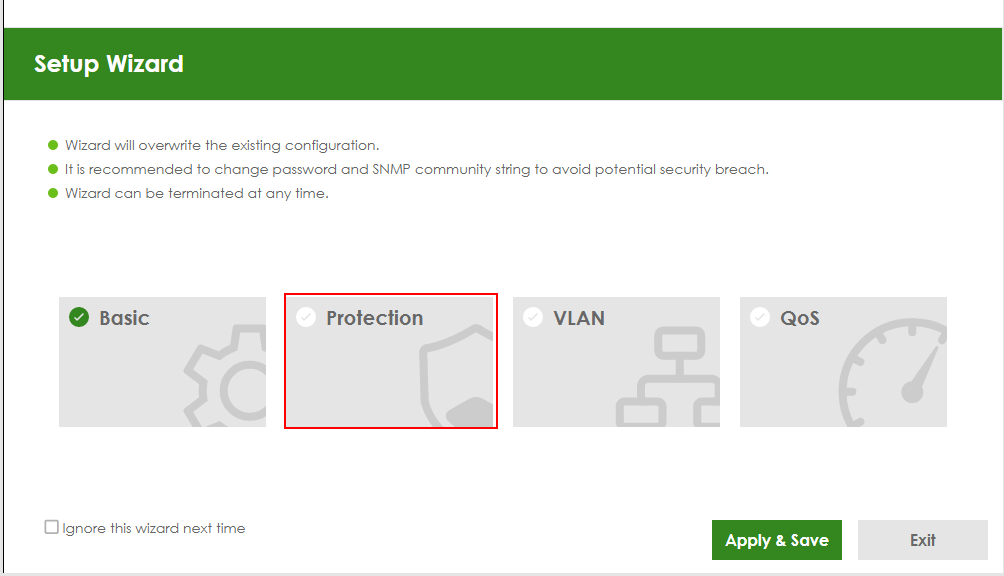

Menjen a "Setup Wizard" (Beállítási varázsló) szakaszba, és válassza a "Protection" (Védelem) lehetőséget. Azeszközünk alapvető biztonsági beállításait fogjuk konfigurálni.

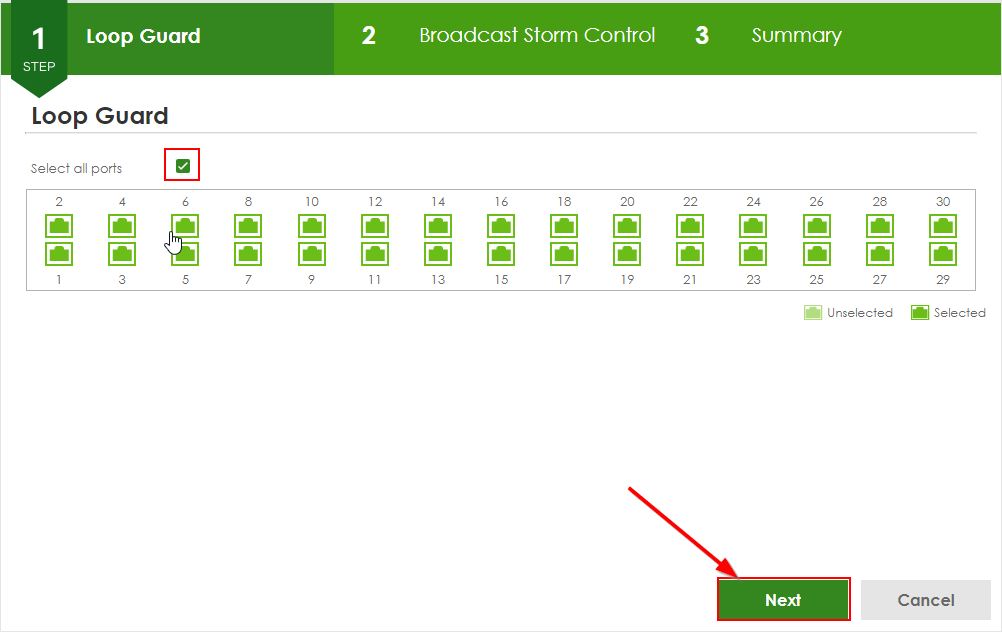

Loop Guard

Hurok akkor keletkezik, ha egy switch két portját véletlenül ugyanazzal a kábellel csatlakoztatják. Ez broadcast stormot okoz, amikor a broadcast üzenetek folyamatosan visszafordulnak a switchhez, és ismételten sugárzásra kerülnek. Ha egy hurokállapotban nem lévő kapcsolót egy hurokállapotban lévő kapcsolóhoz csatlakoztatunk, akkor a hurokállapotban lévő kapcsoló hatással lesz a másik kapcsolóra. A hálózat szélén felmerülő probléma kezelésére a Loop Guard funkciót használhatja. A Loop Guard lehetővé teszi a kapcsoló számára, hogy letiltson egy portot, ha azt észleli, hogy az adott porton kiküldött csomagok hurokszerűen érkeznek vissza a kapcsolóhoz. Míg a Spanning Tree Protocol (STP) képes megakadályozni a hálózat magjában lévő hurkokat, addig a hálózat szélén keletkező hurkokat nem tudja megakadályozni.

Megjegyzés: A hurokvédelmet általában olyan helyzetekben használják, amikor a kapcsolóval kapcsolatos hálózati probléma áll fenn. A
hurokvédelem engedélyezése segíthet a hibaelhárításban és a túlzott hálózati elárasztás megelőzésében.

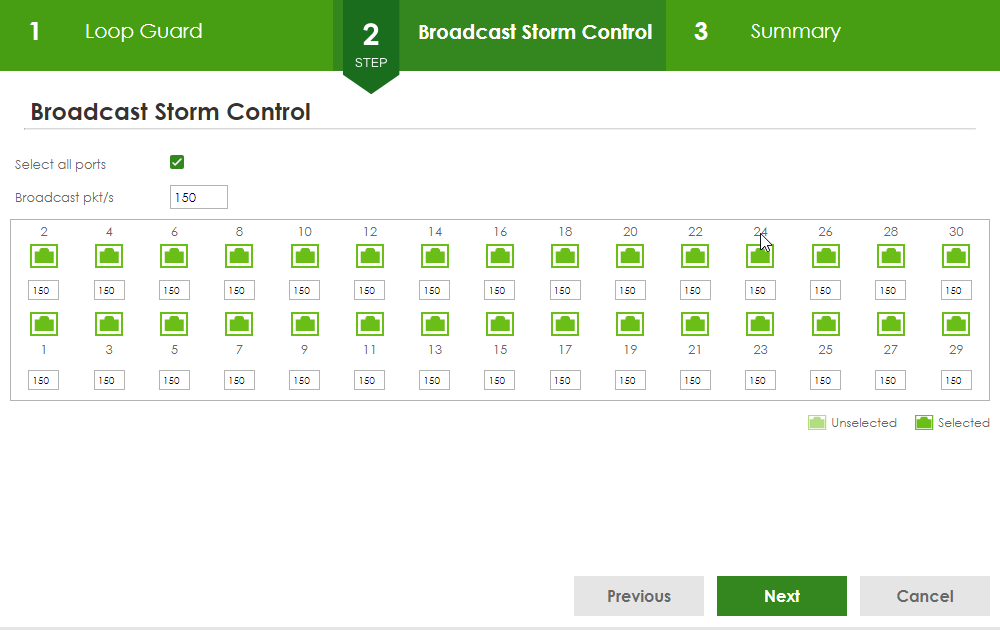

Broadcast Storm Control

A Broadcast Storm Control egy olyan funkció, amely megakadályozza a hálózat túlzott elárasztását, amelyet a hálózatban lévő eszközök által küldött broadcast üzenetek okoznak. Ezek a broadcast üzenetek lehetnek DHCP-kérések, "alive" üzenetek és egyéb értesítések, amelyek a hálózatban lévő eszközöket tájékoztatják a küldőről. Ha a hálózatában nagy késleltetést és csomagvesztést tapasztal, a Broadcast Storm Control engedélyezése segíthet, mivel korlátozza a switch által elfogadott és továbbított broadcast csomagok számát. Ez megakadályozza, hogy a switchet egyszerre túl sok csomaggal terheljék, ami a broadcast csomagok elvesztéséhez és a hálózat teljesítményének javulásához vezethet. A Broadcast Storm Control konfigurálásához kiválaszthatja azokat a konkrét portokat, ahol engedélyezni kívánja. Beállíthatja a másodpercenként engedélyezett broadcast csomagok számának korlátozását is. Kis és közepes méretű hálózatokban ajánlott vagy letiltani, vagy másodpercenként 150 broadcast csomagban meghatározott korlátot használni. Miután elvégezte a választást, kattintson a "Tovább" gombra a folytatáshoz.

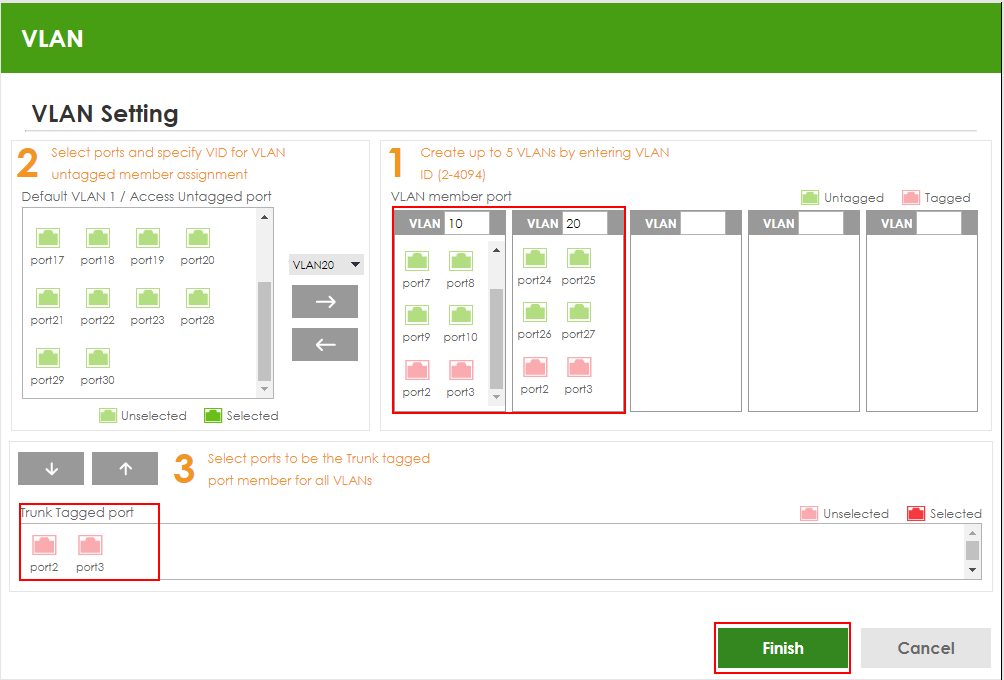

VLAN konfigurálása

Válassza ki azokat a portokat, amelyeket az első VLAN-tagcsoporthoz kíván rendelni, és rendeljen hozzá egy VLAN-azonosítót az adott tagcsoporthoz.

• Kattintson a portokra a "kiválasztott" jelöléshez.
• A jobbra mutató nyíl segítségével helyezze át őket az "x" VLAN-tagcsoportba.
• A szürke nyilak feletti "VLAN10" legördülő listával válassza ki a többi trönkcsoportot (VLAN "x" 5-10).
• Válassza ki azokat a portokat, amelyek az összes VLAN számára trunk-taggel ellátott portok tagjai lesznek. A trunk-port olyan switch-port, amely egy vagy több VLAN-ból származó címkézett forgalmat képes továbbítani.


Megjegyzés: Ne feledje, hogy egy porthoz rugalmasan rendelhet több tagged-tagot, de portonként csak egy tagged nélküli tagot (alapértelmezett VLAN). Ha többet szeretne megtudni a VLAN-okról, akkor a oldalon olvashat erről a cikkről.

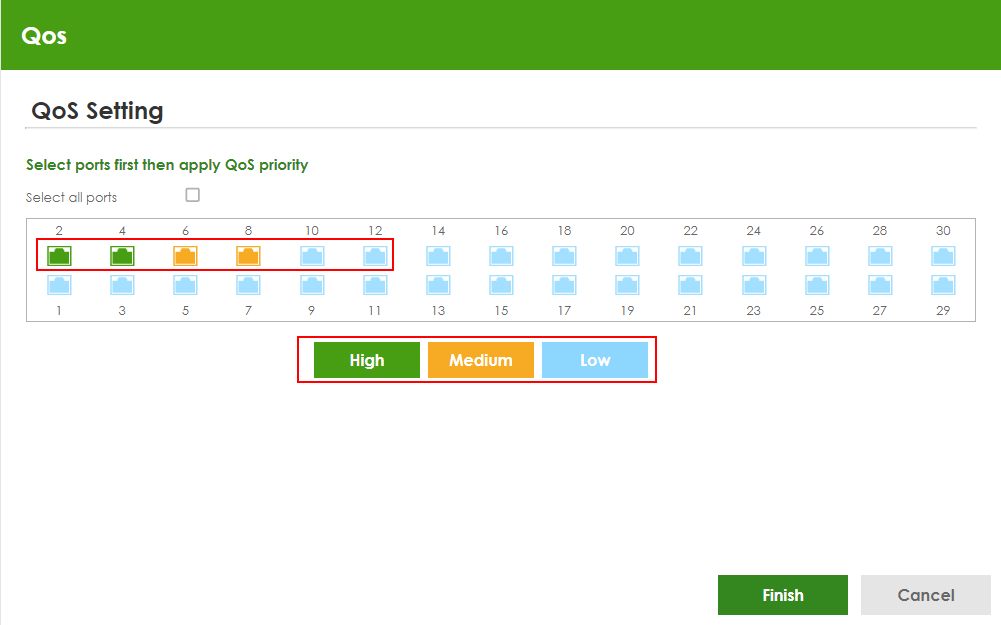

QoS beállítása

alacsony prioritás. Üzleti környezetekben a vendégek portjainál előfordulhat, hogy a forgalom alacsony prioritású, míg az üzleti szerverek és más létfontosságú IT-berendezések esetében magas prioritást kívánnak.
