Questo articolo mostra come configurare gli switch Zyxel Layer 3 come GS2220, XS3800, XMG1930, XS1930, XGS2220 e il sistema Dante AV. (Audio Video over IP)

Dante è l'evoluzione dei sistemi AV, che fa convergere tutti i precedenti tipi di connessione in uno solo. Dante offre prestazioni nettamente superiori e rende questi sistemi più facili da usare, più facili da espandere e meno costosi da implementare.

Tabella dei contenuti

1.Configurazione IGMP
2.Abilitazione di DiffServ DSCP
3. Configurazione dello switch (GS2220 e XSD)Configurazione dello switch (GS2220 e XS3800)
4. Configurazione dello switch (XMG1930,XS1930 e XGS2220)

1. Configurazione IGMP

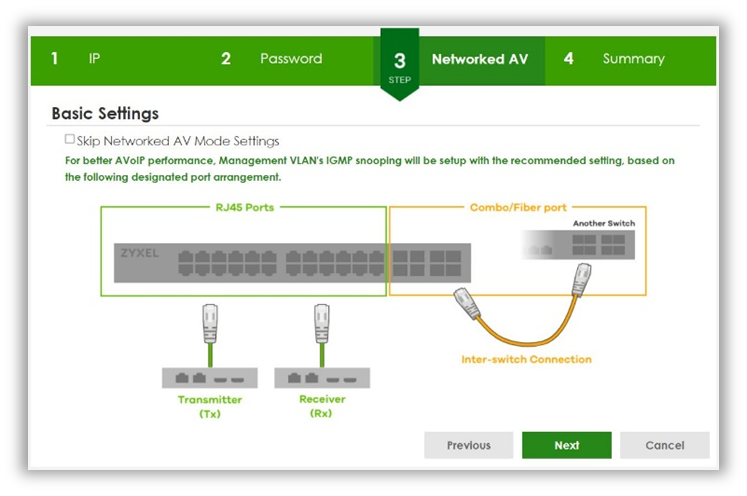

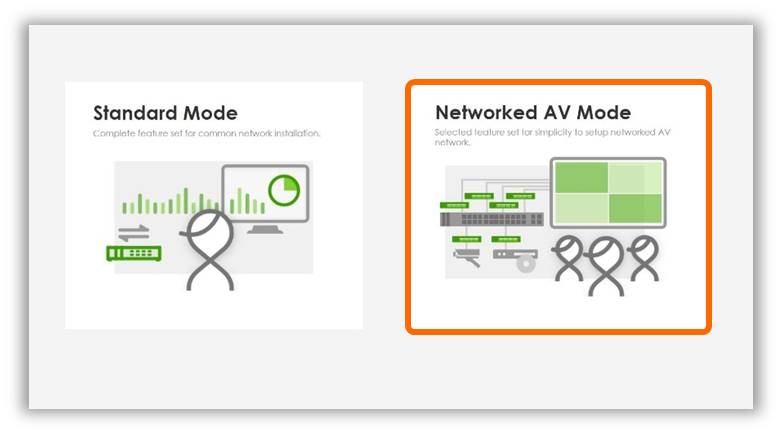

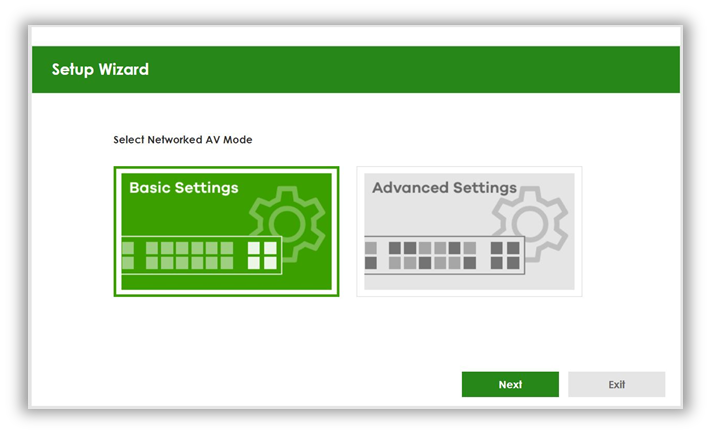

Accedere alla WebGUI dello switch e scegliere "Network AV Mode" -> "Basic Settings" e premere "Next".

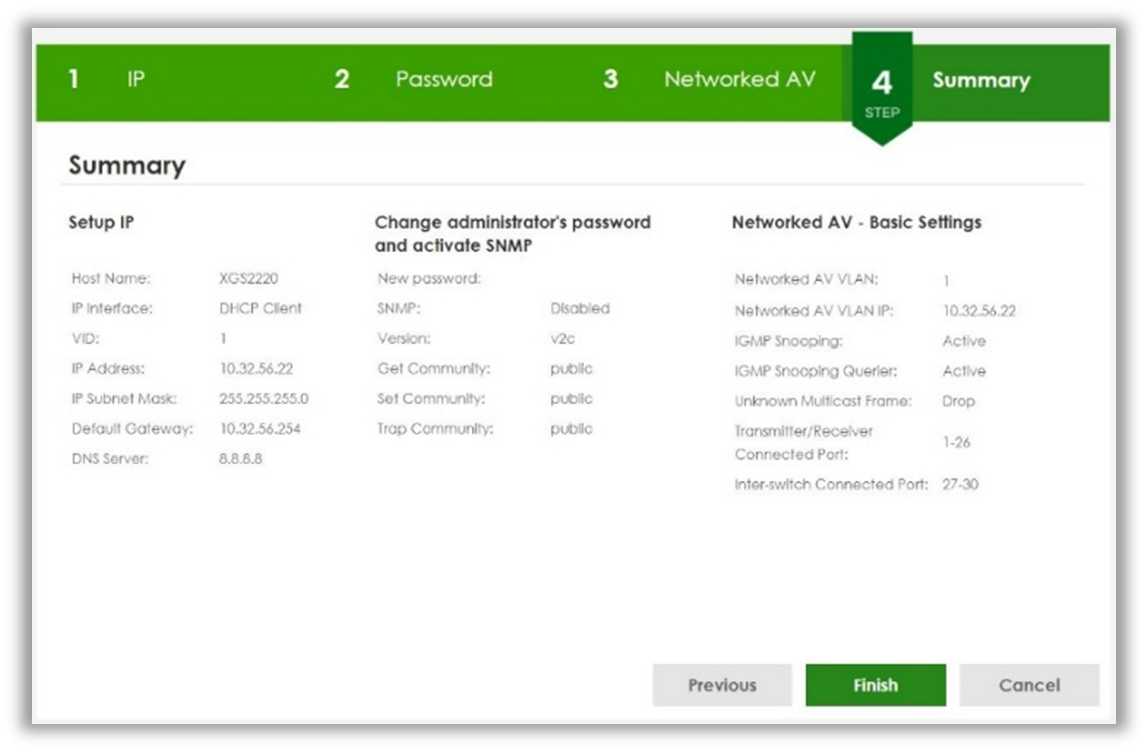

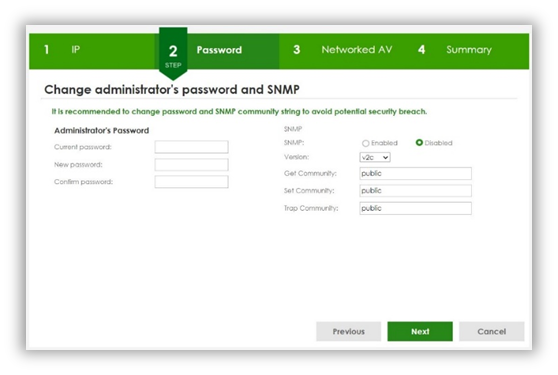

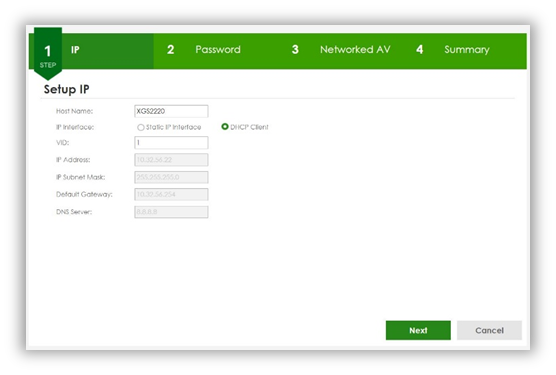

Si consiglia di cambiare la password predefinita con una più complessa. Se si prevede di farlo in seguito, è possibile saltare le impostazioni "Password" e "IP" facendo clic su "Avanti", passare a "Riepilogo" e premere "Fine".

L'applicazione Dante Audio over IP richiede l'uso di DiffServ Qos nello switch di rete per la gestione del traffico e il gruppo multicast PTP viene utilizzato per l'orologio di sincronizzazione per evitare problemi di ritardo audio.

2. Abilitare DiffServ DSCP

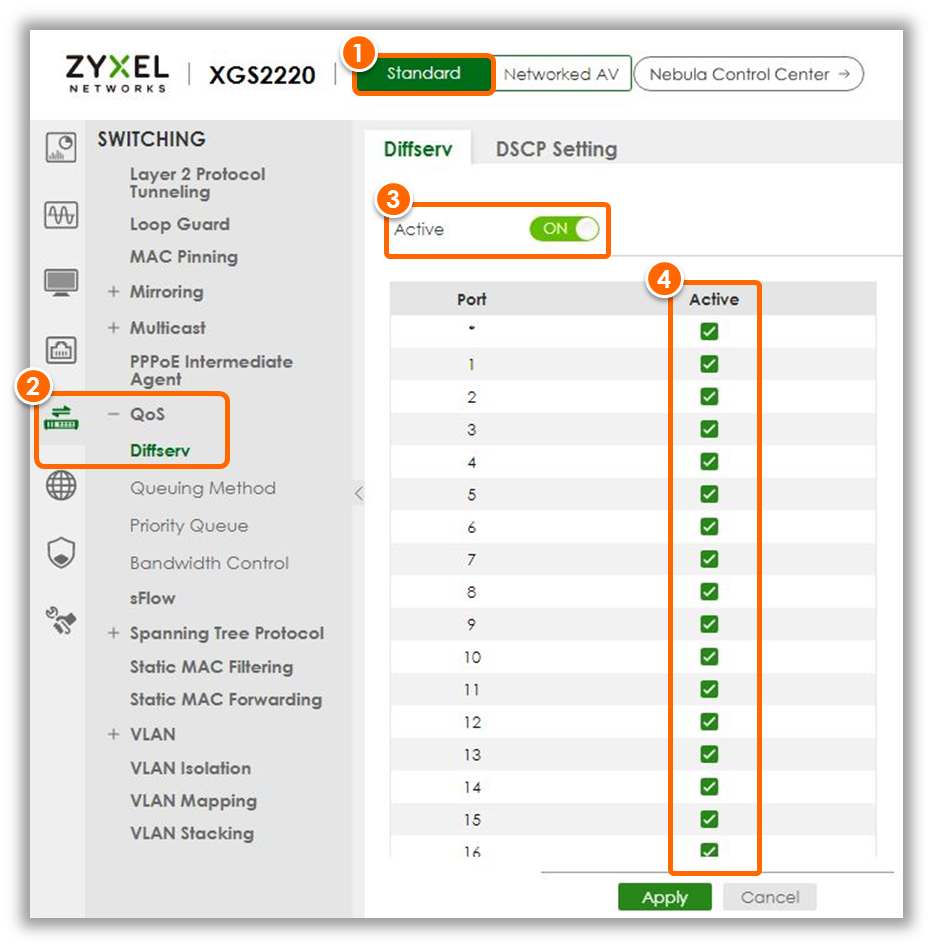

1. Accedere alla WebGUI eselezionare la modalità"Standard".

2. Selezionare Commutazione > QoS > Diffserv

3. Interruttore Diffserv in posizione Attivo

4. Attiva Diffserv per tutte le porte

Successivamente, applicare le modifiche facendo clic sul pulsante "Applica".

3. Configurazione dello switch (GS2220 e XS3800)

Aggiungi multicast statico per MAC

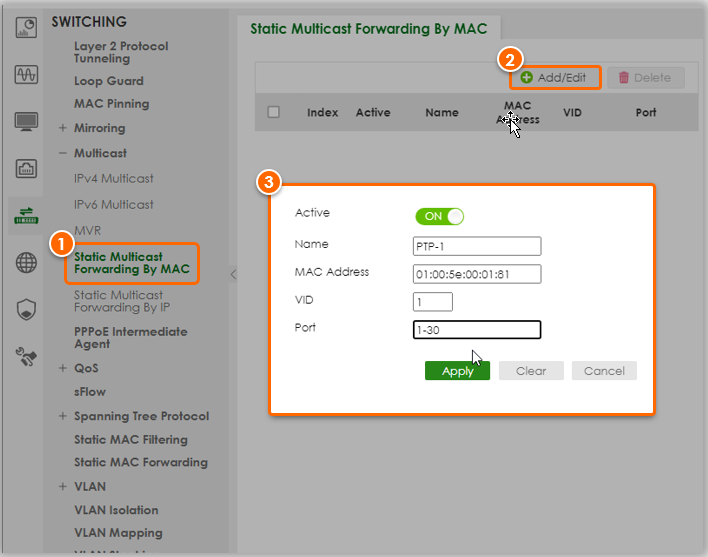

1. Accedere a Commutazione > Multicast > Inoltro multicast statico per MAC

2. Fare clic sul pulsante Aggiungi/Modifica per aggiungere un indirizzo multicast statico.

3. Configurare l'indirizzo multicast PTP

• Attivo: Attivo
• Indirizzo MAC: Indirizzo multicast
• VID: VLAN audio
• Porta: Tutte le porte

  Per applicare le modifiche, fare clic su "Applica".

Creare l'intervallo di indirizzi multicast PTP come indicato di seguito

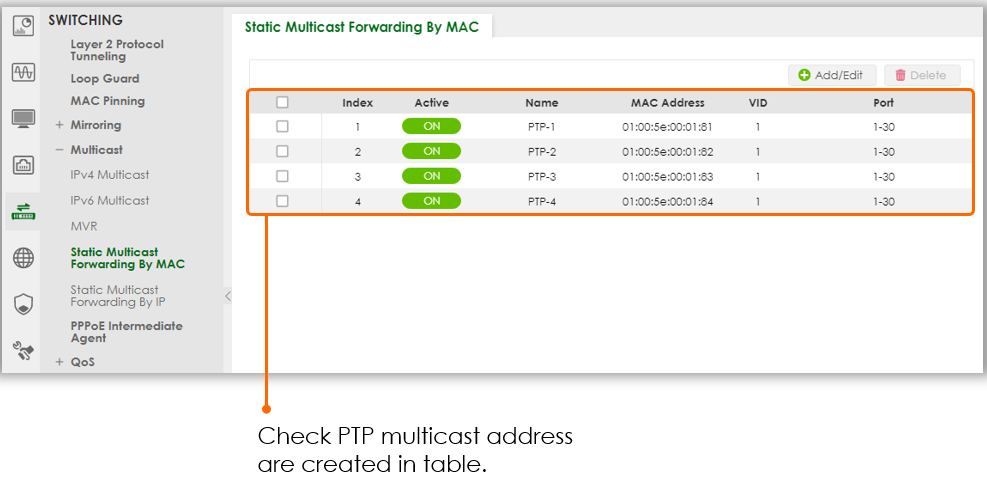

Rivedere l'impostazione

4. Configurazione dello switch (XMG1930, XS1930 e XGS2220)

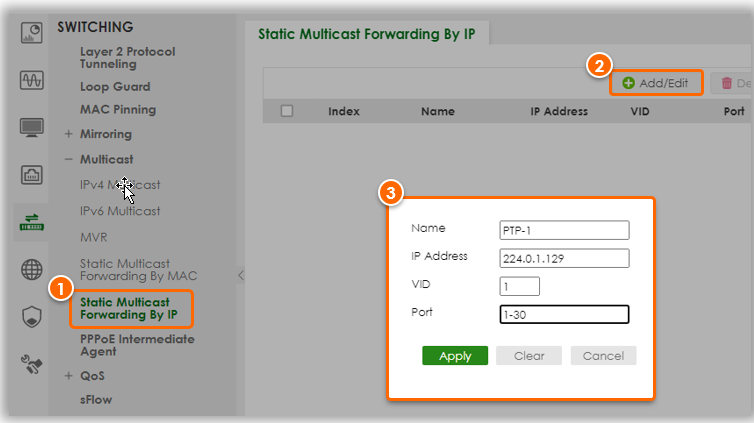

1. Accedere a Commutazione > Multicast > Inoltro multicast statico per IP

2. Fare clic sul pulsante Aggiungi/Modifica per aggiungere voci di indirizzi multicast statici.

3. Configurare l'indirizzo multicast del PTP

• Indirizzo IP: Indirizzo IP multicast
• VID: VLAN audio
• Porta: Tutte le porte

Per applicare le modifiche, fare clic su "Applica".

Creare l'intervallo di indirizzi multicast del PTP come indicato di seguito

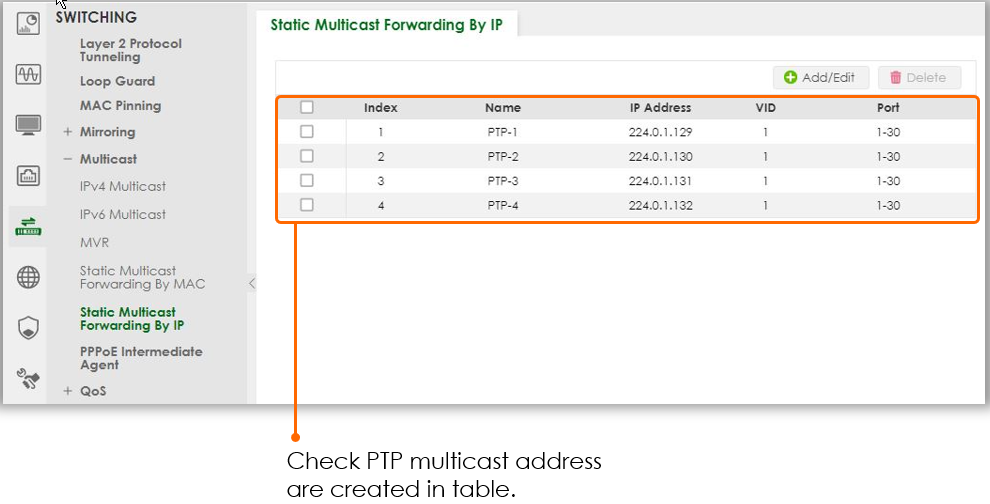

Rivedere l'impostazione
