Rete Switch IGMP - Configurazione dei client di instradamento multicast IGMP in una LAN diversa

Avviso importante:
Gentile cliente, ti informiamo che utilizziamo la traduzione automatica per fornire articoli nella tua lingua locale. Non tutto il testo potrebbe essere tradotto in modo accurato. In caso di domande o discrepanze sull'accuratezza delle informazioni nella versione tradotta, ti invitiamo a consultare l'articolo originale qui:Versione originale

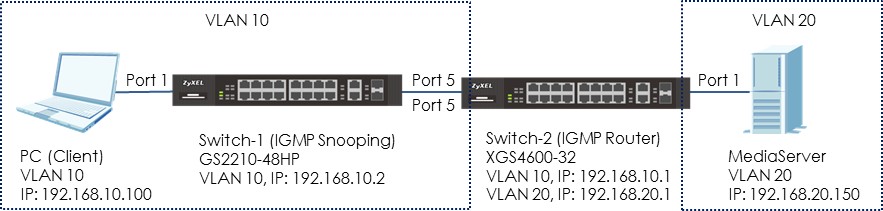

L'esempio mostra agli amministratori come configurare il routing IGMP sul dispositivo Zyxel Layer 3 switch. Ciò è necessario quando i client multicast si trovano in una LAN o VLAN diversa dal server di streaming.




Configurare il routing IGMP per i client multicast in VLAN diverse






1) Configurare il routing multicast IGMP

1.Configurare Switch-1

1. Configurare la VLAN10 su Switch-1. (Fare riferimento all'argomento: 2.1 Come configurare il switch per separare il traffico tra i reparti)

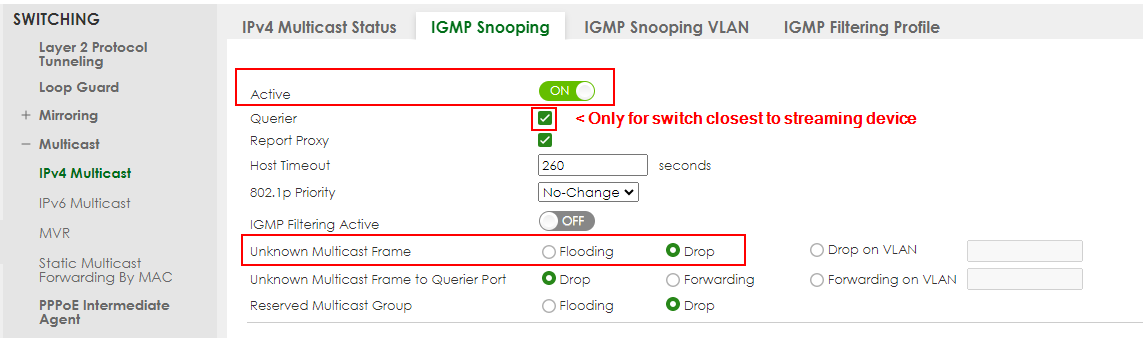

2. Configurare lo snooping IGMP: accedere all'interfaccia web e andare su:

Menu > Applicazione avanzata > Multicast > Multicast IPv4 > IGMP Snooping

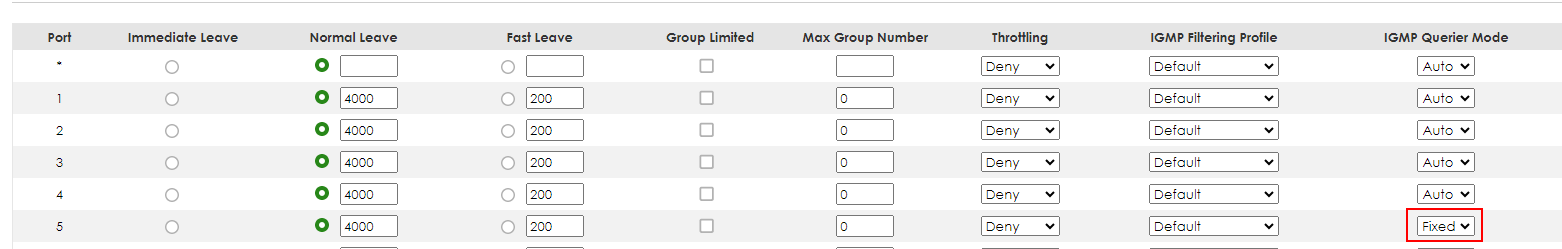

Selezionare la casella “Active” e impostare Unknown Multicast Frame su Drop. Selezionare la porta 5 come Fixed. Fare clic su “Apply”.







2.Configurare Switch-2

1. Configurare la VLAN10 e la VLAN20 su Switch-2. Fare riferimento all'argomento:

Rete Switch - Configurare le VLAN per separare il traffico tra i reparti



2. Configurare gli indirizzi IP per Switch SIA su VLAN10 che su VLAN20 come mostrato in Si prega di fare riferimento all'argomento:

Rete Switch - Modifica dell'indirizzo IP di gestione di switch [Primo accesso]

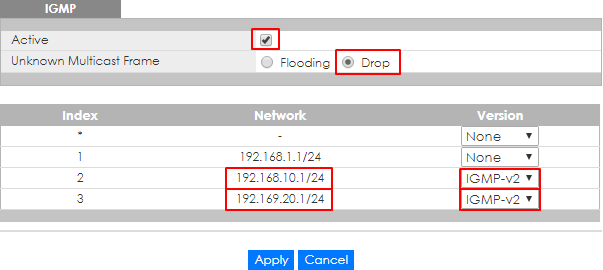

3. Configurare il routing IGMP:

Accedere alla GUI web e andare su:

 Menu > Applicazione IP > IGMP

Quindi selezionare la casella "Active" e selezionare VLAN10 e VLAN20 come IGMP-v2. Selezionare "Unknown Multicast Frame" come "Drop". Fare clic su "Apply".






3.Verifica del risultato

  • Riproduci lo streaming su MediaServer utilizzando l'indirizzo IP multicast 239.1.1.2.
  • Fai in modo che il PC invii un messaggio IGMP join per 239.1.1.2.
  • Vai su Menu > Applicazione avanzata > Multicast > Multicast IPv4. Il PC collegato alla porta 10 si unisce al gruppo multicast 239.1.1.2.





4.Cosa potrebbe andare storto?

Il Switch-2 (router IGMP) deve contenere sia la VLAN del MediaServer (VLAN20) che quella del PC (client) (VLAN10) affinché il flusso IGMP possa essere instradato correttamente.
Se il flusso non viene ricevuto dal Client, provare a verificare la configurazione della VLAN.







1) Configurare l'instradamento multicast IGMP (tramite GUI legacy)

1.Configurare Switch-1

  1. Configurare la VLAN10 su Switch-1. (Fare riferimento all'argomento: 2.1 Come configurare il switch per separare il traffico tra i reparti)

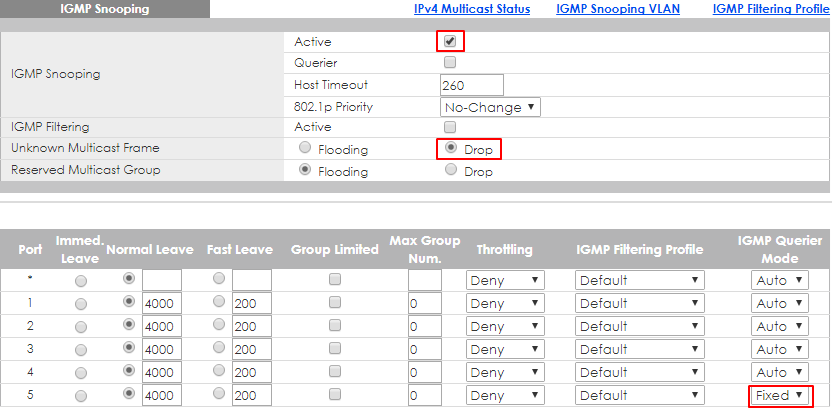

  2. Configurare lo snooping IGMP: accedere alla GUI web e andare su Menu > Applicazione avanzata > Multicast > Multicast IPv4 > Snooping IGMP. Selezionare la casella “Attivo” e impostare “Frame multicast sconosciuto” su “Elimina”. Selezionare la porta 5 come “Fissa”. Fare clic su “Applica”.







2.Configurare Switch-2

  1. Configurare la VLAN10 e la VLAN20 su Switch-2. Fare riferimento all'argomento: 1 Come configurare il switch per separare il traffico tra i reparti.

  2. Configurare gli indirizzi IP per Switch SIA su VLAN10 che su VLAN20 come mostrato in Si prega di fare riferimento all'argomento: 1.1 Come modificare l'indirizzo IP di gestione di switch per evitare di accedere al dispositivo sbagliato.

  3. Configurare il routing IGMP: accedere alla GUI web e andare su Menu > Applicazione IP > IGMP. Selezionare la casella “Attivo” e selezionare VLAN10 e VLAN20 come IGMP-v2. Selezionare “Frame multicast sconosciuto” come“Elimina”. Fare clic su “Applica”.





3.Verifica del risultato

  • Riproduci lo streaming su MediaServer utilizzando l'indirizzo IP multicast 239.1.1.2.
  • Fai in modo che il PC invii un messaggio IGMP join per 239.1.1.2.
  • Vai su Menu > Applicazione avanzata > Multicast > Multicast IPv4. Il PC collegato alla porta 10 si unisce al gruppo multicast 239.1.1.2.





4.Cosa potrebbe andare storto?

Il Switch-2 (router IGMP) deve contenere sia la VLAN del MediaServer (VLAN20) che quella del PC (client) (VLAN10) affinché il flusso IGMP possa essere instradato correttamente.
Se il flusso non viene ricevuto dal Client, provare a verificare la configurazione della VLAN.
